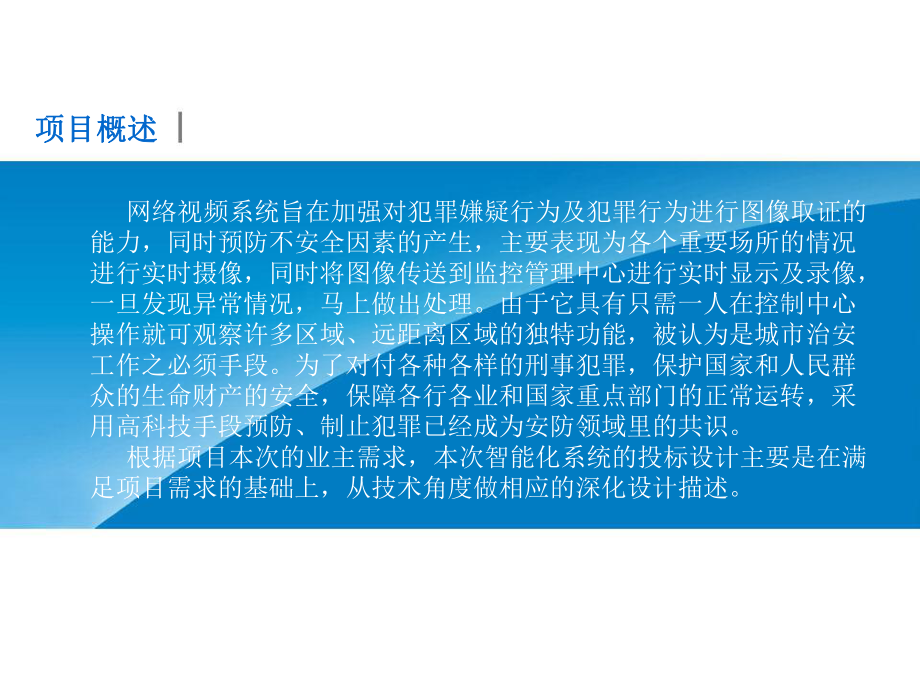

1、项目概述项目概述 网络视频系统旨在加强对犯罪嫌疑行为及犯罪行为进行图像取证的能力，同时预防不安全因素的产生，主要表现为各个重要场所的情况进行实时摄像，同时将图像传送到监控管理中心进行实时显示及录像，一旦发现异常情况，马上做出处理。由于它具有只需一人在控制中心操作就可观察许多区域、远距离区域的独特功能，被认为是城市治安工作之必须手段。为了对付各种各样的刑事犯罪，保护国家和人民群众的生命财产的安全，保障各行各业和国家重点部门的正常运转，采用高科技手段预防、制止犯罪已经成为安防领域里的共识。 根据项目本次的业主需求，本次智能化系统的投标设计主要是在满足项目需求的基础上，从技术角度做相应的深化设计描述

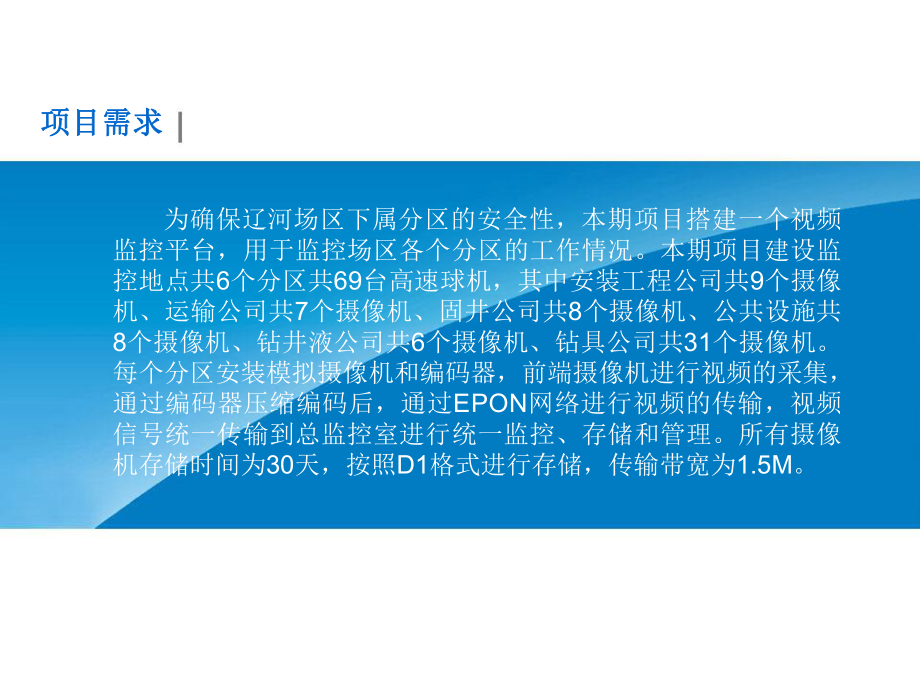

2、。 为确保辽河场区下属分区的安全性，本期项目搭建一个视频监控平台，用于监控场区各个分区的工作情况。本期项目建设监控地点共6个分区共69台高速球机，其中安装工程公司共9个摄像机、运输公司共7个摄像机、固井公司共8个摄像机、公共设施共8个摄像机、钻井液公司共6个摄像机、钻具公司共31个摄像机。每个分区安装模拟摄像机和编码器，前端摄像机进行视频的采集，通过编码器压缩编码后，通过EPON网络进行视频的传输，视频信号统一传输到总监控室进行统一监控、存储和管理。所有摄像机存储时间为30天，按照D1格式进行存储，传输带宽为1.5M。项目需求项目需求根据现场结果，得出分区所需高速球型摄像机的点数，进而算出数字
3、硬盘录像机的数目，详细统计如下表所示： 本系统设计充分考虑安全管理系统总体的协调性、统一性和兼容性，进行集成设计、综合设计和优化设计，提高系统的适用性、可靠性、稳定性，降低系统建设成本。系统设计主要依据以下标准或规范：1）GA/T75-1994 安全防范工程程序与要求2）DB33/T334-2001 安全防范系统3）GA/T70-94 安全防范工程费用概预算编制办法4）GA/T74-2000 安全防范系统通用图形符号5）GA308-2001 安全防范系统验收规则6）GA26-92 军工产品储存库风险等级和安全防护级别的规定7）JGJ/T6-1992 建筑电气设计技术规程8）GBJ6-37 建筑
4、设计防火规范设计原则设计原则设计原则设计原则 9）GB50057-1994 建设防雷设计规范10）GB50311-2007 建筑与建筑群综合布线系统设计规范11）GB50311-2007 建筑与建筑群综合布线系统验收规范12）GA/T367-2001 视频安防监控系统工程技术要求13）GB50198-1994 民用闭路电视系统工程技术规范14）GB/T6572-1996 防盗报警中心控制台15）GB/T6677 报警图像信号有线传输装置16）GBJ23292 电气装置安装工程及验收规范17）20022128-Q-604 防爆安全及环境要求18）20021247-Q-604 爆炸性气体环境用电气
5、设备 危险场所电气设备的要求 本系统设计充分考虑安全管理系统总体的协调性、统一性和兼容性，进行集成设计、综合设计和优化设计，提高系统的适用性、可靠性、稳定性，降低系统建设成本。系统设计主要依据以下标准或规范：1）GA/T75-1994 安全防范工程程序与要求2）DB33/T334-2001 安全防范系统3）GA/T70-94 安全防范工程费用概预算编制办法4）GA/T74-2000 安全防范系统通用图形符号5）GA308-2001 安全防范系统验收规则6）GA26-92 军工产品储存库风险等级和安全防护级别的规定7）JGJ/T6-1992 建筑电气设计技术规程8）GBJ6-37 建筑设计防火规
6、范设计原则设计原则系统的基本功能如下：1.对摄像区域进行监视，掌握场区管理安全情况。并可通过画面上叠加信息（区域名称、时间等），监督场区的一切动态。各级主要部门领导可以通过网络监控场区情况。2.系统提供图像切换及控制功能，在控制室的工作人员可通过控制键盘任意切换画面，对防范区域情况进行监视；能控制前端设备的动作（云台的转动、镜头聚焦及光圈大小等），观察各个不同的方位，并通过控制的变焦镜头观察现场的全景、远景、近景，甚至某个局部的特写。3.闭路电视监控系统可将视频信号实时地全部记录下来，用于事后检索取证。录像回放时能包含名称、时间等信息。4.系统软、硬件设计符合国际标准，模块化强，便于扩展，方便
7、维护，能根据用户需要生成与之相匹配的监控系统。 系统功能系统功能系统的基本功能如下：1.对摄像区域进行监视，掌握场区管理安全情况。并可通过画面上叠加信息（区域名称、时间等），监督场区的一切动态。各级主要部门领导可以通过网络监控场区情况。2.系统提供图像切换及控制功能，在控制室的工作人员可通过控制键盘任意切换画面，对防范区域情况进行监视；能控制前端设备的动作（云台的转动、镜头聚焦及光圈大小等），观察各个不同的方位，并通过控制的变焦镜头观察现场的全景、远景、近景，甚至某个局部的特写。3.闭路电视监控系统可将视频信号实时地全部记录下来，用于事后检索取证。录像回放时能包含名称、时间等信息。4.系统软、
8、硬件设计符合国际标准，模块化强，便于扩展，方便维护，能根据用户需要生成与之相匹配的监控系统。 xPONxPON是全球实现是全球实现FTTHFTTH的主流技术选择的主流技术选择 辽河场区多媒体监控系统设计为分区监控现场、分区监控中心、场区总监控中心。在监控系统中，监控中心负责查看、管理辖区范围内的媒体信息，通过权限设置可以实现远程监控。 本系统主要包括系统设备有： 多媒体中心单元、数据库管理单元、多媒体交换单元、解码器、摄像机、编码器和EPON设备。 在分区监控现场，安装摄像机、编码器，在编码器端进行编码压缩，转换为数字信号，通过EPON网络，将监控信息传输至场区总监控中心。 场区总监控中心具备
9、监控业务功能，同时具有系统管理功能，实现多媒体监控系统的集中、统一管理和存储，同时总监控中心赋予分区中心监控权限。分区监控中心通过场区总监控中心赋予权限后，对本区域进行监控。监控组网描述监控组网描述 辽河场区监控中心/平台主要由数据库管理单元、中心管理单元、多媒体交换单元、解码器和屏幕电视墙等设备组成，集中管理系统的所有设备及用户，具有状态管理、告警管理、时钟管理、控制管理、调度管理、登录管理、认证管理、媒体存储管理、媒体转发管理等功能。场区监控中心是监控系统的大脑，它主要负责对整个集团业务和数据的统一管理、集中控制。 图1-2 监控中心组网图 系统采用模块化设计方案，根据系统建设规模及可靠性
10、要求的不同，可以灵活设计系统的结构。通过合理匹配软件方案，能够充分发挥系统硬件的性能，建设一套经济、高效的监控系统。 安装工程公司、运输公司、固井公司、公共设施、钻井液公司、钻具公司监控分中心主要负责特定区域监控点的存储和管理。它主要由监控客户端等组成。某场区视频监控平台主要由数据库管理单元、中心管理单元和媒体交换单元组成。数据库管理单元数据库管理单元由服务器、数据库软件、操作系统、数据库维护软件等组成，主要用于保存系统配置信息、用户权限信息、用户登录信息、系统日志、设备信息、告警信息和系统其他信息等功能。数据库管理单元操作系统支持WINDOWS 2003 SERVER和LINUX两种。为了保
11、证系统稳定运行，数据库管理单元支持高可靠性的双机热备设计。数据库管理单元可采用SYBASE、SQL SERVER或ORACLE大型数据库软件，同时支持小型机系统，满足超大系统业务的建设需要。 用户信息存储：保存系统用户的用户名、密码、所属用户组等相关信息，以及保存用户组名称、用户组权限、最大用户数等用户组的相关信息设备信息存储：保存多媒体接入单元、多媒体交换单元、中心管理单元、媒体交换单元等设备的ID、IP地址、设备属性等相关信息日志信息存储：对于系统用户的登录、退出、云镜控制、录像下载等重要操作日志信息进行保存告警信息存储：系统保存视频遮挡、移动侦测、外接设备报警等监控业务告警信息，包括告警
12、时间、告警内容、告警复核、告警确认等内容；同时，保存系统设备运行故障告警信息中心管理单元中心管理单元由服务器、操作系统、中心管理软件等组成，是系统的核心设备，提供客户端对系统中各个部分的访问通路，实现系统的管理逻辑，负责前端单元的接入工作，翻译和转发来自客户端对前端单元的配置、设置和控制命令，同时从前端单元接收告警和状态信息。中心管理软件包括状态服务模块、平台管理模块、业务管理模块、客户端/设备接入模块、控制服务模块、告警管理模块、调度模块等，用于告警管理、调度管理、控制管理、用户管理和设备管理等系统核心功能。基于中心管理单元在系统中的重要地位，中心管理单元设计采用流量管理单元做硬件负载均衡，
13、系统效率高、扩展性好，便于系统扩容。中心管理单元操作系统支持WINDOWS 2003 SERVER和LINUX两种。注册管理：设备注册验证，自动更新设备的IP地址，以及实现用户认证、鉴权和管理功能控制管理：处理用户对云镜的控制，完成设备的参数设置、重新启动、设备查询等服务告警管理：接受来自中心管理单元的告警信息，将告警信息分发给当前操作用户，以声、光或短消息等方式通知相关人员。支持客户端的告警联动设置，在条件成立时，完成告警联动功能调度管理：合理分配媒体交换单元负载，实现用户的视频请求系统管理：对设备及网络状态变化数据进行收集、存储和查询，分配管理媒体和存储资源，为业务终端和管理终端提供统一的
14、访问接口认证管理：进行统一的用户认证，避免分散认证管理带来的不安全性，并且认证功能可灵活扩展，满足新业务或新业务模式需要用户管理：提供开户、销户、暂停等功能，具有分组管理用户功能权限管理：为用户分配使用权限，进行用户权限鉴别等功能设备管理：设备注册、删除等功能，同时，可以监控设备的运行状态业务管理：支持业务管理单元，为各种行业用户提供专业化的监控解决方案状态管理：进行设备的网络连接状况和性能状态监控，提供性能分析和预测日志管理：将系统的重要业务应用、主要操作和告警记录保存在日志文件中多级级联：支持多级中心管理单元的级联，便于系统信令集中处理，满足大规模组网的业务应用需要前端管理：多媒体接入单元
15、及其它前端单元接入管理服务，并对不同的前端单元类型进行隔离告警管理：接入前端单元的状态和告警信息，传递给中心管理单元控制管理：中心管理单元下发控制命令给前端单元，实现云台、镜头的控制以及外部控制输出等 媒体交换单元由服务器、操作系统、媒体交换软件等组成，负责从前端单元或者其他媒体交换单元请求媒体流，并且转发给相应的客户端、媒体交换单元，具有媒体集中转发、视频集中存储、远程下载录像、远程回放录像等功能。为了提高系统的可靠性，媒体交换单元采用性价比高的N+1备份方式设计。媒体交换单元操作系统支持WINDOWS 2003 SERVER和LINUX两种。主要功能如下：媒体集中转发：在中心管理单元统一调
16、度下，用户获取到媒体交换单元的地址，并告知要访问的监控现场摄像机，媒体交换单元获取相应的媒体流，并且转发给用户媒体复制转发：一路媒体流通过媒体交换单元可以被复制成多路媒体流，转发给不同的用户，实现多个用户同时访问同一路媒体流的需要，充分利用监控现场的媒体资源媒体交换单元媒体交换单元媒体多级转发：支持多级媒体交换单元的级联，便于媒体信息就近转发，满足大规模组网的业务应用需要状态信息上报：将已转发的视频流量统计上报给中心管理单元媒体集中存储：利用专业的高可靠性、大容量存储设备，724小时不间断保存监控现场实时视频录像，支持DAS、IP SAN、FC SAN等业界主流存储方案定时录像：按照用户自定义的定时存储策略，保存监控现场实时视频录像，有利于节省存储空间告警录像：按照用户自定义的告警联动存储策略，保存监控现场实时视频录像，这将大大节省存储空间预录管理：支持告警前5180s预录，预录时间可设置，以便尽量保存完整的告警活动过程，便于日后分析远程下载录像：支持录像的远程下载远程回放录像：支持录像的在线远程回放定时删除录像：支持定期对存储设备的信息进行整理，删除过期的录像文件循环覆盖录像：当存储
