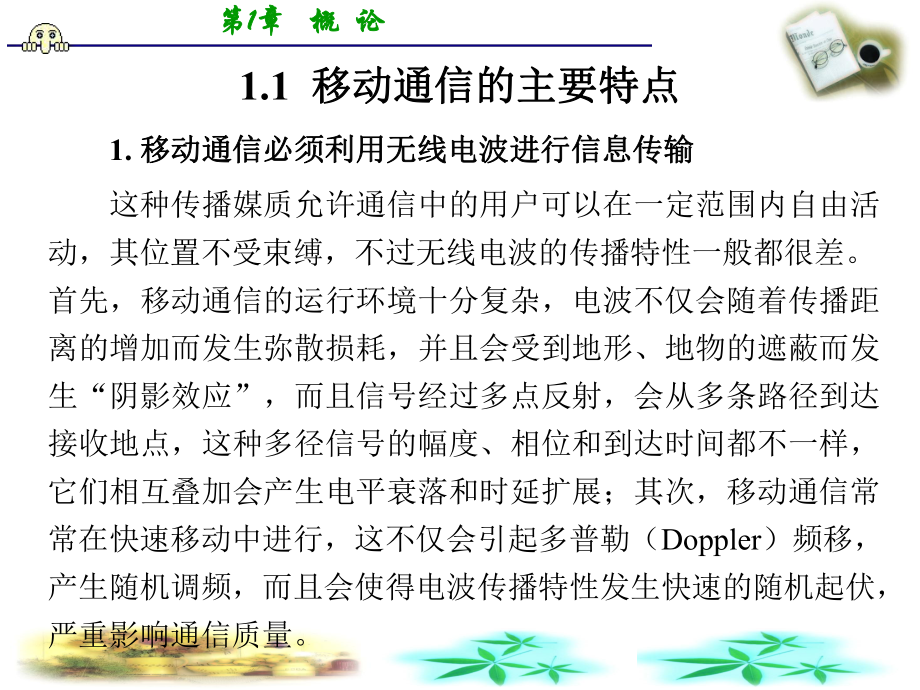

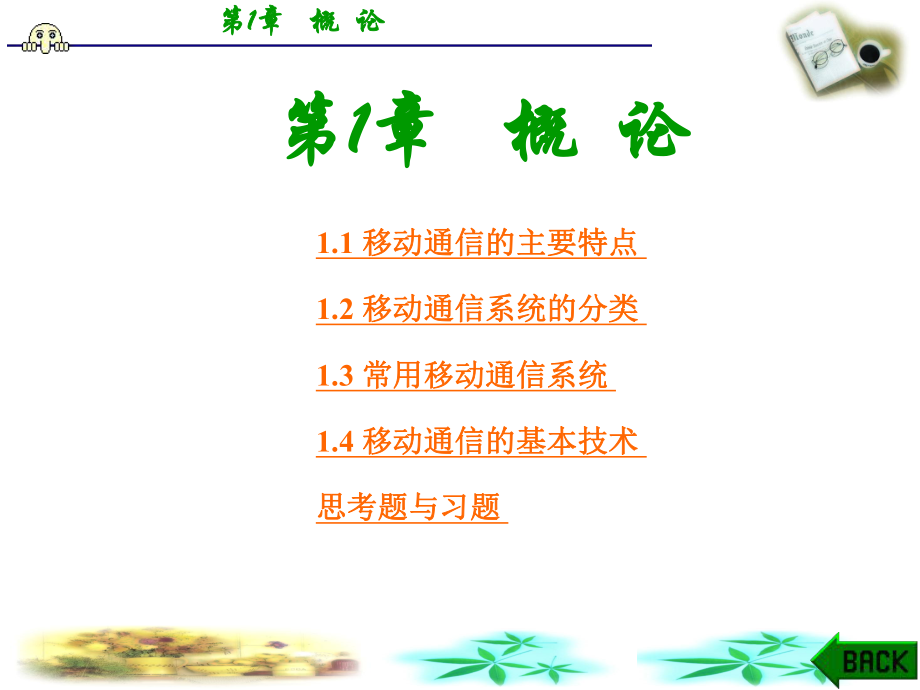

1、第第1 1章章 概概 论论 1.1 移动通信的主要特点移动通信的主要特点 1.2 移动通信系统的分类移动通信系统的分类 1.3 常用移动通信系统常用移动通信系统 1.4 移动通信的基本技术移动通信的基本技术 思考题与习题思考题与习题 第第1 1章章 概概 论论第第1 1章章 概概 论论 1. 移动通信必须利用无线电波进行信息传输移动通信必须利用无线电波进行信息传输 这种传播媒质允许通信中的用户可以在一定范围内自由活动，其位置不受束缚，不过无线电波的传播特性一般都很差。 首先，移动通信的运行环境十分复杂，电波不仅会随着传播距离的增加而发生弥散损耗，并且会受到地形、地物的遮蔽而发生“阴影效应”，而

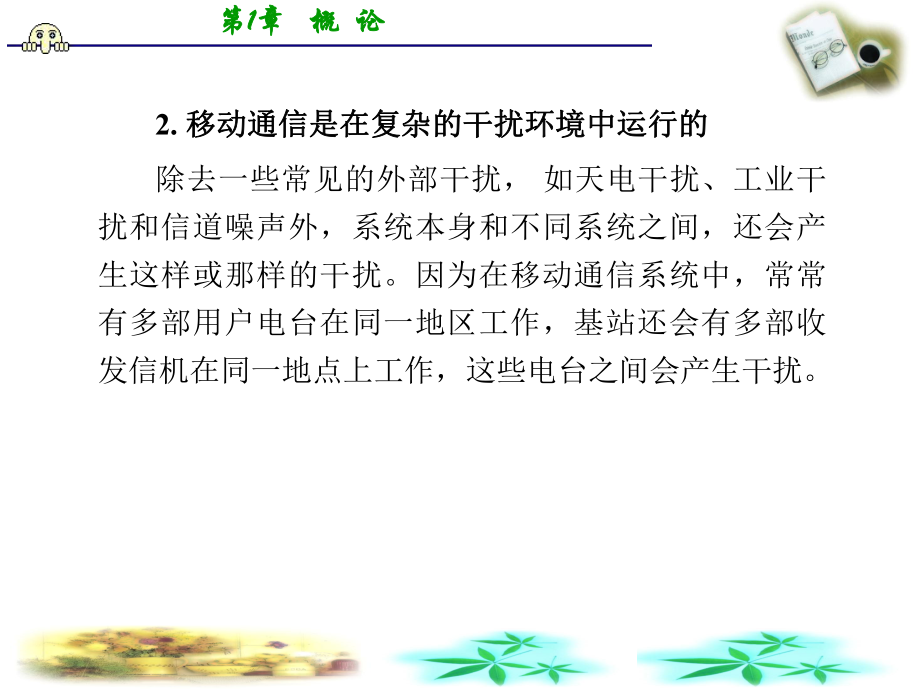

2、且信号经过多点反射，会从多条路径到达接收地点，这种多径信号的幅度、相位和到达时间都不一样，它们相互叠加会产生电平衰落和时延扩展；其次，移动通信常常在快速移动中进行，这不仅会引起多普勒（Doppler）频移，产生随机调频，而且会使得电波传播特性发生快速的随机起伏，严重影响通信质量。1.1 移动通信的主要特点移动通信的主要特点第第1 1章章 概概 论论 2. 移动通信是在复杂的干扰环境中运行的移动通信是在复杂的干扰环境中运行的 除去一些常见的外部干扰， 如天电干扰、工业干扰和信道噪声外，系统本身和不同系统之间，还会产生这样或那样的干扰。因为在移动通信系统中，常常有多部用户电台在同一地区工作，基站还

3、会有多部收发信机在同一地点上工作，这些电台之间会产生干扰。 第第1 1章章 概概 论论 3. 移动通信可以利用的频谱资源非常有限，移动通信可以利用的频谱资源非常有限， 而移动通信而移动通信业务量的需求却与日俱增业务量的需求却与日俱增 如何提高通信系统的通信容量，始终是移动通信发展中的焦点。为了解决这一矛盾，一方面要开辟和启用新的频段；另一方面要研究各种新技术和新措施， 以压缩信号所占的频带宽度和提高频谱利用率。 第第1 1章章 概概 论论 4. 移动通信系统的网络结构多种多样，移动通信系统的网络结构多种多样， 网络管理和控制网络管理和控制必须有效必须有效根据通信地区的不同需要， 移动通信网络可

4、以组成带状(如铁路公路沿线)、面状(如覆盖一城市或地区)或立体状(如地面通信设施与中、低轨道卫星通信网络的综合系统)等，可以单网运行，也可以多网并行并实现互连互通。为此，移动通信网络必须具备很强的管理和控制功能，诸如用户的登记和定位，通信(呼叫)链路的建立和拆除，信道的分配和管理， 通信的计费、鉴权、安全和保密管理以及用户过境切换和漫游的控制等。 第第1 1章章 概概 论论 5. 移动通信设备移动通信设备(主要是移动台主要是移动台)必须适于在移动环境中必须适于在移动环境中使用使用 对手机的主要要求是体积小、重量轻、省电、操作简单和携带方便。 车载台和机载台除要求操作简单和维修方便外， 还应保证

5、在震动、冲击、高低温变化等恶劣环境中正常工作。 第第1 1章章 概概 论论 1.2 移动通信系统的分类移动通信系统的分类移动通信有以下多种分类方法： 按使用对象可分为民用设备和军用设备； 按使用环境可分为陆地通信、 海上通信和空中通信； 按多址方式可分为频分多址(FDMA)、 时分多址(TDMA)和码分多址(CDMA)等； 第第1 1章章 概概 论论 按覆盖范围可分为广域网和局域网； 按业务类型可分为电话网、 数据网和多媒体网； 按工作方式可分为同频单工、异频单工、异频双工和半双工； 按服务范围可分为专用网和公用网； 按信号形式可分为模拟网和数字网。 第第1 1章章 概概 论论 1.2.1 工

6、作方式工作方式 1. 单工通信单工通信 所谓单工通信，是指通信双方电台交替地进行收信和发信。根据收、发频率的异同， 又可分为同频单工和异频单工。单工通信常用于点到点通信， 参见图1-1。 第第1 1章章 概概 论论 图1-1 单工通信第第1 1章章 概概 论论 同频单工是指通信双方(如图1-1中的电台甲和电台乙)使用相同的频率f1工作，发送时不接收，接收时不发送。平常各接收机均处于守候状态，即把天线接至接收机等候被呼。当电台甲要发话时，它就按下其送受话器的按讲开关(PTT)， 一方面关掉接收机，另一方面将天线接至发射机的输出端，接通发射机开始工作。当确知电台乙接收到载频为f1的信号时，即可进行

7、信息传输。第第1 1章章 概概 论论 2. 2. 双工通信双工通信所谓双工通信，是指通信双方可同时进行传输消息的工作方式，有时亦称全双工通信，如图1-2所示。图中，基站的发射机和接收机分别使用一副天线，而移动台通过双工器共用一副天线。双工通信一般使用一对频道，以实施频分双工(FDD)工作方式。这种工作方式使用方便，同普通有线电话相似，接收和发射可同时进行。但是，在电台的运行过程中，不管是否发话，发射机总是工作的，故电源消耗较大， 这一点对用电池作电源的移动台而言是不利的。 第第1 1章章 概概 论论 为缓解这个问题和减少对系统频带的要求，可在通信设备中采用同步的半双工通信方式，即时分双工(TD

8、D)。此时， 时间轴被周期地分割成时间帧，每一帧分为两部分，前半部分用于电台A（或移动台A）发送，后半部分用于电台B（或基站）发送，这样就可以实现电台A和B（移动台与基站）的双向通信。 第第1 1章章 概概 论论 3. 半双工通信半双工通信 半双工通信的组成与图1-2相似， 移动台采用单工的“按讲”方式， 即按下按讲开关， 发射机才工作， 而接收机总是工作的。 基站工作情况与双工方式完全相同。 第第1 1章章 概概 论论 图1-2 双工通信第第1 1章章 概概 论论 1.2.2 模拟网和数字网模拟网和数字网 数字通信系统的主要优点可归纳如下： (1) 频谱利用率高， 有利于提高系统容量。采用高

9、效的信源编码技术、高频谱效率的数字调制解调技术、先进的信号处理技术和多址方式以及高效动态资源分配技术等，可以在不增加系统带宽的条件下增多系统同时通信的用户数。 第第1 1章章 概概 论论 (2) 能提供多种业务服务， 提高通信系统的通用性。 数字系统传输的是“1”、 “0”形式的数字信号。话音、 图像、音乐或数据等数字信息在传输和交换设备中的表现形式都是相同的， 信号的处理和控制方法也是相似的，因而用同一设备来传送任何类型的数字信息都是可能的。利用单一通信网络来提供综合业务服务正是未来通信系统的发展方向。 第第1 1章章 概概 论论 (3) 抗噪声、 抗干扰和抗多径衰落的能力强。 这些优点有利

10、于提高信息传输的可靠性，或者说保证通信质量。 采用纠错编码、交织编码、自适应均衡、 分集接收以及扩跳频技术等，可以控制由任何干扰和不良环境产生的损害，使传输差错率低于规定的阈值。 第第1 1章章 概概 论论 (4) 能实现更有效、 灵活的网络管理和控制。 数字系统可以设置专门的控制信道用来传输信令信息， 也可以把控制指令插入业务信道的比特流中， 进行控制信息的传输， 因而便于实现多种可靠的控制功能。 (5) 便于实现通信的安全保密。 (6) 可降低设备成本以及减小用户手机的体积和重量。 第第1 1章章 概概 论论 1.2.3 通信业务通信业务 移动通信的传统业务是电话通信。 最近10多年来，

11、随着计算机的迅速发展和人们信息交往的日益频繁与多样化， 对数据传输的需求也与日俱增。 据估计， 未来移动通信中的多媒体业务数据量将占总业务量的70%80%。 第第1 1章章 概概 论论 在第二代移动通信系统中，尽管主要业务是话音业务， 但也可以提供丰富的数据业务， 如短消息、 低速率的Internet接入等业务。 在第三代移动通信系统中，由于其传输速率的提高， 在中等移动速度的情况下，可以达到384 kb/s的传输速率， 因而人们可以享用中等速率的多媒体业务， 包括话音、 图像和数据等。 第第1 1章章 概概 论论 任何工业的发展都与产生它的背景相适应，移动通信的发展也不例外，它既受技术发 展

12、的驱动，也受市场需求的驱动。若干年来，移动通信基本上围绕着两种主干网络在发 展，这就是基于话音业务的通信网络和基于分组数据传输的通信网络。 根据运行环境和市场需求的不同， 前者又分为以蜂窝网为代表的高功率宽（广）域网和以无绳电话网为代表的低功率局域网；后者又可分为宽带LAN之类的高速局域网和移动数据网之类的低速宽（广）域网。 图1-3是移动通信网络分类的示意图。 第第1 1章章 概概 论论 图1-3 移动通信网络的分类第第1 1章章 概概 论论 1.3 常用移动通信系统常用移动通信系统1.3.1 无线电寻呼系统无线电寻呼系统 无线电寻呼系统是一种单向通信系统。无线电寻呼系统的用户设备是袖珍式接

13、收机，称作袖珍铃，俗称“BB机”，这是由于它的振铃声近似于“BB”声音之故。图1-4示出了无线电寻呼系统的组成。第第1 1章章 概概 论论 图1-4 无线电寻呼系统示意图第第1 1章章 概概 论论 1.3.2 1.3.2 蜂窝移动通信系统蜂窝移动通信系统早期的移动通信系统在其覆盖区域中心设置大功率的发射机，采用高架天线把信号发送到整个覆盖地区(半径可达几十千米)。这种系统的主要矛盾是它同时能提供给用户使用的信道数极为有限，远远满足不了移动通信业务迅速增长的需要。 例如，在20世纪70年代于美国纽约开通的IMTS(Improved Mobile Telephone Service)系统(如图 1

14、- 5(a)所示)，仅能提供12对信道。也就是说，网中只允许12对用户同时通话， 倘若同时出现第13对用户要求通话，就会发生阻塞。 第第1 1章章 概概 论论 蜂窝通信网络把整个服务区域划分成若干个较小的区域(Cell, 在蜂窝系统中称为小区)，各小区均用小功率的发射机(即基站发射机)进行覆盖，许多小区像蜂窝一样能布满(即覆盖)任意形状的服务地区，如图 1 - 5(b)所示。 第第1 1章章 概概 论论 图 1 - 5 大区覆盖与小区覆盖(a) 大区覆盖； (b) 小区覆盖第第1 1章章 概概 论论 通常，相邻小区不允许使用相同的频道， 否则会发生相互干扰(称同道干扰)。但由于各小区在通信时所
