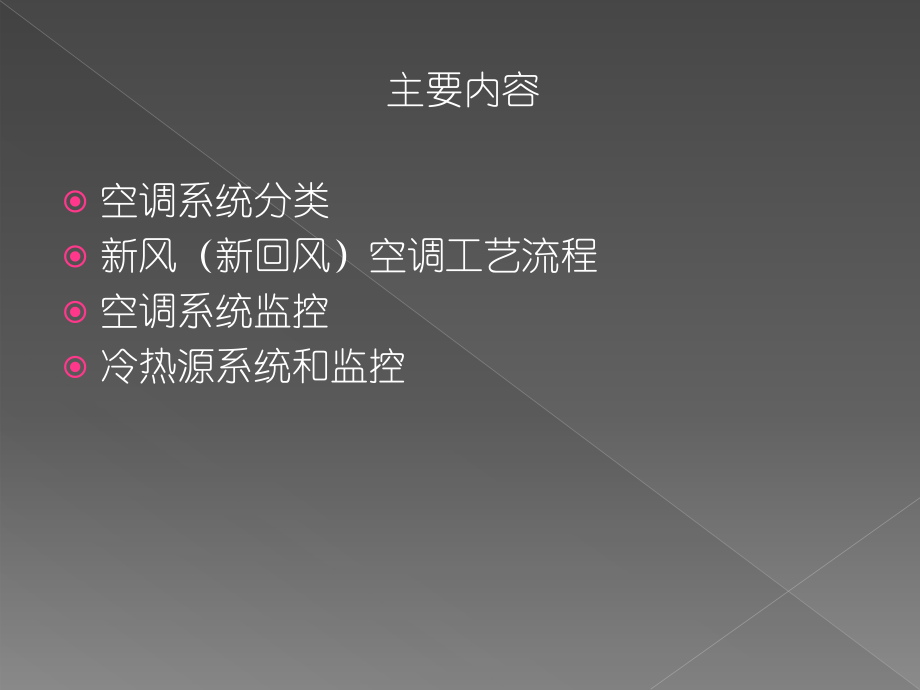

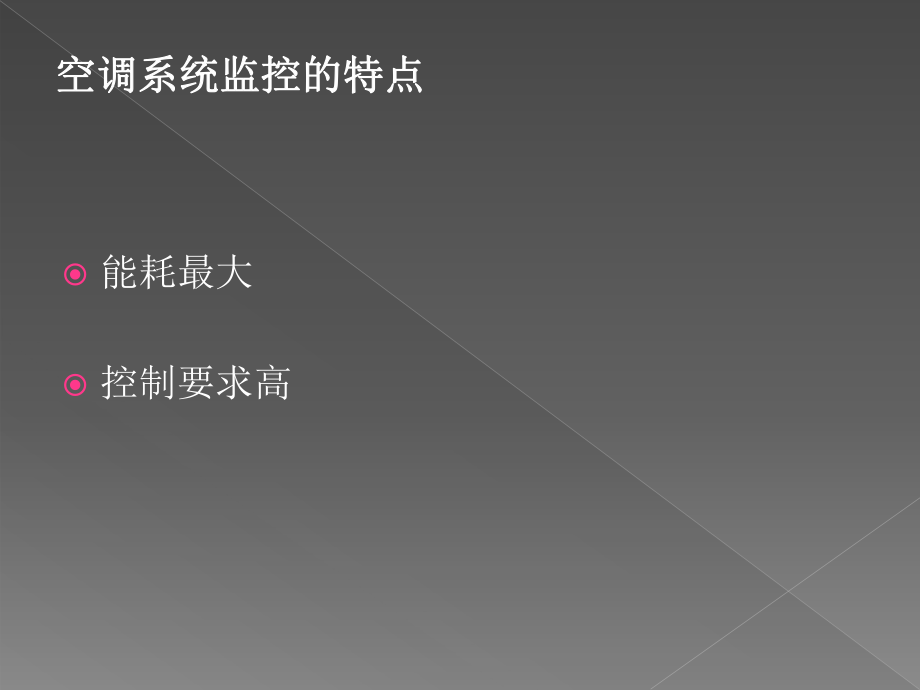

1、主要内容空调系统分类新风（新回风）空调工艺流程空调系统监控冷热源系统和监控能耗最大控制要求高空调系统监控的特点空调系统监控的特点全空气空调系统全水空调系统空气水空调系统制冷剂空调系统集中式空调系统半集中式空调系统分散式空调系统 全回风式空调系统 全新风式空调系统 新回风混合式空调系统定风量、变风量空调系统低速、高速空调系统工艺性、舒适性空调系统一般性、恒温恒湿性空调系统负荷负荷来源来源处理处理方式方式风源风源其它其它新风门及风机的监控新风门及风机的监控 通过风阀控制器控制新风的开关状态监视风机电机的工作状态，确定是处于“开”或“关” 检测风机电机的电流是否过载，过载产生报警信号过滤网的监测过滤
2、网的监测 用微差开关即可监视新风过滤器两则的压差，以了解过滤器是否要求清洗更换。新风温度监控新风温度监控 由新风通道的温度传感器实测新风温度，通过调节冷热水阀开度，使新风温度在设定的范围内，使室内的温度保持相对恒定。 新风湿度监控新风湿度监控 由新风通道的湿度传感器实测新风的湿度信号，通过调节加湿阀的开度，使新风湿度在设定的范围内。 新回风混合空调系统比全新风空调系统增加了回风系统和排风系统，其目的是为了节约能源，净化室内空气，并可与消防系统联合排烟。 由于增加了回风系统和排风系统，与全新风系统比较，需增加监控点： 1、回风温度监控 2、回风湿度监控 3、新风/回风比例监控 4、排烟系统监控
3、回风温度监控回风温度监控回风通道的温度传感器实测回风温度，通过控制换热器上的调节阀的开度来调节热水（或冷水）流量，使回风温度控制在设定的范围内 回风湿度监控回风湿度监控由回风通道的湿度传感器实测回风通道的湿度信号，通过控制蒸汽阀的开度来调节蒸汽流量，使回风湿度保持在设定的范围内。 新风新风/ /回风比例监控回风比例监控 根据新风通道中的温度、湿度传感器以及回风通道中的温度、湿度传感器实测出的新风温度及湿度，以及回风温度及湿度，调节新风电动风门和回风电动风门的开度，使新风/回风比例控制在预定值。在不同的气象条件下，应选择不同的新风/回风比例，以减少系统能耗。 排烟系统排烟系统监控监控当发生火灾时
4、，新风、回风系统立即停止工作，启动排烟系统。 制冷系统监控主要内容制冷系统监控主要内容 冷冻机组的监测与控制冷冻机组的监测与控制 冷却水系统的监测与控制冷却水系统的监测与控制 冷冻水系统的监测与控制冷冻水系统的监测与控制常用的冷媒氟利昂、溴化锂、氨等，制冷方式压缩式制冷、热力制冷和冰蓄冷。制冷原理制冷原理制冷系统监控原理图制冷系统监控原理图冷冻水供冷冻水供/ /回水温度监测回水温度监测 通过供水总管上的温度传感器T1检测冷冻水供水温度，检测的信号送入DDC（AI）中，通过回水总管上的温度传感器T2检测冷冻水回水温度，检测的信号也送入DDC（AI）中。冷冻水供水水流量监控冷冻水供水水流量监控 通
5、过供水总管上的流量传感器F检测冷冻水流量，送入DDC（AI）中。 水机组开启台数控制水机组开启台数控制 把上述三种信号送入DDC中，计算出实际的空调冷负荷，再根据实际冷负荷及压差旁通阀V的开度自动调整冷水机组投入台数与相应的循环水泵投入台数。以期达到最佳节能效果。 由压差传感器P检测冷水供、回水总管之间的压差，送入DDC（AI），与压差预先设定值比较后，DDC送出相应信号（AO），调节位于供、回水总管之间的旁通阀的开度，实现进水与回水之间的旁通，以保持供、回水压差恒定。 压差旁通控制压差旁通控制水流检测、水泵控制水流检测、水泵控制 冷冻水泵、冷却水泵启动后，通过水流开关FS检测水流状态，其信号
6、送入DDC（DI）中，根据水流状态由DDC发出信号，通过电动阀调节水流。如果流量太小，甚至断流，把信号送入DDC，则系统自动报警，DDC送出信号自动停止相应制冷机运行。当某一台水泵出现故障，信号送入DDC，DDC发出信号控制备用水泵自动投入运行。v冷却水温度监测冷却水温度监测 利用温度传感器T4检测冷却塔出水温度，检测信号送入DDC（AI），实时控制冷却塔风机的启停台数。v工作状态、报警显示与打印工作状态、报警显示与打印v水箱补水控制水箱补水控制 通过液位传感器LT检测水箱水位，DDC根据水位信号，控制进水电磁阀LV的开、闭，以维持水位在允许范围内，水位越限时发出报警信号供热系统的监控供热系统的监控供热锅炉系统的监控原理供热锅炉系统的监控原理热水锅炉通常监控的内容为：(1)自动检测锅炉水位，蒸汽压力、炉膛负压，蒸汽流量、给水流量，排烟温度；(2)热水泵控制；(3)自动保护与自动调节监控环节。热交换系统监控原理热交换系统监控原理 热交换系统是以热交换器为主要设备。其作用是供给生活、空调及供暖系统用热水，对这一系统进行监控的主要目的是监测水力工况以保证热水系统的正常循环，控制热交换过程以保证要求的供热水参数。1）热量计量系统：F、T5、T6构成2）压力监测：P1、P23）热交换器二次侧热水出口温度控制：T1、T2、V1、V24）热水泵控制
