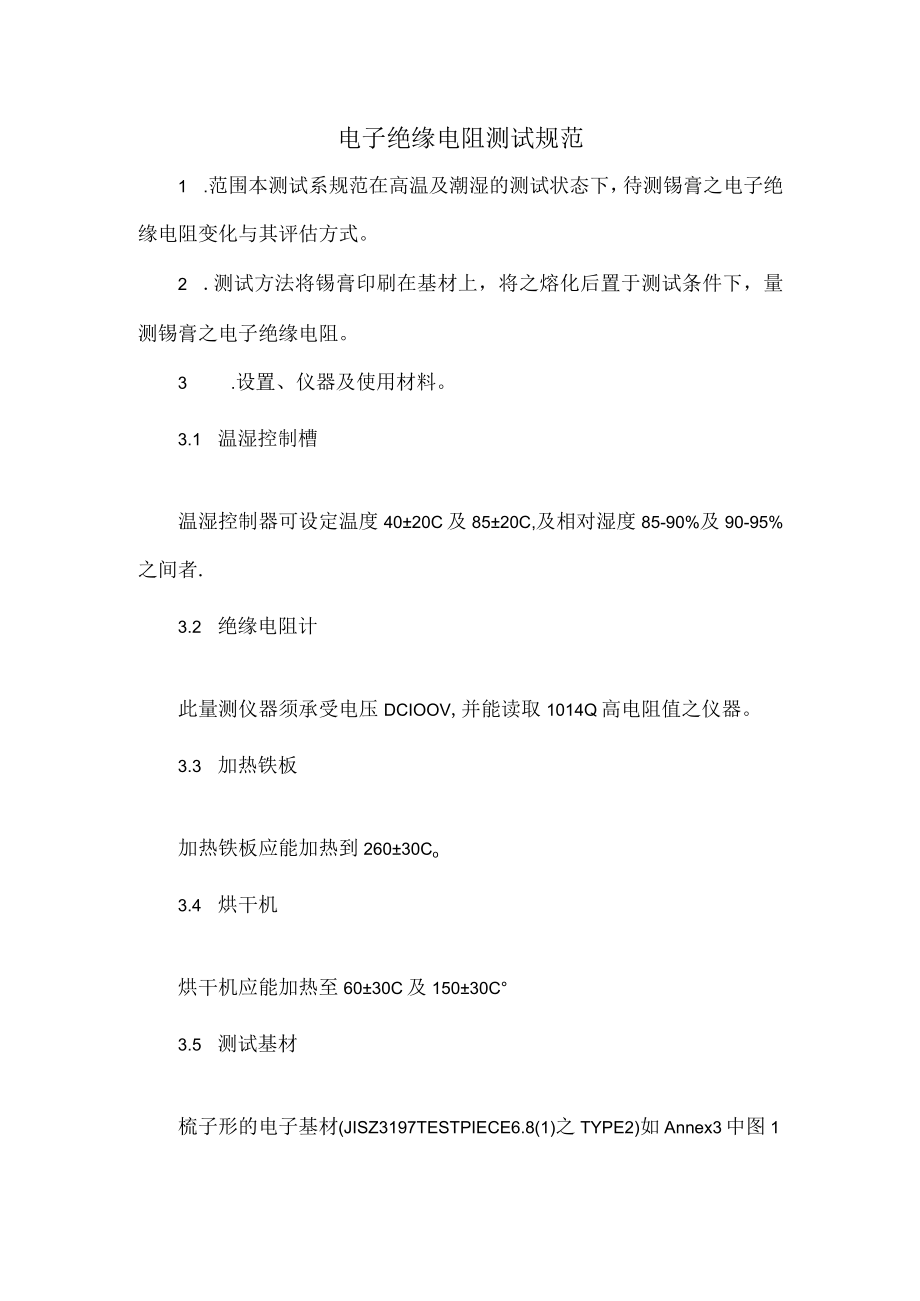

1、电子绝缘电阻测试规范1 .范围本测试系规范在高温及潮湿的测试状态下，待测锡膏之电子绝缘电阻变化与其评估方式。2 .测试方法将锡膏印刷在基材上，将之熔化后置于测试条件下，量测锡膏之电子绝缘电阻。3 .设置、仪器及使用材料。3.1 温湿控制槽温湿控制器可设定温度4020C及8520C,及相对湿度85-90%及90-95%之间者.3.2 绝缘电阻计此量测仪器须承受电压DCIOOV,并能读取1014Q高电阻值之仪器。3.3 加热铁板加热铁板应能加热到26030Co3.4 烘干机烘干机应能加热至6030C及15030C3.5 测试基材梳子形的电子基材(JISZ3197TESTPIECE6.8(1)之TY

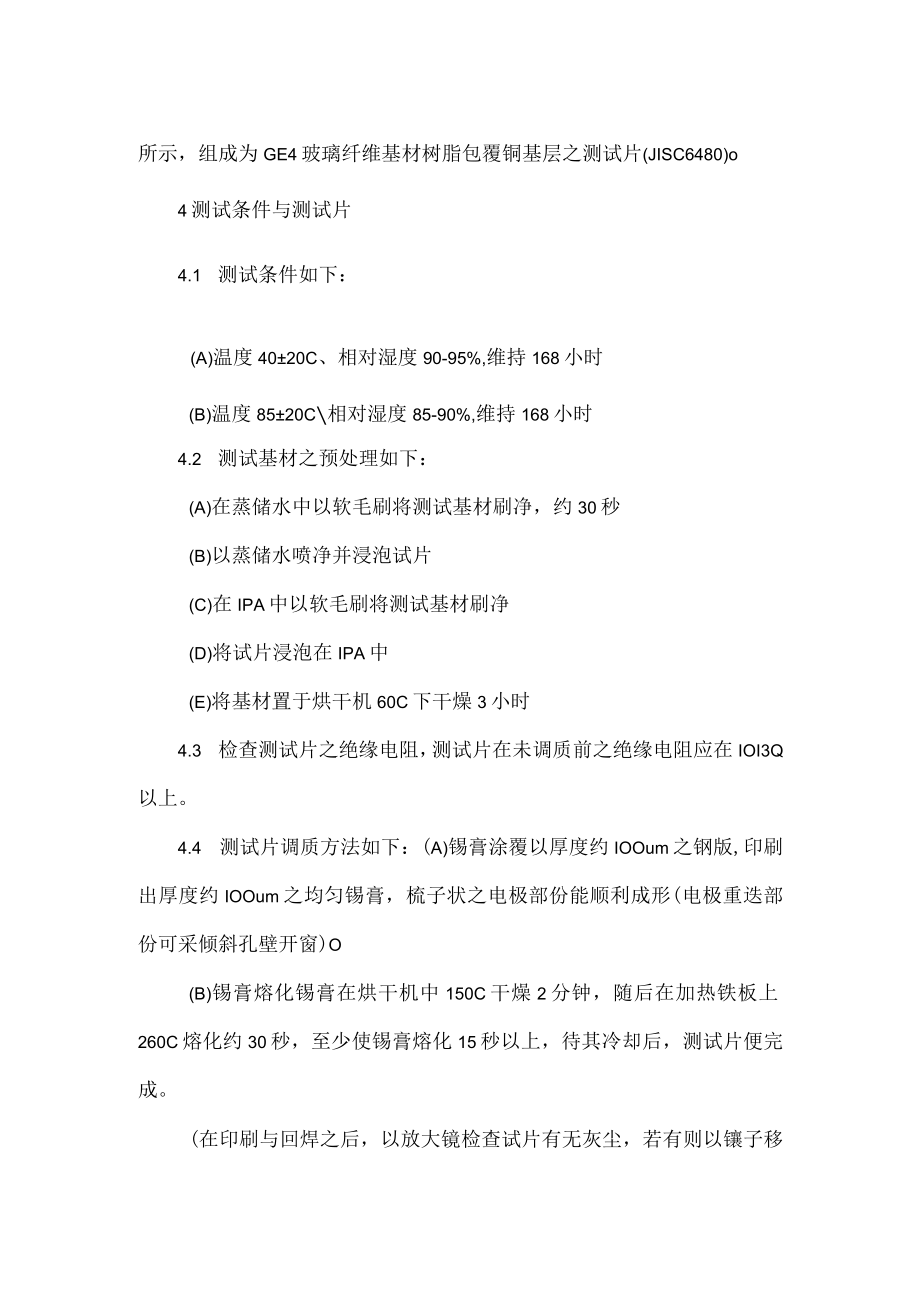

2、PE2)如Annex3中图1所示，组成为GE4玻璃纤维基材树脂包覆铜基层之测试片(JISC6480)o4测试条件与测试片4.1 测试条件如下：(A)温度4020C、相对湿度90-95%,维持168小时(B)温度8520C相对湿度85-90%,维持168小时4.2 测试基材之预处理如下：(A)在蒸储水中以软毛刷将测试基材刷净，约30秒(B)以蒸储水喷净并浸泡试片(C)在IPA中以软毛刷将测试基材刷净(D)将试片浸泡在IPA中(E)将基材置于烘干机60C下干燥3小时4.3 检查测试片之绝缘电阻，测试片在未调质前之绝缘电阻应在IOI3Q以上。4.4 测试片调质方法如下：(A)锡膏涂覆以厚度约IOOu

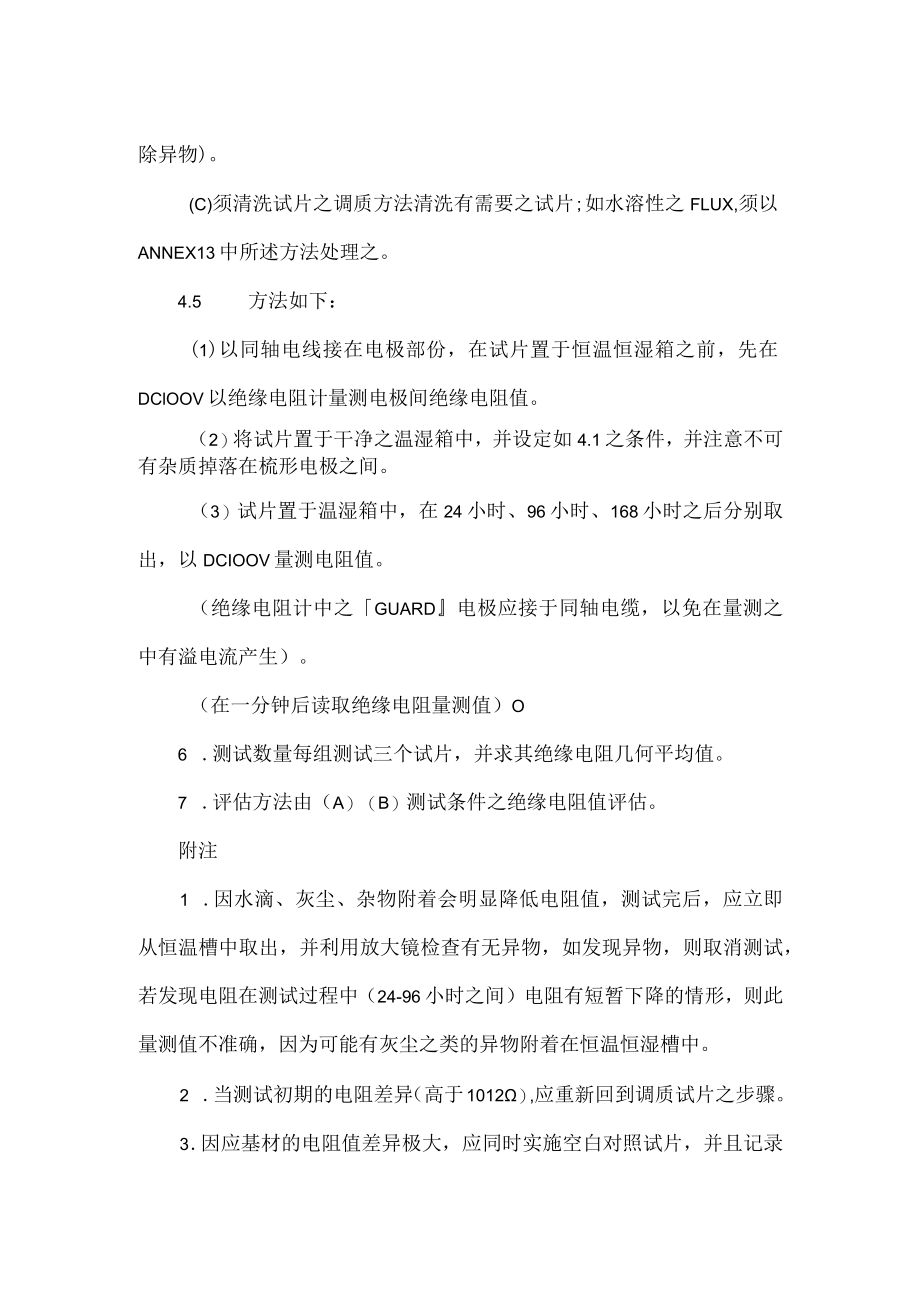

3、m之钢版,印刷出厚度约IOOum之均匀锡膏，梳子状之电极部份能顺利成形(电极重迭部份可采倾斜孔壁开窗)O(B)锡膏熔化锡膏在烘干机中150C干燥2分钟，随后在加热铁板上260C熔化约30秒，至少使锡膏熔化15秒以上，待其冷却后，测试片便完成。(在印刷与回焊之后，以放大镜检查试片有无灰尘，若有则以镶子移除异物)。(C)须清洗试片之调质方法清洗有需要之试片;如水溶性之FLUX,须以ANNEX13中所述方法处理之。4.5 方法如下：(1)以同轴电线接在电极部份，在试片置于恒温恒湿箱之前，先在DClOOV以绝缘电阻计量测电极间绝缘电阻值。（2）将试片置于干净之温湿箱中，并设定如4.1之条件，并注意不可
4、有杂质掉落在梳形电极之间。（3）试片置于温湿箱中，在24小时、96小时、168小时之后分别取出，以DCIOOV量测电阻值。（绝缘电阻计中之GUARD电极应接于同轴电缆，以免在量测之中有溢电流产生）。（在一分钟后读取绝缘电阻量测值）O6 .测试数量每组测试三个试片，并求其绝缘电阻几何平均值。7 .评估方法由（A）（B）测试条件之绝缘电阻值评估。附注1 .因水滴、灰尘、杂物附着会明显降低电阻值，测试完后，应立即从恒温槽中取出，并利用放大镜检查有无异物，如发现异物，则取消测试，若发现电阻在测试过程中（24-96小时之间）电阻有短暂下降的情形，则此量测值不准确，因为可能有灰尘之类的异物附着在恒温恒湿槽中。2 .当测试初期的电阻差异（高于1012）,应重新回到调质试片之步骤。3 .因应基材的电阻值差异极大，应同时实施空白对照试片，并且记录以供检查之。
