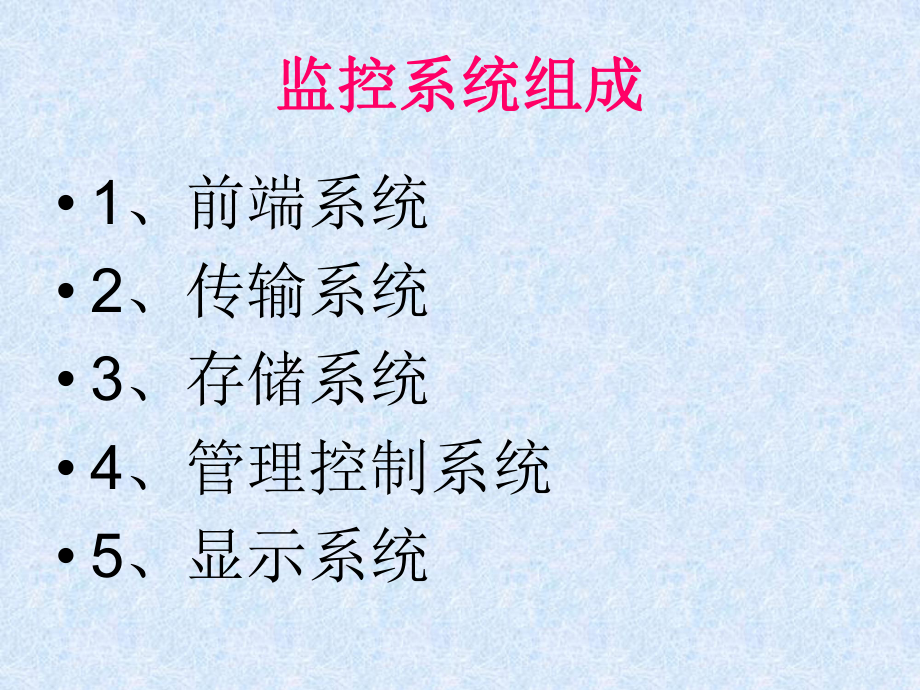

1、视频监控系统知识视频监控系统知识视频监控系统监控系统组成监控系统组成 1、前端系统 2、传输系统 3、存储系统 4、管理控制系统 5、显示系统一、前端系统 前端系统主要指图像采集设备-监控摄像机、视频采集设备。一 1、摄像机分类依成像色彩划分依成像色彩划分 彩色监控摄像机彩色监控摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。 红外监控摄像机红外监控摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用红外监控摄像机。 彩转黑摄像机彩转黑摄像机：白天由于照度足够而采用彩色摄像模式，夜晚由于照度低需要提高灵敏度和成像质量而采用黑白摄像模式，这样用一台摄像
2、机就可进行24小时监控分类依分辨率灵敏度等划分依分辨率灵敏度等划分 普清摄像机：宾馆公共区域使用普清摄像机：宾馆公共区域使用 数字高清摄像机：宾馆厨房室内使用数字高清摄像机：宾馆厨房室内使用分类按监控摄像机形状划分按监控摄像机形状划分 枪式监控摄像机：副楼、洗衣房外围 半球型监控摄像机：宾馆室内各个区域 全球型监控摄像机：宾馆室外快球 针孔监控摄像机 装饰型监控摄像机分类分类分类分类室内枪机室外防水机普通室内半球红外半球室内块球室外防水快球网络摄像机一 2、各类摄像机的特性枪式摄像机枪式摄像机：这是摄像机最开始的形态，安装方式吊装、壁装均可，室外安装一般要加配防护罩。目前这种摄像机主要用在特殊
3、领域和高端领域，中低端领域基本被红外一体机和半球摄像机给取代了。 半球摄像机半球摄像机：实际上就是摄像机机板+镜头+外壳，一般用于室内，吸顶式安装，受外形限制一般镜头焦距不会超过20mm，监控距离较短；红外一体机：红外一体机：但因为红外灯发热影响摄像机的原因，会降低图像质量。这种摄像机适用范围较广，覆盖中低端价格、中短距监控、室内外安装，日夜均可使用，用来起来比较方便，但在对图像质量要求很高的领域一般不会用。 球型摄像机：球型摄像机：实际上就是“一体化机芯（变焦镜头+摄像机）+护罩+云台+云台协议解码器”，另外就是和视觉感知类的智能监控产品配合使用，能达到智能化和自动化效果。 一 3、宾馆监控
4、摄像机使用场景安装位置监控需求特点选用摄像机型式 选用原因停车场监控范围大、动态性大 一体化摄像机或枪式摄像机 或球型摄像机一体化摄像机内置变焦镜头，适合动态范围大的场合，可对现场进行细节放大，而且安装调试也简单。 大堂监控范围大、动态性大 一体化摄像机或快球型摄像机同上电梯监控范围固定，光线稳定 半球摄像机电梯安装位置狭窄，安装小型半球摄像机，不易引起顾客反感，可以兼顾电梯的整体美观和图像监控效果 走廊监控范围固定，光线较为稳定 半球摄像机酒店的吊顶较低，如吊装普通枪式摄像机，太抢眼破坏走廊的装修效果。吸顶安装半球摄像机，可以兼顾走廊整体美观和监控效果，而且安装调试简单 二、传输系统 1、传
5、输设备：光收发设备 2、传输线缆：光纤 双绞线 同轴电缆 3、视频分配器：二 1、传输系统结构图二 2、光电收发设备 光纤传输设备主要由光发射机、光接收机组成。光发射机的核心器件是激光二极管，由前端来的射频信号对激光管的发光强度直接进行调制。 光发射机一般采用分布反馈式（DFB）激光器。这是一种单模工作激光器，具有良好的噪声性能、线性和互调性能，可用多频道AM组合信号直接调制。 光接收机一般采用光电二极管（PIN-PD）作为光转换器件。光收发设备二 3、传输线缆 1、光纤：综合馆、副楼信号通过光纤传输到宾馆监控机房 2、双绞线：网络摄像机的视频传输、联网控制 3、同轴电缆：摄像机传输信号到控制
6、存储设备光纤双绞线监控75欧姆同轴线缆监控BNC接头二 4、视频分配器 视频分配器：把摄像机传回的信号分成两路，一路给数字硬盘录像机实现监控信息的存储，一路信号给矩阵键盘系统实现电视墙监控画面切换和控制操作视频分配器三、存储系统 硬盘录像机：宾馆区域主要使用的大华品牌的数字硬盘录像机，三 1、硬盘录像机前面板 大华数字硬盘录像机三 2、硬盘录像机后接口面板三 3、数字硬盘录像机功能 采用高性能DSP实现H.264视频编码压缩； 本地信号量报警，支持E.mail联动发送报警信息及截图，支持PTZ联动； 支持DDNS、NTP功能； 支持多种解码器协议； 支持通过网络设置参数、预览图像及云台控制；
7、支持键盘控制； 支持USB设备、SATA刻录机对录像手动备份，支持SATA硬盘自动备份； 支持USB鼠标； 网络硬盘录像机，同时具备数字视频录像机（DVR）和数字视频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作。四、控制管理系统 矩阵 控制操作键盘 管理服务器矩阵键盘的作用 监控矩阵：是集视频切换、音频切换、报警管理、跟随控制、IP网络选配控制于一体的完善的视频监控设备。 矩阵键盘：矩阵自带的控制键盘实现对前端有可控制功能的摄像机进行切换和操作，可以把任何接入矩阵的视频信号显示在电视墙的监视器上面，还可以对快速球进行位置控制、变倍和聚焦功能。四 1、矩阵四 2、操作键盘四 3、监
8、控管理服务器视频监控管理系统 视频监控管理系统是以PC 电脑为基础，以摄像机/视频服务器为前端，为用户提供一系列完整的远程监控功能的系统。系统界面友好、可定制、操作方便，且具有良好的可扩展性。系统实现的主要功能有电子地图浏览、实时视频播放、云台控制、群组播放、录像视频回放、数字矩阵（电视墙切换控制）、报警功能、记录查询、系统配置等。使用系统主要功能前需对系统进行全面的配置操作，包括根据实际物理设备的连接进行设备配置、根据需要进行电子地图节点的配置、根据用户权限的分配情况进行用户配置等。五、显示系统 1、电视墙 2、客户端显示器 3、管理服务器屏幕五 1、监控电视墙六 监控系统的故障维护 1、监控摄像头故障：进水烧坏、高温宕机 2、监控电源模块故障：不通电、电源电压不正常 3、监控线路故障：光收发设备损坏、光纤不通、视频线 接头损坏等 4、视频分配器故障：视频分配器电路模块 5、硬盘录像机故障：硬盘损坏、CPU风扇坏 6、矩阵控制键盘故障：不能正常切换和控制操作 7、监控服务器电脑故障：服务器日志过多导致系统不正常
