1、设计过程控制设计过程控制设计过程包括：设计过程包括： 设计策划、设计输入、设计评审、设计验证、设计会签、设计策划、设计输入、设计评审、设计验证、设计会签、 设计确认、设计更改、施工服务、设计回访等。设计确认、设计更改、施工服务、设计回访等。设计流程图设计流程图1 1 设计策划设计策划 项目负责人和部门负责人是设计策划的主要责任人。1.1 1.1 设计策划的内容设计策划的内容（1）承担设计任务的部门根据项目的类型、性质，按照院各类人员资格条件，确定项目负责人、各专业负责人、设计人及验证人，落实与项目设计有关落实与项目设计有关的其它资源配置的其它资源配置。（2 ）经营计划部下达勘察任务通知单 工程

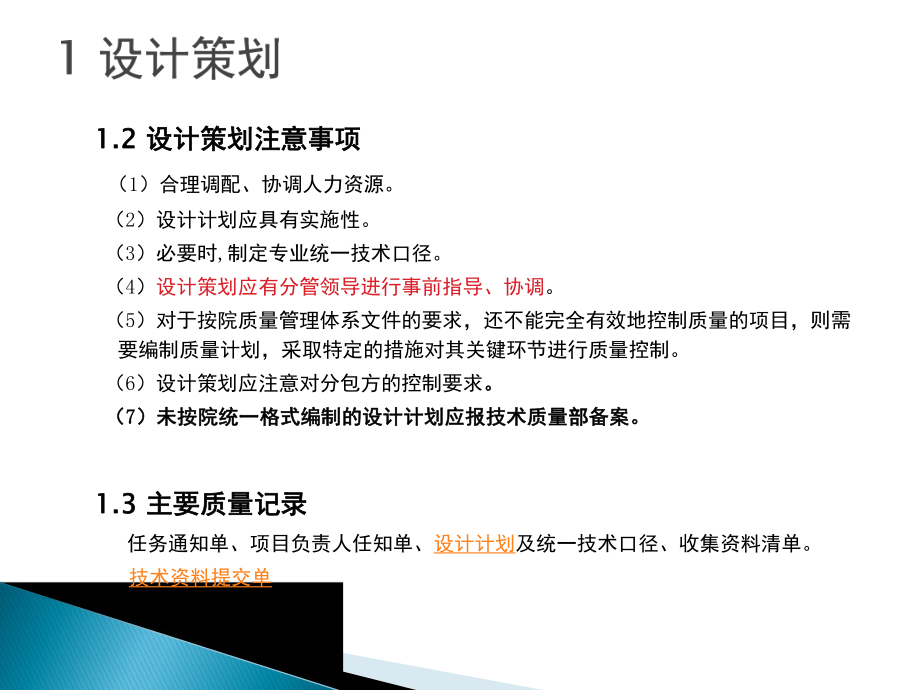

2、任务号。（3） 项目负责人组织设计人员收集资料收集资料，必要时，组织进行现场踏勘，收集资料。（4）项目负责人编制设计计划编制设计计划。 （人员、进度含提交资料、设计评审、设计验证的时间)（5）必要时，部门领导和项目负责人组织开工会组织开工会。（6）在设计进行过程中，项目负责人及部门负责人应及时协调处理因各种原因而导致的设计计划调整。1.2 1.2 设计策划注意事项设计策划注意事项 （1）合理调配、协调人力资源。 （2）设计计划应具有实施性。 （3）必要时,制定专业统一技术口径。 （4）设计策划应有分管领导进行事前指导、协调。 （5）对于按院质量管理体系文件的要求，还不能完全有效地控制质量的项目

3、，则需要编制质量计划，采取特定的措施对其关键环节进行质量控制。 （6）设计策划应注意对分包方的控制要求。 （7 7）未按院统一格式编制的设计计划应报技术质量部备案。）未按院统一格式编制的设计计划应报技术质量部备案。1.3 1.3 主要质量记录主要质量记录 任务通知单、项目负责人任知单、设计计划及统一技术口径、收集资料清单。 技术资料提交单2 2 设计输入设计输入 项目负责人和专业负责人应是设计输入的主要责任人。项目负责人和专业负责人应是设计输入的主要责任人。2.12.1设计输入的内容设计输入的内容（1 1）与顾客达成的技术协议和签订的设计合同；）与顾客达成的技术协议和签订的设计合同；（2 2）

4、工程设计依据文件，上阶段设计确认记录及文件、）工程设计依据文件，上阶段设计确认记录及文件、环保批文和要求环保批文和要求；（3 3）相应阶段所必须的设计原始资料；）相应阶段所必须的设计原始资料；（4 4）外部条件的有关协议；）外部条件的有关协议；（5 5）功能和性能要求以及适用的主要法律、法规、规程、规范及技术标准；）功能和性能要求以及适用的主要法律、法规、规程、规范及技术标准；（6 6）以前类似设计的经验教训。）以前类似设计的经验教训。2.22.2设计输入评审的要点设计输入评审的要点(1) (1) 应确保设计输入的应确保设计输入的适宜性、充分性和相容性适宜性、充分性和相容性；(2) (2) 设

5、计输入的评审必须由本专业设计人员实施和签署，并对所评审的设计文设计输入的评审必须由本专业设计人员实施和签署，并对所评审的设计文件的适宜性负责，件的适宜性负责，不得跨专业实施评审不得跨专业实施评审；(3) (3) 专业负责人对本专业设计输入的充分性负责；专业负责人对本专业设计输入的充分性负责；(4) (4) 项目负责人对整个项目设计输入的充分性和相容性负责。项目负责人对整个项目设计输入的充分性和相容性负责。2.32.3设计输入具体事项的处理设计输入具体事项的处理（1 1）设计批文及其支持性文件、红线图、外线接口条件等，应评审其表述是否清楚）设计批文及其支持性文件、红线图、外线接口条件等，应评审其

6、表述是否清楚，要求是否明确。发生异议时，应与提出方协商解决，要求明确后，应遵照执行。，要求是否明确。发生异议时，应与提出方协商解决，要求明确后，应遵照执行。（2 2）顾客提供的设计委托书（或中标文件及招标文件）及其修改文件，图样和专利）顾客提供的设计委托书（或中标文件及招标文件）及其修改文件，图样和专利产品，应评审其要求是否明确、合理，有无违规要求。发现其不适宜时，应与顾客产品，应评审其要求是否明确、合理，有无违规要求。发现其不适宜时，应与顾客协商解决。协商解决。 。（3 3）顾客提供的上一阶段设计文件，通常应遵照执行，如欲修改时，应征得顾客书）顾客提供的上一阶段设计文件，通常应遵照执行，如欲

7、修改时，应征得顾客书面同意。面同意。 （4 4）地质资料，应评审其对建筑物场地评价是否准确，所提供参数是否齐全，是否）地质资料，应评审其对建筑物场地评价是否准确，所提供参数是否齐全，是否满足基础设计的要求。满足基础设计的要求。（5 5）法律法规、技术标准、设计规范和设计深度规定，应识别其修订状态，确保现）法律法规、技术标准、设计规范和设计深度规定，应识别其修订状态，确保现行有效；行有效；（6 6）计算机应用软件，应评审其选用是否正确，是否为有效版本。）计算机应用软件，应评审其选用是否正确，是否为有效版本。2.4 2.4 假定设计条件的处理假定设计条件的处理 当设计输入条件不充分，为满足设计进度

8、要求而采用假定条件进行设计时，在正当设计输入条件不充分，为满足设计进度要求而采用假定条件进行设计时，在正式出图前，必须收到正式设计条件，并进行复核，必要时修改设计文件，符合要求式出图前，必须收到正式设计条件，并进行复核，必要时修改设计文件，符合要求后，方可出图。后，方可出图。设计输入资料是一个动态的过程。真实记录设计输入的过程。设计输入资料是一个动态的过程。真实记录设计输入的过程。 2.5 2.5 主要质量记录主要质量记录 设计输入资料清单及评审表设计输入资料清单及评审表，顾客提供的财产评审表顾客提供的财产评审表 技术质量部和生产部门是设计评审责任部门。技术质量部和生产部门是设计评审责任部门。

9、 3.1 3.1设计评审的目的设计评审的目的评价各阶段成果满足要求的能力，识别问题并采取改进措施。评价各阶段成果满足要求的能力，识别问题并采取改进措施。3.23.2设计评审范围（包括院、部门）设计评审范围（包括院、部门）（1） 总体规划、方案设计（含可性行研究）及初步设计阶段均应进行系统的设计评审。（2） 项目建议书、核准报告及预可性行研究，可根据项目的复杂程度在设计计划中规定是否进行设计评审。（ 3 ） 施工图设计阶段，一般可不进行设计评审，而只做设计验证。当作方案性或系统性调整时应进行设计评审。需要设计评审的部分应在施工图设计计划中明确。 3.3 3.3 院级评审的范围，依据项目复杂程度和

10、生产能力。院级评审的范围，依据项目复杂程度和生产能力。(1） 煤炭项目：矿区总体规划；矿井能力60万t/a；选煤厂能力60万t/a；(2） 建筑项目:以公共建筑为主，具体见民用建筑设计评审管理办法的规定；(3） 环评、水保:由国家环保部、水力部组织审查的项目；(4） 勘察、岩土:高切坡项目勘察、方案设计及评估；(5） 市政等：污水、垃圾处理厂、道路、桥涵、城市管网、环境综合治理等工程。投资大于1亿元；(6） 技术复杂、设计难度较大的项目，由院认定或生产部门提出需要进行院级评审的。3.4 3.4 设计评审的内容设计评审的内容（1） 设计是否满足顾客（合同及委托书）对工程项目的基本功能和使用要求以

11、及批复文件的要求；（2）设计是否法律、法规标准、规范的要求以及有关社会公共要求；（3）设计满足功能性要求的可靠性、使用和运行的安全性、施工安装的可实施性；（4）设计的主要技术方案及重要设备和材料的选择是否得当，所选方案是否具有市场竞争力；（5）设计的基础资料是否充分可靠。采用的计算软件是否经过有资格机构确认和使用的可靠性。（6）满足设计深度格式要求情况。3.5 3.5 设计评审的方式和程序设计评审的方式和程序 设计评审按项目级别不同，分别由院技术质量部和部门组织，一般采用会议的形式，对于消防、节能及高切坡设计评审按项目级别不同，分别由院技术质量部和部门组织，一般采用会议的形式，对于消防、节能及

12、高切坡项目也可采用签审。项目也可采用签审。 3.6 3.6 设计评审注意事项设计评审注意事项（1 1）明确设计评审的目的。设计评审的重点识别问题，并通过评审解决问题。）明确设计评审的目的。设计评审的重点识别问题，并通过评审解决问题。（2 2）要充分发挥集体的智慧做好设计评审。应注意设计评审与设计验证的不同。设计评审的人员除了参加设计）要充分发挥集体的智慧做好设计评审。应注意设计评审与设计验证的不同。设计评审的人员除了参加设计人员外，还应有其他人员参加。人员外，还应有其他人员参加。（3 3）要认真做好设计评审的准备工作要认真做好设计评审的准备工作，包括方案汇报工作，重点要做好主要技术方案的比选，

13、主要存在问题解，包括方案汇报工作，重点要做好主要技术方案的比选，主要存在问题解决的技术方案，供评审人员决策。决的技术方案，供评审人员决策。3.7 3.7 主要质量记录：主要质量记录：设计评审表 会议纪要等。4.1 4.1 目的目的 设计验证：主要是对设计成品及设计过程各种文件图纸（包括计算书）按规定逐级进行设计验证：主要是对设计成品及设计过程各种文件图纸（包括计算书）按规定逐级进行验证（校审、审核、审定），以消除差错，确保设计输出满足设计输入的要求。每个阶验证（校审、审核、审定），以消除差错，确保设计输出满足设计输入的要求。每个阶段均要进行设计验证、验证结果应形成记录。段均要进行设计验证、验证

14、结果应形成记录。 设计会签：主要是专业之间的审查，设计会签应在校审、审核后进行。设计会签：主要是专业之间的审查，设计会签应在校审、审核后进行。 4.2 4.2 注意事项注意事项（1 1）设计校审、审核应安排具有本专业经验的人员进行设计验证。）设计校审、审核应安排具有本专业经验的人员进行设计验证。 （2 2）设计人员对验证意见认真进行回复处理。）设计人员对验证意见认真进行回复处理。 （3 3）应重视专业接口，坚持会签制度。设计会签是设计院内部设计确认重要环节。高阶段设）应重视专业接口，坚持会签制度。设计会签是设计院内部设计确认重要环节。高阶段设计会签图纸由项目负责人在设计计划中明确，但计会签图纸

15、由项目负责人在设计计划中明确，但初步设计的总平面图、综合管网平面图和施初步设计的总平面图、综合管网平面图和施工图有接口关系的图都要进行会签工图有接口关系的图都要进行会签。（4 4）审定人员在签署时应检查校审、审核是否到位，校审记录单是否齐全，校审、审核提出）审定人员在签署时应检查校审、审核是否到位，校审记录单是否齐全，校审、审核提出的问题是否解决，图纸是否组织会签。的问题是否解决，图纸是否组织会签。 4.3 4.3 主要质量记录主要质量记录 ：设计验证表设计验证表、会签记录表会签记录表 5.15.1设计输出形式：应形成文件设计输出形式：应形成文件 高阶段：设计说明书、主要图纸、概算书、设备目录

16、和计算书。 施工图：施工图图纸、设备材料表和计算书等文件组成。5.2 5.2 设计输出的要求设计输出的要求（1）设计输出文件应满足设计输入规定的要求。设计内容和特征应满足合同要求以及上一阶段审批文件要求，公共安全等方面必须符合相关法规和技术标准的规定，文件设计深度必须满足相应行业、阶段规定的深度要求。 文本格式、图纸标识满足院有关规定（技术文件标识、签署管理规定）。（2） 设计输出文件在发放 (交付顾客)前应得到批准。（高阶段、施工图）（3） 项目负责人应对设计输出文件标识标注的正确性、完整性和有效性负责，部门负责人要进行审查。（4）技术质量部在签字盖章时，对设计文件是否执行院管理体系规定及有关要求进行检查， 未达到有关要求的不能放行（施工图设计必要有施工图验证单、高阶段设计评审、消防及高切坡审查记录等）。 6.1 6.1 目的目的 设计文件交付后，一般由顾客或政府主管部门进行设计审查确认，以确保工程设计能够满足规定或已知预期的使用要求 。6.2 6.2 设计确认的形式设计确认的形式（1）高阶段设计，一般由顾客（或项目主管部门）委托有关职能部门或有资格的中介机构（或专家）进行论证（或评
