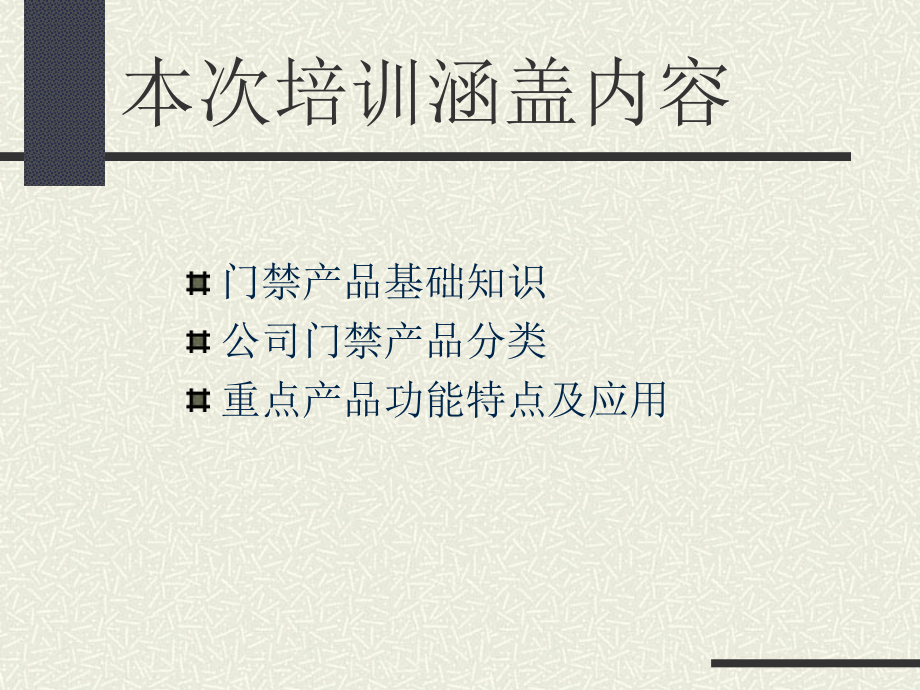

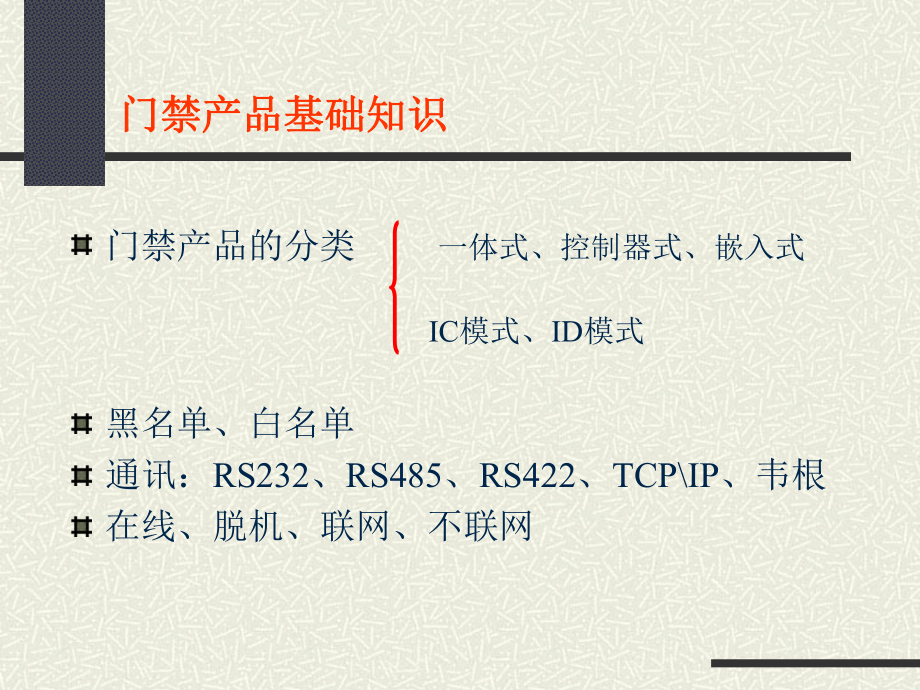

1、门禁产品知识培训门禁事业部本次培训涵盖内容门禁产品基础知识公司门禁产品分类重点产品功能特点及应用门禁产品基础知识门禁产品基础知识门禁产品的分类一体式、控制器式、嵌入式IC模式、ID模式黑名单、白名单通讯：RS232、RS485、RS422、TCPIP、韦根在线、脱机、联网、不联网一体化门禁一体化门禁：嵌入式门禁嵌入式门禁分体式门禁分体式门禁捷顺门禁产品分类捷顺门禁产品分类JSR641C/640C 正方型/长方型一体式门禁JSAY6442A 一体式门禁JS6437-IC/TI/EM 信息门禁JSR647 LCD显视密码门禁JS6423-IC/EM 一体化门禁JSR6415 嵌入式IC门禁JSMJ
2、Q01 嵌入式ID门禁JS6429C/6431L 一拖四/一拖一门禁控制器JSAK6443 大容量门禁JSMJK01 电梯门禁门禁产品基础知识门禁产品基础知识门禁的管理方式门禁发行器 JS6221C JS6221-IC 用于用于IC卡系统卡系统 JS6241 用于用于EM卡系统卡系统 JS6221-TI 用于用于TI卡系统卡系统 JS6223 用于电梯门禁用于电梯门禁电控锁：电磁锁扣、磁力锁、电插锁 阴锁：通电关闭，断电开启的锁或锁扣。阴锁：通电关闭，断电开启的锁或锁扣。 阳锁：通电开启，断电关闭的锁或锁扣。阳锁：通电开启，断电关闭的锁或锁扣。 如选用阴锁，则需另外配置继电器以进行状态转换。如
3、选用阴锁，则需另外配置继电器以进行状态转换。门禁产品基础知识门禁产品基础知识卡片的类型：IC卡：飞利浦MIFARE-1、TM、ICLASS卡 ID卡：EM、TI、HID、AWID、 MOTOROLA 门禁管理软件：JSOCT20012002 一卡通门禁子系统 JSZN2012 综合门禁管理软件 JSZN2013 网络门禁专用管理软件 JSZN2015 电梯门禁专用管理软件 JSZN2005-M 大容量门禁软件门禁产品基础知识门禁产品基础知识JS6704通讯转换器JS6704通讯转换器用于增强管理电脑与控制器之间通讯距离，主要作用是将RS485信号转换为RS232通讯信号。一路RS232输入，四
4、路标准RS485输出，每路可以接64个RS485负载,可以灵活组成星型或总线型连接方式，适合应用于需要扩展较多通讯终端的场合，如大型联网门禁系统。门禁产品基础知识门禁产品基础知识磁力锁控制器专业门禁用变压器，适合于电流电压开锁，附时间挚(即可以控制开锁时间)，适用于交流电压220V。输出电流：3A，输出电压：12V。 除JS6429C和JS6431L门禁控制器之外，其他门禁配套选用大功率锁(350MA)时则需另外配置磁力锁控制器。 门禁产品基础知识门禁产品基础知识常见电锁电磁锁扣：有断电开开断电关，建议木门安装磁力锁：断电开锁 建议玻璃门安装 双门可用两门磁力锁 电插锁：断电开，断电关 ，建议
5、双开门，玻璃门安装磁力锁电插锁电磁锁扣一体式门禁系统一体式门禁系统 一体式门禁是指门禁的读写部分与控制部分设计为一体的门禁产一体式门禁是指门禁的读写部分与控制部分设计为一体的门禁产品。据使用卡类的不同分为品。据使用卡类的不同分为IC卡门禁系统、卡门禁系统、ID卡门禁系统。卡门禁系统。 管理电脑打印机通讯适配器发行器255门禁终端1门禁终端2门禁终端3门禁终端一体式一体式IC卡门禁特点卡门禁特点功能简捷，性价比高，施工售后方便。可联网、可脱机控制器号(机号)可跳线设置（0255）号。可以一卡开多个门，也可多张卡开同一个门。兼容公司一卡通软件，可与其它产品集成一卡通。各主打款式型号规格及特点：各主
6、打款式型号规格及特点： (1)JSAY6442-IC(1)JSAY6442-IC 1、工作电压: DC12V/1.5A2、工作环境: 温度-20+65 湿度90%3、功率：不带电锁3W，带电锁15W(电锁电流小于1A)4、数据存储容量：2031条记录 5、黑名单：40个。6、通信接口:RS-485，波特率48007、通讯距离: L1.2 km 8、IC卡读写距离: L50 mm9、单台pc机终端控制器数量: 255 台10、驱动能力：可直接驱动小于1A的电锁11、外形尺寸：1208018mm （2 2）JS640CJS640C内埋式长方形门禁内埋式长方形门禁工作参数：1、工作电压：AC/DC1
7、2V2、工作环境：温度-20+65 湿度903、记录容量：2000条4、黑名单：40条5、通讯接口：RS485 波特率：96006、通讯距离：1200m7、IC卡读写距离：50mm8、单台PC终端可控制门禁数量：255台9、外形尺寸：1086840mm10、 增加了二级防雷保护措施11、可以直接驱动小于1A的电锁 JSR640BJSR640B、JSR641CJSR641C、JSR641BJSR641B此类门禁还有 正方形门禁，除形状外，其他参数均与长方形门禁JS640C同。当进出门都需要需刷卡时，则可用一个控制器连接一个天线采用 JS640/641JS645构成双读头长方形门禁。JS640B
8、JS641C JS641B （4 4）JS6437JS6437信息门禁信息门禁性能参数：1、记录容量：130002、支持卡数量：20003、开锁信号保持：110s可调4、使用卡片类：MIFARE-1 IC、EM、TI5、电源电压：17V 1A6、读卡时间：0.2s7、个人信息最大容量至多64字，公共信息最大容量至少128字8、外形尺寸：15023555mm2 2、功能特点：、功能特点：1. 一体式信息门禁采用读卡头与VFD显示屏、控制器集成于一体，读卡头部分分别采用MIFARE1型IC卡、EM卡和TI卡。 2. 符合安防要求，包含但不局限于满足下列条件：无对人身有害的材料辐射；电磁辐射符合GB
9、9254中B级ITE的要求；外界电磁辐射不会降低设备的性能，不会引起设备误动作；具有防盗报警装置；外表面与棱角不会因触摸或无意碰撞而造成人身伤害；所连接线路的短路与断路都不损坏设备；电源极性反接应不影响设备正常工作。3. 系统使用的卡分为用户卡、保安卡和临时卡三类。分别具有不同权限。11. 显示功能包括个性化信息显示（如袁先生：您已欠交三个月的管理费，请到管理处来一下。）、公共信息显示（如由于特殊原因，从今天上午八时至下午五时停止水电，请各位业主作好准备。）、功能信息显示（如此卡超越权限。）12. 系统具有实时监控功能，当上位机打开此功能时，所有卡刷卡时，均上传给电脑处理。13. 可以由管理软
10、件加载开门延时时间，时间110S可任意设定。14.系统有出厂默认设置恢复功能。也即主控板和软件都可以进行系统初始化。15. 通过软件可以将某一控制器参数复制到另一台控制器。电路中具有防撬功能，且处于撬开状态时，管理软件打开实时监控的窗口可以自动检测到报警信号并在管理中心有报警信号输出。JS6423-EMJS6423-EM外装式长方形门禁外装式长方形门禁1、工作电压:DC 12V2、工作环境:温度-20+65 湿度90%3、数据存储容量：13000条记录4、用户数：5000个5、数据保存时间:10年6、通信接口: RS-485 波特率96007、通讯距离: L1.2 km8、EM卡读写距离: L
11、80 mm单台pc机终端控制器数量: 255 台 ID门禁系统JS6427 JS6427 门禁手持机功能特点门禁手持机功能特点l 有设置功能按键，操作简单。l LCD显示，具有可修改的实时时钟，并可以将其下载给门禁。l 使用可充电电池。l 便于携带，抗振动性强。l 可以对ID卡进行授权，使其成为某一个门禁的有效开门卡或 l 取消该ID卡对门禁的开门权限；对不知卡号的ID卡，也能实现该功能。l 可以浏览存储在门禁内的对该门禁有效的所有ID卡的卡号。l 可以对门禁进行初始化。l 输入正确的密码才能开机，且该密码可以修改。 手持机不可以浏览门禁控制器内读卡记录 嵌入式门禁系统嵌入式门禁系统 嵌入式门
12、禁是指可安装在其他公司对讲、可视对讲或其他门禁主机中具有智能卡门禁功能的门禁模块产品。通常不具有外壳或只有简单外壳，控制部分和读卡部门都安装在对方主机内部。 门禁的电源锁的控制销售过程中应注意重点嵌入式门禁系统嵌入式门禁系统 与捷顺配合过的对讲主机品牌 视得安，宝路，卫锐通，求实，海湾，太川，NEC，BOCTH，三星，安居宝，绿林，竞争等国内外知名品牌。 嵌入式门禁系统嵌入式门禁系统 潜入式门禁销售时的注意点 1）对于不能确定在此之前是否有配合过的对讲品牌或 型号，签单前一定要用样机经门禁事业部测试，以 保证读卡距离和稳定性。 2） 对于电锁的驱动，建议由对讲驱动，我方门禁只给 对讲主机一个开
13、关信号。 3）一般情况下门禁用电由对讲主机提供，不然则需另 配电源。JSR6415 JSR6415 小模块小模块ICIC卡门禁卡门禁公司最新开发的超小型嵌入式门禁模块。PCB板尺寸约为：长60MM，宽50MM，总厚度16MM，定位孔四个，可调节孔位两个，都可以通过M3的螺丝固定。技术指标、性能参数：1、采用直流12V18V电源输入。2、驱动电锁能力小于等于1A。3、工作环境：-5+65 湿度90%4、通讯方式：RS485。5、组网能力：小于255台。6、通讯距离：L1200M。7、数据保存时间：10年。8、读卡距离：20MML100MM IDID卡嵌入式门禁卡嵌入式门禁ID卡门禁系统可以联机管
14、理也可脱离电脑和管理软件，与门禁手持机配套构成独立式ID卡门禁系统。系统通过门禁手持机对门禁进行设置及授权，此类门禁有JS6417B、JS6421B和公司最新开发的Q01。 门禁手持机255门禁终端1门禁终端2门禁终端3门禁终端功能特点采用FLASH存储PCB板尺寸：86.5*59MM，天线板尺寸：45*73MM可脱机运行，通过手持机设置或联机软件控制控制器号（机号）可用跳线器设置（0号）刷有效卡时输出高电平，等待时无输出具有门磁检测信号接口记忆人员刷卡记录开锁时间秒可调二级防雷保护措施可直接驱动小于800MA的电锁JSMJ Q01-EM性能参数：性能参数：工作环境温度：1545 湿度：95%
15、，不凝露电源电压：AC/DC 12V18V读卡时间：0.8S支持卡片数量：5000张 最大记录容量：13000条读卡距离：50mmL通讯接口：RS485 支持卡类：EM黑名单容量：无限制门磁输入接口：有单台电脑管理门禁终端数量：255控制器式门禁控制器式门禁顺e通 网络门禁系统 JS6432网络门禁控制器与JS6213JA带键盘门禁读卡器或者与各类IC卡读卡器或ID卡读卡器加上功能强大的管理软件一起组成网络门禁管理系统。此系统采用管理软件与控制器之间采用TCP/IP协议，控制器与读卡器之间采用RS485通讯，先进的设计方式，高速的数据传输方式，最少的工程布线，更远的通讯距离，避免了资源的浪费，
16、且使系统更加稳定。 管理电脑打印机HUB发行器控制器1控制器2控制器3控制器1#/5#读卡器1#门锁2#/6#读卡器2#门锁3#/7#读卡器3#门锁4#/8#读卡器4#门锁系统结构框图系统结构框图产品相关参数产品相关参数通讯 ：TCP/IP、RS485接口有效卡数量：11020张最大记录容量：10000条单台电脑管理门禁终端数量：65535台驱动锁电流：4A本地报警输出：有门磁输入接口：有联动报警接口：有黑名单容量：无限制超时报警时间：1-255S可调开锁信号保持：1-255S可调使用卡片种类：IC卡、ID卡开门控制：卡、卡+私人密码、公共密码、胁迫密码、按钮开门、电脑指令开门补充：顺e通网络门禁系统中如果选用标准Wiegand格式的读卡器，则须另外配置Wiegand转换器JS67116。 功能特点功能特点1.门禁控制器和上位机的通讯是TCP/IP协议，和读卡器之间的通讯是RS485接口。2.门禁控制器完全可以脱网运行，记录能存贮10000条，有效卡数量达11020张，其中用户卡1万张、超级卡20张、临时卡1000张。3.控制器具有4路按钮输入、4路门磁输入、8路读卡器输入、4路开锁输
