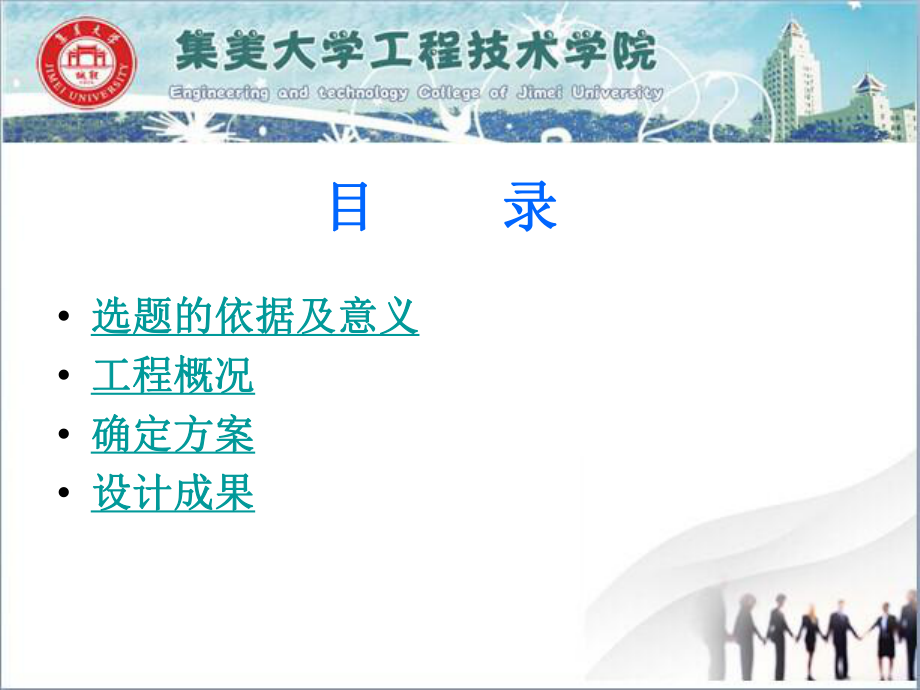

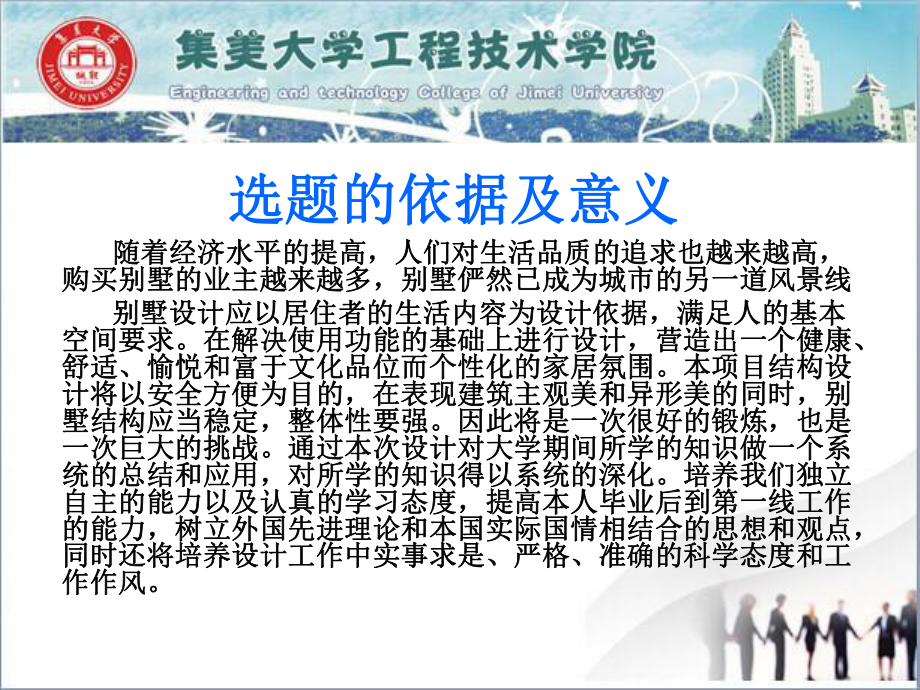

1、 设计人：设计人： 指导老师：指导老师：目目 录录 选题的依据及意义选题的依据及意义 工程概况工程概况 确定方案确定方案 设计成果设计成果选题的依据及意义选题的依据及意义 随着经济水平的提高，人们对生活品质的追求也越来越高，随着经济水平的提高，人们对生活品质的追求也越来越高，购买别墅的业主越来越多，别墅俨然已成为城市的另一道风景线购买别墅的业主越来越多，别墅俨然已成为城市的另一道风景线别墅设计应以居住者的生活内容为设计依据，满足人的基本别墅设计应以居住者的生活内容为设计依据，满足人的基本空间要求。在解决使用功能的基础上进行设计，营造出一个健康、空间要求。在解决使用功能的基础上进行设计，营造出一
2、个健康、舒适、愉悦和富于文化品位而个性化的家居氛围。本项目结构设舒适、愉悦和富于文化品位而个性化的家居氛围。本项目结构设计将以安全方便为目的，在表现建筑主观美和异形美的同时，别计将以安全方便为目的，在表现建筑主观美和异形美的同时，别墅结构应当稳定，整体性要强。因此将是一次很好的锻炼，也是墅结构应当稳定，整体性要强。因此将是一次很好的锻炼，也是一次巨大的挑战。通过本次设计对大学期间所学的知识做一个系一次巨大的挑战。通过本次设计对大学期间所学的知识做一个系统的总结和应用，对所学的知识得以系统的深化。培养我们独立统的总结和应用，对所学的知识得以系统的深化。培养我们独立自主的能力以及认真的学习态度，提
3、高本人毕业后到第一线工作自主的能力以及认真的学习态度，提高本人毕业后到第一线工作的能力，树立外国先进理论和本国实际国情相结合的思想和观点，的能力，树立外国先进理论和本国实际国情相结合的思想和观点，同时还将培养设计工作中实事求是、严格、准确的科学态度和工同时还将培养设计工作中实事求是、严格、准确的科学态度和工作作风。作作风。工程概况工程概况 1、建筑设计概况、建筑设计概况本工程为钢筋混凝土框架结构, 平面为矩形（详见建筑施工图）。立面以横线条为主，竖线条为辅。建筑主要入口朝南。 ,整体三层,建筑面积约347，东西长14.4m,南北宽8.8m,层高为3.0m,建筑物高度为11.500m,室内地面高
4、为0.000m, 室内外高差为0.15m。建筑类别为二类建筑,防火等级为二级的住宅建筑 本工程楼地面均采用水磨石面层，厕所采用防滑防潮面砖，门窗采用铝合金门窗，采用无色透明玻璃达到很好的采光效果。 该工程项目地理位置优越,建筑造型轻巧、朴素大方、美观。2、结构设计概况、结构设计概况 a、结构型式：现浇钢筋混凝土框架结构 b、基础型式：钢筋混凝土柱下独立基础c、结构构件混凝土材料：本工程均采用商品混凝土，除基础外均采用C30 d、钢筋材料：钢筋采用HRB400级e、砌体材料及砌体砂浆：小型混凝土空心砌块，砌筑砂浆。 确定方案确定方案 确定建筑方案确定建筑方案 确定结构方案确定结构方案确定建筑方案
5、确定建筑方案一、建筑设计的要求一、建筑设计的要求(一)满足建筑功能要求: 设计别墅,首先要考虑满足日常生活的要求,各房间布置合理,采光通风良好,同时还要合理安排客厅、卫生间、楼梯等空间布局，以及考虑防火等安全措施. (二)采用合理的技术措施: 正确选用建筑材料,根据建筑空间组合的特点,选择合理的结构、施工方案,使房屋坚固耐久,建造方便.确定结构方案确定结构方案一、结构类型分析及结构选型一、结构类型分析及结构选型结构型式包括：混合结构、框架结构、筒体结构、剪力墙结构 混合结构： 优点：施工简单，就地取材，造价低，用钢量少。 缺点：整体性能差，很难满足大空间的要求，高层比较困难。 框架结构： 优点
6、：整体性能好，满足大空间要求，耐久性好。 缺点：用钢量大，造价高。 其中框架结构又包括：装配式框架、装配整体式及现浇式 装配式框架结构： 优点：工期短，施工快。 缺点：对结点要求高（需焊接，用钢量大）。设计成果设计成果一、建筑部分一、建筑部分1、建筑规模: 1)建筑总面积: 347 2)建筑层数:全楼三层 3)结构形式:钢筋砼框架结构 4)层高: 3.0m 一、二层平面图 三、屋顶层平面图二、结构部分二、结构部分 1、框架的计算:计算内容包括:（1）确定计算简图（2）荷载计算（3）内力分析及组合（4）框架柱配筋（5）框架基础设计（6）结构施工图 计算简图、主要截面尺寸 :主梁 h=500mm b=200mm 主梁 h=400mm b=150mm 框架柱： h=400mm b=400mm二层梁、板配筋图
