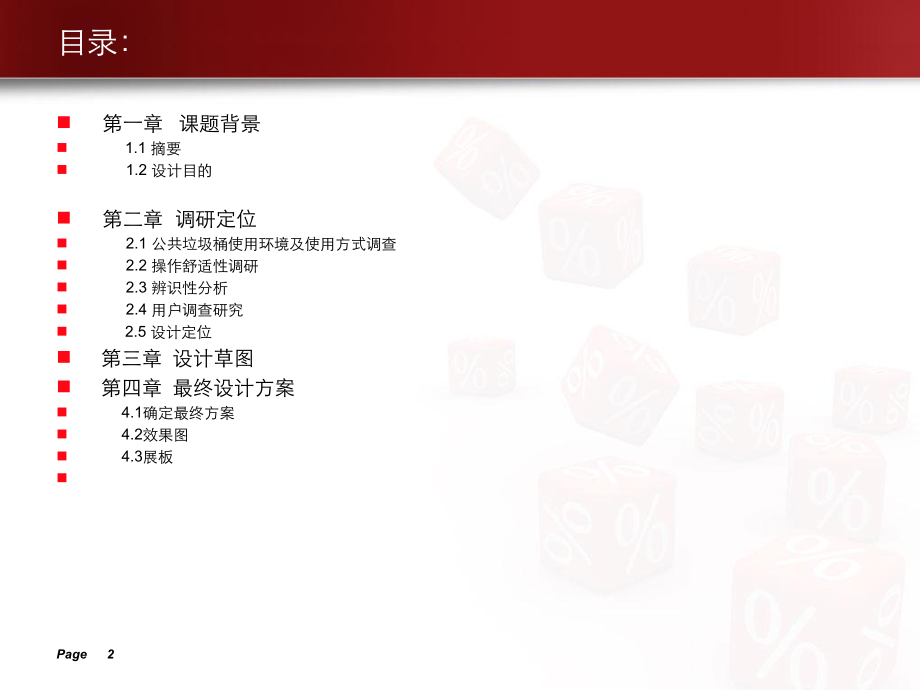

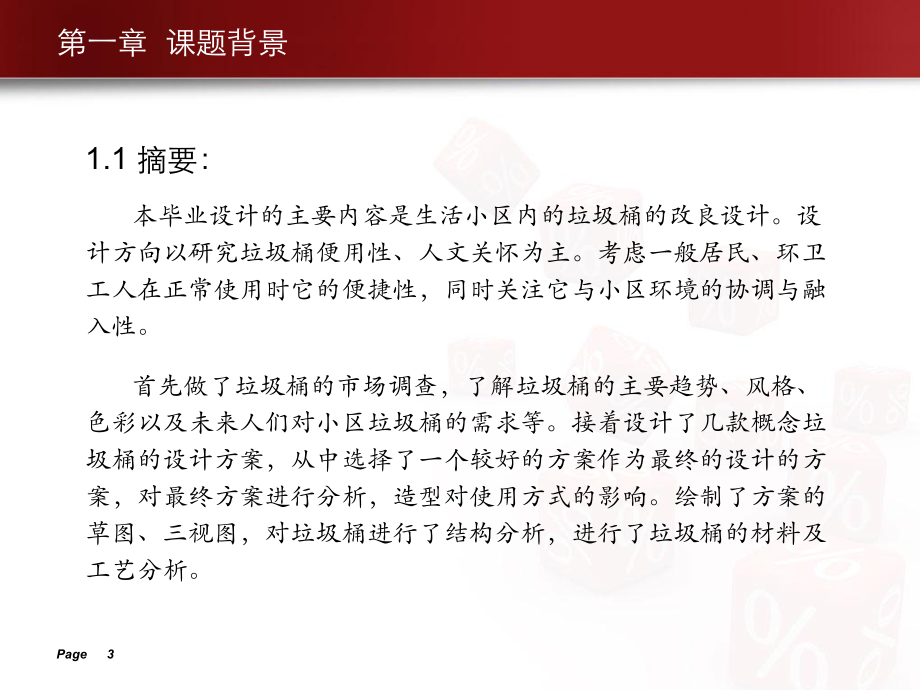

1、生活小区垃圾桶设计生活小区垃圾桶设计目录：n 第一章 课题背景 n 1.1 摘要n 1.2 设计目的 n 第二章 调研定位n 2.1 公共垃圾桶使用环境及使用方式调查n 2.2 操作舒适性调研n 2.3 辨识性分析n 2.4 用户调查研究n 2.5 设计定位n 第三章 设计草图 n 第四章 最终设计方案n4.1确定最终方案n4.2效果图 n4.3展板 nPage 2第一章 课题背景1.1 摘要：本毕业设计的主要内容是生活小区内的垃圾桶的改良设计。设计方向以研究垃圾桶便用性、人文关怀为主。考虑一般居民、环卫工人在正常使用时它的便捷性，同时关注它与小区环境的协调与融入性。首先做了垃圾桶的市场调查，
2、了解垃圾桶的主要趋势、风格、色彩以及未来人们对小区垃圾桶的需求等。接着设计了几款概念垃圾桶的设计方案，从中选择了一个较好的方案作为最终的设计的方案，对最终方案进行分析，造型对使用方式的影响。绘制了方案的草图、三视图，对垃圾桶进行了结构分析，进行了垃圾桶的材料及工艺分析。Page 31.2 课题背景 / 设计目的垃圾桶是日常生活中垃圾收集处理的一个重要载体，遍布于人们生产、生活的各个场所。把垃圾良好的收集、处理，防止环境污染，保护环境，维持生态平衡创造良好的市容市貌，已经成为社会发展的一项重要举措。垃圾箱功能以及造型的设计、尺寸的选择、材料的使用等众多的因素直接影响着我们赖以生存的环境。所以我们
3、应该尽自己所能发挥自己的聪明才智，对现有的垃圾箱进行进一步的改良设计，设计更加环保、经济、实用、更加人性化的适合我们的垃圾箱。Page 4第二章 调研定位2.1 使用环境及使用方式调查无论公园，街道，商业步行街，还是公共会议室等等，都是公共垃圾箱的使用环境。公共环境是一个公共的容纳空间，是人与人，人与公共产品交互的纽带。而垃圾桶作为公共环境必不可少的组成元素，在给人们提供一个和谐美好的环境中起到了至关重要的作用。它关系到一个城市的形象，代表了这个城市人民的基本素质和生活水平不合理的设计可以让垃圾桶变成垃圾的一部分，而良好的设计不但可以使垃圾桶起到美化环境的作用，还可以使人们获得心情的愉悦。Pa
4、ge 5调研定位 / 使用环境及使用方式调查垃圾处理量大，体积大，多有简单的垃圾分类措施，有些与特定的室外环境相协调。室外公共垃圾箱使用存在几个简单步骤，即：具备环境艺术特征的公共设施设计应该遵循与环境相协调的原则城市垃圾箱的设计能够与周围环境相协调。Page 6根据垃圾分类标志提示进行垃圾分类准确投放到垃圾箱入口调研定位2.2 操作舒适性调研表一 与垃圾箱有关的人体尺寸使用者使用特性与人机学分析A.应尽量保持投垃圾时人的身体正直。B.保持手腕处于顺直状态。Page 7尺寸男女5%50%95%5%50%95%立姿肘高954102410968999601023立姿手功能高680741801650
5、704757立姿双手功能上举高186920032138174118601976手长165180197150165180手宽708090607080调研定位 / 操作舒适性调研手腕顺直操作时，腕关节处于正中的放松状态，担当腕关节处于掌屈、背屈、尺偏等别扭状态时，就会产生腕部疼痛、握力减小，如长时间这要操作会引起腕道综合症、腱鞘炎等症状，这会深深的影响居民投垃圾到垃圾箱的积极性垃圾箱的尺寸优秀的垃圾箱不仅要便于将垃圾投入，也要便于将内腔取出和清理。垃圾箱的高度一般，应小于正常人立姿双手上举功能搞的一半。现有垃圾箱的高度一般在8001100mm之间，基本都满足要求。垃圾箱的垃圾投入口因该满足绝大多数
6、人的使用需求：上边缘高不低于95%人的手功能高，下边缘高不高与5%人的肘高。这样才可使高个的人不需下蹲、矮个的人无需费力上举就可以使用垃圾箱。只有便于使用，才能引导人们改变随手乱扔垃圾的坏习惯。Page 8调研定位 / 操作舒适性调研垃圾投入口的开口高度要足够大，以便路人能把垃圾顺利投入；又不应过大，以免人们因见到垃圾箱内的垃圾产生厌烦的心理；同时开口过大，雨水就容易溅入箱内，使箱内的垃圾腐烂而导致细菌增生，危害环境。同时要考虑需要一定的倾斜角度便于垃圾的投入。瓶子的直径一般小于100mm，加上考虑倾斜角度，垃圾箱开口的高度一般宜大于120mm。垃圾投入口的开口的宽度，应大于一般废弃物的尺寸。
7、Page 9调研定位2.3 辨识性分析(1)色彩识别人们的颜色感觉容易引起联觉，颜色容易对人的心理产生这样或那样的影响垃，作为拉圾箱的颜色一般要起到识别的作用，应注意色彩的区分度，以及各种色彩对人们心理，生理影响。与此同时，也要参考现在分类垃圾桶色彩应用。利用些普遍性垃圾桶色彩应用寻找共性，进行以便于人们对垃圾分类投放的色彩设计。一些特定场合的公共垃圾箱还应在颜色上与周围的环境相适应，比如景区内的垃圾箱多用自然材料，给人以和谐的感觉，引发人们对自然的珍爱心理，增强环保意识。Page 10调研定位 / 辨识性分析Page 11（2）标志识别对于垃圾箱分类回收工作，标志成为垃圾箱的重要组成部分。具
8、象化图形比抽象化更容易看懂。用最具象化、最常见的图形标识垃圾的分类，这样每个用户（包括小孩子在内）都能够清晰识别，并对垃圾进行准确分类。调研定位 / 辨识性分析它能够使信息传达迅速、准确且直观，使垃圾分类工作能够有效地推广实施。分类垃圾的图形标识说明要通俗易懂、形象，尽可能地多选择用明确且典型的实物图形传递信息；同时，至少使用一种外语文字注释，避免因语言障碍而引起错误使用。Page 12调研定位 / 辨识性分析（3）形状识别现在我国常见的垃圾箱主要有方体和圆柱体，这两种形式的垃圾箱形式简洁、容积大，所以被广泛使用。垃圾箱的形状与结构有很大关系，开口、内相、回收方式都会影响垃圾箱的形状。此外，设
9、计中要注意人们的心理因素，不应只注意形式和美感。美丽的小区放置简陋粗俗的垃圾箱，必将损坏环境的美感，但垃圾箱是不能缺少的，于是与花草相结合的垃圾箱应运而生，他更像是点缀街头的一景。例如：在公共园林环境中，工业生产出的垃圾箱会破坏自然的和谐，仿木质的垃圾箱，才与周围环境融为一体，这些设计别样的垃圾箱在不同的场所装点着我们的生活。Page 13调研定位2.4 用户调查研究（1）公共垃圾桶使用人群（适用人群，目标人群）垃圾桶作为公共环境必不可少的组成元素，其使用者也具有多元化的特点，遍及社会各个群体。主要有清洁工作者和市民使用者。垃圾箱设计的不但要在方便使用者的目的下，同时方便清洁工作者的清洁工作。
10、公共垃圾箱使用人群多元化，涵盖面积广，遍及社会各个群体。但其使用行为，及使用心理都具有显著特点，大致分为四种主要使用者，对其进行行为、心理分析。Page 14调研定位 / 用户调查研究安全与卫生原则。城市居民在使用垃圾箱这类公共设施时需要近距离接触，卫生和安全就显得尤为重要。首先，垃圾箱的制作材料应确保安全，通常选择抗腐蚀性强、易清洁的材料；其次，尽可能避免用手直接接触使用；第三，垃圾箱的造型、结构和尺度设计应符合国家所规定的安全标准，比如生活小区的垃圾箱，造型设计应避免尖锐的棱角，考虑老年人和儿童使用安全与便利，垃圾箱尺度设计要防止儿童爬入而造成意外。人机交互原则。通常扔垃圾的动作过程只有几
11、秒钟，若使用公共垃圾箱时遇到人机交互障碍，比如开启方式费劲或无法迅速判断出投递到哪个分类垃圾箱等问题时，就会给人造成困惑，无法按照设计预想完成操作过程。故垃圾箱设计要遵循易识别、易操作的人机交互原则，并且操作方式与使用要求的文字或图形说明直观易懂。Page 15人人群群分分类类大部分市民，有一定公共道德意识接受过一定程度教育，有较高的行为准则部分年轻人，充满活力，有一定道德意识低教育程度者，或社会道德意识薄弱者行行为为特特点点习惯将饮料瓶、果皮、烟头、废纸等一并投入垃圾箱。一次性投放，忽略“可回收”和“不可回收”等垃圾分类标志。 准确将垃圾进行分类，并准确投放，在公共环境中不会有乱扔垃圾的行为
12、 为娱乐或其他原因采用扔，距离投掷等方式投放垃圾，部分混合垃圾的一次性投放因没找到合适垃圾桶或其他原因，垃圾随手乱扔，或部分混合垃圾一次性投放影影响响垃圾分类形同虚设 充分利用公共垃圾箱，维护了公共环境远距离投掷，不能准确投入垃圾箱，垃圾分类影响力不大随手乱扔，公共垃圾箱作用减少，垃圾分类形同虚设心心理理分分析析经数据显示：80%以上的人并不完全了解为何要进行垃圾分类，90%的人不知道垃圾如何正确细化分类。有人认为，垃圾分类是环卫工人或者垃圾处理厂的事情。受教育程度高，自身行为约束，有强烈的道德意识随意，追求趣味的生活态度。不知道如何进行垃圾分类自身行为约束较弱，公共道德意识单薄。不知道如何进
13、行垃圾分类调研定位 / 用户调查研究Page 16针对于典型使用者的使用心理和使用行为特点做出总结。调研定位 / 用户调查研究就普遍现象来说。市民对垃圾的处理按照国家城市市容环境卫生标准，城市街道、公共场所应保持整洁，不得乱扔烟头、纸屑、瓜皮果核；不得乱倒垃圾、粪便、污水、污物。据各个年龄段以及不同教育程度和问卷的结果显示，个别市民随手丢弃垃圾的行为多产生在没有垃圾箱或垃圾箱间距过长的场所。特别是现代社会人员流动频繁，交往范围广，公共生活领域不断扩大，相互间的监督变得越来越困难。同时，道德生活中仍存在着知行背离的难题。通过对主要群体垃圾箱使用行为，使用心理的粗略分析试图寻找设计突破口。Page
14、 17调研定位 / 设计定位对于造型，可以仿生设计，但是要考虑所仿的生物装垃圾时人们的感受。且应该向开盖式垃圾箱改进，因为方便垃圾清除，其中箱盖处可开启，同时作为回收口使用，避免了下开口垃圾箱垃圾外泄的缺点。而且方便清理而延长了使用寿命。但是还要多些考虑清洁工取垃圾时的方便性和安全性。除此之外，方便卫生，性能可靠，从而帮助用户有效预防接触性感染。对于容量问题，现在的垃圾桶的造型要么采用圆形，要么采用方形，这两种形式的垃圾箱形式简洁，容量大，但是显得单调和呆板，因此可以想一下其它的造型，如球型是否可以等等，或者像一些著名园林里的垃圾箱那样于是富有艺术造型和古香古色的垃圾桶或者智能垃圾箱。Page
15、 18调研定位 / 设计定位现在垃圾箱色彩非常丰富，能够适应不同的使用场所和环境。但是用户主要倾向于绿色。不过我们也可以根据需要设计不同的颜色。使用环境设定为在现代化的绿化较好的中高挡小区，随着城市退休老人的数量的增加，城市居民在住宅小区的时间会更多、更长；住宅小区已不单纯是城市人民生活居住的地方，而且更是城市人民游憩、休闲、体育锻炼、文化、文明活动开展、甚至是工作的地方。这里的垃圾桶界定在这种小区内的休闲场所。Page 19第三章 设计草图Page 20方案1 侧边采用仿树干造型设计，顶部为优美弧度方案2 仿不倒翁设计，底部为半球形。方案3 采用片片直立的木材做外围，型似花瓣。第三章 设计草
