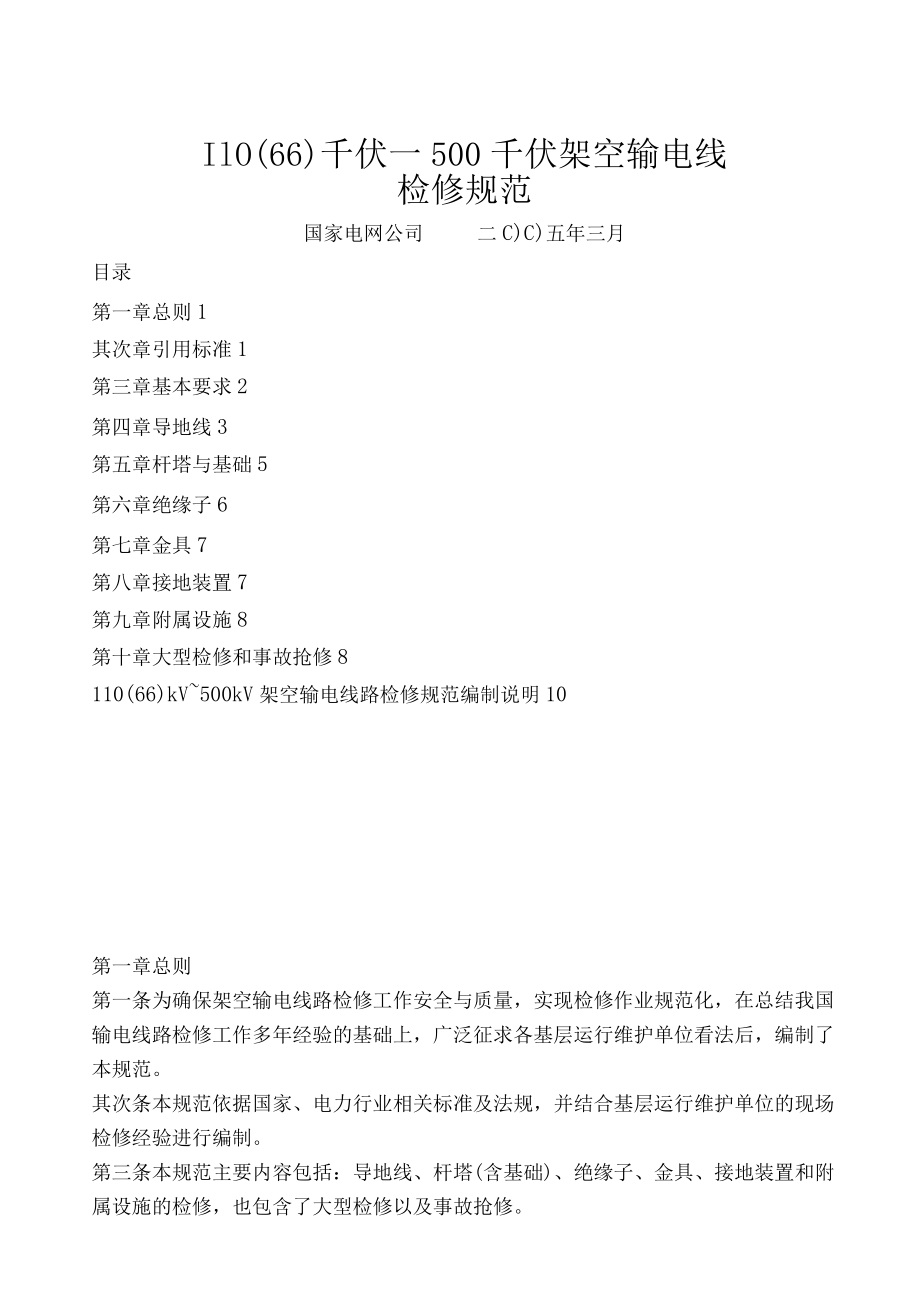

1、IlO(66)千伏一500千伏架空输电线检修规范国家电网公司二C)C)五年三月目录第一章总则1其次章引用标准1第三章基本要求2第四章导地线3第五章杆塔与基础5第六章绝缘子6第七章金具7第八章接地装置7第九章附属设施8第十章大型检修和事故抢修8110(66)kV500kV架空输电线路检修规范编制说明10第一章总则第一条为确保架空输电线路检修工作安全与质量，实现检修作业规范化，在总结我国输电线路检修工作多年经验的基础上，广泛征求各基层运行维护单位看法后，编制了本规范。其次条本规范依据国家、电力行业相关标准及法规，并结合基层运行维护单位的现场检修经验进行编制。第三条本规范主要内容包括：导地线、杆塔(

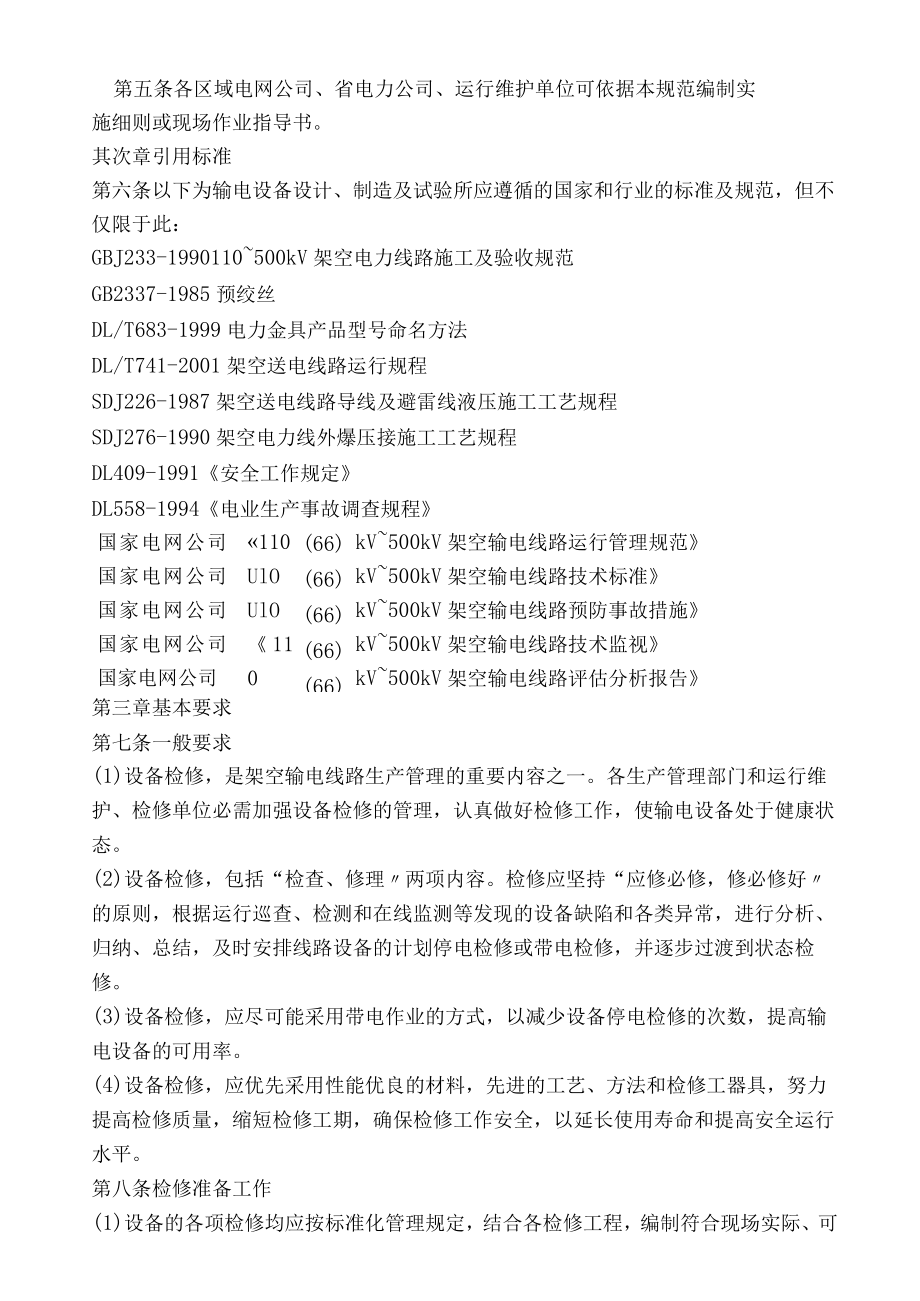

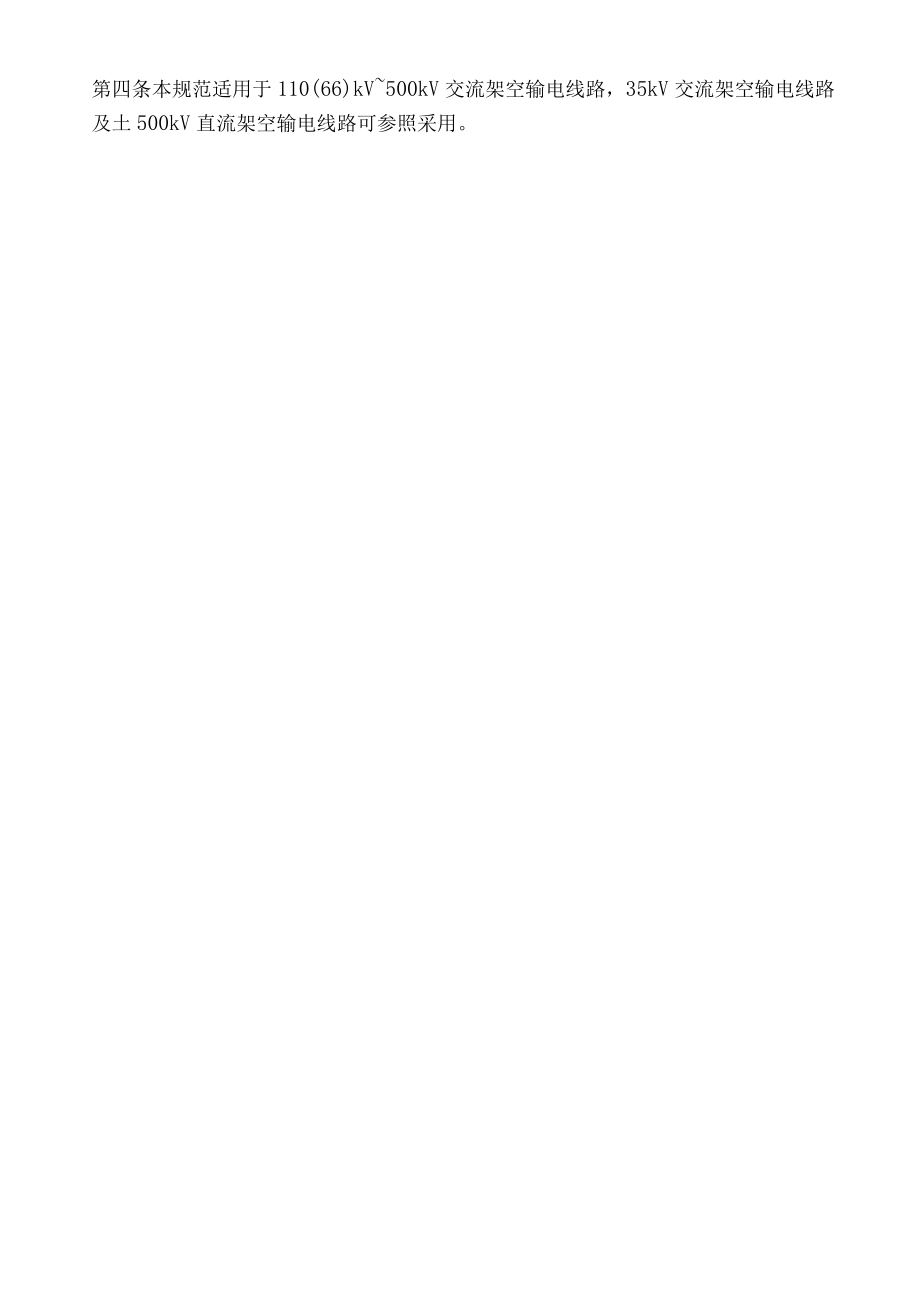

2、含基础)、绝缘子、金具、接地装置和附属设施的检修，也包含了大型检修以及事故抢修。第四条本规范适用于110(66)kV500kV交流架空输电线路，35kV交流架空输电线路及土500kV直流架空输电线路可参照采用。第五条各区域电网公司、省电力公司、运行维护单位可依据本规范编制实施细则或现场作业指导书。其次章引用标准第六条以下为输电设备设计、制造及试验所应遵循的国家和行业的标准及规范，但不仅限于此：GBJ233-1990110500kV架空电力线路施工及验收规范GB2337-1985预绞丝DL/T683-1999电力金具产品型号命名方法DL/T741-2001架空送电线路运行规程SDJ226-198
3、7架空送电线路导线及避雷线液压施工工艺规程SDJ276-1990架空电力线外爆压接施工工艺规程DL409-1991安全工作规定DL558-1994电业生产事故调查规程国家电网公司国家电网公司 国家电网公司 国家电网公司 国家电网公司110UlO UlO 110 UlO(66)(66)(66)(66)(66)kV500kV架空输电线路运行管理规范kV500kV架空输电线路技术标准 kV500kV架空输电线路预防事故措施 kV500kV架空输电线路技术监视kV500kV架空输电线路评估分析报告第三章基本要求第七条一般要求(1)设备检修，是架空输电线路生产管理的重要内容之一。各生产管理部门和运行维护
4、、检修单位必需加强设备检修的管理，认真做好检修工作，使输电设备处于健康状态。(2)设备检修，包括“检查、修理两项内容。检修应坚持“应修必修，修必修好的原则，根据运行巡查、检测和在线监测等发现的设备缺陷和各类异常，进行分析、归纳、总结，及时安排线路设备的计划停电检修或带电检修，并逐步过渡到状态检修。(3)设备检修，应尽可能采用带电作业的方式，以减少设备停电检修的次数，提高输电设备的可用率。(4)设备检修，应优先采用性能优良的材料，先进的工艺、方法和检修工器具，努力提高检修质量，缩短检修工期，确保检修工作安全，以延长使用寿命和提高安全运行水平。第八条检修准备工作(1)设备的各项检修均应按标准化管理
5、规定，结合各检修工程，编制符合现场实际、可操作的作业指导书，编制组织措施、技术措施、安全措施和检修程序等。对大型、繁杂和难度较大的检修作业工程，应编制本次检修工程的施工方案，经本单位生产、技术主管领导批准后实施。(2)对较繁杂的检修工程，应根据检修工作内容组织工作票签发人和工作负责人进行现场勘察，并作好记录。(3)现场勘察应查看检修作业现场的设备现状，作业环境、危险点及交织跨越等，根据现场勘察结果。第九条其他本卷须知(1)停电检修工作中，若遇雷、雨或风力超过6级等恶劣天气时，一般不宜继续进行。(2)带电作业应依照线路安全工作规程的要求，在良好天气下进行。作业中遇有雷电活动或空气湿度大于80%时
6、，应暂停进行。风力大于5级时，一般不宜进行带电作业。(3)从事本次检修的作业人员，必需身体健康、精神状态良好。作业前，工作负责人必需了解全体工作人员的身体健康状况和精神状态，以确保检修工程的安全、顺利完成。(4)在33OkV及以上电压等级的带电杆塔上作业，作业人员一般应采取穿着静电防护服等防静电感应措施。必要时，22OkV线路带电杆塔上作业也可采取防静电感应措施。(5)在停电线路上检修前，作业人员必需挂好个人保安线(即携带式单相接地线)后，才能进入导线工作。(6)根据不同的检修工程，应配备符合相应电压等级、机械荷载、试验合格、数量足够的设备、材料、工器具。第四章导地线第十条一般要求：(1)导地
7、线的连接必需使用与之配套的接续管及耐张线夹。连接后的握着强度在架线施工前应进行试件试验,试件不得少于3组(允许接续管与耐张线夹合为一组试件)，其试验握着强度对液压及爆压都不得小于导地线保证计算拉断力的95虬(2)导地线修补、切断重接后，新部件的强度和参数不得低于原设计要求。1)导地线切断重接工作应事先取连接试件做机电性能试验，试验合格后方可在检修施工中应用。2）小截面导线采用螺栓式耐张线夹及钳接纳连接时，其试件应分别制作。螺栓式耐张线夹握着强度不得小于导线保证计算拉断力的90%o钳接纳连接握着强度不得小于导线保证计算拉断力的95%o地线连接握着强度应与导线相对应。（3）不同材质、不同规格、不同
8、绞制方向的导地线严禁在一个耐张段内连接。（4）在一个档距内每根导地线上只允许有一个接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足以下规定：1）接续管或补修管与耐张线夹间的距离不应小于15m。2）接续管或补修管与悬垂线夹的距离不应小于5m。3）接续管或补修管与间隔棒的距离不宜小于0.5瞑4）宜减少因损伤而增加的接续管。（5）进行导地线更换或调整弧垂时，应进行应力计算，并根据导地线型号、牵引张力正确选用工器具和设备。（6）导地线弧垂调整后,应满足DL/T741-2001要求。第十一条工程（1）开启线夹检查：1）线路发生雷害、污闪、导地线覆冰、导地线舞动等异常状况时，应对异常区段内的导
9、地线线夹（悬垂线夹、并沟线夹、T型线夹、间隔棒等）进行重点检查；2）线路长期输送大负荷时，应适时开启线夹抽查；3）线路运行年限较长或高差较大者，应根据运行状况开启线夹检查（重点抽查）。（2）导线打磨处理线伤：导线在同一处的损伤同时符合下述状况时，可不作补修，只将损伤处棱角与毛刺用0#砂纸磨光：1）铝、铝合金绞线单丝损伤深度小于直径的1/2；2）钢芯铝绞线及钢芯铝合金绞线损伤截面积为导电部分截面积的5%及以下；3）单金属绞线损伤截面积为4%及以下。（3）单丝缠绕处理导地线损伤：1）将受伤处线股处理平整。2）导地线缠绕材料应与被修理导地线的材质相适应，缠绕紧凑，并将受伤部分全部覆盖，距损伤部位边缘
10、单边长度不得小于50mm。（4）补修预绞丝处理导线损伤：1）将受伤处线股处理平整。2)补修预绞丝长度不得小于3个节距，并符合GB2337T985的规定。3)补修预绞丝应与导线接触紧凑，其中心应位于损伤最严重处，并应将损伤部位全部覆盖。(5)补修管修补导地线损伤：1)将损伤处的线股恢复原绞制状态。2)补修管应完全覆盖损伤部位，其中心位于损伤最严重处，两端应超出损伤部位边缘20mm以上。3)补修管可采用液压或爆压。其操作必需符合SDJ226-1987、SDJ276-1990的规定。(6)导线在同一处损伤符合下述状况之一时，必需切断重接：1)导线损伤的截面积超过采用补修管补修范围的规定时。2)连续损
11、伤的截面积没有超过补修管补修的规定，但其损伤长度已超过补修管的补修范围。3)金钩、破股使钢芯或内层铝股形成无法修复的永久变形。(7)切割导线铝股时严禁伤及钢芯。导地线的连接部分不得有线股绞制不良、断股、缺股等缺陷。连接后管口附近不得有明显的松股现象。(8)采用钳接或液压连接导线时，应使用导电脂。第十二条验收导地线检修完成后，必需按GBJ233-1990其次章、第七章、第九章、GB2337-1985DL/T741-2001规定进行验收，合格后方可恢复运行。第五章杆塔与基础第十三条一般要求(1)更换、补加的杆塔部件不得低于设计值；(2)螺栓紧固扭矩应符合GBJ233T990第六章要求；(3)检修后
12、杆塔的防盗、防松措施不得低于原标准。(4)基础修补后，其标准不得低于原设计值。第四十条工程(1)混凝土电杆裂纹处理：应根据实际状况采取打套筒(抽水灌混凝土)、加装抱箍等补强、加固措施或更换处理。混凝土电杆倾斜处理：D倾斜电杆在扶正处理前必需打好临时拉线；2)独立式电杆的倾斜扶正必需将根部开挖后方可处理；3)倾斜扶正应采用紧线器具进行微调，严禁采用人(机械)拉大绳的方法。(3)杆塔防腐处理1)杆塔防腐寻常采用涂刷防腐漆的方法，电杆钢圈接头的防腐也可采用环氧树脂、水泥包覆的方法处理；2)采用涂刷防腐漆，应严格依照“除锈、底漆、面漆的工艺程序。(4)补加、更换塔材1)新更换或补装的铁塔零部件，其螺栓
13、紧固应达到规定的扭矩；2)铁塔构件变形未超过规定限度时,可采取冷矫正方法矫正；3)更换铁塔主材前,应制定施工技术方案。(5)拉线检修拉线检修一般为：调整、补修、更换。1)杆塔上有人工作时，严禁调整拉线。2)拉线断股未超过修补范围时应采取缠绕方法补修。3)杆塔拉线更换时必需事先打好可靠临时拉线、严禁利用临时拉线、非标准拉线代替永久拉线。4)更换后拉线的机械强度不得低于原设计标准，并采取防盗措施。(6)基础检修1)装配式基础、洪水冲刷严重的基础需要加固(或防腐)时，应事先打好杆塔临时拉线。2)修补、补强基础时，混凝土中严禁掺入氯盐，不同品种的水泥不应在同一个基础腿中同时使用。第十五条验收杆塔与基础
14、检修完成后，必需按GBJ233T990其次章、第四章、第五章、第六章、第九章和DL/T741-2001的规定进行验收合格后，方可恢复运行。第六章绝缘子第十六条一般要求(1)更换绝缘子片(串)时应复核导线荷载，并据此选用工器具。(2)带电检测瓷质绝缘子时，发现劣化绝缘子片数超过规程规定时，应当即中止检测。(3)直线杆塔的绝缘子串顺线路方向偏移的处理,应参照DL/T741-2001的要求。第十七条工程(1)检查1)各连接金属销有无脱落、锈蚀，钢帽、钢脚有无偏斜、裂纹、变形或锈蚀现象。2）瓷质（玻璃、瓷棒）绝缘子有无闪络、裂纹、灼伤、破损等痕迹。3）复合绝缘子有无伞裙损伤、端部密封不良等状况。（2）
15、清扫1）绝缘子清扫一般采用停电清扫和带电清扫两种方式。2）瓷质（玻璃）绝缘子停电清扫应逐片进行，对有污垢严重的绝缘子应使用清洗济进行擦拭。（3）更换1）新更换的绝缘子应完好无损、表面清洁，瓷绝缘子的绝缘电阻宜用5000V绝缘摇表进行测量，电阻值应大于500M。2）绝缘子串钢帽、绝缘体、钢脚应在同一轴线上，销子齐全完好、开口方向与原线路一致。3）复合绝缘子更换时，应用软质绳索吊装，严禁踩踏、挤压。4）更换绝缘子片（串）前，应做好防止导地线脱落的保护措施。第十七条验收绝缘子清扫、更换完成后，必需按GBJ233T990其次章、第七章、第九章和DL/T741-2001的规定进行验收，合格后方可恢复运行。第七章金具第十八条一般要求（1）更换后的金具应符合原设计要求，连接可靠，严禁以小代大。（2）50OkV线路检修时，应防止金具表面产生毛刺或凸起。（3）更换导地线的连接金具前，应采取防止导地线脱落的保护措施。第十九条工程（1）检查1）金具应无变形、锈蚀、松动、开焊、裂纹，连接处应转动灵活。
