《18产品生态设计方案（根据企业实际情况修改）.docx》由会员分享，可在线阅读，更多相关《18产品生态设计方案（根据企业实际情况修改）.docx（5页珍藏版）》请在第壹文秘上搜索。

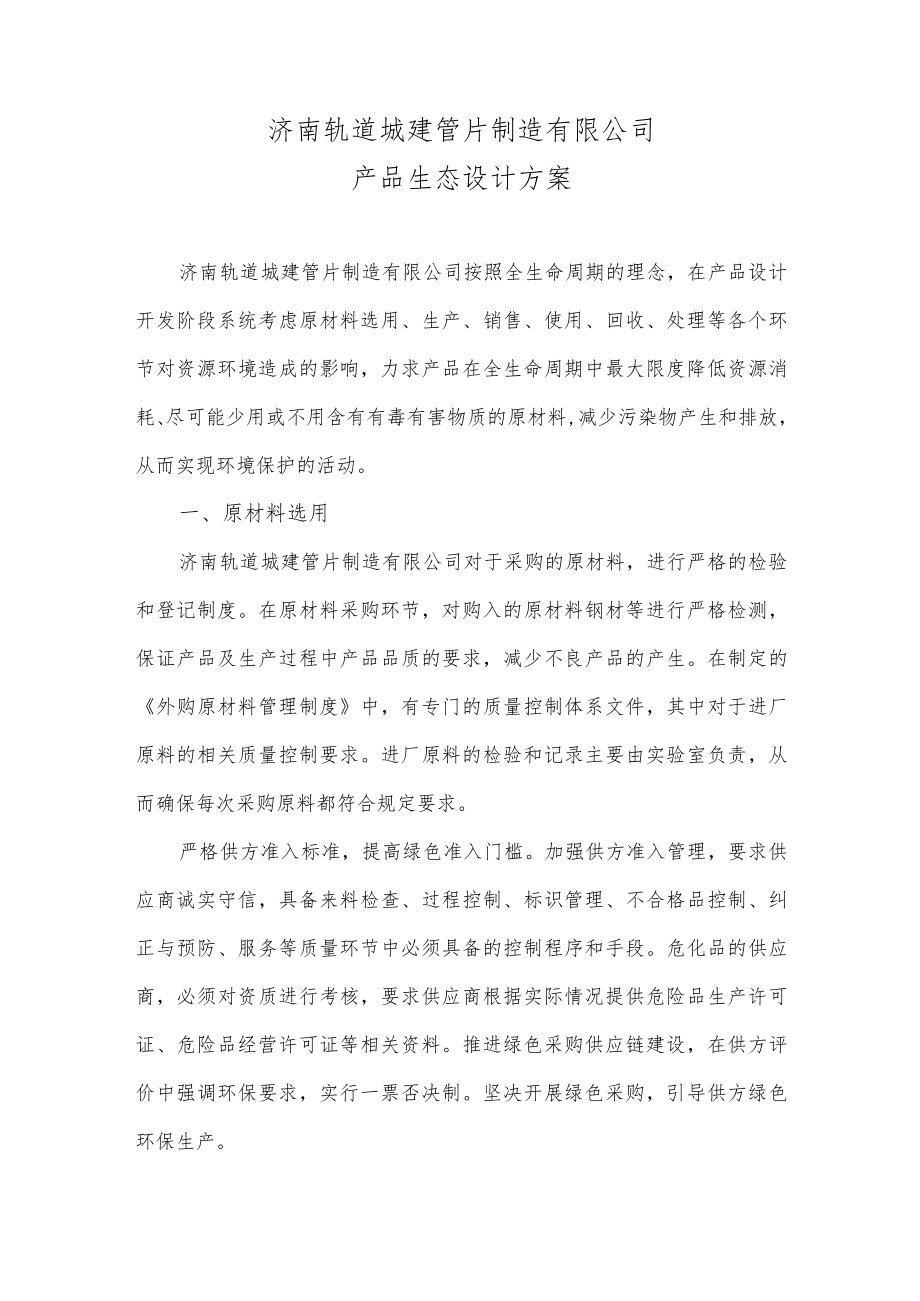

1、济南轨道城建管片制造有限公司产品生态设计方案济南轨道城建管片制造有限公司按照全生命周期的理念，在产品设计开发阶段系统考虑原材料选用、生产、销售、使用、回收、处理等各个环节对资源环境造成的影响，力求产品在全生命周期中最大限度降低资源消耗、尽可能少用或不用含有有毒有害物质的原材料,减少污染物产生和排放，从而实现环境保护的活动。一、原材料选用济南轨道城建管片制造有限公司对于采购的原材料，进行严格的检验和登记制度。在原材料采购环节，对购入的原材料钢材等进行严格检测，保证产品及生产过程中产品品质的要求，减少不良产品的产生。在制定的外购原材料管理制度中，有专门的质量控制体系文件，其中对于进厂原料的相关质量

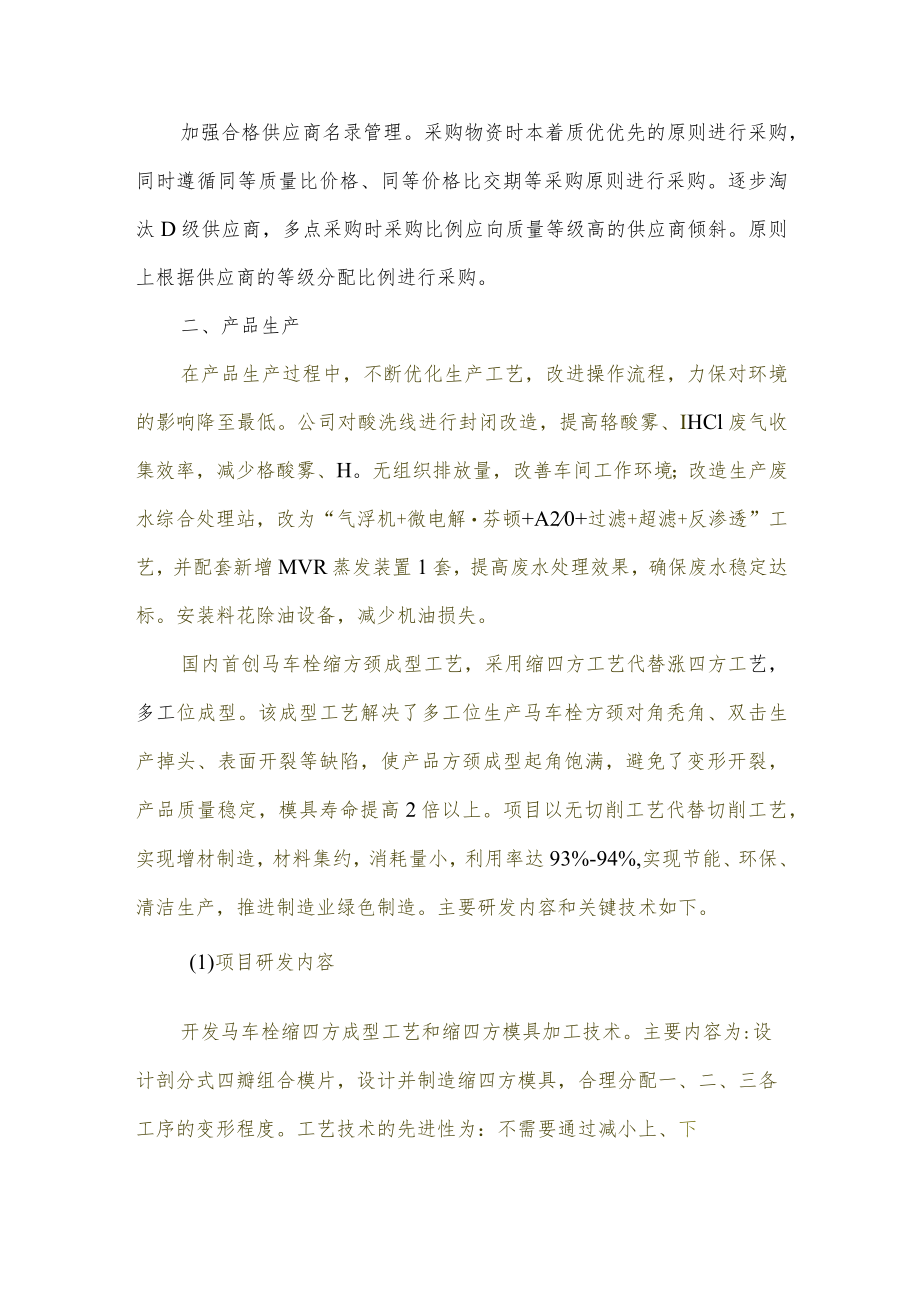

2、控制要求。进厂原料的检验和记录主要由实验室负责，从而确保每次采购原料都符合规定要求。严格供方准入标准，提高绿色准入门槛。加强供方准入管理，要求供应商诚实守信，具备来料检查、过程控制、标识管理、不合格品控制、纠正与预防、服务等质量环节中必须具备的控制程序和手段。危化品的供应商，必须对资质进行考核，要求供应商根据实际情况提供危险品生产许可证、危险品经营许可证等相关资料。推进绿色采购供应链建设，在供方评价中强调环保要求，实行一票否决制。坚决开展绿色采购，引导供方绿色环保生产。加强合格供应商名录管理。采购物资时本着质优优先的原则进行采购，同时遵循同等质量比价格、同等价格比交期等采购原则进行采购。逐步淘
3、汰D级供应商，多点采购时采购比例应向质量等级高的供应商倾斜。原则上根据供应商的等级分配比例进行采购。二、产品生产在产品生产过程中，不断优化生产工艺，改进操作流程，力保对环境的影响降至最低。公司对酸洗线进行封闭改造，提高辂酸雾、IHCl废气收集效率，减少格酸雾、H。无组织排放量，改善车间工作环境；改造生产废水综合处理站，改为“气浮机+微电解芬顿+A20+过滤+超滤+反渗透”工艺，并配套新增MVR蒸发装置1套，提高废水处理效果，确保废水稳定达标。安装料花除油设备，减少机油损失。国内首创马车栓缩方颈成型工艺，采用缩四方工艺代替涨四方工艺，多工位成型。该成型工艺解决了多工位生产马车栓方颈对角秃角、双击
4、生产掉头、表面开裂等缺陷，使产品方颈成型起角饱满，避免了变形开裂，产品质量稳定，模具寿命提高2倍以上。项目以无切削工艺代替切削工艺，实现增材制造，材料集约，消耗量小，利用率达93%-94%,实现节能、环保、清洁生产，推进制造业绿色制造。主要研发内容和关键技术如下。(1)项目研发内容开发马车栓缩四方成型工艺和缩四方模具加工技术。主要内容为:设计剖分式四瓣组合模片，设计并制造缩四方模具，合理分配一、二、三各工序的变形程度。工艺技术的先进性为：不需要通过减小上、下模的间隙来涨四方。在终徽工序中，该工艺的方颈凹模片的四片组合模未裂先分，减小了凹模片承受的力量，减小了成型力量，使得产品方颈起角饱满，消除
5、了螺栓掉头隐患，且减少表面裂口缺陷，提高产品质量。此外，在模具设计和制作方面，在合金下模电打四方沉孔,与四方模片匹配使用，保证了方颈下1545的斜度。开发与成型工艺相匹配的表面处理技术。创新材料热处理工艺，使用多种材料满足不同强度的要求。对材料进行光亮球化退火工艺，低中碳钢球化体评级球化，硬度控制在HRB85以下，材料表面不脱碳、不增碳。优化后的材料，利于冷锻成型，降低了锻锻力量，避免了成品裂口，减少产品表面出现裂纹等缺陷，保障了产品质量。同时，改进后的材料有利于冷锻变形，提高了模具寿命和生产效率。马车栓加工工艺技术路线如下：,一直IJ_t钢材1光亮退火T冷锻成形搓丝T热处理T表面处理.J验收
6、包装一盐雾实验（2）关键技术难点及技术创新点传统工艺存在螺栓掉头失效概率，螺栓掉头为施加扭矩拧紧或服役过程中的严重问题。传统生产方式双击生产，变形次数少且变形量大，为保证起角，初徽工序时操作者对车间隙太小，存在掉头缺陷。本项目创新性地采用缩四方工艺，通过优化变形分配，分散了变形力量，消除马车栓掉头隐患。创新工艺缺陷率与传统工艺相比，降传统马车栓产品的最大质量问题出现在方颈成形工序，存在方颈的对角秃角缺陷，是最大的工艺难题。本项目四瓣组合模片及创新成型工艺，并通过合理分配一、二、三各工序的变形程度，平衡各方面受力，使得产品方颈起角饱满。传统马车栓表面，存在一定概率的变形开裂，与生产过程中的材料元
7、素、硬度、强度、偏析和组织状态等原因有关。本项目对材料进行光亮球化退火工艺，表面不脱碳、不增碳，利于冷徽成型，减少产品表面开裂缺陷，减少产品表面开裂缺陷。模具寿命关系到生产效率，本项目通过创新表面材料和热处理，以及缩四方工艺减小模片成型力量，提高模具寿命2倍以上J本项目采用无切削成型工艺，不切边，没有料花，材料利用率达9394%以上，材料集约，消耗量小，因此产品附加值较高。（3）产品技术性能质量指标产品尺寸指标：符合ASMEBI8.5半圆方颈螺栓的标准，方颈下方必须带15-45的斜度。机械性能指标：符合SAEJ4295级、8级标准；抗拉强度为5级827Mpa,8级1034Mpa;硬度为5级HRC35-34,8级HED33-99o表面材料和性能：5级产品采用SWRCH45生产，8级产品选用ML40Cr生产；按JBT5074-2007低中碳钢球化体评级球化，硬度控制在HRB85以下；表面处理按ASTMFI941,镀锌，最小烟雾试验24h以上。三、回收处理工厂生产的产品本身不具备可回收利用性，产生的固体废弃物大多为钢材边角料，工厂目前的处理方式主要为出售。济南轨道城建管片制造有限公司
