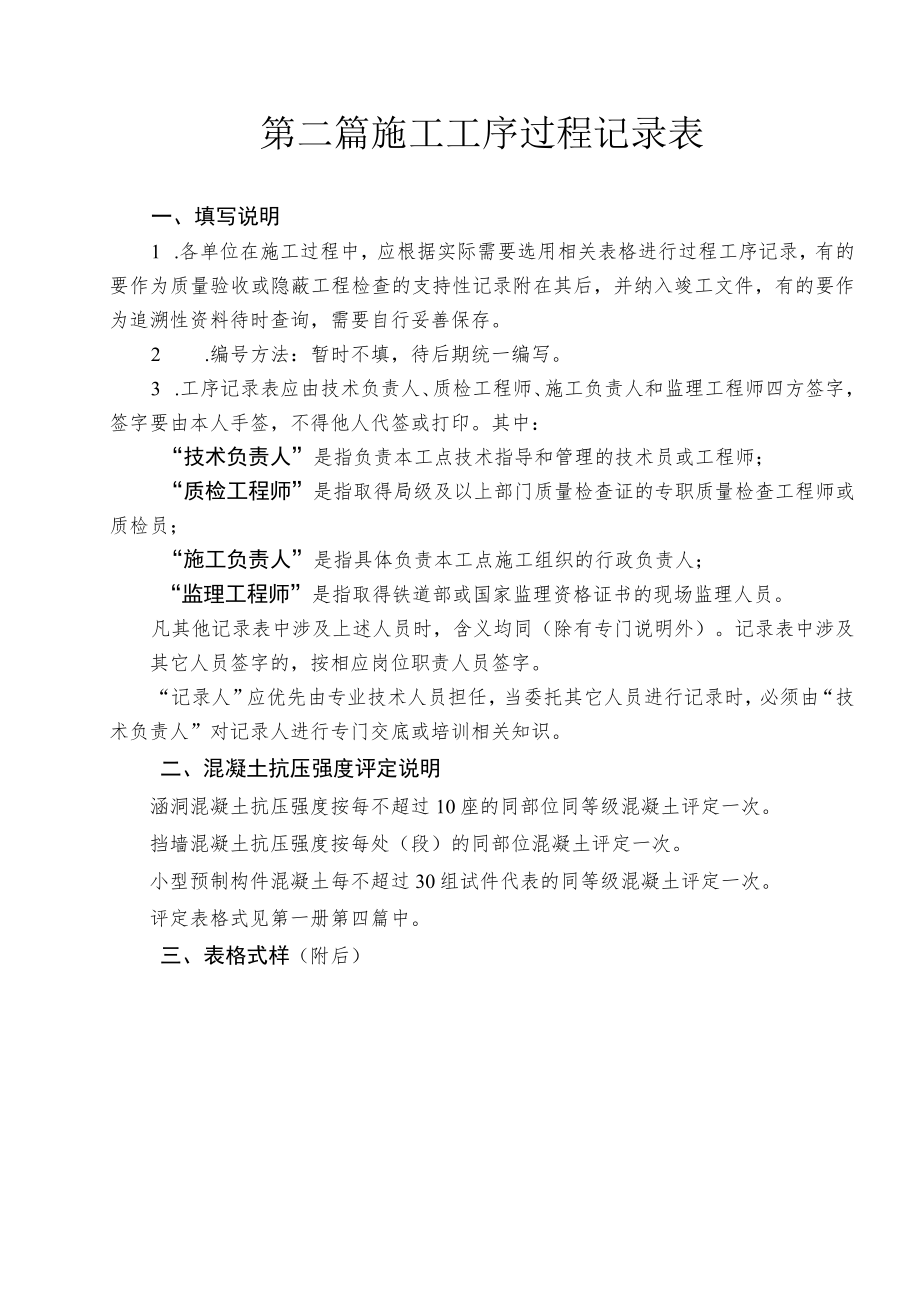

1、第二篇施工工序过程记录表一、填写说明1 .各单位在施工过程中,应根据实际需要选用相关表格进行过程工序记录,有的要作为质量验收或隐蔽工程检查的支持性记录附在其后,并纳入竣工文件,有的要作为追溯性资料待时查询,需要自行妥善保存。2 .编号方法:暂时不填,待后期统一编写。3 .工序记录表应由技术负责人、质检工程师、施工负责人和监理工程师四方签字,签字要由本人手签,不得他人代签或打印。其中:“技术负责人”是指负责本工点技术指导和管理的技术员或工程师;“质检工程师”是指取得局级及以上部门质量检查证的专职质量检查工程师或质检员;“施工负责人”是指具体负责本工点施工组织的行政负责人;“监理工程师”是指取得铁
2、道部或国家监理资格证书的现场监理人员。凡其他记录表中涉及上述人员时,含义均同(除有专门说明外)。记录表中涉及其它人员签字的,按相应岗位职责人员签字。“记录人”应优先由专业技术人员担任,当委托其它人员进行记录时,必须由“技术负责人”对记录人进行专门交底或培训相关知识。二、混凝土抗压强度评定说明涵洞混凝土抗压强度按每不超过10座的同部位同等级混凝土评定一次。挡墙混凝土抗压强度按每处(段)的同部位混凝土评定一次。小型预制构件混凝土每不超过30组试件代表的同等级混凝土评定一次。评定表格式见第一册第四篇中。三、表格式样(附后)路基工程(含支档)一、填写说明1 .地基桩基部分填写说明:(I)CFG桩、管桩
3、施工,同一排的桩做在同一张表格中,当一页记录不下需要增加页时,只保留中间部分表栏。(2)混凝土灌注桩部分使用第一册中:桥梁钻孔灌注桩的工序过程控制表。2 .路堤填筑、路堑、过渡段、支挡结构、路基附属工程施工,有关工序检查记录表均采用新验收标准“检验批施工质量验收记录表”,本篇不在单另增加表格。避免工序记录与检验批施工验收记录重复。3 .本册路基地基处理仅列CFG桩和管桩,如遇其他类型表格另行制定。4 .路基桩编号采用左线桩中心里程+从上往下排竖号的编号原则。具体如图所示:OO左线OCOC唐山I一OOOO路基桩号编制原她从上往下排,以左线中心里程为羯例3号桩里程为DK159+720Q0.则5号桩
4、完整编号为:DKl59+720Qo-5二、表格式样(附后)京唐铁路打(压)入桩桩位、标图记录表编号:标段名称施工单位单位工程工程部位控制桩里程及位置中心位置坐标桩位编号到左线中心的距离(In)桩顶标高(m)AB设计距离实测距离偏差(mm)设计实测偏差(mm)XYXY示意图作业人记录人技术负责人(工点技术员)施工负责人(工点施工负责人)质检工程师(持证专职)监理工程师(持有总公司或国家证件)京唐铁路打(压)入桩施工记录表编号:标段名称施工单位单位工程工程部位桩的规格尺寸:桩顶设计标高:设计桩长:桩机类型:压力表换算值:MPat桩号起讫时间桩节顺序压桩下沉读数(MPa)倾斜度最终读数(MPa)送桩
5、深JS(In)桩位偏差(mm)接桩时间记录人里程桩位编号节长123456789101112允许偏差值(%)实际值(%)第一节第二节第一节第二节第一节第二节第一节第二节第一节第二节第一节第二节第一节第二节作业人技术负责人施工负责人质检工程师监理工程师京唐铁路打(压)入桩施工记录表编号:工程(标段)名称施工单位单位工程工程部位桩的规格尺寸:桩顶设计标高:设计桩长:桩机类型:压力表换算值:MPat桩号打桩日期节数桩入土每米锤击次数(击)最后阶段倾斜度(m)跪僦(m)接桩时间记录人里程桩位编号12345678910送桩锤击数落锤高度(In)平均贯入度(cm/10击)(%)设计值()实际值作业人:技术负责人施工负责人质检工程师监理工程师京唐铁路CFG桩桩位、标Wj记录表编号:标段名称施工单位单位工程工程部位控制桩里程及位置控制桩中心位置坐标桩位编号到左线中心的距离(In)庄顶标高(m)AB设计距离实测距离偏差(mm)设计实测偏差(mm)XYXY示意图作业人记录人技术负责人施工负责人质检工程师监理工程师二涵洞工程(含通道)一、填写说明1 .管桩基础部分工序施工记录表采用路基管桩施工工序过程记录表。2 .其他部分的工序施工记录表可按新验收标准中“检验批施工质量验收记录”内容及本册规定格式,由施工单位和监理单位酌情制定执行,本篇不再单另增加表格。
