1、1、工程概况XX万达文化旅游城Bl地块工程，位于XX市滨湖区蠡湖大道西侧、南湖中路北侧。小区总建筑面积约为30.8万平方M,其中地上23.1万平方M,地下7.7万平方Mo本工程由3栋45层超高层住宅、2栋34层高层住宅、10栋6层多层住宅、若干23层沿街商业楼及BIT、Bl-2一层地下车库组成（无人防）。2.编制依据2.1 工程设计图纸、施工组织设计及相关的施工文件；2.2 2国家、部、省、市有关工程建设的法律、法规；2.3 3建筑施工脚手架实用手册2.4 建筑地基基础设计规范GB50007-20112.5 建筑施工安全检查标准JGJ59-20112.6 建筑施工高处作业安全技术规范JGJ80
2、-912.7 建筑施工扣件式钢管脚手架安全技术规范JGJI30-20113、方案选择2.8 1根据本工程地下室的特点，为了保证安全文明施工及外墙防水卷材施工、防水保护层施工提供条件，在地下室结构外围搭设落地式双排扣件式钢管脚手架，脚手架四周根据现场实际状况挂设安全密目网。2.9 本工程因场地狭小，基坑支护分为拉森钢板桩支护及自然放坡挂网喷浆支护，土方开挖完成后，外墙离基坑底间距为1M,考虑到外墙防水施工需要，脚手架内侧立杆均离外墙面0.3M,具体搭设方法主详见（节点图一、节点图二）。4、施工工艺流程4. 1脚手架搭设工艺准备工作一垫板底座一立杆一横杆一安装连墙件一安装密目网（根据需要设置）一A
3、铺设脚手板4. 2脚手架拆除工艺密目网一脚手板一横杆一立杆一连墙件5、施工方法5. 1脚手架基础由于落地式双排脚手架落在地下室底板面和地下室底板外自然土质地基上，有足够的承载力，故脚手架立杆落在土层上的一面设IOOXlOoX20mm的木垫板，垫板应确切地放在立杆的定位线上，脚手架不能设置在排水沟内，以防止脚手架基础被水浸泡。5. 2脚手架搭设脚手架搭设立杆、大横杆、小横杆等杆件间距除符合下述要求外，还应满足规范要求，遇施工限制出入口需要加大间距时，应按规范要求进行加固，设双立杆。（1）外脚手架基坑放坡部位采用双排48X3.Omm钢管搭设，立杆的横距0.8M、纵距1.5M、横杆的步距L8M、内立

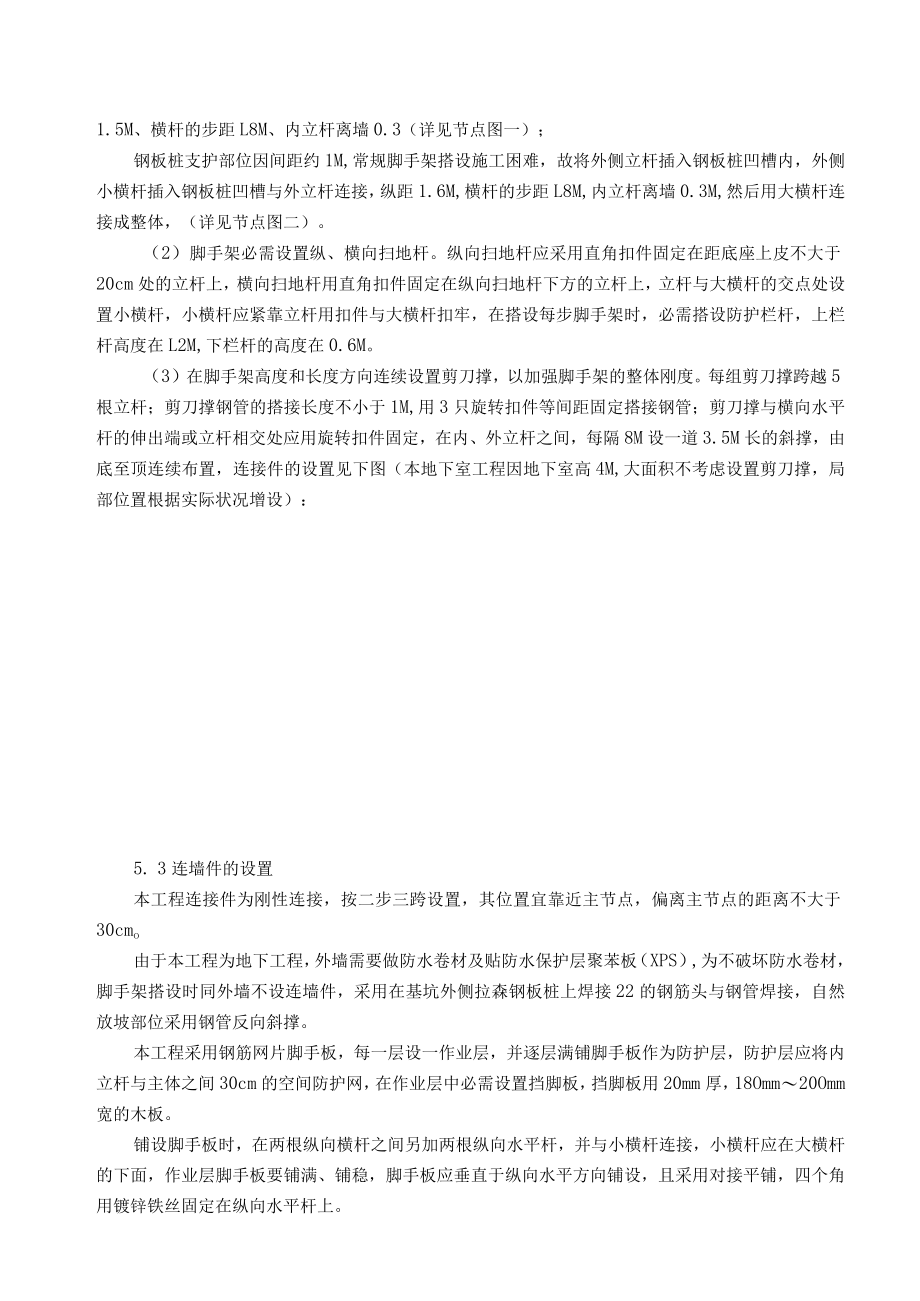

4、杆离墙0.3（详见节点图一）；钢板桩支护部位因间距约1M,常规脚手架搭设施工困难，故将外侧立杆插入钢板桩凹槽内，外侧小横杆插入钢板桩凹槽与外立杆连接，纵距1.6M,横杆的步距L8M,内立杆离墙0.3M,然后用大横杆连接成整体，（详见节点图二）。（2）脚手架必需设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20cm处的立杆上，横向扫地杆用直角扣件固定在纵向扫地杆下方的立杆上，立杆与大横杆的交点处设置小横杆，小横杆应紧靠立杆用扣件与大横杆扣牢，在搭设每步脚手架时，必需搭设防护栏杆，上栏杆高度在L2M,下栏杆的高度在0.6M。（3）在脚手架高度和长度方向连续设置剪刀撑，以加强脚手
5、架的整体刚度。每组剪刀撑跨越5根立杆；剪刀撑钢管的搭接长度不小于1M,用3只旋转扣件等间距固定搭接钢管；剪刀撑与横向水平杆的伸出端或立杆相交处应用旋转扣件固定，在内、外立杆之间，每隔8M设一道3.5M长的斜撑，由底至顶连续布置，连接件的设置见下图（本地下室工程因地下室高4M,大面积不考虑设置剪刀撑，局部位置根据实际状况增设）：5. 3连墙件的设置本工程连接件为刚性连接，按二步三跨设置，其位置宜靠近主节点，偏离主节点的距离不大于30cmo由于本工程为地下工程，外墙需要做防水卷材及贴防水保护层聚苯板（XPS）,为不破坏防水卷材，脚手架搭设时同外墙不设连墙件，采用在基坑外侧拉森钢板桩上焊接22的钢筋
6、头与钢管焊接，自然放坡部位采用钢管反向斜撑。本工程采用钢筋网片脚手板，每一层设一作业层，并逐层满铺脚手板作为防护层，防护层应将内立杆与主体之间30cm的空间防护网，在作业层中必需设置挡脚板，挡脚板用20mm厚，18Omm20Omm宽的木板。铺设脚手板时，在两根纵向横杆之间另加两根纵向水平杆，并与小横杆连接，小横杆应在大横杆的下面，作业层脚手板要铺满、铺稳，脚手板应垂直于纵向水平方向铺设，且采用对接平铺，四个角用镀锌铁丝固定在纵向水平杆上。6. 4密目网的设置脚手架使用密目安全网全封闭，密目网设置在外排立杆的内侧，用尼龙绳将密目网之间绑扎，每隔25Cm与脚手架环扣系牢。800100*100*20
7、型块节点图立面图（根据需要设置剪力撑及安全网）节点图二节点图二剖面图6、施工要求及安全技术措施7. 1施工要求本工程脚手架的材料、搭设、使用及拆除均应依照施工设计、国家相关的规范、规程及省、市有关文件的规定执行。8. 1.1材料要求1）脚手架钢管采用48X3.0普通焊管，其质量应符合国家标准要求。阻止使用有明显变形、裂纹和严重锈蚀的钢管，严禁在钢管上打孔。2）扣件式脚手架采用可锻铸铁制作的扣件，其质量应符合国家标准要求。脚手架采用的扣件，在螺栓拧紧力距达65Nm时，不发生破坏。严禁使用加工不合格、锈蚀和有裂纹的扣件，出现滑丝的螺栓必需更换。3）脚手板主要采用6.550X200钢筋网，每块重量不
8、应大于30kg,其材质应符合国家标准的规定；钢筋网四角各绑扎直经为16#镀锌钢丝1道。4）进场的钢管、扣件、脚手板等材料，应按规范的要求进行检查、验收。对不符合要求的材料，不允许使用；经验收合格的钢管、扣件、脚手板应分类堆放，钢管外表应喷上防锈油漆，以保持其完好、无锈蚀、弯瘪，堆放场地不得有积水，安全网必需使用符合建管局要求的产品。8.1. 2搭设要求D脚手架的搭设作业，必需在统一指挥下，严格依照规定的程序进行。2）按施工设计放线、铺垫板、设置底座或标定立杆位置；四边脚手架应从一个角部开始并向两边延伸交圈搭设。3）脚手架必需协同施工进度搭设，一次搭设高度不应超过相邻的楼层以上二步；剪刀撑、斜杆
9、等整体拉结杆件和楼层连接件应随搭升的架子一起及时设置；装设楼层连接件及其它撑拉杆时，应注意把握拉的松紧程度，避免引起杆件的明显变形。4）脚手板搭接平铺时，其搭接长度不应小于20cm,且应在搭接段的中部设有支撑横杆；铺板严禁出现端头超出支撑横杆25cm以上未作固定的探头板。5）立杆的对接扣件应交织布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50cm,各接头中心至主节点的距离不宜大于布局的l3o6）脚手架搭设中不得随便改变构架设计、减少杆配件设置。7）对立杆纵距作210Cnl的构架尺寸放大，确有实际状况需要对构架作调整和改变时，应提交和请示技
10、术主管人员解决。5.1. 3脚手架拆除脚手架拆除时应符合以下规定：D脚手架拆除前应检查扣件连接、连接件、支撑体系等是否符合构造要求：应清除脚手架上杂物及地面障碍物必需由上而下逐层拆除，严禁上下同时作业。2）连接件必需随脚手架逐层拆除，严禁先将连接件整层或数层拆除后，再拆除脚手架；分段拆除高差小于二步，如高差大于二步，应增设连接件加固。3）在拆除过程中，凡己松开连接的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件：拆除的脚手架杆、板应分段放置，及时用塔吊运至地面，并按指定地点堆放、外运。5. 1.4脚手架验收标准规范D脚手架及其它地基基础应按规范规定的时间阶段和内容进行定期检查与验收。其主
11、要验收标准规定如下：2）构架尺寸符合规范及设计要求，个别部位的尺寸变化应在允许的调整范围之内。3）节点的连接可靠，扣件的拧紧程度应操纵在拧力矩达到4060N-mo4）脚手架立杆的垂直度偏差应W1/300,且应同时操纵其最大垂直度偏差值：当架高W20m时应不大于50mm：当架高20m时应不大于75mm。5）纵向钢平杆的水平偏差应W1/250,且全架长的水平偏差值应不大于50mm。6. 1.5荷载要求1）施工荷载（作业层上人员、器具、材料的重量）的标准值，不得超过3KN架板上施工设备单重不得大于1KN,使用人力在架上搬运和安装构件的自重不得大于2.5KN。2）脚手架仅满足操作人员及随身携带的操作工
12、具的荷载，不得在脚手板上大量堆放材料及过重的设备。施工人员作业时，尽量分散脚手架的荷载，严禁利用脚手架做垂直运输的支撑、泵管的支架及支撑大钢模板。7. 2安全技术措施D脚手架搭设人员必需是经过按现行国家标准特种作业人员安全技术考核管理规矩（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。2）操作人员要严格遵守规章制度，加强规范管理，制止和杜绝违章指挥和违章作业。加强防护措施，加强管理人员和操作人员的安全生产意识和自我保护意识。搭设脚手架人员必需戴安全帽、系安全带，穿防滑鞋。3）严格依照规范、设计要求和有关规定进行脚手架搭设、使用、拆除，严肃制止乱搭、乱改、乱用等状况
