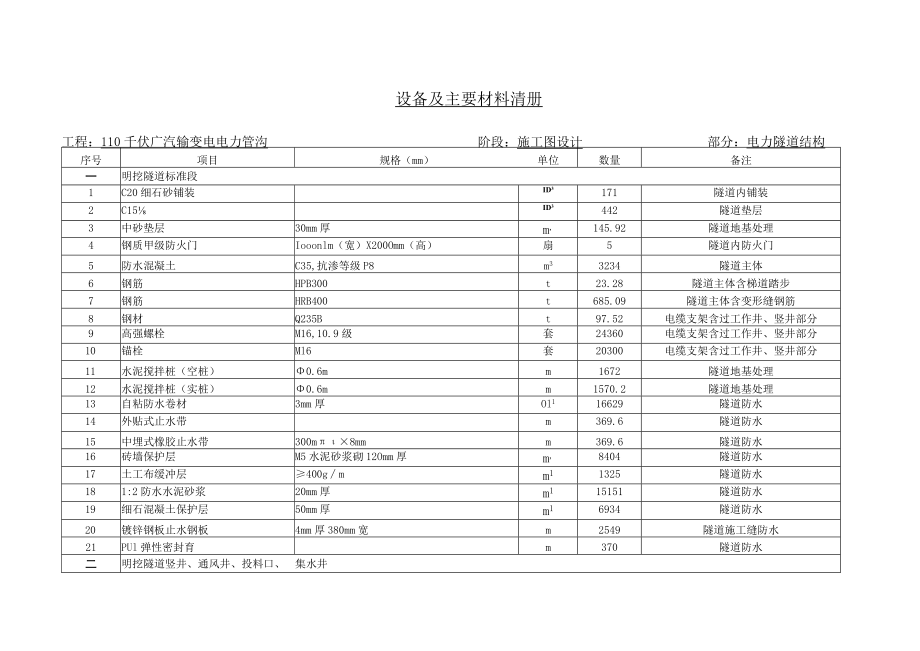

1、工程：110千伏广汽输变电电力管沟设备及主要材料清册阶段：施工图设计部分：电力隧道结构序号项目规格（mm）单位数量备注一明挖隧道标准段1C20细石砂铺装ID3171隧道内铺装2C15ID3442隧道垫层3中砂垫层30mm厚m,145.92隧道地基处理4钢质甲级防火门Iooonlm（宽）X200Omm（高）扇5隧道内防火门5防水混凝土C35,抗渗等级P8m33234隧道主体6钢筋HPB300t23.28隧道主体含梯道踏步7钢筋HRB400t685.09隧道主体含变形缝钢筋8钢材Q235Bt97.52电缆支架含过工作井、竖井部分9高强螺栓M16,10.9级套24360电缆支架含过工作井、竖井部分1
2、0锚栓Ml6套20300电缆支架含过工作井、竖井部分11水泥搅拌桩（空桩）0.6mm1672隧道地基处理12水泥搅拌桩（实桩）0.6mm1570.2隧道地基处理13自粘防水卷材3mm厚Ol116629隧道防水14外贴式止水带m369.6隧道防水15中埋式橡胶止水带300m8mmm369.6隧道防水16砖墙保护层M5水泥砂浆砌12Omm厚m,8404隧道防水17土工布缓冲层400gmm11325隧道防水181:2防水水泥砂浆20mm厚m115151隧道防水19细石混凝土保护层50mm厚m16934隧道防水20镀锌钢板止水钢板4mm厚380mm宽m2549隧道施工缝防水21PUl弹性密封育m370

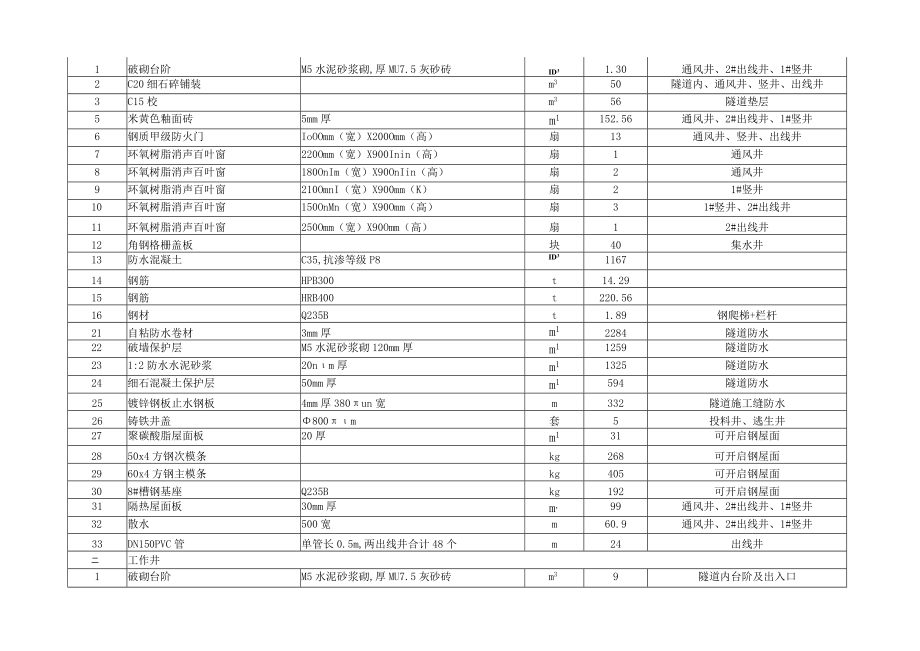

3、隧道防水二明挖隧道竖井、通风井、投料口、集水井1破砌台阶M5水泥砂浆砌,厚MU7.5灰砂砖ID31.30通风井、2#出线井、1#竖井2C20细石碎铺装m350隧道内、通风井、竖井、出线井3C15校m356隧道垫层5米黄色釉面砖5mm厚m1152.56通风井、2#出线井、1#竖井6钢质甲级防火门IoOOmm（宽）X200Omm（高）扇13通风井、竖井、出线井7环氧树脂消声百叶窗220Omm（宽）X900Inin（高）扇1通风井8环氧树脂消声百叶窗180OnIm（宽）X90OnIin（高）扇2通风井9环氯树脂消声百叶窗210OmnI（宽）X900mm（K）扇21#竖井10环氧树脂消声百叶窗150O
4、nMn（宽）X90Omm（高）扇31#竖井、2#出线井11环氧树脂消声百叶窗250Omm（宽）X90Omm（高）扇12#出线井12角钢格栅盖板块40集水井13防水混凝土C35,抗渗等级P8ID3116714钢筋HPB300t14.2915钢筋HRB400t220.5616钢材Q235Bt1.89钢爬梯+栏杆21自粘防水卷材3mm厚m12284隧道防水22破墙保护层M5水泥砂浆砌120mm厚m11259隧道防水231:2防水水泥砂浆20nm厚m11325隧道防水24细石混凝土保护层50mm厚m1594隧道防水25镀锌钢板止水钢板4mm厚380un宽m332隧道施工缝防水26铸铁井盖800m套5投
5、料井、逃生井27聚碳酸脂屋面板20厚m131可开启钢屋面2850x4方钢次模条kg268可开启钢屋面2960x4方钢主模条kg405可开启钢屋面308#槽钢基座Q235Bkg192可开启钢屋面31隔热屋面板30mm厚m,99通风井、2#出线井、1#竖井32散水500宽m60.9通风井、2#出线井、1#竖井33DN150PVC管单管长0.5m,两出线井合计48个m24出线井二工作井1破砌台阶M5水泥砂浆砌,厚MU7.5灰砂砖m39隧道内台阶及出入口2C20细石砂铺装ID312隧道内、工作井3C15混凝土垫层m318工作井垫层4米黄色袖面传5mm厚m1149.9出入口5栏杆Q235Bt0.354楼
6、梯间6角钢格栅盖板块5集水井7聚碳酸脂屋面板20厚m,8.1风洞顶可开启钢屋面850x4方钢次楝条kg68.11风洞顶可开启钢屋面960x4方钢主模条kg112.53风洞顶可开启钢屋面108#槽钢基座Q235Bkg58.8风洞顶可开启钢屋面11隔热屋面板30mm厚m116.74出入口屋面12钢质甲级防火门IOOOmm（宽）X200OmnI（高）扇4出入口13钢质甲级防火门120OmnI（宽）X200Omm（高）扇1出入口14钢质甲级防火门IOOomm（宽）X200Omm（高）扇1工作井15铝合金消声百叶窗210Omm（宽）x2000mm（i）扇1出入口16铝合金消声百叶窗180Omm（宽）X2
7、000m（i）扇2出入口17防水混凝土C35,抗渗等级P8m3380工作井主体18钢筋HPB300t3.07工作井主体19钢筋HRB400t103.30工作井主体20镀锌钢板止水钢板4mm厚380mm宽m94.4工作井防水21细石混凝土保护层50mm厚m,230工作井防水22自粘防水卷材3mm厚m,796.8工作井防水23砖墙保护层M5水泥砂浆砌12Omln厚m11202.0工作井防水241:2防水水泥砂浆20nm厚m1667.0工作井防水四顶管隧道1顶管管节长度DN3m,壁厚30Cnlm65.8顶管管节2防水混凝土C50,抗渗等级P8m3211.14顶管管节3防水混凝土C35,抗渗等级P12
8、m313.12顶管管节与洞口连接处4钢筋HRB300t10.192顶管管节5钢筋HRB400t25.25顶管管节6耐候钢t39.2顶管管节7松木衬垫m1198.28钢材Q235Bt15.32隧道内电缆支架及洞口连接处9高强螺栓M16,10.9级套1632隧道内电缆支架10膨胀螺栓M16套1360隧道内电缆支架11C20细石碎铺装m311.3隧道内121：2.5水泥砂浆20mm厚m,65.8隧道内13弹性密封止水圈m298.185顶管管节防水14聚硫密封胶m605.88顶管管节防水1506环筋m656.2顶管管节防水16水膨胀橡胶条m328.1顶管管节防水17窗帘橡胶板596X260X17块80
9、出洞口止水18压板220X149X20块80出洞口止水19翻板（含固定板销轴）240X231X20套80出洞口止水20“20双头螺柱（含垫圈、螺母）M20X110套80出洞口止水21减阻触变泥浆Ul367.8五起点连接段管沟1C20细石碎铺装m35.72C15校m312.053防水混凝土C35,抗渗等级P6ID321.54钢筋HRB300t1.6815钢筋HRB400t8.438工程：Iio千伏广汽输变电电力管沟阶段：施工图设计部分：电力隧道交通疏解序号名称规格及技术数据单位数量备注1热熔标线按国标ID17702导向箭头按国标个463铲除标线按国标m2770含箭头4lmx2m标志III类反光膜
10、，中89单立柱座5含立柱、基础5D=0.8m标志IlI类反光膜，中89单立柱座3含立柱、基础6A=0.9m标志HI类反光膜，中89单立柱座2含立柱、基础7波形彩钢板高2.0米m23108警示灯套691、管线序号管线类型材质管径长度（m）埋深（m）处理方案备注隧道建设前隧道建设后1给水管铸铁DN4004001.25迁改2给水管铸铁DN200701.23迁改3雨水箱涵碎600X4008.50.6拆除原位恢复4雨水佐。20050.56拆除原位恢复5路灯铜。501孔1条380V240.23拆除原位恢复6路灯铜。501孔1条380V1300.51拆除原位恢复7路灯铜。501孔1条380V930.12拆除原位恢复工程：Iio千伏广汽输变电电力管沟阶段：施工图设计部分：管线迁改8通信光纤01001孔3条80.75拆除原位恢复交通信号9通信光纤01001孔3条50.75拆除原位恢复交通信号10通信光纤01001孔3条90.75拆除原位恢复交通信号11通信光纤。701孔2条50.37拆除原位恢复交警信号12通信光纤。501孔2条50.48拆除原位恢复交警信号13燃气管线PEDN3151804迁改14给水管铸铁DN400101.25保护2、设施序号类型名称数量单位处理方案备注隧道建设前隧道建设后1
