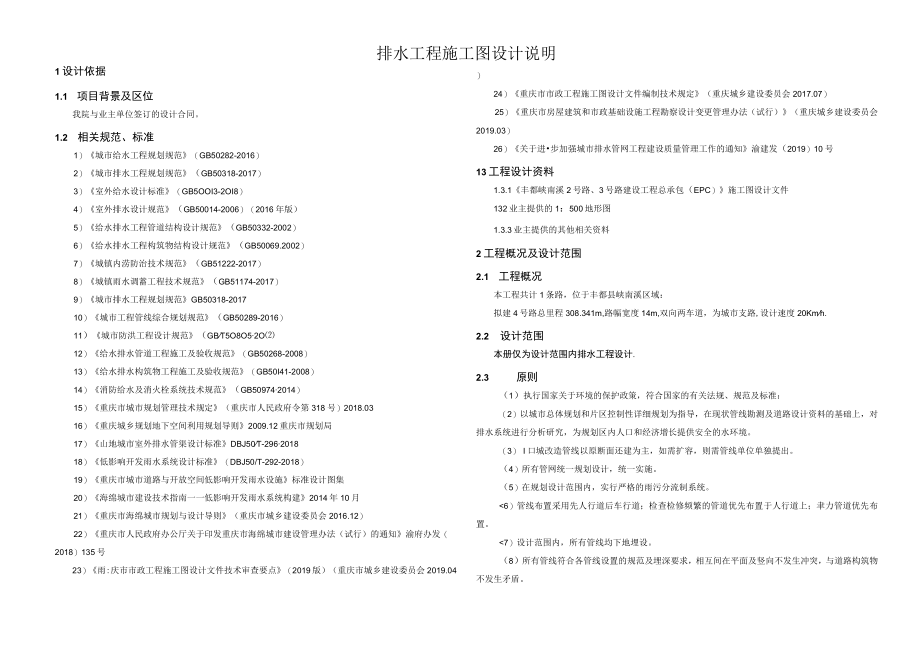

4号路 排水工程施工图设计说明.docx_第1页
第1页 / 共9页

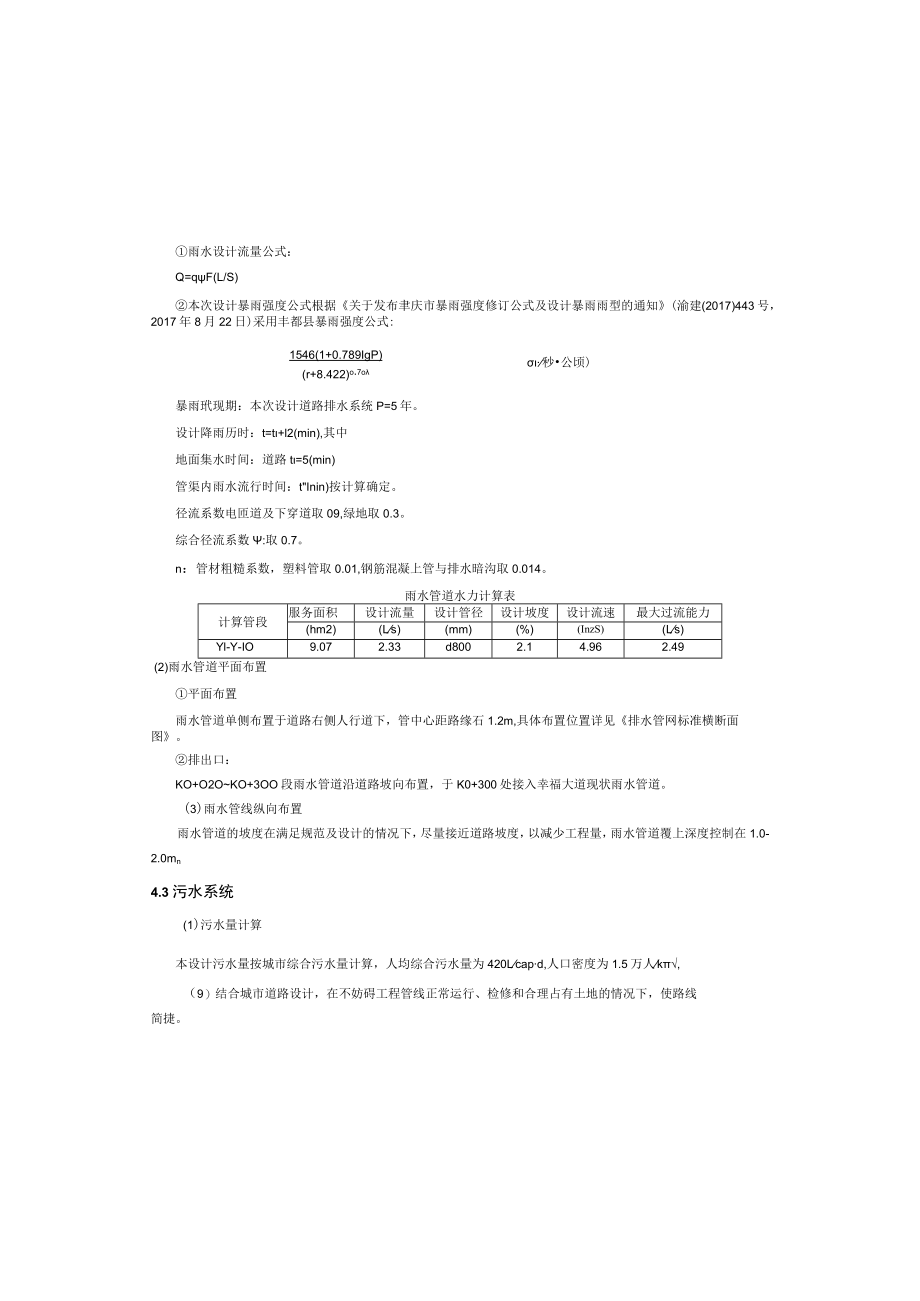

4号路 排水工程施工图设计说明.docx_第2页
第2页 / 共9页

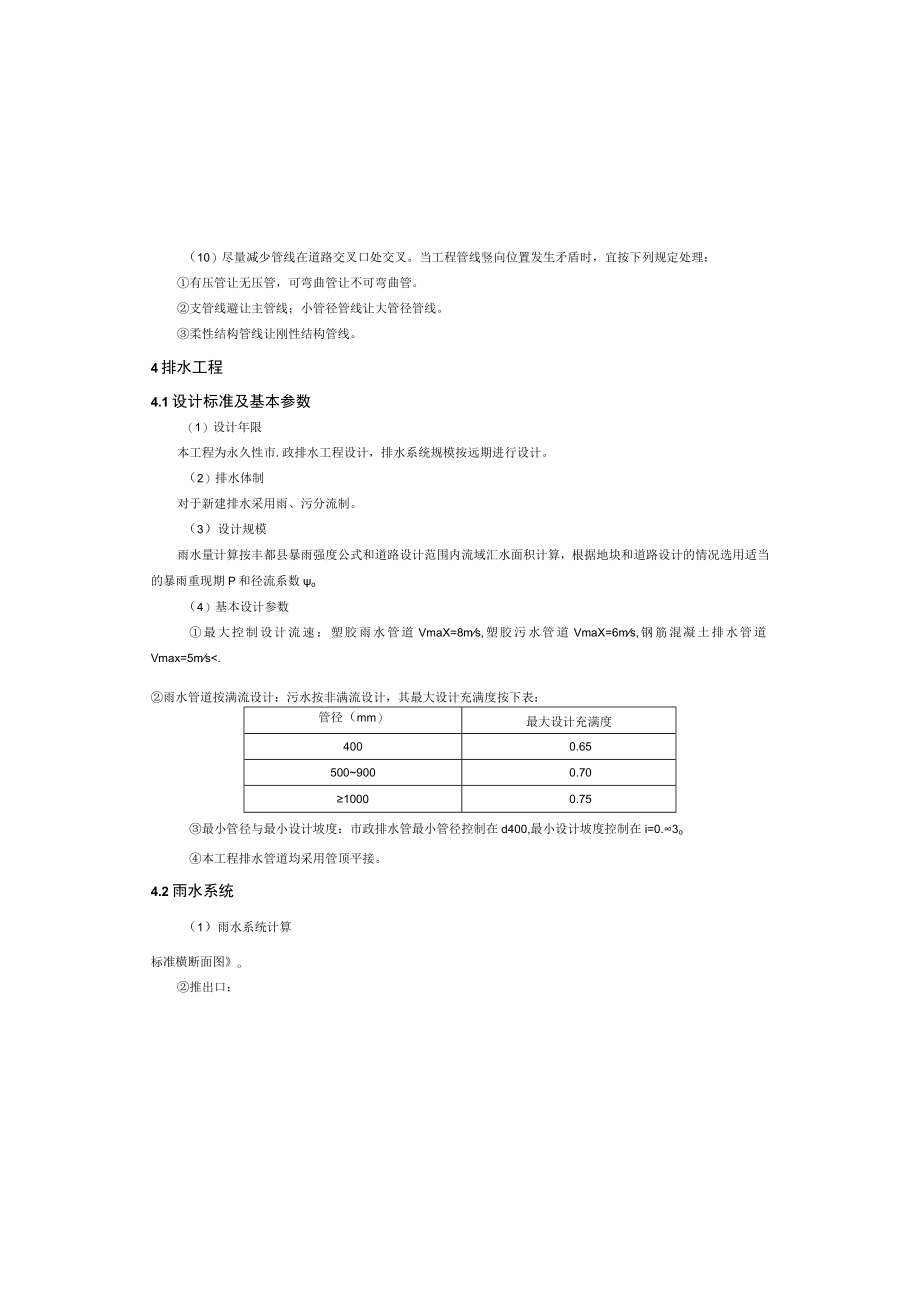

4号路 排水工程施工图设计说明.docx_第3页
第3页 / 共9页
4号路 排水工程施工图设计说明.docx_第4页
第4页 / 共9页
4号路 排水工程施工图设计说明.docx_第5页
第5页 / 共9页
4号路 排水工程施工图设计说明.docx_第6页
第6页 / 共9页
4号路 排水工程施工图设计说明.docx_第7页
第7页 / 共9页
4号路 排水工程施工图设计说明.docx_第8页
第8页 / 共9页
4号路 排水工程施工图设计说明.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《4号路 排水工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《4号路 排水工程施工图设计说明.docx(9页珍藏版)》请在第壹文秘上搜索。

1、排水工程施工图设计说明1设计依据1.1 项目背景及区位我院与业主单位签订的设计合同。1.2 相关规范、标准1)城市给水工程规划规范(GB50282-2016)2)城市排水工程规划规范(GB50318-2017)3)室外给水设计标准(GB5OOI3-2OI8)4)室外排水设计规范(GB50014-2006)(2016年版)5)给水排水工程管道结构设计规范(GB50332-2002)6)给水排水工程构筑物结构设计规范(GB50069.2002)7)城镇内涝防治技术规范(GB51222-2017)8)城镇雨水调蓄工程技术规范(GB51174-2017)9)城市排水工程规划规范GB50318-2017

2、10)城市工程管线综合规划规范(GB50289-2016)11)城市防洪工程设计规范(GBT5O8O52O12)给水排水管道工程施工及验收规范(GB50268-2008)13)给水排水构筑物工程施工及验收规范(GB50I41-2008)14)消防给水及消火栓系统技术规范(GB509742014)15)重庆市城市规划管理技术规定(重庆市人民政府令第318号)2018.0316)重庆城乡规划地下空间利用规划导则2009.12重庆市规划局17)山地城市室外排水管渠设计标准DBJ50T-296201818)低影响开发雨水系统设计标准(DBJ50/T-292-2018)19)重庆市城市道路与开放空间低影

3、响开发雨水设施标准设计图集20)海绵城市建设技术指南一一低影响开发雨水系统构建2014年10月21)重庆市海绵城市规划与设计导则(重庆市城乡建设委员会2016.12)22)重庆市人民政府办公厅关于印发重庆市海绵城市建设管理办法(试行)的通知渝府办发(2018)135号23)雨:庆市市政工程施工图设计文件技术审查要点(2019版)(重庆市城乡建设委员会2019.04)24)重庆市市政工程施工图设计文件编制技术规定(重庆城乡建设委员会2017.07)25)重庆市房屋建筑和市政基础设施工程勘察设计变更管理办法(试行)(重庆城乡建设委员会2019.03)26)关于进步加强城市排水管网工程建设质量管理工

4、作的通知渝建发(2019)10号13工程设计资料1.3.1丰都峡南溪2号路、3号路建设工程总承包(EPC)施工图设计文件132业主提供的1:500地形图1.3.3业主提供的其他相关资料2工程概况及设计范围2.1 工程概况本工程共计1条路,位于丰都县峡南溪区域:拟建4号路总里程308.341m,路幅宽度14m,双向两车道,为城市支路,设计速度20Kmh.2.2 设计范围本册仅为设计范围内排水工程设计.2.3 原则(1)执行国家关于环境的保护政策,符合国家的有关法规、规范及标准:(2)以城市总体规划和片区控制性详细规划为指导,在现状管线勘测及道路设计资料的基础上,对排水系统进行分析研究,为规划区内

5、人口和经济增长提供安全的水环境。(3) I口城改造管线以原断面还建为主,如需扩容,则需管线单位单独提出。(4)所有管网统一规划设计,统一实施。(5)在规划设计范围内,实行严格的雨污分流制系统。6)管线布置采用先人行道后车行道;检查检修频繁的管道优先布置于人行道上;聿力管道优先布置。7)设计范围内,所有管线均下地埋设。(8)所有管线符合各管线设置的规范及埋深要求,相互间在平面及竖向不发生冲突,与道路构筑物不发生矛盾。雨水设计流量公式:Q=qF(L/S)本次设计暴雨强度公式根据关于发布聿庆市暴雨强度修订公式及设计暴雨雨型的通知(渝建(2017)443号,2017年8月22日)采用丰都县暴雨强度公式

6、:秒公顷)1546(1+0.789IgP)(r+8.422)o7o暴雨玳现期:本次设计道路排水系统P=5年。设计降雨历时:t=t+l2(min),其中地面集水时间:道路t=5(min)管渠内雨水流行时间:tInin)按计算确定。径流系数电匝道及下穿道取09,绿地取0.3。综合径流系数:取0.7。n:管材粗糙系数,塑料管取0.01,钢筋混凝上管与排水暗沟取0.014。雨水管道水力计算表计算管段服务面积设计流量设计管径设计坡度设计流速最大过流能力(hm2)(Ls)(mm)(%)(InzS)(Ls)Yl-Y-IO9.072.33d8002.14.962.49(2)雨水管道平面布置平面布置雨水管道单侧

7、布置于道路右侧人行道下,管中心距路缘石1.2m,具体布置位置详见排水管网标准横断面图。排出口:KO+O2OKO+3OO段雨水管道沿道路坡向布置,于K0+300处接入幸福大道现状雨水管道。(3)雨水管线纵向布置雨水管道的坡度在满足规范及设计的情况下,尽量接近道路坡度,以减少工程量,雨水管道覆上深度控制在1.0-2.0mn4.3污水系统(1)污水量计算本设计污水量按城市综合污水量计算,人均综合污水量为420Lcapd,人口密度为1.5万人k,(9)结合城市道路设计,在不妨碍工程管线正常运行、检修和合理占有土地的情况下,使路线简捷。(10)尽量减少管线在道路交叉口处交叉。当工程管线竖向位置发生矛盾时

8、,宜按下列规定处理:有压管让无压管,可弯曲管让不可弯曲管。支管线避让主管线;小管径管线让大管径管线。柔性结构管线让刚性结构管线。4排水工程4.1设计标准及基本参数(1)设计年限本工程为永久性市.政排水工程设计,排水系统规模按远期进行设计。(2)排水体制对于新建排水采用雨、污分流制。(3)设计规模雨水量计算按丰都县暴雨强度公式和道路设计范围内流域汇水面积计算,根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数o(4)基本设计参数最大控制设计流速:塑胶雨水管道VmaX=8ms,塑胶污水管道VmaX=6ms,钢筋混凝土排水管道Vmax=5ms.雨水管道按满流设计:污水按非满流设计,其最大设计充

9、满度按下表:管径(mm)最大设计充满度4000.655009000.7010000.75最小管径与最小设计坡度:市政排水管最小管径控制在d400,最小设计坡度控制在i=0.3o本工程排水管道均采用管顶平接。4.2雨水系统(1)雨水系统计算标准横断面图o推出口:K0+020K(H300段污水管道沿道路坡向布置,于K0+300处接入幸福大道现状污水管道。(3)污水管线纵向布置污水管道的坡度在满足规范及设计的情况下,尽量接近道路坡度,以减少工程量,污水管道起点技士深度控制在2.(25m(4)为排水管道与生活给水管道相交时,本次设计排水管道敷设在生活给水管道的下面。4.4管材及附属构筑物4.4.1 管

10、材本工程管径d=300mm的雨水口连接管采用国标II级钢筋碎管,管径Nd400的排水管道采用HDPE钢塑复合缠绕管。埋深小于4.0m,环刚度SN280(X)Nm2:埋深4.0m7.0m之间,环刚度SNNI2500Nm2;埋深7.0m10.Om之间,环刚度SNNl6000N/m2。HDPE钢塑复合缠绕管制造及安装应符合埋地钢塑复合缠绕排水管材(QBT27832(X)6)中的要求及各企业的产品标准及安装操作手册。钢筋混凝土管产品必须符合混凝土和钢筋混凝土排水管(GBTu836-2009)要求。所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品,优先采用具有国家通用标准的管材。业主单位也可

11、根据当地实际情况选用同等质量的管材。本工程中所标注管道大小均指管道内径。4.4.2 管道基础及接口HDPE钢塑混合缠绕管污水管采用承插橡胶圈接口,HDPE钢塑复合缠绕管雨水管采用电熔连接;钢筋混凝土排水管接口形式采用钢丝网水泥砂浆抹带接口。HDPE钢型更合缠绕管采用砂垫层基础。覆上0.7m或埋深6m的钢筋混凝上排水管及车行道下的雨水口连接管基础采用满包混凝土加固。443普通检查井管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井,本次设计检查井采用C30混凝土现浇。本次设计排水检查井统一采用防盗铸铁井盖及盖座,球墨铸铁井盖为“五防”井盖(防沉降、防盗、防噪音、防坠

12、落、防位移),颜色为黑色,井或所用球墨铸铁应符合GB1348-2009的规定。正面标识:玳庆市CQSZ/Y或CQSZ/W,背面标识:厂家、电话承载等级及生产日期。按其承载能排污系数按85%考虑。分流制污水管道设计流量计算公式:QmaA=QaveKsKz(L/S)式中:Qax:设计污水流量(L/S)最高口最高时污水秒流量。Qave:平均日平均时污水流量(LZs),根据综合污水量标准q计算;QaVe=qx流域计算人口数(人)/(24x3600)(L/C:q=城市综合供水量标准x85%(LCap.d);Ks:雨水渗入量系数,取1.1:Kz:总变化系数,按下表取值。污水平均日流量(Us)5154070

13、10020050()1000总变化系数Ki2.32.01.81.71.61.51.41.3污水管道水力计算公式(非满流):Q=vA(LZs)水力计算按满宁公式:TR2,3iy2(f、n(ms)过水断面:A=(-sincos)r2(m2)hd/2i_*-6+sn8cos6-(m)n:管材粗糙系数,钢筋混凝土管(非满流)取n=0.014,塑料管取n=0.01.污水管道水力计算表序号计算管段服务面积设计流量管径坡度流速充满度(hm2)(Ls)(mm)(%)(ms)(hD)1W-IW-Io9.0718.7d4003.72.050.14(2)污水管道平面布置平面布置污水管道单侧布置于道路左侧人行道下,管

14、中心距路缘石1.0m,具体布置位置详见排水管网管道及构筑物沟槽开挖边坡应有定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按控制,具体适用条件详见给水排水管道工程施工及验收规范,如果现场条件不允许,施工必须采取加支撑等措施。447抗震结构设计根据室外给水排水和燃气热力工程抗震设计规范。850032-2003第1.0.8条,本项目抗震设防烈度为6度,管道结构可不进行抗震验算,需按7度设防的要求采用抗震措施,为此,本次推水管道采用以下的抗震措施:(1)排水管道选用承插式柔性管材,接口处采用柔性材料。(2)管道基础在地基土质突变处设置变形健。(3)在穿管的墙体上设置套管,穿管与套管间的缝隙应填充柔性材料。(4)结构材料应符合建筑抗凝设计规范GB5OOU的规定,块石砌体的强度等级不应低于MU20,砂浆不低于M7.5,混凝上强度不低于C30。5海绵城市5设计目标(1)控制指标由于未收集到设计范围内规划资料以及项目所在地的专项规划控制目标要求,本次设计参照低影响开发雨水系统设计标准相关
