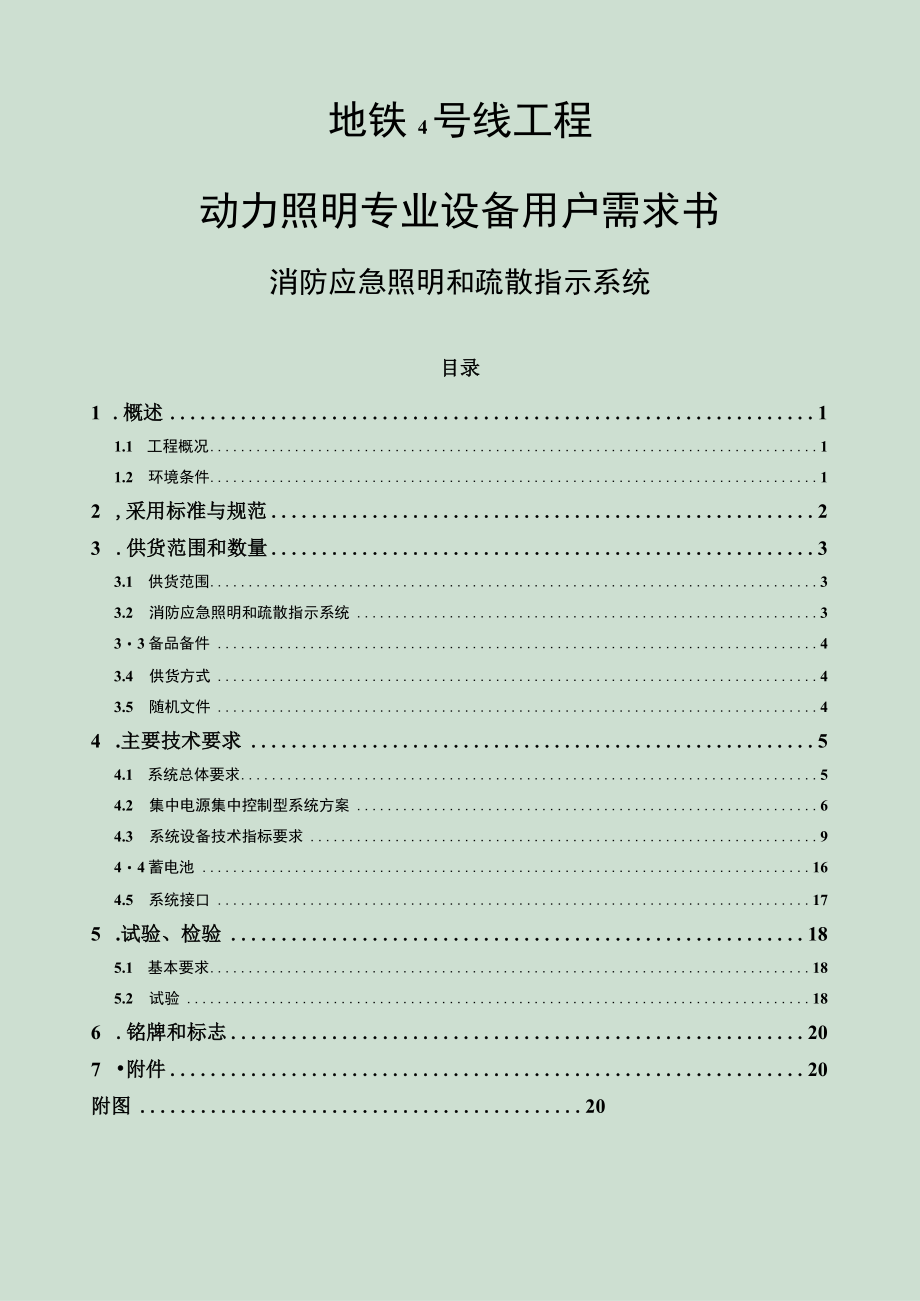

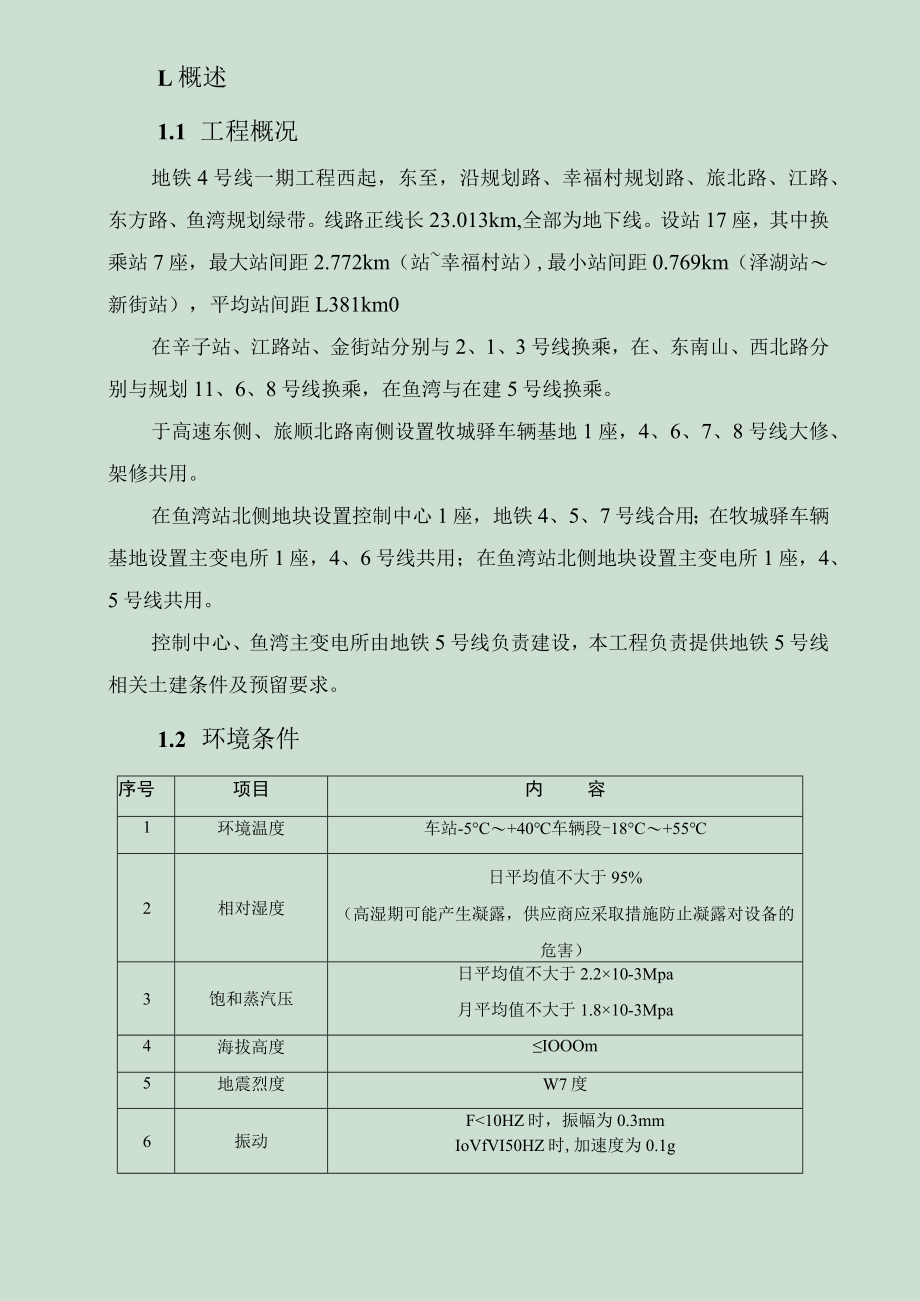

1、地铁4号线工程动力照明专业设备用户需求书消防应急照明和疏散指示系统目录1 .概述11.1 工程概况11.2 环境条件12 ,采用标准与规范23 .供货范围和数量33.1 供货范围33.2 消防应急照明和疏散指示系统333备品备件43.4 供货方式43.5 随机文件44 .主要技术要求54.1 系统总体要求54.2 集中电源集中控制型系统方案64.3 系统设备技术指标要求944蓄电池164.5 系统接口175 .试验、检验185.1 基本要求185.2 试验186 .铭牌和标志207 附件20附图20L概述1.1 工程概况地铁4号线一期工程西起，东至，沿规划路、幸福村规划路、旅北路、江路、东方路
2、、鱼湾规划绿带。线路正线长23.013km,全部为地下线。设站17座，其中换乘站7座，最大站间距2.772km（站幸福村站）,最小站间距0.769km（泽湖站新街站），平均站间距L381km0在辛子站、江路站、金街站分别与2、1、3号线换乘，在、东南山、西北路分别与规划11、6、8号线换乘，在鱼湾与在建5号线换乘。于高速东侧、旅顺北路南侧设置牧城驿车辆基地1座，4、6、7、8号线大修、架修共用。在鱼湾站北侧地块设置控制中心1座，地铁4、5、7号线合用；在牧城驿车辆基地设置主变电所1座，4、6号线共用；在鱼湾站北侧地块设置主变电所1座，4、5号线共用。控制中心、鱼湾主变电所由地铁5号线负责建设，
3、本工程负责提供地铁5号线相关土建条件及预留要求。1.2 环境条件序号项目内容1环境温度车站-5C+40车辆段-18C+552相对湿度日平均值不大于95%（高湿期可能产生凝露，供应商应采取措施防止凝露对设备的危害）3饱和蒸汽压日平均值不大于2.210-3Mpa月平均值不大于1.810-3Mpa4海拔高度IOOOm5地震烈度W7度6振动F10HZ时，振幅为0.3mmIoVfVI50HZ时,加速度为0.1g7安装垂直安装与垂直面的倾斜度不超过5度8污秽等级In级2.采用标准与规范地铁设计规范城市轨道交通照明消防应急照明和疏散指示系统GB50157-2013GB/T16275-2008GB17945-
4、2010消防应急照明和疏散指示系统技术标准GB51309-2018火灾自动报警系统设计规范GB50116-2013电气照明和类似设备的无线电骚扰特性的限制和测量方法GB17743-2017GB/T7922-2008限制表面温度灯具安全要求GB7000.17-2003照明光源颜色的测量方法灯具第2-22部分：特殊要求应急照明灯具GB700022008灯具第1部分：一般要求与试验GB7000.1-2015建筑材料燃烧性能分级方法GB8624-2012外壳防护等级（IP代码）GB/T4208-2017半导体发光二极管测试方法SJ/T11394-2009各式灯座第22部分特殊要求LED模块用连接器灯的
5、控制装置第2-13部分LED模块用直流或交流电子控制装置的特殊要求IEC61347-2-13电气照明和类似设备的无线电骚扰特性的限值和测量方法电子设备制造防静电技术要求SJ/T10533-1994建筑材料及制品燃烧性能分级GB8624-20121 .除技术规格书已经明确的参数外，其他参数按照上述标准中的高标准要求执行。标准可能被修订，投标人应确保使用的标准为最新版本，投标人若采用其它的相关标准，应明确提出并提供相应标准，经招标人批准后方可采用。2 .投标人应提供投标设备所采用的设计、制造、试验、测试、验收、安全、电器、控制等相关标准作为投标附件。3 .投标人对投标设备及其附件的设计以及用于它的
6、制作材料可另行推荐，但须招标人同意。其设计、制造、表面处理、检验、试验和包装应符合买、卖双方认可的制造标准及国家标准。4 .投标人应采用最新的规范和标准，合同设备交付时间应满足工程策划的要求。5 .供货范围和数量5.1 供货范围本次招标范围主要包括地铁4号线正线车站集中电源集中控制型消防应急照明和疏散指示系统。报价中包含软件费用、软件升级服务和对招标人培训专用软件的安装、使用、维护方法的费用。5.2 消防应急照明和疏散指示系统5.2.1 集中控制型消防应急照明和疏散指示系统数量表集中控制型消防应急照明和疏散指示系统数量表序号设备名称设备编号单位数量1集中控制型消防应急照明和疏散指示系统套175
7、.2.2 专用工具投标人应提供各配电柜、箱内开关的专用测试设备，并提供其他专用安装及测试设备，并附相应设备清单。5.3 备品备件投标人应根据可靠性和可维护性的要求，备品备件及专用工具和仪器仪表，计入本次投标价格中，备品备件的总价按设备总价的3%纳入到投标总价中。投标人应在投标文件中列出备品备件、专用工具、仪器仪表单价清单。在备品备件、专用工具、仪器仪表总价不变的情况下，招标人有权调整备品备件、专用工具、仪器仪表的数量、规格及型号。备品备件的型号、质量、单价必须和原设备相同，相同的设备其元器件必须具有互换性；且可以用于所有相同设备。投标人应承诺在设备使用寿命期内，以最优惠的价格提供备品备件。在备
8、件停止生产的情况下，投标人应事先将准备停产的计划通知招标人使招标人有足够的时间采购所需的备件。在备件停止生产后如果招标人需要，投标人应免费提供备件的制造图纸资料。备品备件应提供拟投设备相一致产品，专用工具、仪器仪表(需要指定品牌或型号)。备品备件单价与合同设备中相应元器件的价格一致。备品备件承诺：合同设备供货后在正常使用寿命期内保证备品备件的正常供应，若一旦因故(停产等原因)不能满足供应，须提前一年通知招标人。5.4 供货方式按照相应的商务条款进行。5.5 随机文件每个产品出厂时装箱单应随带下列文件，以便验收。(1)产品合格证，其内容包括：型号和名称；制造厂商标和名称；检验结论；检验员、检验负
9、责人签章及日期。(2)产品说明书，其内容包括：安装说明、使用要求、维护保养及注意事项；主要部件名称、数量。主接线图和端子接线图，二次原理图。6 .主要技术要求6.1 系统总体要求为保证地铁工程的正常运营和消防安全，尽可能减少火灾发生所引起的人身伤害及经济损失，在地铁站厅、站台、地下区间隧道及车辆段设置集中控制型消防应急照明和疏散指示系统；集中控制型消防应急照明和疏散指示系统应由集中控制型消防应急照明和疏散指示系统控制器（以下简称为“应急照明控制器”）、应急电源、区间集中电源及消防应急标志灯具这几部分组成。控制器配置有标准数据通信接口，实现与火灾自动报警系统或综合监控系统的通讯，接收火灾自动报警
10、系统或综合监控系统的报警位置信息，并控制系统内集中控制型应急照明灯点亮，集中控制型疏散标志灯点亮相应的指示箭头，实现疏散指不功能。本系统的主要特点为：系统采用集中电源供电，灯内不设蓄电池。灯具通过电源线缆和通讯线缆连接到集中控制型疏散指示系统主机，系统内所有灯具均有独立地址编码。系统具备远程监控功能，在远程监控软件终端能够对本项目的控制器及其他设备的故障信息的详细查询，随时更新现场控制器及其连接设备的使用状态（正常，故障），查询设备的详细信息。集中控制型消防应急照明和疏散指示系统中产品（应急照明控制器、应急电源、区间集中电源、应急照明灯具及消防应急标志灯具）必须取得国家消防电子产品质量监督检验
11、中心检测合格的检测报告，并且必须取得国家公安部消防产品检测评定中心颁发的产品型式认可证书。投标人投标时提供上述文件。投标人所投产品须满足GB51309-2018消防应急照明和疏散指示系统技术标准和GB/T16275城市轨道交通照明的规定。6.2 集中电源集中控制型系统方案1 .集中电源集中控制型系统控制架构应符合下列规定：系统设置多台应急照明控制器时，应设置一台起集中控制功能的应急照明控制器；应急照明控制器应通过集中电源或应急照明配电箱连接灯具，并控制灯具的应急启动、蓄电池电源的转换。2 .具有一种疏散指示方案的场所，系统不应设置可变疏散指示方向功能。3 .集中电源或应急照明配电箱与灯具的通信
12、中断时，非持续型灯具的光源应应急点亮、持续型灯具的光源应由节电点亮模式转入应急点亮模式。4 .应急照明控制器与集中电源或应急照明配电箱的通信中断时，集中电源或应急照明配电箱应连锁控制其配接的非持续型照明灯的光源应急点亮、持续型灯具的光源由节电点亮模式转入应急点亮模式。5 .非火灾状态下，系统正常工作模式应符合下列规定：（1）应保持主电源为灯具供电。（2）系统内所有非持续型照明灯应保持熄灭状态，持续型照明灯的光源应保持节电点亮模式。（3）标志灯的工作状态应符合下列规定：1）具有一种疏散指示方案的区域，区域内所有标志灯的光源应按该区域疏散指示方案保持节电点亮模式；2）需要借用相邻防火分区疏散的防火
13、分区，区域内相关标志灯的光源应按该区域可借用相邻防火分区疏散工况条件对应的疏散指示方案保持节电点亮模式；3）需要采用不同疏散预案的地铁隧道、地铁站台和站厅等场所，区域内相关标志灯的光源应按该区域默认疏散指示方案保持节电点亮模式。6 .在非火灾状态下，系统主电源断电后，系统的控制应符合下列规定:（I）集中电源应连锁控制其配接的非持续型照明灯的光源应急点亮、持续型灯具的光源由节电点亮模式转入应急点亮模式；灯具持续应急点亮时间应符合设计文件的规定；（2）系统主电源恢复后，集中电源或应急照明配电箱应连锁其配接灯具的光源恢复原工作状态；灯具持续点亮时间达到设计文件规定的时间，且系统主电源仍未恢复供电时，
14、集中电源或应急照明配电箱应连锁其配接灯具的光源熄灭。7 .在非火灾状态下，任一防火分区、隧道区间、地铁站台和站厅的正常照明电源断电后，系统的控制应符合下列规定：（1）为该区域内设置灯具供配电的集中电源或应急照明配电箱应在主电源供电状态下，连锁控制其配接的非持续型照明灯的光源应急点亮、持续型灯具的光源由节电点亮模式转入应急点亮模式；（2）该区域正常照明电源恢复供电后，集中电源或应急照明配电箱应连锁控制其配接的灯具的光源恢复原工作状态。8 .火灾确认后，应急照明控制器应能按预设逻辑手动、自动控制系统的应急启动，具有两种及以上疏散指示方案的区域应作为独立的控制单元，且需要同时改变指示状态的灯具应作为
