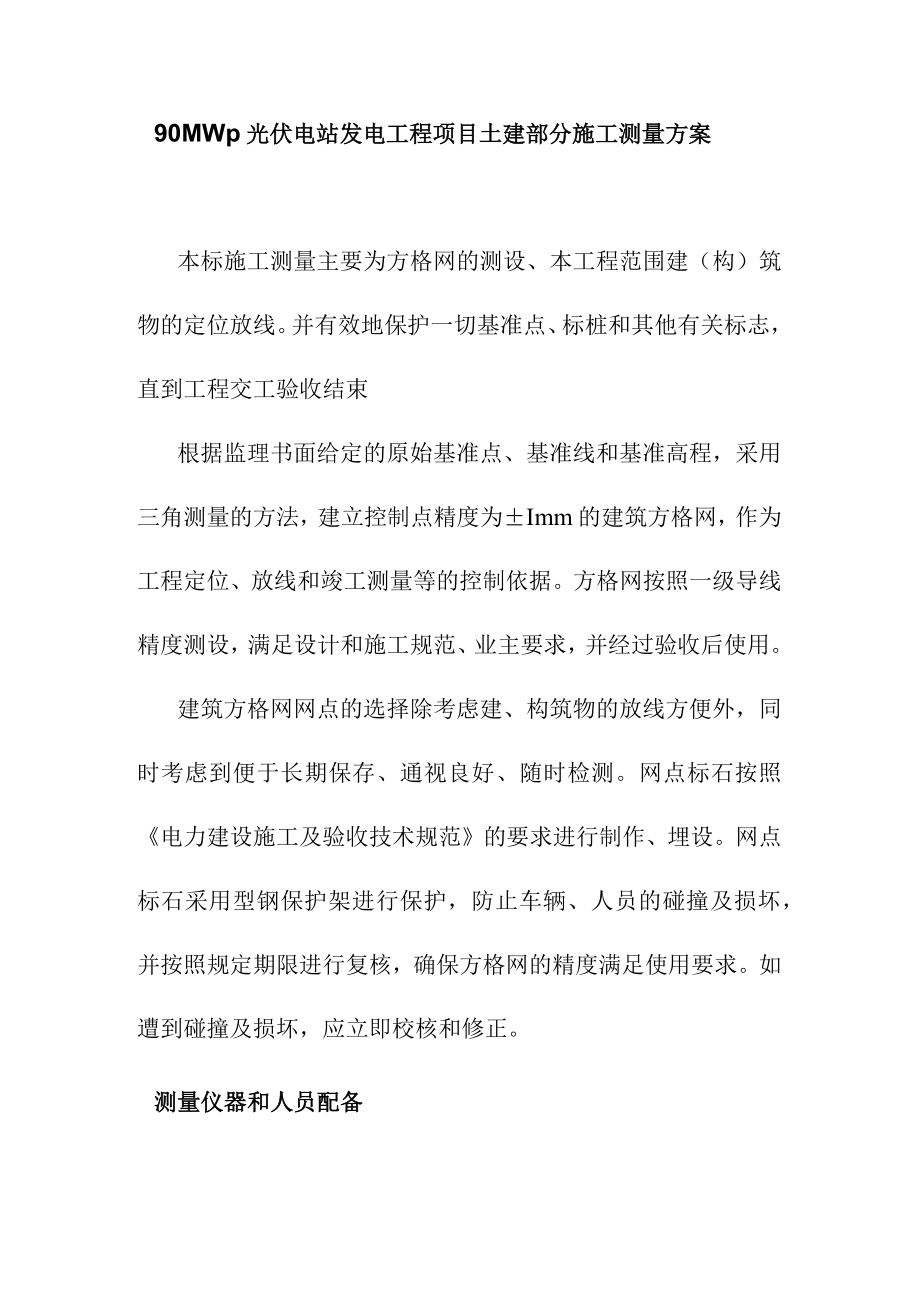

1、90MWp光伏电站发电工程项目土建部分施工测量方案本标施工测量主要为方格网的测设、本工程范围建（构）筑物的定位放线。并有效地保护一切基准点、标桩和其他有关标志，直到工程交工验收结束根据监理书面给定的原始基准点、基准线和基准高程，采用三角测量的方法，建立控制点精度为Imm的建筑方格网，作为工程定位、放线和竣工测量等的控制依据。方格网按照一级导线精度测设，满足设计和施工规范、业主要求，并经过验收后使用。建筑方格网网点的选择除考虑建、构筑物的放线方便外，同时考虑到便于长期保存、通视良好、随时检测。网点标石按照电力建设施工及验收技术规范的要求进行制作、埋设。网点标石采用型钢保护架进行保护，防止车辆、人

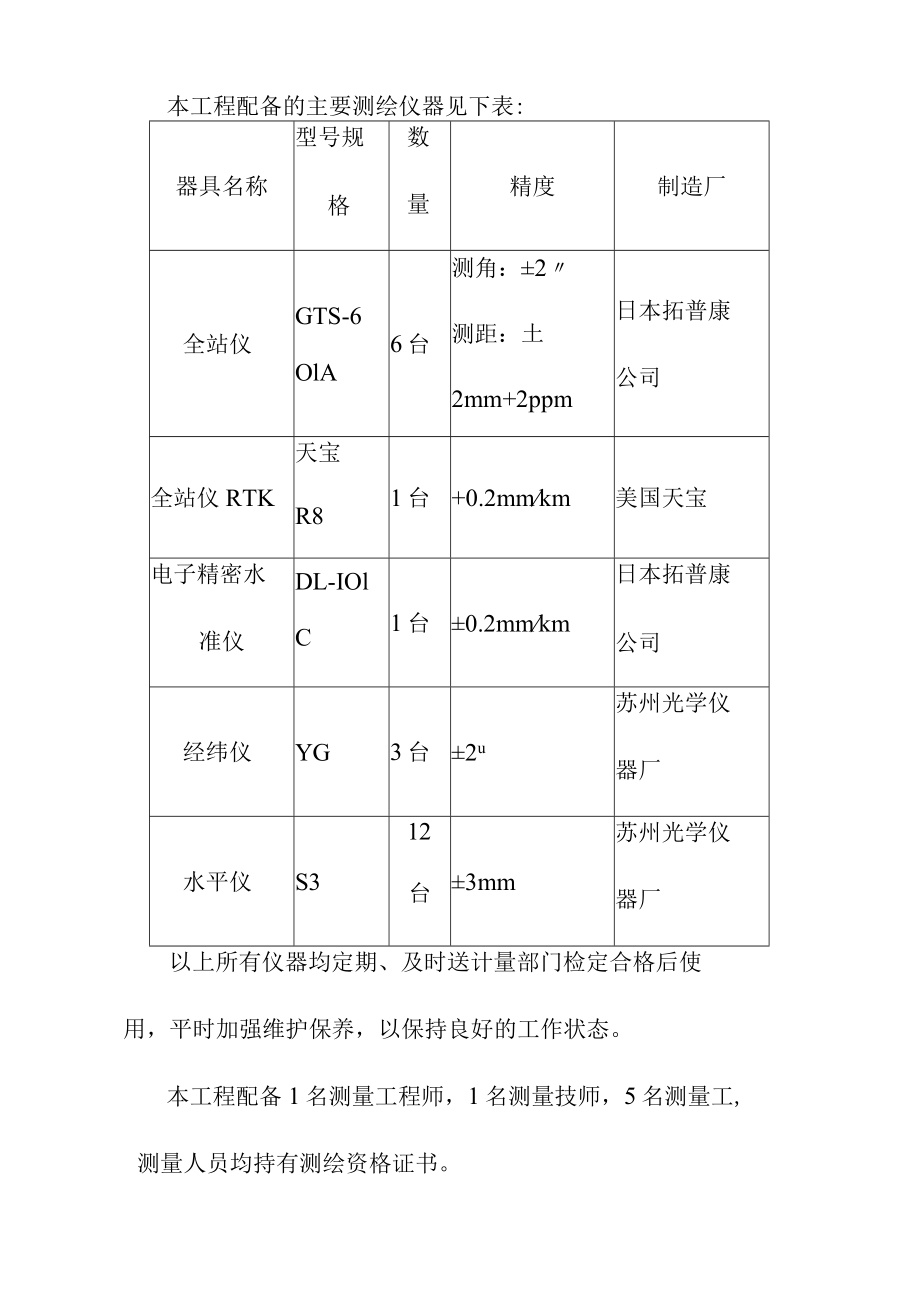

2、员的碰撞及损坏，并按照规定期限进行复核，确保方格网的精度满足使用要求。如遭到碰撞及损坏，应立即校核和修正。测量仪器和人员配备本工程配备的主要测绘仪器见下表:器具名称型号规格数量精度制造厂全站仪GTS-6OlA6台测角：2测距：土2mm+2ppm日本拓普康公司全站仪RTK天宝R81台+0.2mmkm美国天宝电子精密水准仪DL-IOlC1台0.2mmkm日本拓普康公司经纬仪YG3台2u苏州光学仪器厂水平仪S312台3mm苏州光学仪器厂以上所有仪器均定期、及时送计量部门检定合格后使用，平时加强维护保养，以保持良好的工作状态。本工程配备1名测量工程师，1名测量技师，5名测量工,测量人员均持有测绘资格证

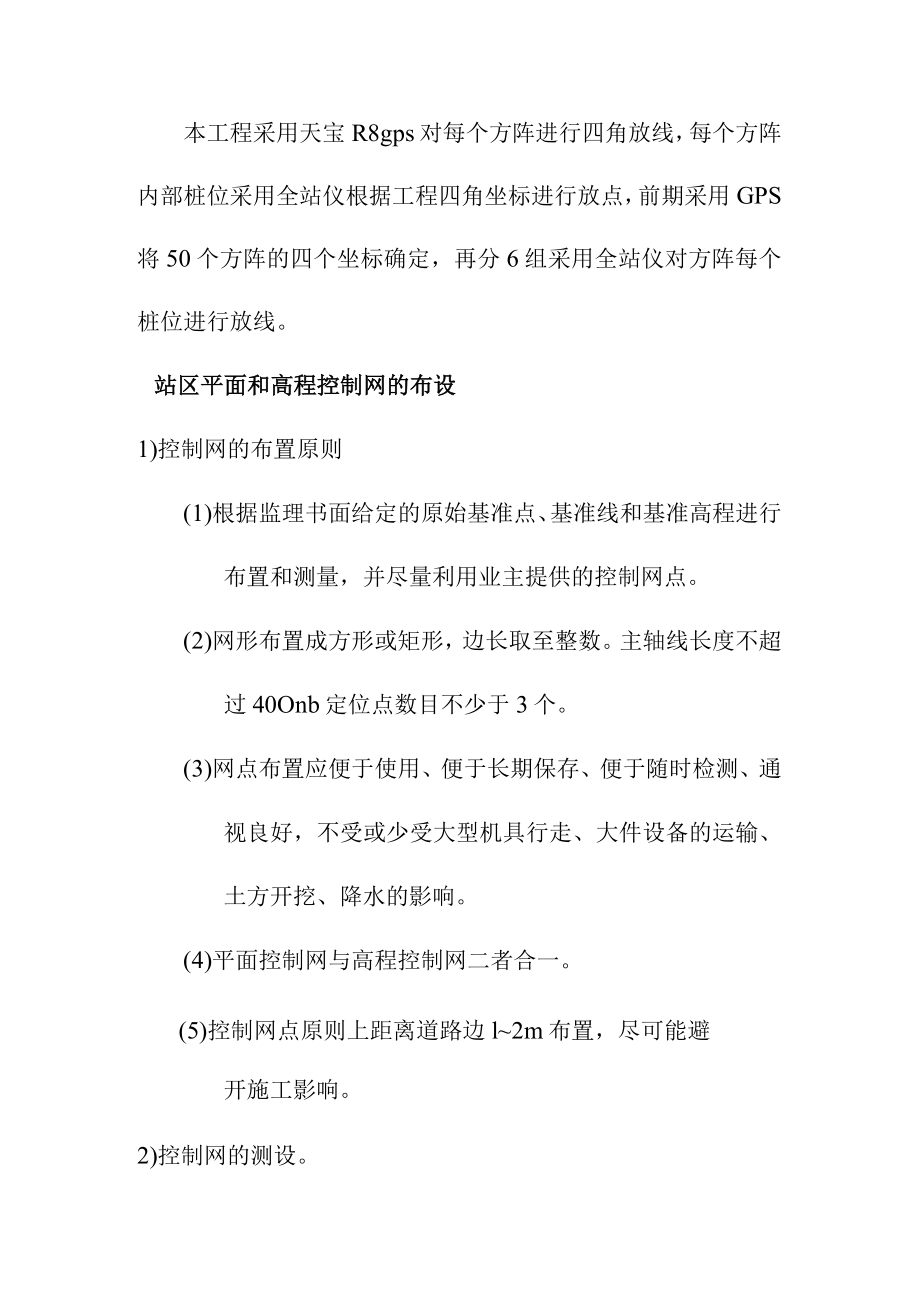

3、书。本工程采用天宝R8gps对每个方阵进行四角放线，每个方阵内部桩位采用全站仪根据工程四角坐标进行放点，前期采用GPS将50个方阵的四个坐标确定，再分6组采用全站仪对方阵每个桩位进行放线。站区平面和高程控制网的布设1)控制网的布置原则(1)根据监理书面给定的原始基准点、基准线和基准高程进行布置和测量，并尽量利用业主提供的控制网点。(2)网形布置成方形或矩形，边长取至整数。主轴线长度不超过40Onb定位点数目不少于3个。(3)网点布置应便于使用、便于长期保存、便于随时检测、通视良好，不受或少受大型机具行走、大件设备的运输、土方开挖、降水的影响。(4)平面控制网与高程控制网二者合一。(5)控制网点
4、原则上距离道路边l2m布置，尽可能避开施工影响。2)控制网的测设。(6)控制网点精度为ln,按照一级导线精度测设。(7)平面控制网使用全站仪进行测设，高程控制网使用电子精密水准仪配合一对3m锢钢尺进行测设，所有仪器在使用前必须检定合格。(8)测设前对业主移交的测量网点资料进行认真检查和现场抽测，确认满足精度要求后方可使用。(9)测角采用多测回测角，测距采用往返多测回测距，同时使用温度、气压表读取气象数据输入全站仪，全站仪自动进行温度、气压改正。测距时应尽量选择成像清晰、气象条件稳定时进行观测，视线上不应有树枝、电线等障碍物。(10)根据业主移交的测量网点进行粗测定位并埋设网点标石，网点标石按照
5、电力建设施工及验收技术规范的要求进行制作、埋设。网点标石采用钢管保护架进行保护，钢管刷红白油漆，并悬挂明显标志,防止车辆、人员的碰撞及损坏。网点标石埋设十四天后进行精测和调整。(Il)全网进行精确测量，测量数据经平差软件计算无误后，上报监理公司验收。3)控制网的复测(12)控制网的复测应与业主移交的测量网点的复测同步进行。(13)经常性对控制网点进行检查和校核，并进行定期复测。(14)发现异常情况及时检查，如遭到碰撞及损坏，应进行补点复测。(15)复测成果经监理公司验收后方可使用。4)控制网的管理(16)编制现场平面和高程控制网管理制度，对控制网的保护、使用和异常情况的报告等进行明确的规定,报请监理或业主批准后在全厂各施工单位发布，并对执行情况进行监督检查。(17)控制网测设验收合格后及时将测量成果发布。(18)发现异常情况及时检查，并同时通知监理；补点复测并监理验收合格后，及时将测量成果发布。建、构筑物施工测量道路中心的定位，布设成十字轴线控制网。管桩定位，按各子阵四角定位，布设成矩形网。高程传递。根据设计标高，用水准仪复核丈量后的高程，复核无误后方可在其它柱头。
