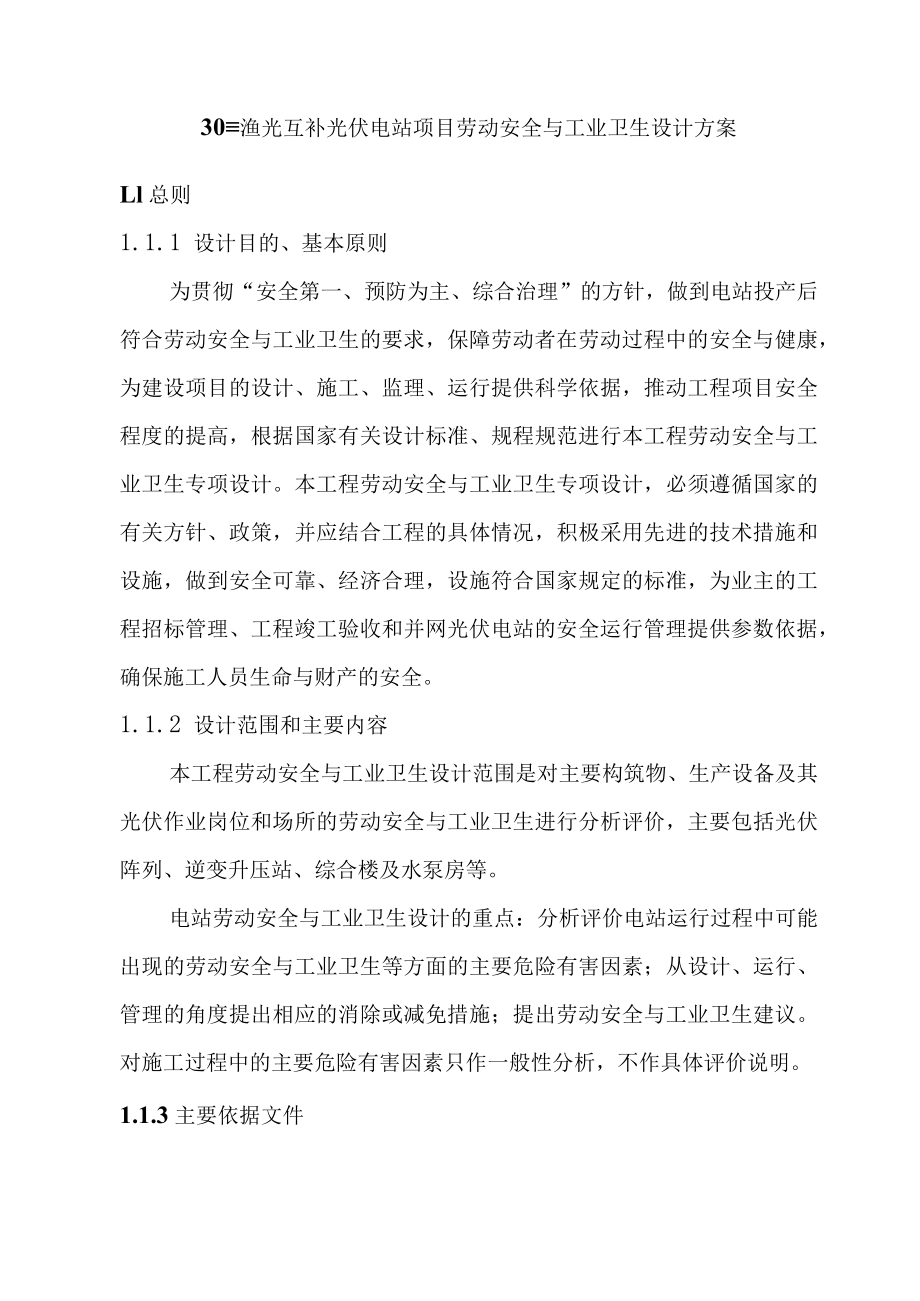

1、30渔光互补光伏电站项目劳动安全与工业卫生设计方案Ll总则1.1.1 设计目的、基本原则为贯彻“安全第一、预防为主、综合治理”的方针，做到电站投产后符合劳动安全与工业卫生的要求，保障劳动者在劳动过程中的安全与健康，为建设项目的设计、施工、监理、运行提供科学依据，推动工程项目安全程度的提高，根据国家有关设计标准、规程规范进行本工程劳动安全与工业卫生专项设计。本工程劳动安全与工业卫生专项设计，必须遵循国家的有关方针、政策，并应结合工程的具体情况，积极采用先进的技术措施和设施，做到安全可靠、经济合理，设施符合国家规定的标准，为业主的工程招标管理、工程竣工验收和并网光伏电站的安全运行管理提供参数依据，

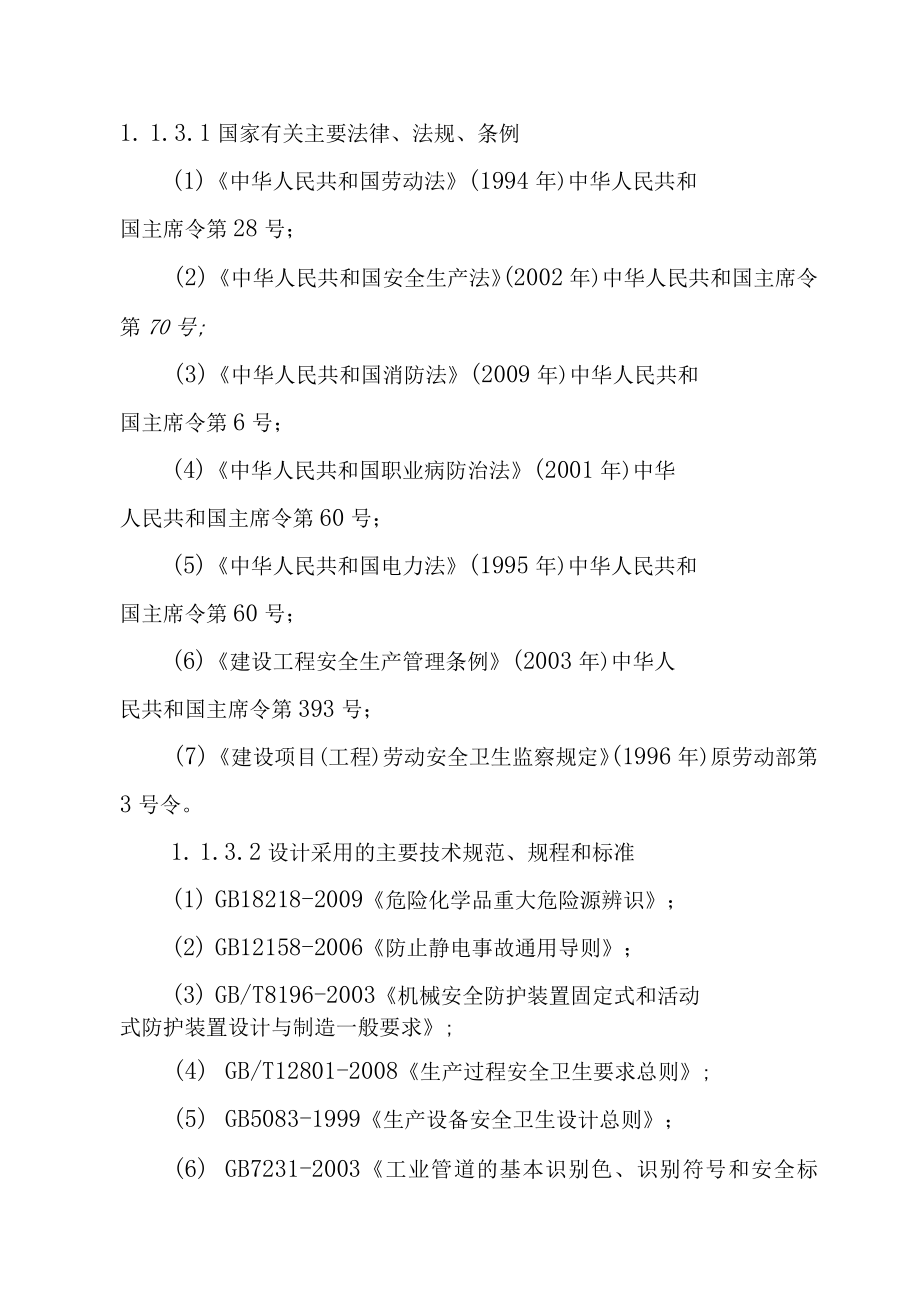

2、确保施工人员生命与财产的安全。1.1.2 设计范围和主要内容本工程劳动安全与工业卫生设计范围是对主要构筑物、生产设备及其光伏作业岗位和场所的劳动安全与工业卫生进行分析评价，主要包括光伏阵列、逆变升压站、综合楼及水泵房等。电站劳动安全与工业卫生设计的重点：分析评价电站运行过程中可能出现的劳动安全与工业卫生等方面的主要危险有害因素；从设计、运行、管理的角度提出相应的消除或减免措施；提出劳动安全与工业卫生建议。对施工过程中的主要危险有害因素只作一般性分析，不作具体评价说明。1.1.3主要依据文件1. 1.3.1国家有关主要法律、法规、条例(1)中华人民共和国劳动法(1994年)中华人民共和国主席令第
3、28号；(2)中华人民共和国安全生产法(2002年)中华人民共和国主席令第70号;(3)中华人民共和国消防法(2009年)中华人民共和国主席令第6号；(4)中华人民共和国职业病防治法(2001年)中华人民共和国主席令第60号；(5)中华人民共和国电力法(1995年)中华人民共和国主席令第60号；(6)建设工程安全生产管理条例(2003年)中华人民共和国主席令第393号；(7)建设项目(工程)劳动安全卫生监察规定(1996年)原劳动部第3号令。1. 1.3.2设计采用的主要技术规范、规程和标准(1) GB18218-2009危险化学品重大危险源辨识；(2) GB12158-2006防止静电事故通

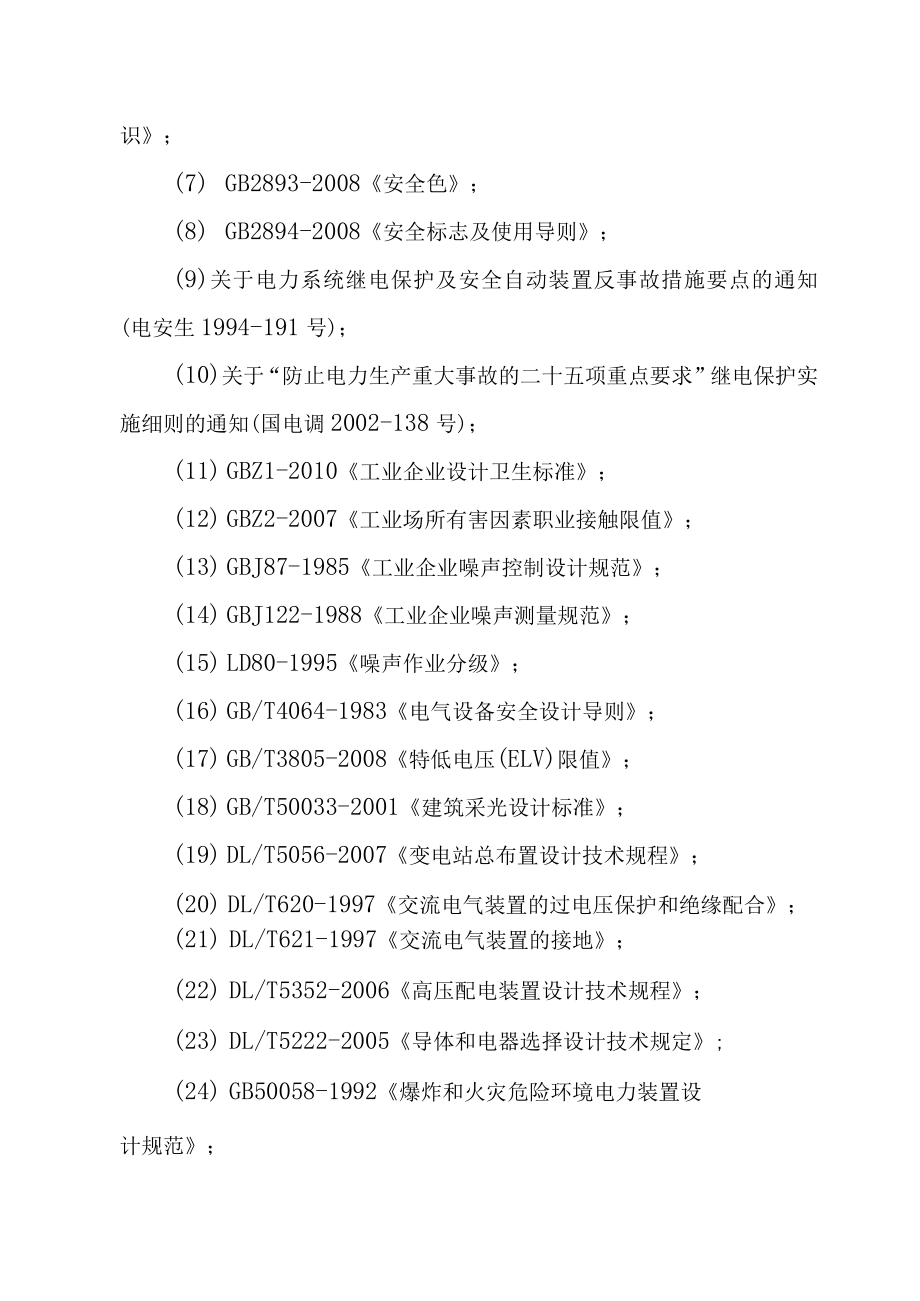

4、用导则；(3) GB/T8196-2003机械安全防护装置固定式和活动式防护装置设计与制造一般要求;(4) GB/T12801-2008生产过程安全卫生要求总则;(5) GB5083-1999生产设备安全卫生设计总则；(6) GB7231-2003工业管道的基本识别色、识别符号和安全标识；(7) GB2893-2008安全色；(8) GB2894-2008安全标志及使用导则；(9)关于电力系统继电保护及安全自动装置反事故措施要点的通知(电安生1994-191号)；(10)关于“防止电力生产重大事故的二十五项重点要求”继电保护实施细则的通知(国电调2002-138号)；(11) GBZ1-201
5、0工业企业设计卫生标准；(12) GBZ2-2007工业场所有害因素职业接触限值；(13) GBJ87-1985工业企业噪声控制设计规范；(14) GBJ122-1988工业企业噪声测量规范；(15) LD80-1995噪声作业分级；(16) GB/T4064-1983电气设备安全设计导则；(17) GB/T3805-2008特低电压(ELV)限值；(18) GB/T50033-2001建筑采光设计标准；(19) DL/T5056-2007变电站总布置设计技术规程；(20) DL/T620-1997交流电气装置的过电压保护和绝缘配合；(21) DL/T621-1997交流电气装置的接地；(22
6、) DL/T5352-2006高压配电装置设计技术规程；(23) DL/T5222-2005导体和电器选择设计技术规定;(24) GB50058-1992爆炸和火灾危险环境电力装置设计规范；(25) GB4387-2008工业企业厂内铁路、道路运输安全规程；(26) GB50046-2008工业建筑防腐蚀设计规范；(27) GB14285-2006继电保护和安全自动装置技术规程；(28) GB50060-20083-11OkV高压配电装置设计规范;(29) GB50052-2009供配电系统设计规范；(30) GB50217-2007电力工程电缆设计规范；(31) GB50260-1996电力
7、设施抗震设计规范；(32) GB50057-1994建筑防雷设计规范(2000年版)；(33) GB50016-2006建筑设计防火规范；(34) GB6566-2001建筑材料放射核素限量(35) GB50140-2005建筑灭火器配置设计规范；(36) GB50116-1998火灾自动报警系统设计规范；(37) GB50034-2004建筑照明设计标准；(38) GB50011-2001(2008年版)建筑抗震设计规范;(39) GB50015-2003建筑给水排水设计规范；(40) GB50019-2003采暖通风与空气调节设计规范;以上规范与标准如有最新版，均以最新版为准。1.2工程概
8、况本项目建设地点位于某县某镇，利用其他项目建设的成功经验，结合渔业养殖建设光伏电站项目，项目选址位于东经119.57。，北纬33.32。项目发电容量30MW。本工程占地面积约为930.5亩，发电容量为30MW。电站位于鱼塘区，场地开阔、地势平坦。本工程仅为生产区：光伏组件阵列。管理区布置综合楼,生产区包括光伏组件阵列、逆变升压站、箱式变、IIOkV升压站及检修通道等。1.3工程安全与卫生危害因素分析1.3.1工程施工期主要危害因素分析(1)高处坠落本工程生产楼施工时存在高空坠落危险因素，可能导致人员伤残、死亡。(2)坍塌本工程坍塌危险主要存在于施工期的基础开挖过程中，施工中若基坑支护不当，地质
9、情况不良等可能造成基坑壁坍塌。施工材料堆放过高、管理不当也存在坍塌的危险，能导致设备或材料损坏，人员伤残、死亡。(3)物体打击和挤压伤害本工程的各类施工作业活动中，均存在操作人员受到坠落物的打击、运动着的重型设备的打击（如吊车、吊臂等）等危险因素，可能导致人员伤残、死亡。（4）机械伤害本工程施工中使用的机械设备多，存在机械伤害因素，可能导致人员伤残、死亡。（5）触电伤害本工程施工中使用的用电设备多，存在触电伤害因素，可能导致人员伤残、死亡。（6）交通事故本工程施工中运输车辆多，可能由于施工现场内视野不良、疲劳作业、违章驾驶、车辆机械故障等因素引起的交通事故伤害危险，可能导致设备损坏或人员伤残、
10、死亡。（7）传染性疾病本工程施工过程中，施工人员数量较多，且集体生活、集体用餐，存在发生传染性疾病的隐患。1.3.2工程运行期主要危害因素分析（1）光伏组件阵列光伏组件阵列是光伏电站的主要发电设备，正常工作电压一般在600V左右，如人员不慎触碰到绝缘不良的导线、电缆等部位，存在触电伤害的危险。（2）变压器、变电站配电设备触电伤害、火灾及爆炸伤害本工程布置有箱式变及若干其他电气设备。这些设备的带电部位均存在触电伤害的危险，也存在火灾及爆炸的危险，可能导致人员窒息、烧伤、死亡。(3)电气设备及电缆火灾及中毒伤害本工程布置的若干电气设备，易于着火。特别是布置有大量的电力电缆及控制电缆、光缆等，而且连
11、接到工程各个部位，电缆易燃，着火后产生大量有害烟气，可能导致设备损坏或人员窒息、烧伤、死亡。(4)风机等设备的噪声污染本工程无需布置通风机。(5)高处坠落及机械伤害本工程设备维护检修时存在高处坠落及机械伤害因素，可能导致人员伤残、死亡。(6)雷击光伏组件阵列布置位置地势平坦，且占地面积较大，遇雷暴发生时，存在雷击危险因素，能导致设备损坏，引起运行事故或人员伤残、死亡。(7)雪灾雪灾发生时，大雪有可能覆盖光伏组件面，严重影响发电，造成运行事故。输电线积冰可能导致电线断裂，影响电力送出。1.4劳动安全与工业卫生对策措施1.4.1施工期劳动安全与工业卫生对策措施(1)在工程施工期间，建设单位必须遵守
12、“生产经管单位新建、改建、扩建工程项目的安全设施必须与主体工程同时设计、同时施工、同时投入生产和使用”三同时的安全规定。(2)建设单位应认真学习，严格贯彻执行建设工程安全生产管理条例(国务院393号令，2004年2月1日施行)，并对设计单位、施工单位、监理单位加强安全生产管理，按相关资质、条件和程度进行审查，明确安全生产责任，制定相应的施工安全管理方案，责成施工单位制定应急预案。(3)加强施工监理，施工过程应严格按照相关规程、规范要求执行。(4)加强施工单位资质管理。(5)加强施工组织设计编制与审查管理，试运阶段的安全管理。(6)加强施工营地生活设施建设，完善施工卫生建制,保障施工人员的安全与
13、健康。L4.2运行期劳动安全与工业卫生对策措施1. 4.2.1防火及防爆(1)工程防火设计工程防火采用综合消防技术措施，消防系统从防火、监测、报警、控制、疏散、灭火、事故通风、救生等方面进行整体设计。本光伏电站建筑物防火设计完全满足现行有关防火设计规范的要求，设计具体内容详见本报告第8章“工程消防设计”。(2)防静电设计通风设备等均接地；防静电接地装置与工程中的电气接地装置共用时，其接地电阻不大于30。场外独立设置的易燃、易爆材料仓库，在直击雷保护范围内，其建筑物或设备上严禁装设避雷针，而用独立避雷针保护。并采取防止感应雷和防静电的技术措施。1.4.2.2防电气伤害(1)所有可能发生电气伤害的
14、电气设备均可靠接地，工程接地网的设计满足相关规程规范的要求。(2)对于可能遭遇雷击的建筑物屋顶、设备等采取避雷带或避雷针保护。(3)配电装置的电气安全净距应符合3110kV高压配电装置设计规范(GB50060-92)及其它相关规范的有关规定。当裸导体至地面的电气安全净距不满足规定时，设防护等级不低于IP2X的防护网。(4)高压开关柜具有“五防”功能：防带负荷分、合隔离开关；防误分、合断路器；防带电挂地线、合接地开关；防带地线合隔离开关和断路器；防误入带电间隔。(5)所用干式变压器与配电柜布置在同一房间，该变压器设不低于IP2X的防护外罩。(6)屋外开敞式电气设备，在周围设置高度不低于1.5m的
15、围栏。(7)在远离电源的负荷点或配电箱的进线侧，装设隔离电器，避免触电事故的发生。(8)用于接零保护的零线上，不装设熔断器和断路器。(9)对于误操作可能带来人身触电或伤害事故的设备或回路，设置电气联锁或机械联锁装置，或采取其它防护措施。(10)供检修用携带式作业灯，符合特低电压(ELV)限值(GB/T3805-93)的有关规定。(H)单芯电缆的金属护层、封闭母线外壳以及所有可能产生感应电压的电气设备外壳和构架上，其最大感应电压不大于50V。否则，采取相应防护措施。(12)电气设备的外壳和钢构架在正常运行中的最高温升：运行人员经常触及的部位不应大于30K；运行人员不经常触及的部位不应大于40K；运行人员不触及的部位不应大于65K,并设有明显的安全标志。(13)电气设备的防护围栏应符合下列规定： 栅状围栏的高度不应小于L2m,最低栏杆离地面静距不应大于0.2m； 网状围栏的高度不应小于L7m,网孔不应大于
