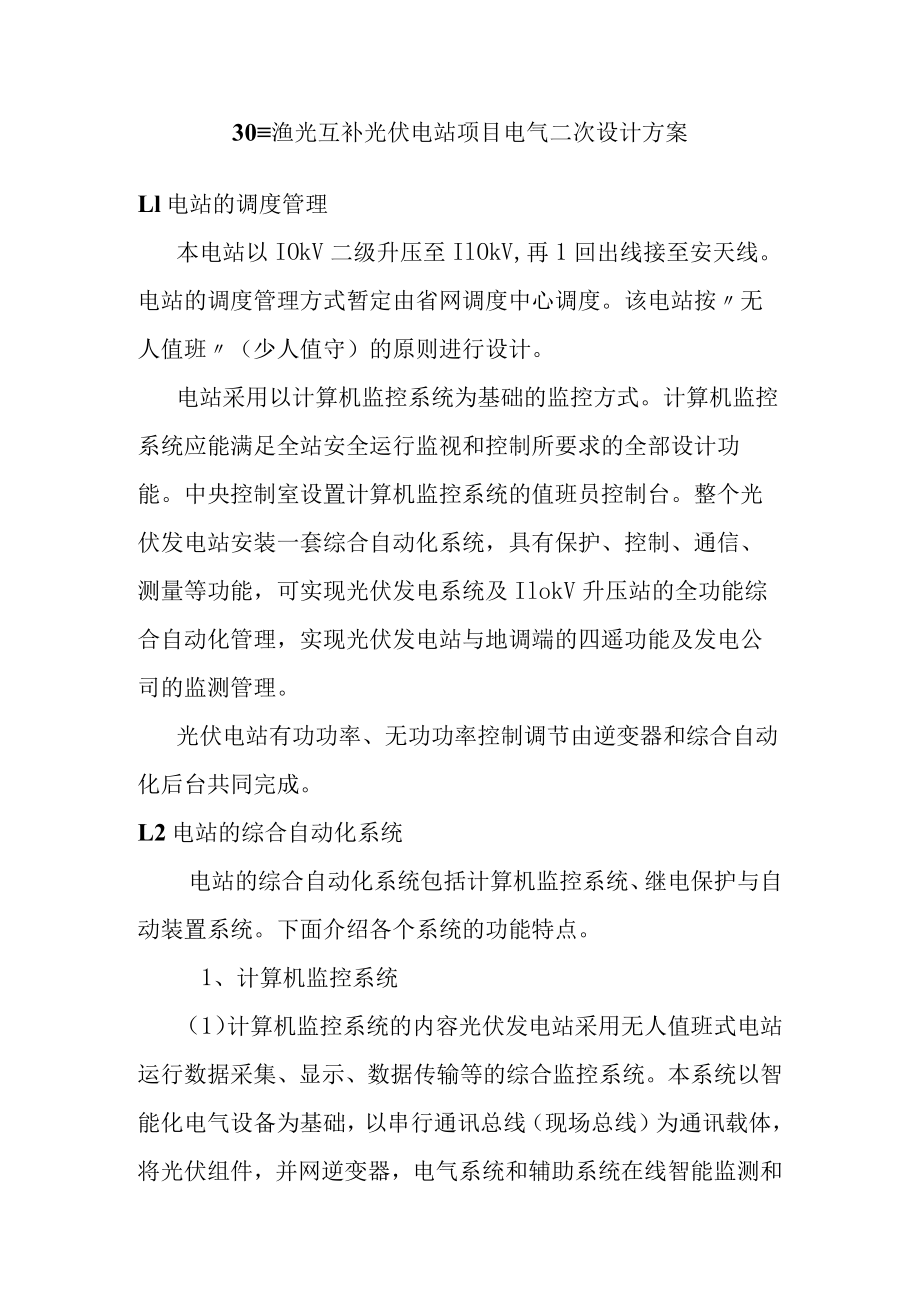

1、30渔光互补光伏电站项目电气二次设计方案Ll电站的调度管理本电站以IOkV二级升压至IlOkV,再1回出线接至安天线。电站的调度管理方式暂定由省网调度中心调度。该电站按无人值班（少人值守）的原则进行设计。电站采用以计算机监控系统为基础的监控方式。计算机监控系统应能满足全站安全运行监视和控制所要求的全部设计功能。中央控制室设置计算机监控系统的值班员控制台。整个光伏发电站安装一套综合自动化系统，具有保护、控制、通信、测量等功能，可实现光伏发电系统及IlokV升压站的全功能综合自动化管理，实现光伏发电站与地调端的四遥功能及发电公司的监测管理。光伏电站有功功率、无功功率控制调节由逆变器和综合自动化后台
2、共同完成。L2电站的综合自动化系统电站的综合自动化系统包括计算机监控系统、继电保护与自动装置系统。下面介绍各个系统的功能特点。1、计算机监控系统（1）计算机监控系统的内容光伏发电站采用无人值班式电站运行数据采集、显示、数据传输等的综合监控系统。本系统以智能化电气设备为基础，以串行通讯总线（现场总线）为通讯载体，将光伏组件，并网逆变器，电气系统和辅助系统在线智能监测和监控设备等组网组成一个实时网络。通过网络内信息数据的流动，采集上述系统全面的电气数据进行监测，以采集将的数据为基础进行分析处理，建立实时数据库、历史数据库，完成报表制作、指标管理、保护定值分析与管理、设备故障预测及检测、设备状态检测

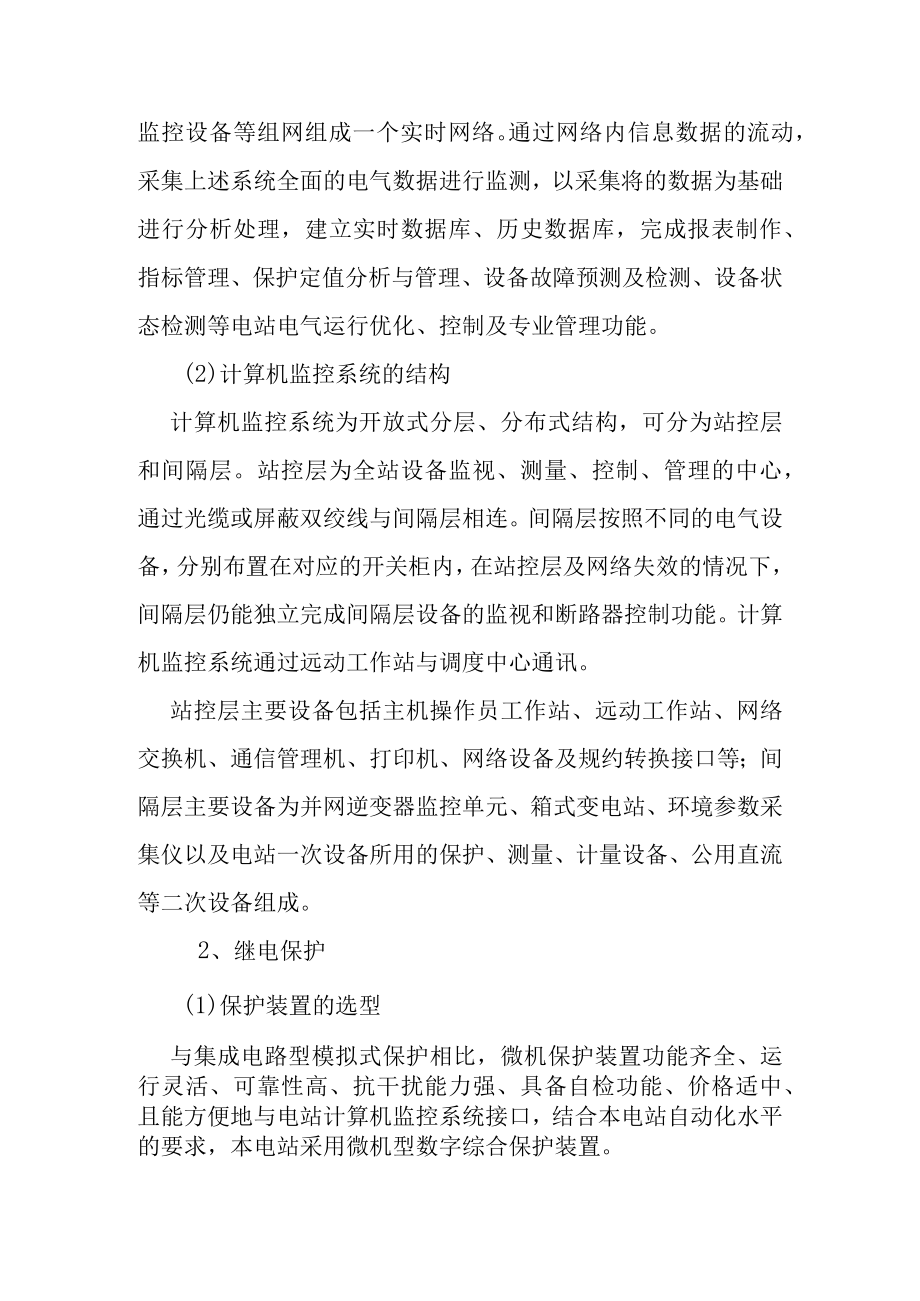

3、等电站电气运行优化、控制及专业管理功能。(2)计算机监控系统的结构计算机监控系统为开放式分层、分布式结构，可分为站控层和间隔层。站控层为全站设备监视、测量、控制、管理的中心，通过光缆或屏蔽双绞线与间隔层相连。间隔层按照不同的电气设备，分别布置在对应的开关柜内，在站控层及网络失效的情况下，间隔层仍能独立完成间隔层设备的监视和断路器控制功能。计算机监控系统通过远动工作站与调度中心通讯。站控层主要设备包括主机操作员工作站、远动工作站、网络交换机、通信管理机、打印机、网络设备及规约转换接口等；间隔层主要设备为并网逆变器监控单元、箱式变电站、环境参数采集仪以及电站一次设备所用的保护、测量、计量设备、公用

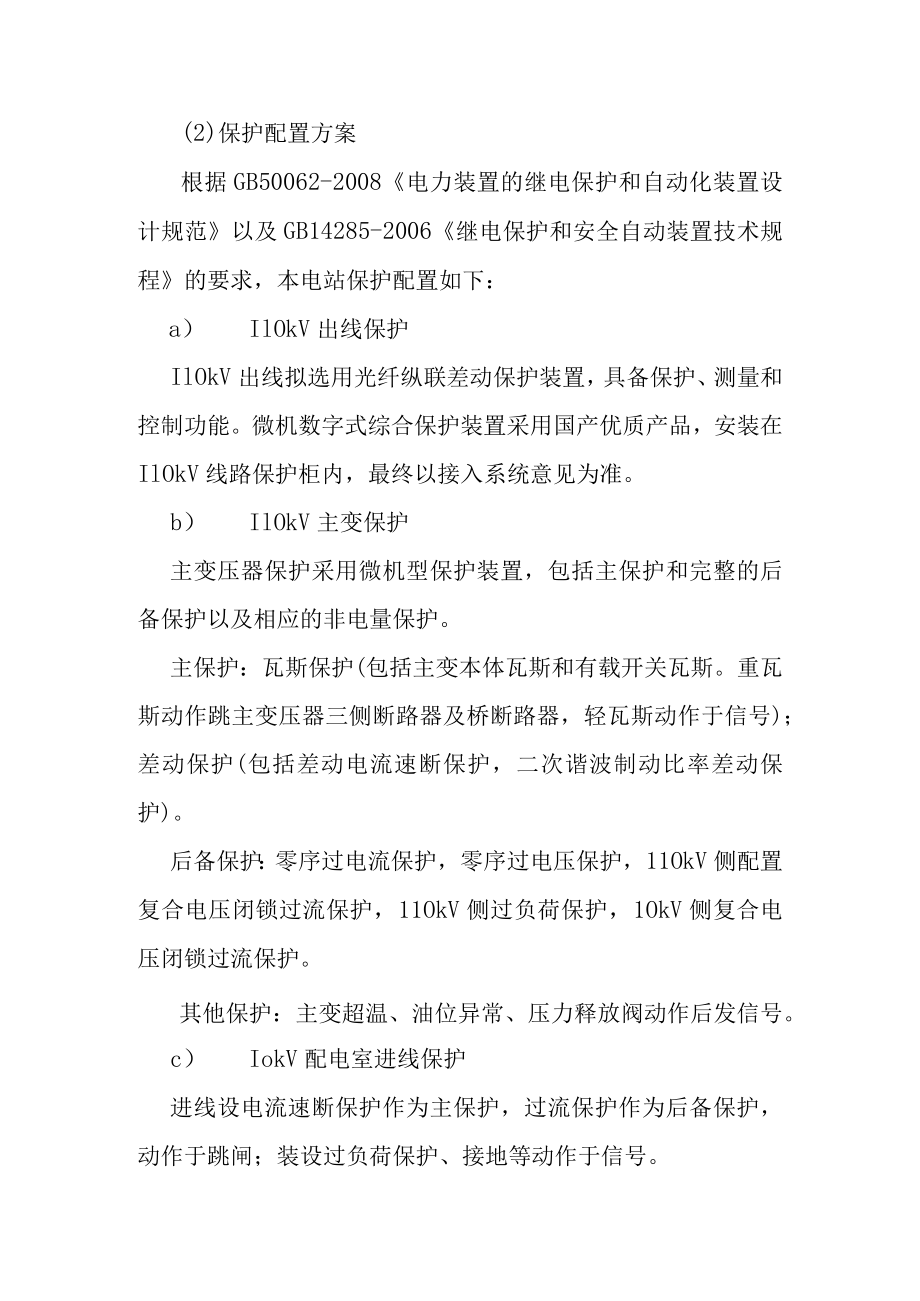

4、直流等二次设备组成。2、继电保护(1)保护装置的选型与集成电路型模拟式保护相比，微机保护装置功能齐全、运行灵活、可靠性高、抗干扰能力强、具备自检功能、价格适中、且能方便地与电站计算机监控系统接口，结合本电站自动化水平的要求，本电站采用微机型数字综合保护装置。(2)保护配置方案根据GB50062-2008电力装置的继电保护和自动化装置设计规范以及GB14285-2006继电保护和安全自动装置技术规程的要求，本电站保护配置如下：a） IlOkV出线保护IlOkV出线拟选用光纤纵联差动保护装置，具备保护、测量和控制功能。微机数字式综合保护装置采用国产优质产品，安装在IlOkV线路保护柜内，最终以接入
5、系统意见为准。b） IlOkV主变保护主变压器保护采用微机型保护装置，包括主保护和完整的后备保护以及相应的非电量保护。主保护：瓦斯保护(包括主变本体瓦斯和有载开关瓦斯。重瓦斯动作跳主变压器三侧断路器及桥断路器，轻瓦斯动作于信号)；差动保护(包括差动电流速断保护，二次谐波制动比率差动保护)。后备保护：零序过电流保护，零序过电压保护，11OkV侧配置复合电压闭锁过流保护，11OkV侧过负荷保护，1OkV侧复合电压闭锁过流保护。其他保护：主变超温、油位异常、压力释放阀动作后发信号。c） IokV配电室进线保护进线设电流速断保护作为主保护，过流保护作为后备保护，动作于跳闸；装设过负荷保护、接地等动作于
6、信号。d） IokV箱式变电站变压器保护由于箱式变电站变压器高压侧为熔断器，低压侧为框架式断路器，当变压器过载或相间短路时，将断开高压侧熔断器与低压侧断路器。因此不另配置保护装置。变压器温度信号通过通讯接入监控系统，由监控系统对综合自动化保护装置进行遥控。e） IokV站用变压器保护IOkV站用变压器为干式变压器，布置在配电室。IOkV电源引自市电，在引入塔杆处装设跌落式刀闸作为保护，由当地电网负责配置。f）并网逆变器保护并网逆变器为制造厂成套供货设备，具有孤岛效应保护、直流过电压/过流保护、极性反接保护、短路保护、接地保护（具有故障检测功能）、交流欠压/过压保护、过载保护、过热保护、过频/欠
7、频保护、三相不平衡保护等及报警、相位保护以及对地电阻监测和报警功能。（3）防误操作IlOkV及主变单元采用计算机监控系统的逻辑闭锁加电气闭锁来实现防误功能。1.3 直流系统直流控制电源系统电压为DC220Vo本工程装设220V阀控密封式铅酸免维护蓄电池组。为控制、测量、信号、继电保护、自动装置等控制负荷和交流不停电电源等负荷提供直流电源。根据小型火力发电厂设计规范(GB50049-94)及电力工程直流系统设计技术规程(DL/T5044-2004)规定，220V直流系统设一组阀控式密封铅酸蓄电池及1套充电装置(高频开关电源)。直流系统包括蓄电池组、充电器、直流馈线屏及DC220V/48V电源模块
8、(供远动通信装置电源)等。电站直流控制电源系统拟配置1组容量为200Ah的蓄电池、1套充电/浮充电装置和1套充放电设备，采用单母线接线方式；蓄电池和充电/浮充电装置分别连接在控制母线上。在控制母线上装设一套微机型直流系统绝缘监测装置，以监视直流系统的绝缘水平。1.4 不停电电源系统UPS采用静态逆变装置。当光伏发电场交流停电时，由220V蓄电池供给直流电源，经逆变后向负荷供电。交流电源消失情况下连续供电时间为60分钟。设一套逆变电源装置，容量为5kVA。1.5 安防系统本工程设置一套安保系统，实现对电站主要电气设备，光伏电池阵列、控制室、进站通道等现场的视频监视，系统主要配置监控主机、数字硬盘
9、录像机、前置摄像机及相关附件。安全防范系统包括：视频监视和报警两部分功能。系统应采用基于数字技术、结构化设计的设备，便于安装，具有环境适应性强，视场角大、使用寿命长、抗干扰能力强的特点。现场的设备免维护，可直接用水冲洗。控制室运行人员可至少在控制室监视器上同时监视多幅现场画面，其画面能根据需方要求在监视器上进行分割和切换。L6环境监测系统在光伏发电站内配置一套环境监测仪，实时监测日照强度、风速、风向、温度等参数。该装置由风速传感器、风向传感器、日照辐射表、测温探头、控制盒及支架组成。可测量环境温度、风速、风向和辐射强度等参量，其通讯接口可接入计算机监控系统，实时记录环境数据。1.3通信部分1.
