《P11热处理工艺卡.docx》由会员分享，可在线阅读，更多相关《P11热处理工艺卡.docx（1页珍藏版）》请在第壹文秘上搜索。

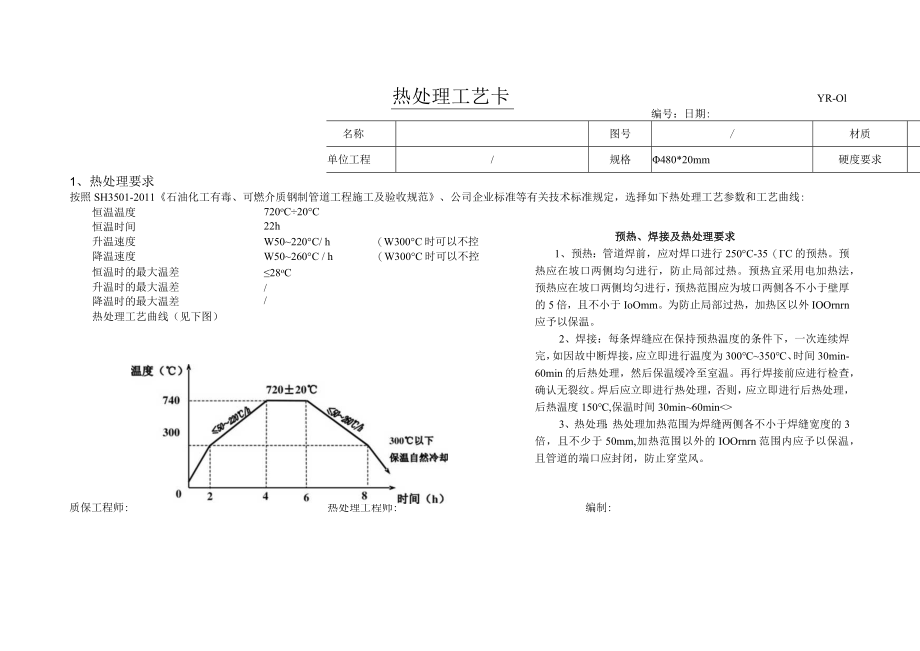

1、热处理工艺卡YR-Ol恒温温度720oC20C恒温时间22h升温速度W50220C/ h（W300C时可以不控制）降温速度W50260C / h（W300C时可以不控制）恒温时的最大温差28oC升温时的最大温差/降温时的最大温差/热处理工艺曲线（见下图）编号：日期:名称图号/材质Pll单位工程/规格480*20mm硬度要求2411、热处理要求按照SH3501-2011石油化工有毒、可燃介质钢制管道工程施工及验收规范、公司企业标准等有关技术标准规定，选择如下热处理工艺参数和工艺曲线:预热、焊接及热处理要求1、预热：管道焊前，应对焊口进行250C-35（C的预热。预热应在坡口两侧均匀进行，防止局部
2、过热。预热宜采用电加热法，预热应在坡口两侧均匀进行，预热范围应为坡口两侧各不小于壁厚的5倍，且不小于IoOmm。为防止局部过热，加热区以外IOOrnrn应予以保温。2、焊接：每条焊缝应在保持预热温度的条件下，一次连续焊完，如因故中断焊接，应立即进行温度为300350、时间30min-60min的后热处理，然后保温缓冷至室温。再行焊接前应进行检查，确认无裂纹。焊后应立即进行热处理，否则，应立即进行后热处理，后热温度150,保温时间30min60min3、热处理：热处理加热范围为焊缝两侧各不小于焊缝宽度的3倍，且不少于50mm,加热范围以外的IOOrnrn范围内应予以保温，且管道的端口应封闭，防止穿堂风。质保工程师:热处理工程师:编制:
