1、故障树分析（FTA）概念：在系统设计过程中通过对可能造成系统失效的各种因素（包括硬件、软件、环境、人为因素）进行分析，画出规律框图（失效树），从而确定系统失效原因的各种可能组合方式或其发生概率，已计算系统失效概率，采取相应的改正措施，以提高系统可靠性的一种设计分析方法。故障分析是以故障树作为模型对系统经可靠性分析的一种方法。故障树分析把系统最不希望发生的故障状态作为规律分析的目标，在故障树中称为顶事件，继而找出导致这一故障状态发生的所有可能直接原因，在故障树中称为中间事件。再跟踪找出导致这些中间故障事件发生的所有可能直接原因。直追寻到引起中间事件发生的全部部件状态，在故障树中称为底事件。用相应
2、的代表符号及规律们把顶事件、中间事件、底事件连接成树形规律图，责成此树形规律图为故障树。故障树是一种特别的倒立树状规律因果关系图，它用事件符号、规律门符号和转移符号描述系统中各种事件之间的因果关系。a选择和确定顶事件：顶事件是系统最不希望发生的事件，或是指定进行规律分析的故障事件。b分析顶事件：寻觅引起顶事件发生的直接的必要和充分的原因。将顶事件作为输出事件，将所有直接原因作为输入事件，并根据这些事件实际的规律关系用适当的规律门相联系。C分析每一个与顶事件直接相联系的输入事件。假如该事件还能进一步分解，则将其作用下一级的输出事件，宛如b中对顶事件那样进行处理。d重复上述步骤，逐级向下分解，直到
3、所有的输入事件不能再分解或不必要再分解为止，即建成了一棵倒置的故障树。故障树分析是一种根据系统可能发生的事故或已经发生的事故结果，去寻觅与该事故发生有关的原因、条件和规律，同时可以辨识出系统中可能导致事故发生的危险源。故障树分析是一种严密的规律过程分析，分析中所涉及到的各种事件、原因及其相互关系，需要运用一定的符号予以表达。故障树分析所用符号有三类，即事件符号，规律门符号，转移符号。b)c)d)图1故障树的事件符号事件符号如图1所示包括：1）矩形符号：矩形符号如图Ia）所示。它表示顶上事件或中间事件，也就是需要往下分析的事件。将事件扼要记入矩形方框内。2）圆形符号：圆形符号如图Ib）所示。它表

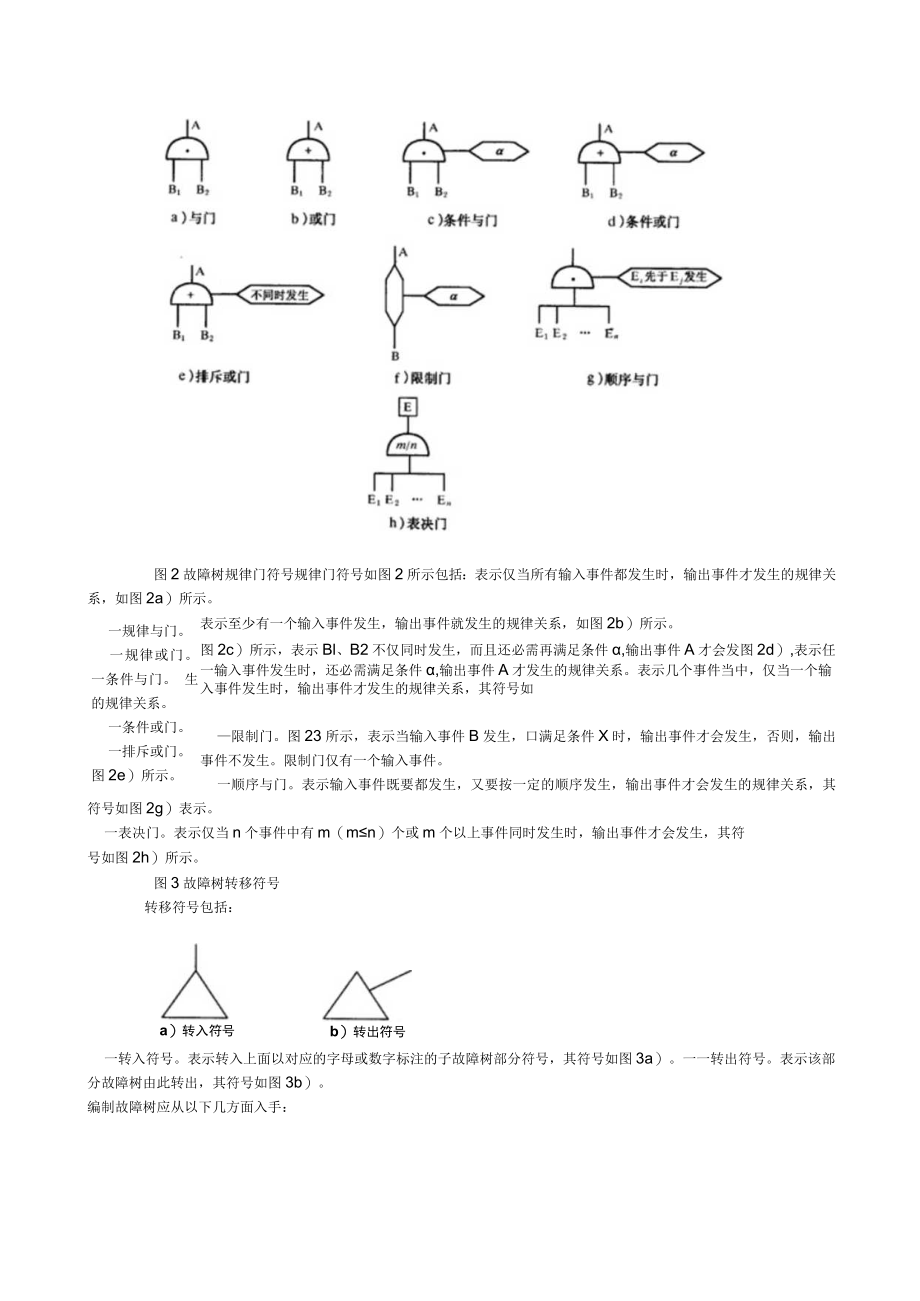

4、示基本原因事件，或称基才能件。它可以是人的过错，也可以是机械、元件的故障，或环境不良因素等。它表示最基本的、不能继续再往下分析的事件。3）屋形符号：屋形符号如图IC）所示。主要用于表示正常事件，是系统正常状态下发生的正常事件。4）菱形符号：菱形符号如图Id）所示。它表示省略事件，主要用于表示不必进一步剖析的事件和由于信息不足，不能进一步分析的事件。一规律与门。一规律或门。一条件与门。 生的规律关系。一条件或门。一排斥或门。图2e）所示。图2故障树规律门符号规律门符号如图2所示包括：表示仅当所有输入事件都发生时，输出事件才发生的规律关系，如图2a）所示。表示至少有一个输入事件发生，输出事件就发生
5、的规律关系，如图2b）所示。图2c）所示，表示Bl、B2不仅同时发生，而且还必需再满足条件,输出事件A才会发图2d）,表示任一输入事件发生时，还必需满足条件,输出事件A才发生的规律关系。表示几个事件当中，仅当一个输入事件发生时，输出事件才发生的规律关系，其符号如限制门。图23所示，表示当输入事件B发生，口满足条件X时，输出事件才会发生，否则，输出事件不发生。限制门仅有一个输入事件。一顺序与门。表示输入事件既要都发生，又要按一定的顺序发生，输出事件才会发生的规律关系，其符号如图2g）表示。一表决门。表示仅当n个事件中有m（mn）个或m个以上事件同时发生时，输出事件才会发生，其符a）转入符号b）转
6、出符号号如图2h）所示。图3故障树转移符号转移符号包括：一转入符号。表示转入上面以对应的字母或数字标注的子故障树部分符号，其符号如图3a）。一一转出符号。表示该部分故障树由此转出，其符号如图3b）。编制故障树应从以下几方面入手：熟悉系统。了解系统的构造、性能、操作、工艺、元件之间的关系及人、软件、硬件、环境的相互作用和系统工作原理等；一收集、调查系统事故资料。收集、调查系统的已有事故资料和类似系统的事故资料。一确定顶上事件。根据对系统已把握的资料，在分析系统一类危险源的基础上，确定系统事故类型作为顶上事件。一调查分析顶上事件发生的原因，从人、机、物、环境和信息各方面入手调查分析影响顶上事件发生

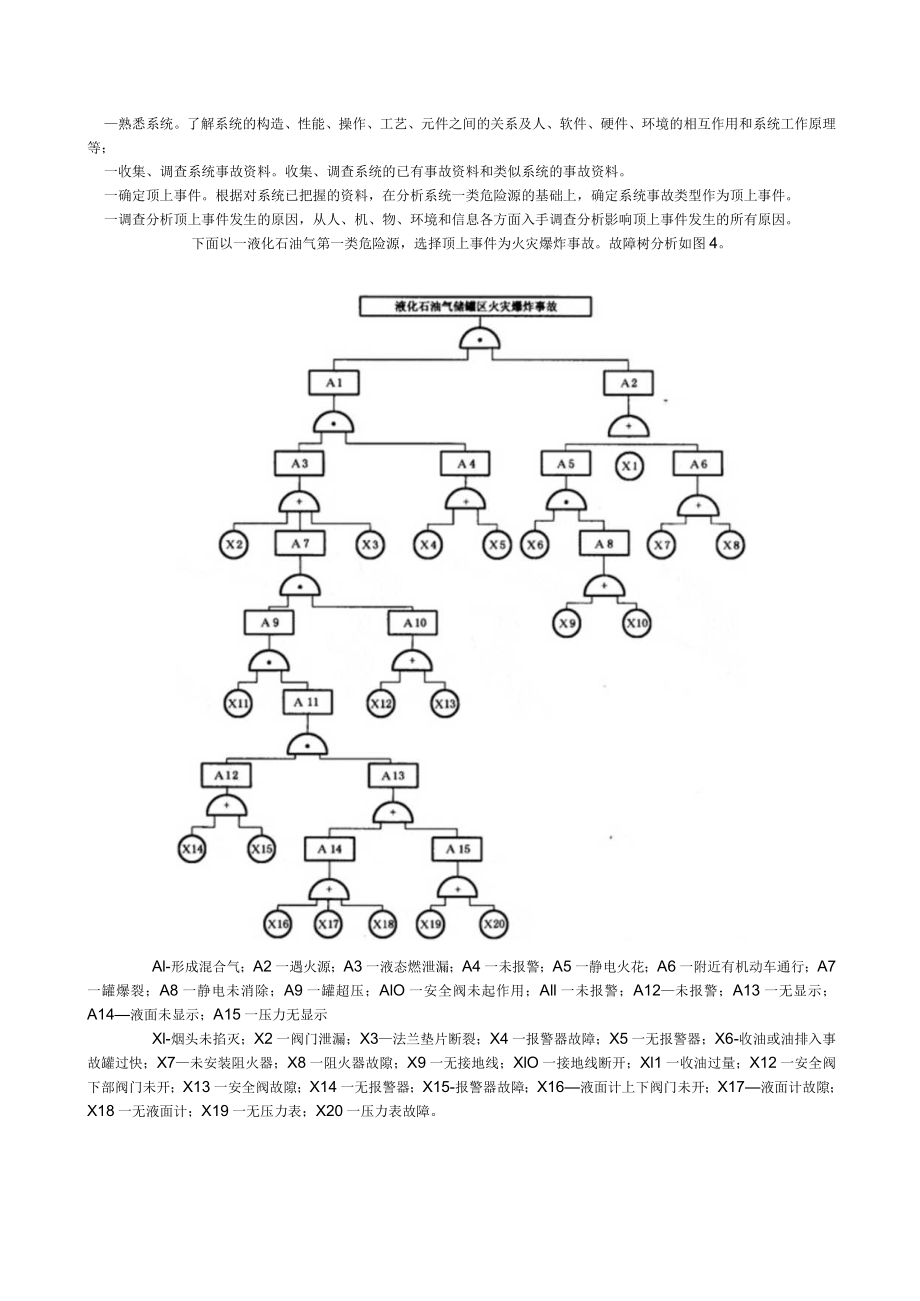

7、的所有原因。下面以一液化石油气第一类危险源，选择顶上事件为火灾爆炸事故。故障树分析如图4。Al-形成混合气；A2一遇火源；A3一液态燃泄漏；A4一未报警；A5一静电火花；A6一附近有机动车通行；A7一罐爆裂；A8一静电未消除；A9一罐超压；AlO一安全阀未起作用；All一未报警；A12未报警；A13一无显示；A14液面未显示；A15一压力无显示Xl-烟头未掐灭；X2一阀门泄漏；X3法兰垫片断裂；X4一报警器故障；X5一无报警器；X6-收油或油排入事故罐过快；X7未安装阻火器；X8一阻火器故隙；X9一无接地线；XlO一接地线断开；Xl1一收油过量；X12一安全阀下部阀门未开；X13一安全阀故隙；
8、X14一无报警器；X15-报警器故障；X16液面计上下阀门未开；X17液面计故隙；X18一无液面计；X19一无压力表；X20一压力表故障。故障树分析(FaUltTreeAnalysis,FTA)故障树分析(fta)技术是美国贝尔电话试验室于1962年开发的，它采用规律的方法，形象地进行危险的分析工作，特点是直观、明白，思路清楚，规律性强，可以做定性分析，也可以做定量分析。表达了以系统工程方法研究安全问题的系统性、确切性和预计性，它是安全系统工程的主要分析方法之一。一般来讲，安全系统工程的发展也是以故障树分析为主要标志的。1974年美国原子能委员会发表了关于核电站危险性评价报告，即“拉姆森报告，
9、大量、有效地应用了fta,从而迅速推动了它的发展。1数学基础1. 1基本概念(1)集：从最普遍的意义上说，集就是具有某种共同可识别特点的项(事件)的集合。这些共同特点使之能够区别于他类事物。(2)并集把集合a的元素和集合b的元素合并在一起，这些元素的全体构成的集合叫做a与b的并集，记为aub或a+b。若a与b有公共元素，则公共元素在并集中只出现一次。例若a=a、b、c、d；b=c、d、e、f；aub=a、b、c、d、e、f。(3)交集两个集合a与b的交集是两个集合的公共元素所构成的集合，记为aUb或a+bo根据定义，交是可以交换的，即ab=b.a例若a=a、b、c、d)；b=cd、e；则ab=
10、cd)o(4)补集在整个集合(3)中集合a的补集为一个不属于a集的所有元素的集。补集又称余，记为a”或al.2布尔代数规矩布尔代数用于集的运算，与普通代数运算法则不同。它可用于故障讨分析，布尔代数可以帮助我们将事件表达为另一些基才能件的组合。将系统失效表达为基本元件失效的组合。演算这些方程即可求出导致系统失效的元件失效组合(即最小割集)，进而根据元件失效概率，计算出系统失效的概率。布尔代数规矩如下(x、y代表两个集合)：(1)交换律Xy=yX；x+y=y+x(2)结合律(3)分派律X(yz)：(xy)z；x+(y+z)=(x+y)+z；X(y+z)：x-y+xz；x+(yz)=(x+y)-(x
11、+z)(4)吸收律x(x+y)：x；x+(xy)：x(5)互补律x+x=l；xx=(4表示空集)(6)塞等律xx=x；x+x=x(7)狄.摩根定律(Xy)=x+y；(x+y)=x,y(8)对合律(,r=重叠律x+xy=x+y=y+y,x2故障树的编制故障树是由各种事件符号和规律门组成的，事件之间的规律关系用规律门表示。这些符号可分规律符号、事件符号等。2. I故障树的符号及意义事件符号矩形符号：代表顶I=事件或中间事件，见图8l(a)。是通过规律门作用的、由一个或多个原因而导致的故除事件。圆形符号：代表基才能件，见图8l(b)。表示不要求进一步展开的基本引发故障事件。屋形符号：代表正常事件，见
12、图81(0。即系统在正常状态下发挥正常功能的事件。菱形符号：代表省略事件，见图81(d)。因该事件影响不大或因情报不足，因而没有进一步展开的故隙事件。椭圆形符号：代表条件事件，见图81七)。表示施加于任何规律门的条件或限制。(2)规律符号故障树中表示事件之间规律关系的符号称门，主要有以下几种。或门：代表一个或多个输入事件发生，即发生输出事件的状况。或门符号见图82伯)，或门示意图见图83。与门：代表当全部输入事件发生时，输出事件才发生的规律关系。表现为规律积的关系。与门符号见图82(b),与门示意图见图84。禁门：是与门的特别状况。它的输出事件是由单输入事件所引起的。但在输入造成输出之间，必需
13、满足某种特定的条件。禁门符号见图8-2(c),禁门示意图见图85。例如大量化学反应只有在催化剂存在的状况下才能反应完全，催化剂不加入反应，但它的存在是必要的。这种规律如图86所示。2.2建树原则故障树的树形结构是进行分析的基础。故隙树树形结构正确与否，直接影响到故隙树的分析及其可靠程度。因此，为了成功地建造故隙树，要遵循一套基本规矩。(1)“直接原因原理(细步思考法则)编制故隙树时，首先从顶上事件分析，确定顶上事件的直接、必要和充分的原因，应注意不是顶上事件的基本原因。将这直接、必要和充分原因事件作为次顶上事件(即中间事件)，再来确定它们的直接、必要和充分的原因，这样逐步展开。这时，“直接原因
14、是至关重要的。依照直接原因原理，才能保持故隙树的严密的规律性，对事故的基本原因作详尽的分析。(2)基本规矩i事件方框图内填入故障内容，说明什么样的故障，在什么条件下发生。(3)基本规矩ii对方框内事件提问：“方框内的故障能否由一个元件失效构成?假如对该问题的回复是确定的，把事件列为“元件类”故隙。假如回复是否定的，把奇件列为“系统类故障。“元件类”故障下，加卜或门，找出主因故障、次因故障、指令故隙或其他影响。“系统类”故障下，根据具体状况，加上或门、与门或禁门等，逐项分析下去。主因故障为元件在规定的工作条件范围内发生的故障。如：设计压力Po的压力容器在工作压力PWPO时的破坏。次因故隙为元件在
