1、加入CAD画图已经成为工人的必备技能。什么，这么多CAD必备技巧你居然还不知道？我该拿什么拯救你，我亲爱的铁粉！下面给大家整理了50个相见恨晚的CAD技巧，带你玩转CAD!相见恨晚的50个CAD技巧1、文字镜像如何设置转动与不转动A、在镜像前，输入MlRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入Ml镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就
2、是版本转换器。3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5、填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。解决方法：OP显示一一应用实体填充（打上勾）6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。解决方法：OP（选项）选择SHIFT键添加到选择集（把勾去掉）用SHlFT键添加

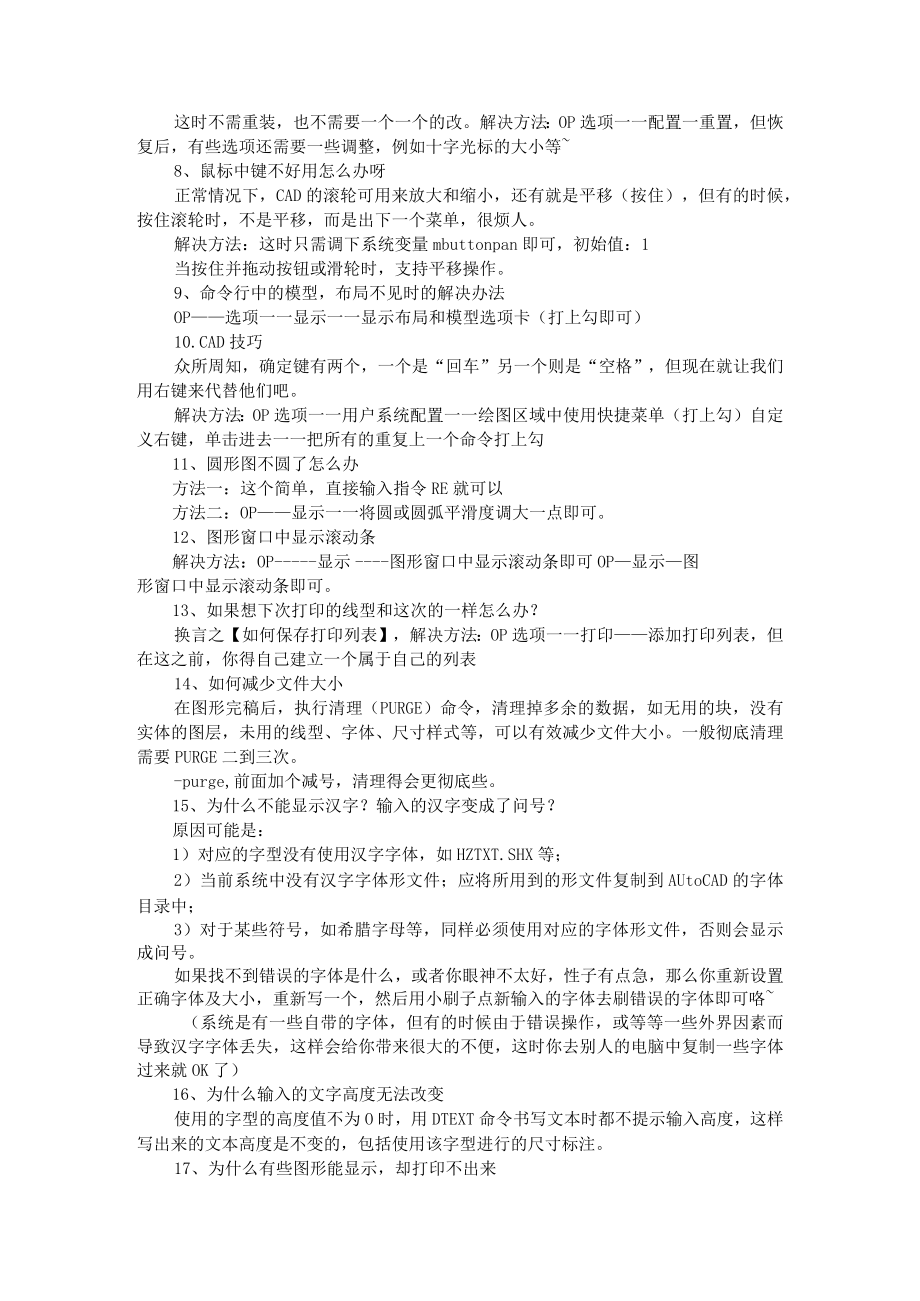

3、到选择集“去掉勾”后则加选有效，反之加选无效。7、CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。解决方法：OP选项一一配置一重置，但恢复后，有些选项还需要一些调整，例如十字光标的大小等8、鼠标中键不好用怎么办呀正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。解决方法：这时只需调下系统变量mbuttonpan即可，初始值：1当按住并拖动按钮或滑轮时，支持平移操作。9、命令行中的模型，布局不见时的解决办法OP选项一一显示一一显示布局和模型选项卡（打
4、上勾即可）10.CAD技巧众所周知，确定键有两个，一个是“回车”另一个则是“空格”，但现在就让我们用右键来代替他们吧。解决方法：OP选项一一用户系统配置一一绘图区域中使用快捷菜单（打上勾）自定义右键，单击进去一一把所有的重复上一个命令打上勾11、圆形图不圆了怎么办方法一：这个简单，直接输入指令RE就可以方法二：OP显示一一将圆或圆弧平滑度调大一点即可。12、图形窗口中显示滚动条解决方法：OP显示图形窗口中显示滚动条即可OP显示图形窗口中显示滚动条即可。13、如果想下次打印的线型和这次的一样怎么办？换言之【如何保存打印列表】，解决方法：OP选项一一打印添加打印列表，但在这之前，你得自己建立一个属
5、于自己的列表14、如何减少文件大小在图形完稿后，执行清理（PURGE）命令，清理掉多余的数据，如无用的块，没有实体的图层，未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。-purge,前面加个减号，清理得会更彻底些。15、为什么不能显示汉字？输入的汉字变成了问号？原因可能是：1）对应的字型没有使用汉字字体，如HZTXT.SHX等；2）当前系统中没有汉字字体形文件；应将所用到的形文件复制到AUtoCAD的字体目录中；3）对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成问号。如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么
6、你重新设置正确字体及大小，重新写一个，然后用小刷子点新输入的字体去刷错误的字体即可咯（系统是有一些自带的字体，但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失，这样会给你带来很大的不便，这时你去别人的电脑中复制一些字体过来就OK了）16、为什么输入的文字高度无法改变使用的字型的高度值不为O时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。17、为什么有些图形能显示，却打印不出来如果图形绘制在AUtOCAD自动产生的图层上，就会出现这种情况，应避免在这些层。18、DWG文件破坏了怎么办？答：文件一一绘图实用程序一一修复，选中你
7、要修复的文件19、如果你想修改块怎么办？好多人都以为修改不了块，就将其炸开，然后改完再合并重定义成块，下面有一个简单的办法：修改块命令：REFEDIT,按提示修改好后用命令REFCLOSE,确定保存，你原先的按改后也随之保存。20镜像过来的字体保持不旋转怎么办？值为。时，可保持镜像过来的字体不旋转时，进行旋转。21、平方怎么打出来？先对图进行标注，然后用ED命令，在文字格式菜单中的下拉菜单下选择即可标注平方等特殊字符。22、特殊符号的输入我们知道表示直径的“”用控制码%C、表示地平面的”用控制码%P、标注度符号“。”用控制码%D。可是在CAD里咋输入啊I)T文字命令，拖出一个文本框框2)在对话
8、框中右键符号会出现一些选项23、打印出来的字体是空心的怎么办？在命令行输入TEXTFILL命令，值为0则字体为空心。值为1则字体为实心的。24、消除点标记在AutoCAD中有时有交叉点标记会在鼠标点击处产生，用BLIPMODE命令，并在提示行下输入OFF即可消除它。25、错误文件的恢复有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了，而且没有备份文件，这时我们可以试试下面的方法恢复：在“文件(File)”菜单中选择“绘图实用程序/修复(DraWingUtilitieS/Recover)”项，在弹出的“选择文件(SeIeetFile)”对话框中选择要恢复的文件后确认，系统开始执行恢
9、复文件操作。26、恢复失效的特性匹配命令有时我们在AUtOCADR14的使用过程中，其他命令都很正常，但特性匹配却不能用了，重装软件时又找不到它的安装程序，那么试试下面介绍的方法:在命令行键入menu命令，在弹出的”选择菜单文件”对话框中，选择acad.mnu菜单文件，重新加载菜单。27、如何隐藏坐标有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打印操作，但在此过程中，你是不是为了左下角的坐标而苦恼呢？因为它的存在，而影响了你的操作。解决方法：UCSICON调置为OFF即可关闭，反之ON打开。28如果想将CAD图插入WORD怎么办？1）先提供一个简单的办法：使用BetterWMF
10、小软件直接复制粘贴到word中即可，非常完美！2）Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AUtoCAD绘制好图形，然后插入WOrd制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutoCAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AUtoCAD图形拷贝到剪贴板，再在WOrd文档中粘贴。须注意的是，由于AUtOCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。另外，AUto
11、CAD图形插入WOrd文档后，往往空边过大，效果不理想。利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。29如果想插入EXCEL怎么办？AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AUtoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。在AUtOCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字,不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或E
12、xcel,修改完成后，又得退回到AutoCADo另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在EXCel中制完表格，复制到剪贴板，然后再在AUtOCAD环境下选择编辑菜单中的选择性粘贴，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。30、删除顽固图层的有效方法删除顽固图层的有效方法是采用图层影射，命令Iaytrans,可将需删除的图层影射为0层即可。这个方法可以删除具有实体对象或被其它块嵌套定义的图层，可以说是万能图层删除器。31、如何
13、关闭CAD中的*BAK文件D工具一一选项，选“打开和保存”选项卡，再在对话框中将“每次保存均创建备份”前的对钩去掉。2）也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0,系统变量为1时，每次保存都会创建“*BAK”备份文件。32、CAD中绘图区左下方显示坐标的框有时变为灰色，当鼠标在绘图区移动时，显示的坐标没有变化怎么办这时需按F6键或者将COORDS的系统变量修改为1或者2o系统变量为0时，是指用定点设备指定点时更新坐标显示；系统变量为1时，是指不断更新坐标显示；系统变量为2时，是指不断更新坐标显示，当需要距离和角度时，显示到上一点的距离和角度。33、用AUtOCAD打开一
14、张旧图，有时会遇到异常错误而中断退出怎么办？可以新建一个图形文件，而把旧图用图块形式插入，也许可以解决问题。34、在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心怎么办？用Fillmmode命令，在提示行下输新值1可将其重新变为实心35、图层1的内容被图层2的内容给遮住了怎么办如果在一个图里，图层1的内容被图层2的内容给遮住了，用工具一一显示前置即可将遮住的内容显示出来。36在用AUTOCAD（2002和2004）在XP系统下打印时出现致命错误时的解决方法：在AUTOCAD中不开启打印戳记功能，如已开起，则需将AUToCAD根目录下的ACPESTAMP.ARX文件改为其它的名称或者
15、删除。但是在删除时不能运行AUTOCAD,而且要具有管理员权限，否则不能删除。37、请问如何测量带弧线的多线段与多义线的长度？只要用列表命令（IiSt）38、如何等分几何形？如何将一个矩形内部等分为任意NXM个小矩形，或者将圆等分为N份，或者等分任意角。divide命令只是对线段进行等分，并不能等分其它几何图形。直接的等分几何图形是没有这样的功能。但是当你会对矩形的两条边分别做M和N等分后，还不可以得到对矩形的等分吗？39、以前用3D鼠标滚轮键按下是平移命令，现在变成了捕捉设置，怎样改回去？直接在命令提示下输入MBUTTONPAN,系统将提示输入新值。设置系统变量MBUTToNPAN=1。40在AUTOCAD2000中如何量出某条圆孤的长度，如果在长度为125厘米要如何画圆孤？用Iengthen命令，可以知道弧长，也可改变弧长。41、为什么我的CAD2000堆叠按钮不可用？堆叠的使用，一是要有堆叠符号，二是要把堆叠的内容选中后才可以操作。42大家知道怎么将L画的线变成PL的？用Pedit命令，编辑多段线，其中有合并（J）选项。43、为什么使用了打印样式表后，打印彩色线条时还是虚线？要怎样设置才对？有两种方法设置打印，如果是颜
