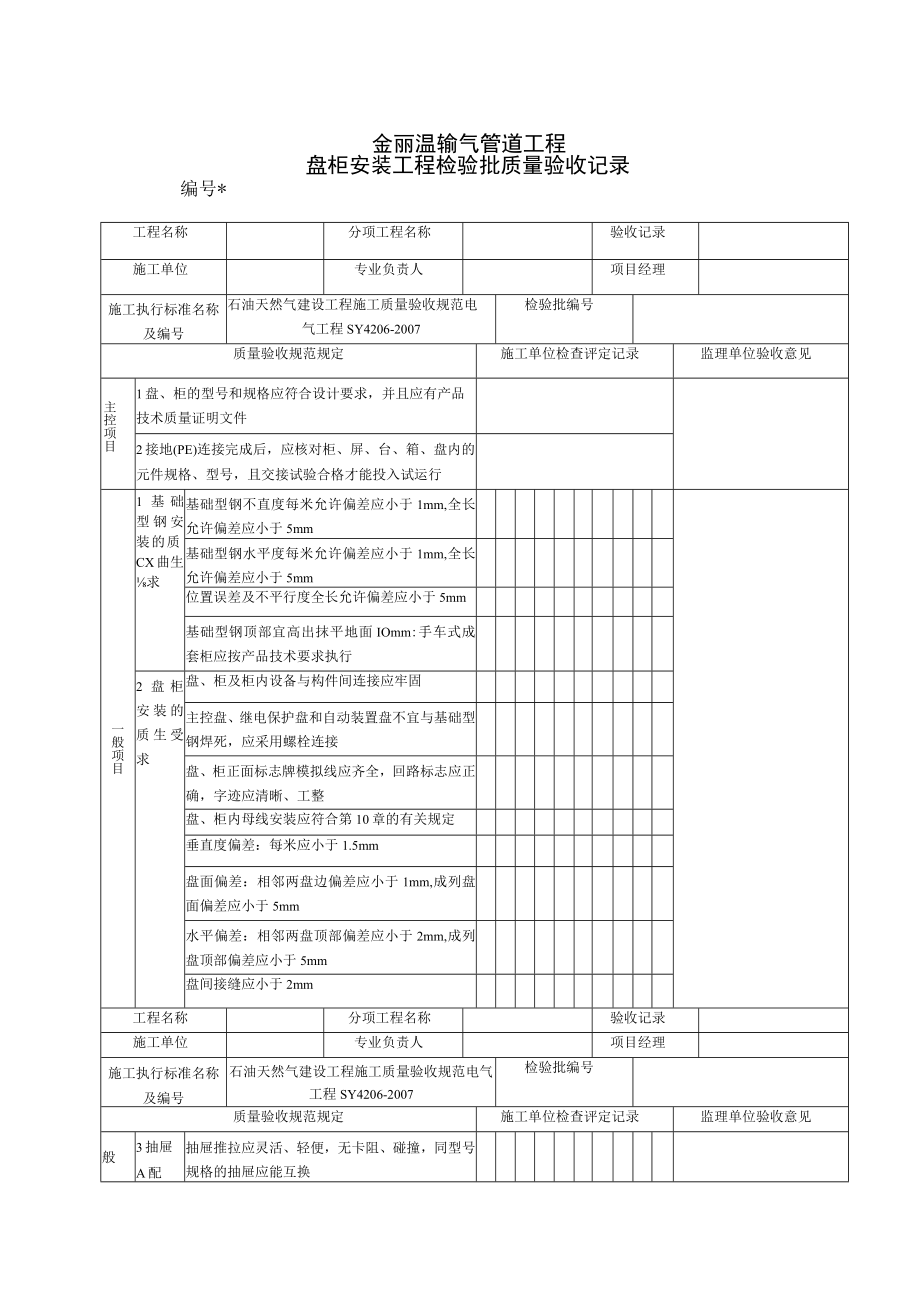

1、金丽温输气管道工程盘柜安装工程检验批质量验收记录编号*工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范电气工程SY4206-2007检验批编号质量验收规范规定施工单位检查评定记录监理单位验收意见主控项目1盘、柜的型号和规格应符合设计要求，并且应有产品技术质量证明文件2接地(PE)连接完成后，应核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格才能投入试运行一般项目1基础型钢安装的质CX曲生求基础型钢不直度每米允许偏差应小于1mm,全长允许偏差应小于5mm基础型钢水平度每米允许偏差应小于1mm,全长允许偏差应小于5mm位置误差及
2、不平行度全长允许偏差应小于5mm基础型钢顶部宜高出抹平地面IOmm:手车式成套柜应按产品技术要求执行2盘柜安装的质生受求盘、柜及柜内设备与构件间连接应牢固主控盘、继电保护盘和自动装置盘不宜与基础型钢焊死，应采用螺栓连接盘、柜正面标志牌模拟线应齐全，回路标志应正确，字迹应清晰、工整盘、柜内母线安装应符合第10章的有关规定垂直度偏差：每米应小于1.5mm盘面偏差：相邻两盘边偏差应小于1mm,成列盘面偏差应小于5mm水平偏差：相邻两盘顶部偏差应小于2mm,成列盘顶部偏差应小于5mm盘间接缝应小于2mm工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质
3、量验收规范电气工程SY4206-2007检验批编号质量验收规范规定施工单位检查评定记录监理单位验收意见般3抽屉A配抽屉推拉应灵活、轻便，无卡阻、碰撞，同型号规格的抽屉应能互换电柜安装的质g要求机械或电气联锁装置动作应正确可靠抽屉与柜体间的二次回路连接插件应接触良好抽屉与柜体间的接触及柜体、框架的接地应良好4手车式柜安装的质S要求手车推拉应灵活、轻便，无卡阻、碰撞，同型号规格的手车应能互换手车推入工作位置后，动触头顶部与静触头底部间隙应符合产品技术要求手车和柜体间的二次回路连接插件应接触良好安全隔板应开启灵活，随手车的进出而相应动作手车与柜体间的接地触头应接触紧密，开段程序应正确施工单位检查评定结果质检员年月日监理单位验收结论监理工程师年月日
