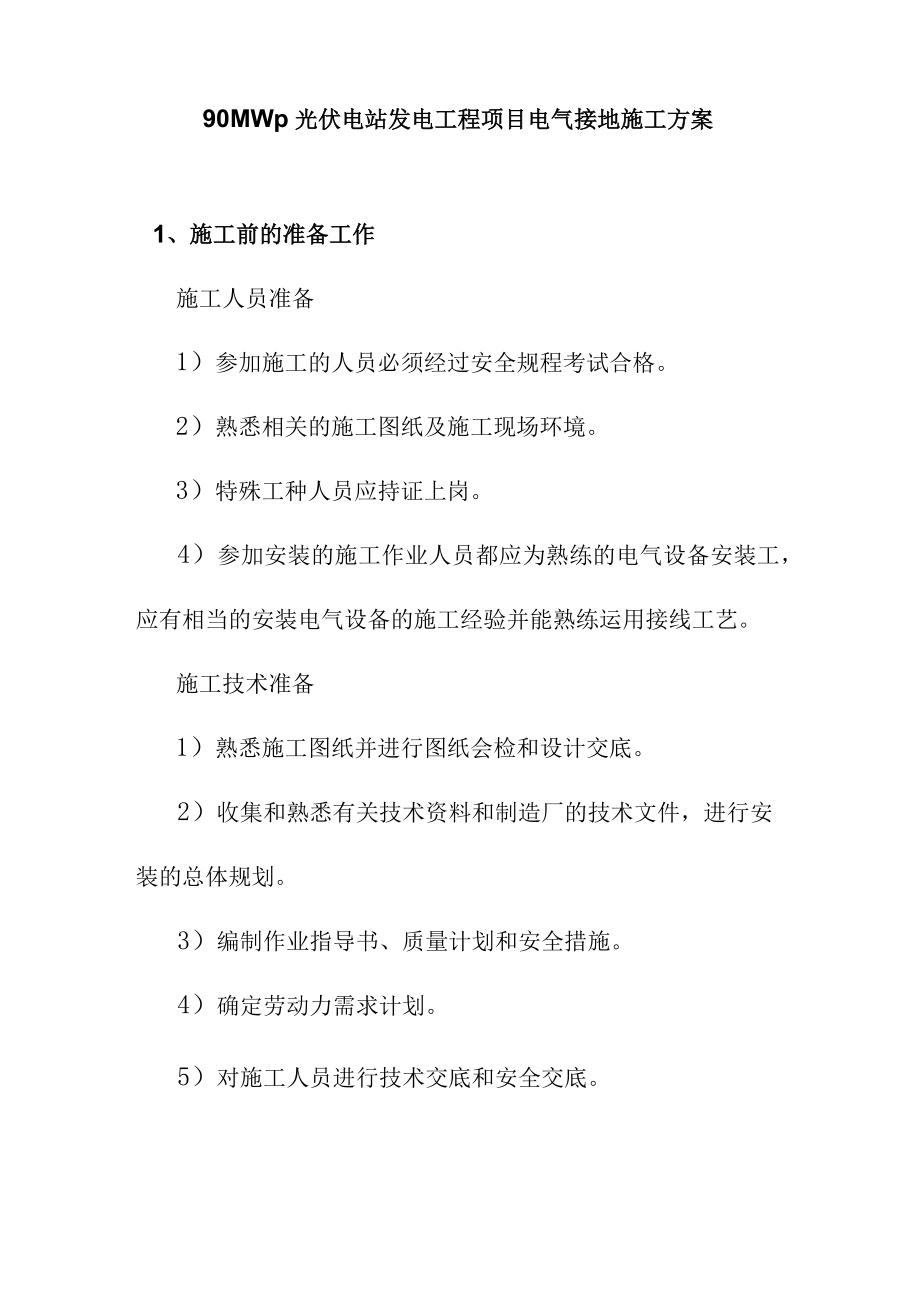

90MWp光伏电站发电工程项目电气接地施工方案.docx_第1页
第1页 / 共3页

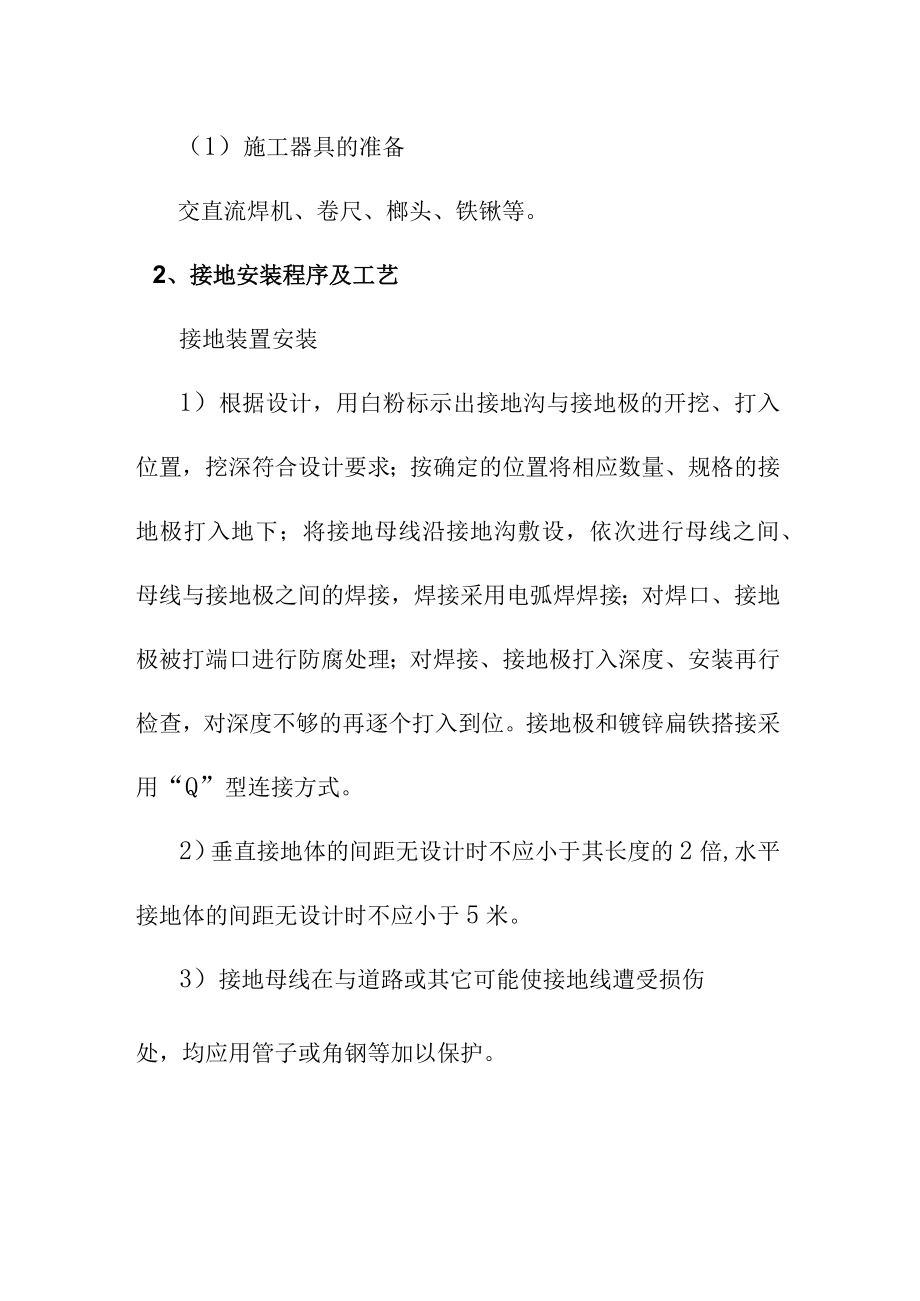

90MWp光伏电站发电工程项目电气接地施工方案.docx_第2页
第2页 / 共3页

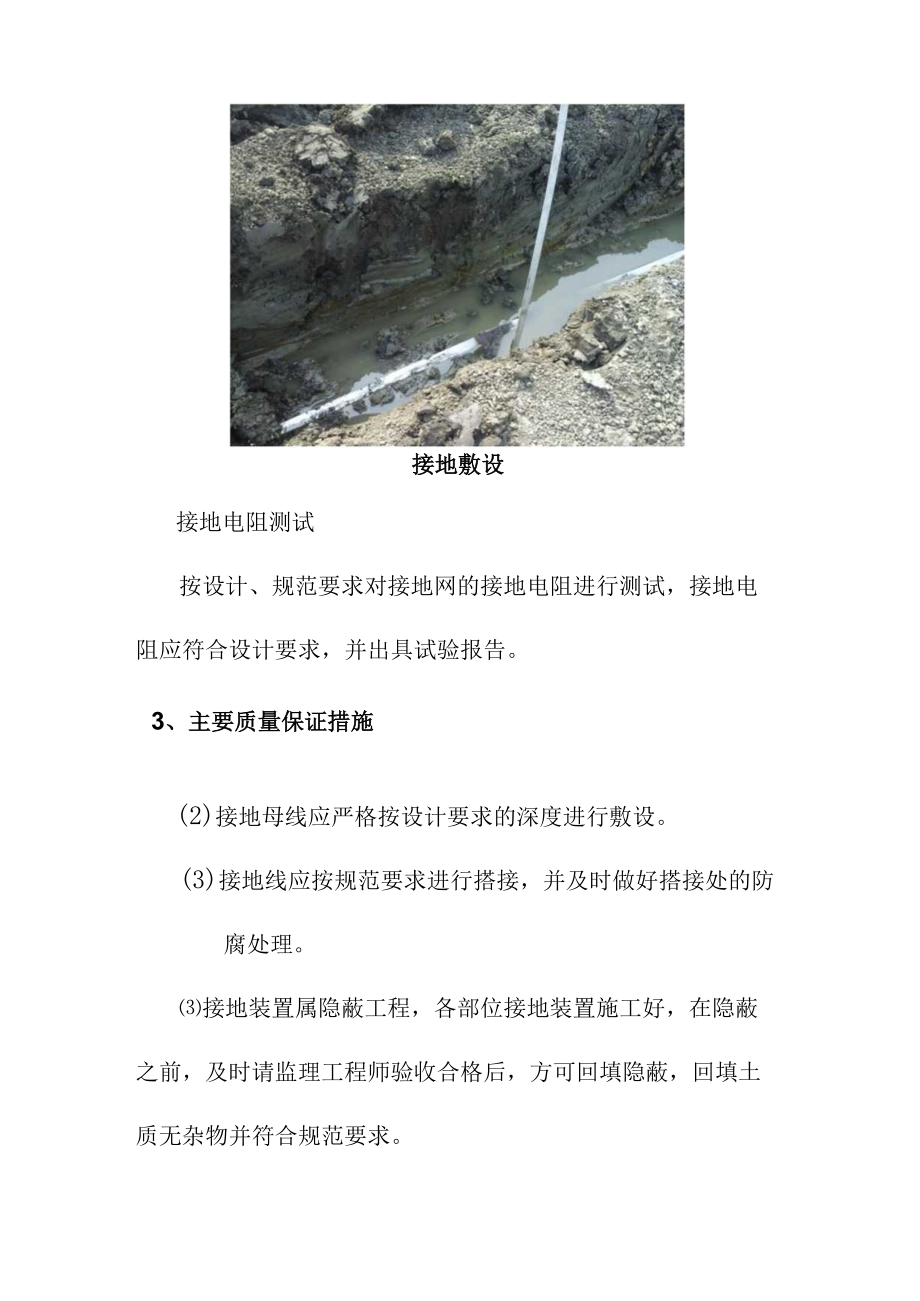

90MWp光伏电站发电工程项目电气接地施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《90MWp光伏电站发电工程项目电气接地施工方案.docx》由会员分享,可在线阅读,更多相关《90MWp光伏电站发电工程项目电气接地施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、90MWp光伏电站发电工程项目电气接地施工方案1、施工前的准备工作施工人员准备1)参加施工的人员必须经过安全规程考试合格。2)熟悉相关的施工图纸及施工现场环境。3)特殊工种人员应持证上岗。4)参加安装的施工作业人员都应为熟练的电气设备安装工,应有相当的安装电气设备的施工经验并能熟练运用接线工艺。施工技术准备1)熟悉施工图纸并进行图纸会检和设计交底。2)收集和熟悉有关技术资料和制造厂的技术文件,进行安装的总体规划。3)编制作业指导书、质量计划和安全措施。4)确定劳动力需求计划。5)对施工人员进行技术交底和安全交底。(1)施工器具的准备交直流焊机、卷尺、榔头、铁锹等。2、接地安装程序及工艺接地装置

2、安装1)根据设计,用白粉标示出接地沟与接地极的开挖、打入位置,挖深符合设计要求;按确定的位置将相应数量、规格的接地极打入地下;将接地母线沿接地沟敷设,依次进行母线之间、母线与接地极之间的焊接,焊接采用电弧焊焊接;对焊口、接地极被打端口进行防腐处理;对焊接、接地极打入深度、安装再行检查,对深度不够的再逐个打入到位。接地极和镀锌扁铁搭接采用“Q”型连接方式。2)垂直接地体的间距无设计时不应小于其长度的2倍,水平接地体的间距无设计时不应小于5米。3)接地母线在与道路或其它可能使接地线遭受损伤处,均应用管子或角钢等加以保护。接地敷设接地电阻测试按设计、规范要求对接地网的接地电阻进行测试,接地电阻应符合设计要求,并出具试验报告。3、主要质量保证措施(2)接地母线应严格按设计要求的深度进行敷设。(3)接地线应按规范要求进行搭接,并及时做好搭接处的防腐处理。接地装置属隐蔽工程,各部位接地装置施工好,在隐蔽之前,及时请监理工程师验收合格后,方可回填隐蔽,回填土质无杂物并符合规范要求。
