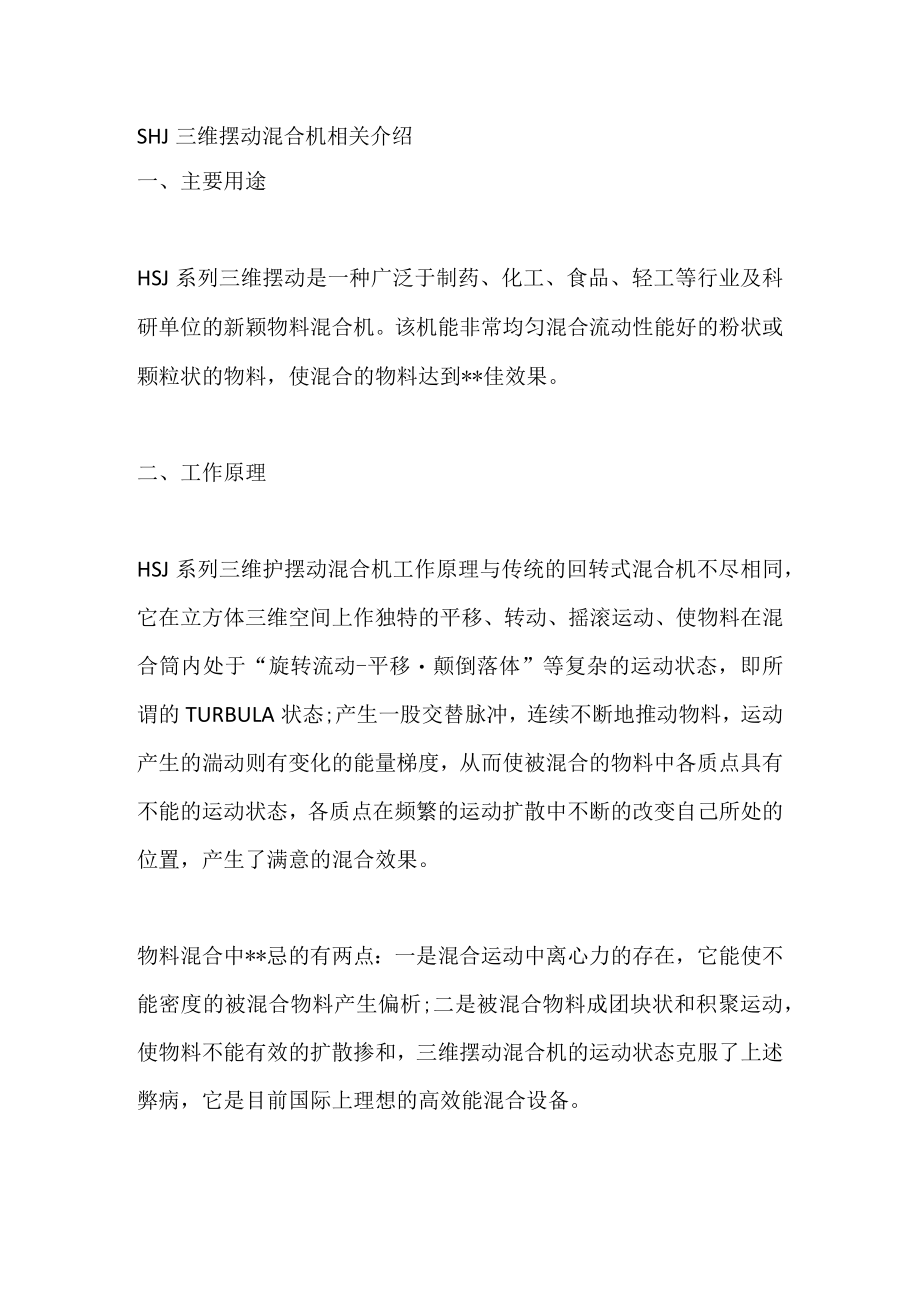

1、SHJ三维摆动混合机相关介绍一、主要用途HSJ系列三维摆动是一种广泛于制药、化工、食品、轻工等行业及科研单位的新颖物料混合机。该机能非常均匀混合流动性能好的粉状或颗粒状的物料，使混合的物料达到*佳效果。二、工作原理HSJ系列三维护摆动混合机工作原理与传统的回转式混合机不尽相同，它在立方体三维空间上作独特的平移、转动、摇滚运动、使物料在混合筒内处于“旋转流动-平移颠倒落体”等复杂的运动状态，即所谓的TURBULA状态;产生一股交替脉冲，连续不断地推动物料，运动产生的湍动则有变化的能量梯度，从而使被混合的物料中各质点具有不能的运动状态，各质点在频繁的运动扩散中不断的改变自己所处的位置，产生了满意的

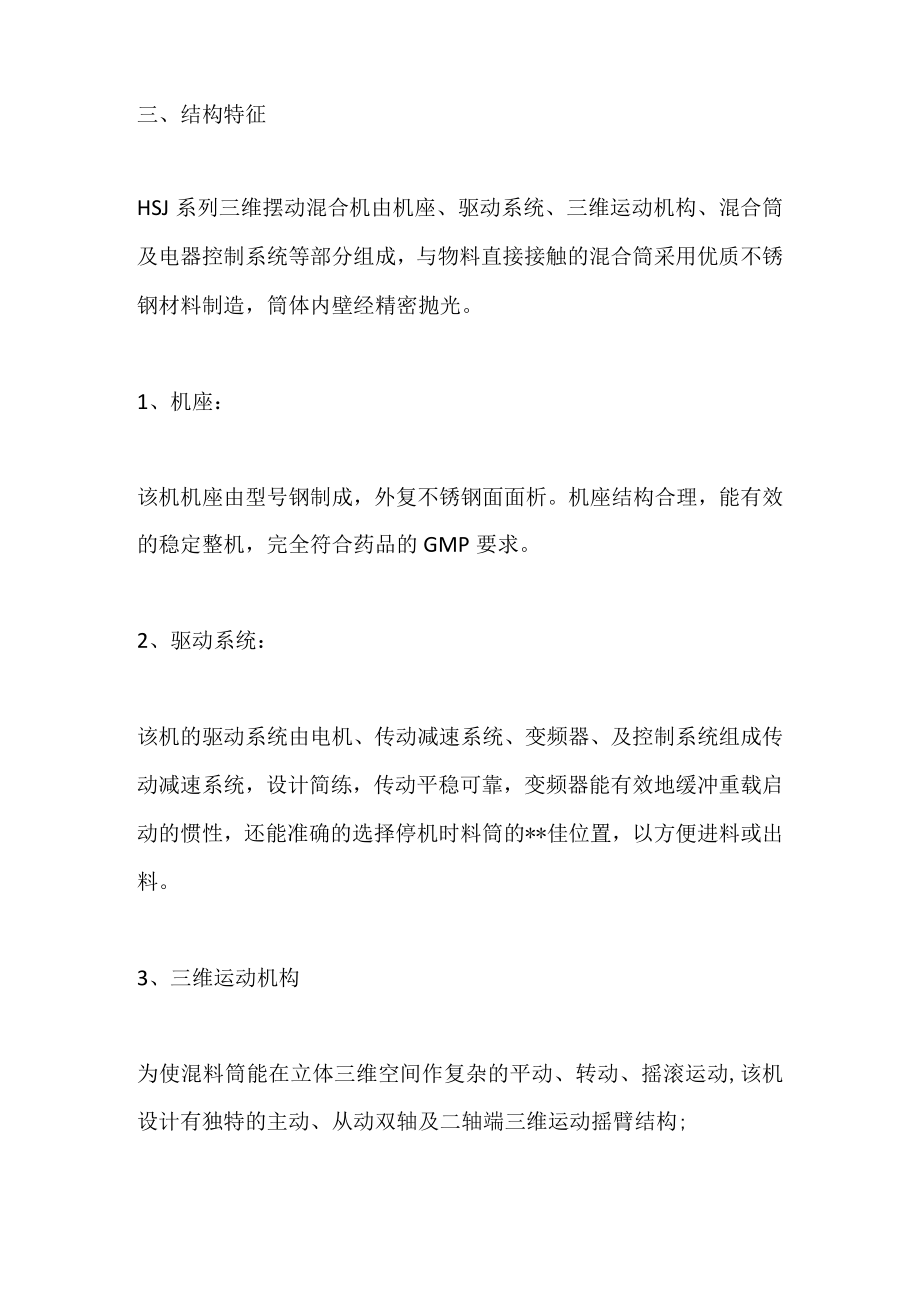

2、混合效果。物料混合中*忌的有两点：一是混合运动中离心力的存在，它能使不能密度的被混合物料产生偏析;二是被混合物料成团块状和积聚运动，使物料不能有效的扩散掺和，三维摆动混合机的运动状态克服了上述弊病，它是目前国际上理想的高效能混合设备。三、结构特征HSJ系列三维摆动混合机由机座、驱动系统、三维运动机构、混合筒及电器控制系统等部分组成，与物料直接接触的混合筒采用优质不锈钢材料制造，筒体内壁经精密抛光。1、机座：该机机座由型号钢制成，外复不锈钢面面析。机座结构合理，能有效的稳定整机，完全符合药品的GMP要求。2、驱动系统：该机的驱动系统由电机、传动减速系统、变频器、及控制系统组成传动减速系统，设计简

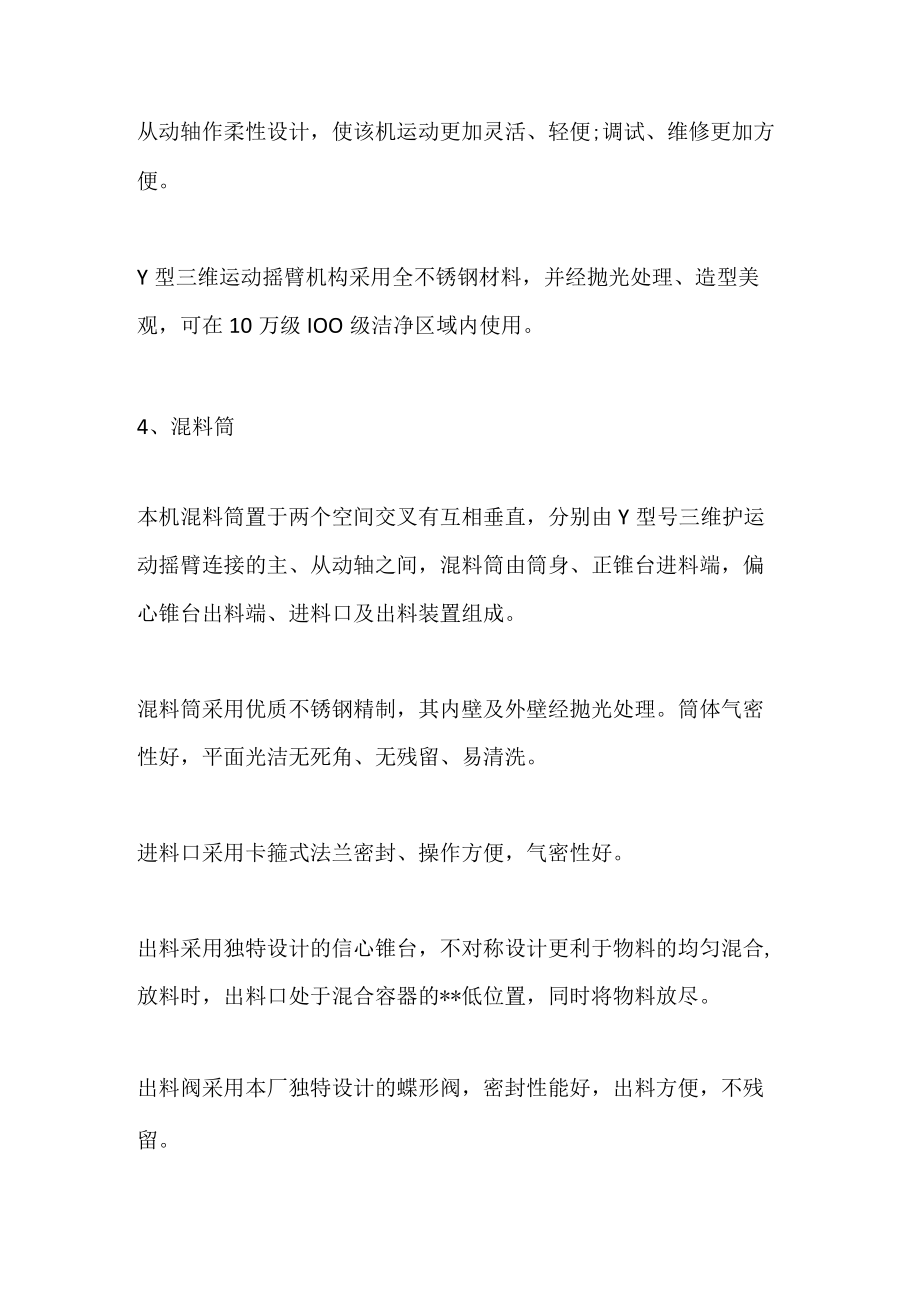

3、练，传动平稳可靠，变频器能有效地缓冲重载启动的惯性，还能准确的选择停机时料筒的*佳位置，以方便进料或出料。3、三维运动机构为使混料筒能在立体三维空间作复杂的平动、转动、摇滚运动,该机设计有独特的主动、从动双轴及二轴端三维运动摇臂结构;从动轴作柔性设计，使该机运动更加灵活、轻便;调试、维修更加方便。Y型三维运动摇臂机构采用全不锈钢材料，并经抛光处理、造型美观，可在10万级IOO级洁净区域内使用。4、混料筒本机混料筒置于两个空间交叉有互相垂直，分别由Y型号三维护运动摇臂连接的主、从动轴之间，混料筒由筒身、正锥台进料端，偏心锥台出料端、进料口及出料装置组成。混料筒采用优质不锈钢精制，其内壁及外壁经抛
4、光处理。筒体气密性好，平面光洁无死角、无残留、易清洗。进料口采用卡箍式法兰密封、操作方便，气密性好。出料采用独特设计的信心锥台，不对称设计更利于物料的均匀混合,放料时，出料口处于混合容器的*低位置，同时将物料放尽。出料阀采用本厂独特设计的蝶形阀，密封性能好，出料方便，不残留。四、性能特点1、由于混合筒子具有多方向的运动，使筒体内的物料混合点多，混合效果显著，其混合均匀度要高于一般混合机的均匀度，药物含量的均匀度误差要低于一般混合机。同时HSJ系列三维运动混合机*大量容积比一般混合机*大容积为筒子体全容积的40%要高出一倍以上可达0.85%;2、HSJ系列三维摆动混合机的混合筒设计独特，身体内壁
5、经过精密抛光，无死角，不污染物料，出料时物料在自重作用下顺利出料，不留剩余料，具有不污染、易出料，不积料易清洗等优点;3、物料在密闭状态下进行混合，对工作环境不会产生污染；4、高度低，回转空间小，建筑（技术夹层）一般不需遗臭万年层，点球地面积少；5、振动小，噪音低、工位随意可调、安装维修方便、使用寿命长。五、设备安装1、本机在出厂前均进行空载、加载、试车。正常工作后方可出厂，满足用户安全使用。2、运输方式：600立升（包括600型）采用整机出厂，不配制地脚、螺栓;600立升以上采用分体式运输，配制地脚、螺栓。3、设备安装：A、本机到达用户单位应安全卸车，不可对设备及附件冲击、摔打，因为本机的安
6、装精度比较高；B、安装前应将所有坚固螺丝拧紧消失运输过程中的螺丝松动；C、安装地面应平整（不平整3/1000）。设备就位后影消除底部四角与地面之间的间隙，避免运行时摇晃；D、大型设备应在我厂技术工指导下安装；E、当设备安装完结后打开前盖，手转动皮带轮，运行平衡后再接通电源，应注意：主轴的转向与箭头转向一致。如不符可通过变换电源相位予以调整；(2)转速高度应由慢至快，平衡调节，且不超越规定转速。F、空载试车时如发现机架不稳，应停机。在询问加放1016mm橡胶防震垫予以调整；G、空载运行时间不小于IOmin;H、空载运行正常后方可加料试车，加料应由少到多试车，且不可超越装载量；I、整机测试完毕后应
7、交付专人负责操作，并指导其正常操作常识；J、设备保养：新设备运行三个月内应更换所用润滑油、链条、润滑油脂，以后六个月更换一次。六、操作原理1、本机采用电磁调速(或变频器调速)，开机前，接通总电源,电源指示灯亮，然后启动电动机按钮，再启动调速面板上通断开关（变频器可按触摸按钮），指示灯亮，然后缓慢旋转使之达到正常的混合转速；2、如用户需庙宇混合时间，应在合同中制定此项内容，我厂可能安装时间继电器，使用户根据物料的混合要求规定混合时间；3、混合结束后，按开机顺序反之关机，如发现下料不理想，可点动按钮达到下料要求。八、注意事项1、本机的混合是三维空间混合，在料筒子的有效盍范围内加安全保护栏，以免发生人生安全事故。开机前，筒体前切忌站立避免意外发生；2、在装、卸料时，设备的电动必须停机，以防电器失灵，造成不必要的事故；
