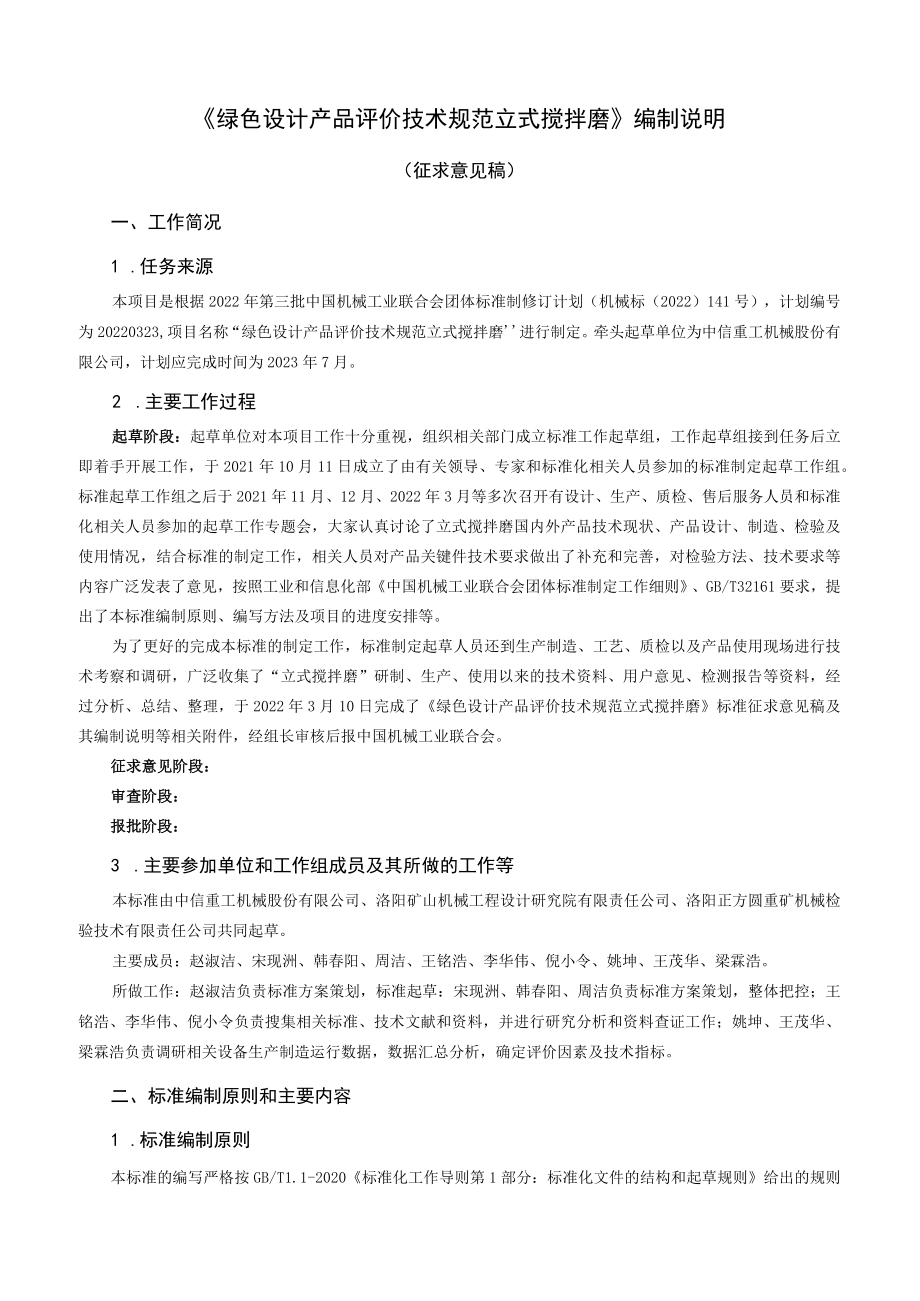

1、绿色设计产品评价技术规范立式搅拌磨编制说明（征求意见稿）一、工作简况1 .任务来源本项目是根据2022年第三批中国机械工业联合会团体标准制修订计划（机械标（2022）141号），计划编号为20220323,项目名称“绿色设计产品评价技术规范立式搅拌磨进行制定。牵头起草单位为中信重工机械股份有限公司，计划应完成时间为2023年7月。2 .主要工作过程起草阶段：起草单位对本项目工作十分重视，组织相关部门成立标准工作起草组，工作起草组接到任务后立即着手开展工作，于2021年10月11日成立了由有关领导、专家和标准化相关人员参加的标准制定起草工作组。标准起草工作组之后于2021年11月、12月、202
2、2年3月等多次召开有设计、生产、质检、售后服务人员和标准化相关人员参加的起草工作专题会，大家认真讨论了立式搅拌磨国内外产品技术现状、产品设计、制造、检验及使用情况，结合标准的制定工作，相关人员对产品关键件技术要求做出了补充和完善，对检验方法、技术要求等内容广泛发表了意见，按照工业和信息化部中国机械工业联合会团体标准制定工作细则、GB/T32161要求，提出了本标准编制原则、编写方法及项目的进度安排等。为了更好的完成本标准的制定工作，标准制定起草人员还到生产制造、工艺、质检以及产品使用现场进行技术考察和调研，广泛收集了“立式搅拌磨”研制、生产、使用以来的技术资料、用户意见、检测报告等资料，经过分
3、析、总结、整理，于2022年3月10日完成了绿色设计产品评价技术规范立式搅拌磨标准征求意见稿及其编制说明等相关附件，经组长审核后报中国机械工业联合会。征求意见阶段：审查阶段：报批阶段：3 .主要参加单位和工作组成员及其所做的工作等本标准由中信重工机械股份有限公司、洛阳矿山机械工程设计研究院有限责任公司、洛阳正方圆重矿机械检验技术有限责任公司共同起草。主要成员：赵淑洁、宋现洲、韩春阳、周洁、王铭浩、李华伟、倪小令、姚坤、王茂华、梁霖浩。所做工作：赵淑洁负责标准方案策划，标准起草：宋现洲、韩春阳、周洁负责标准方案策划，整体把控；王铭浩、李华伟、倪小令负责搜集相关标准、技术文献和资料，并进行研究分析

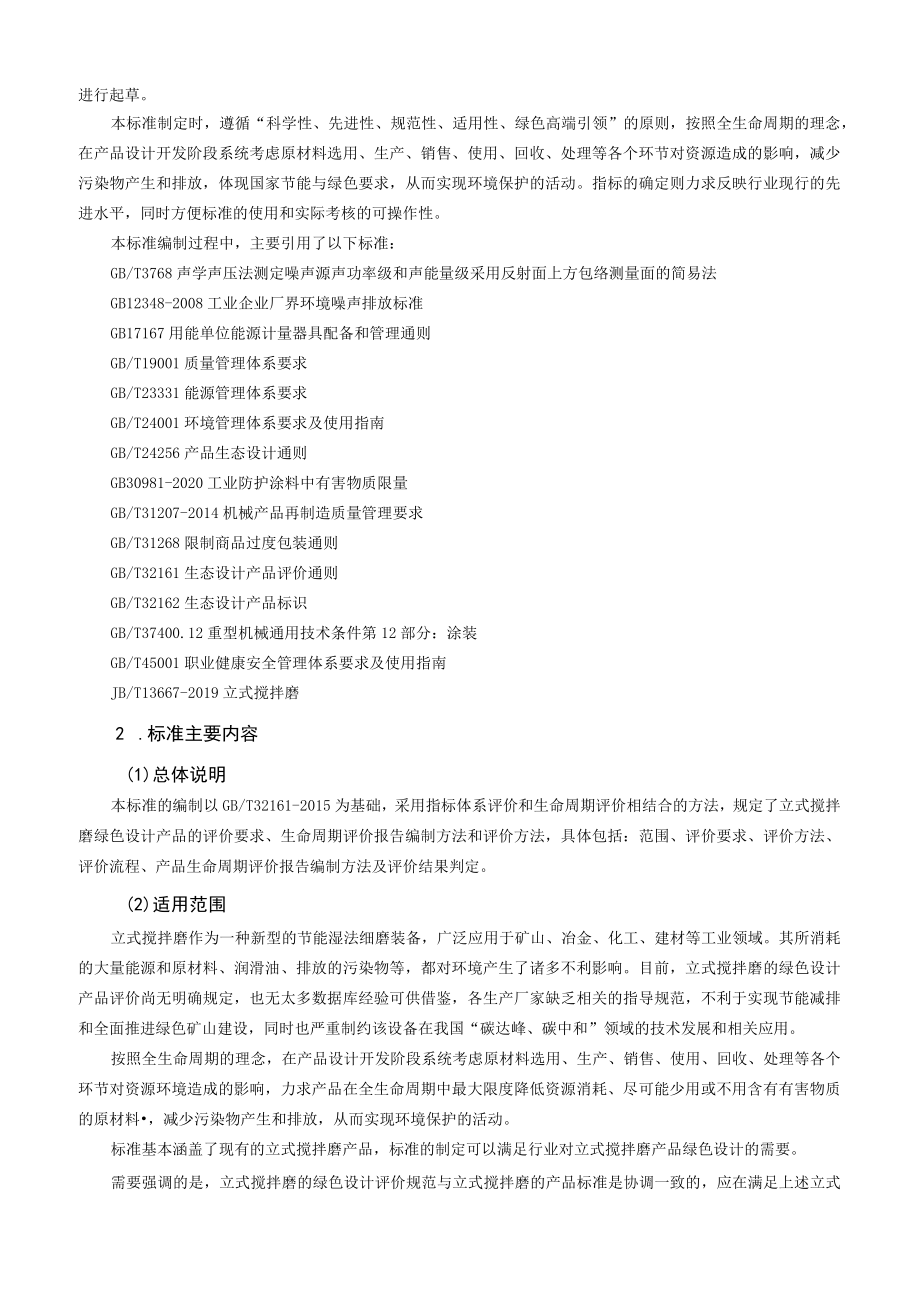

4、和资料查证工作；姚坤、王茂华、梁霖浩负责调研相关设备生产制造运行数据，数据汇总分析，确定评价因素及技术指标。二、标准编制原则和主要内容1 .标准编制原则本标准的编写严格按GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则给出的规则进行起草。本标准制定时，遵循“科学性、先进性、规范性、适用性、绿色高端引领”的原则，按照全生命周期的理念，在产品设计开发阶段系统考虑原材料选用、生产、销售、使用、回收、处理等各个环节对资源造成的影响，减少污染物产生和排放，体现国家节能与绿色要求，从而实现环境保护的活动。指标的确定则力求反映行业现行的先进水平，同时方便标准的使用和实际考核的可操作
5、性。本标准编制过程中，主要引用了以下标准：GB/T3768声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法GB12348-2008工业企业厂界环境噪声排放标准GB17167用能单位能源计量器具配备和管理通则GB/T19001质量管理体系要求GB/T23331能源管理体系要求GB/T24001环境管理体系要求及使用指南GB/T24256产品生态设计通则GB30981-2020工业防护涂料中有害物质限量GB/T31207-2014机械产品再制造质量管理要求GB/T31268限制商品过度包装通则GB/T32161生态设计产品评价通则GB/T32162生态设计产品标识GB/T37
6、400.12重型机械通用技术条件第12部分：涂装GB/T45001职业健康安全管理体系要求及使用指南JB/T13667-2019立式搅拌磨2 .标准主要内容(1)总体说明本标准的编制以GB/T32161-2015为基础，采用指标体系评价和生命周期评价相结合的方法，规定了立式搅拌磨绿色设计产品的评价要求、生命周期评价报告编制方法和评价方法，具体包括：范围、评价要求、评价方法、评价流程、产品生命周期评价报告编制方法及评价结果判定。(2)适用范围立式搅拌磨作为一种新型的节能湿法细磨装备，广泛应用于矿山、冶金、化工、建材等工业领域。其所消耗的大量能源和原材料、润滑油、排放的污染物等，都对环境产生了诸多
7、不利影响。目前，立式搅拌磨的绿色设计产品评价尚无明确规定，也无太多数据库经验可供借鉴，各生产厂家缺乏相关的指导规范，不利于实现节能减排和全面推进绿色矿山建设，同时也严重制约该设备在我国“碳达峰、碳中和”领域的技术发展和相关应用。按照全生命周期的理念，在产品设计开发阶段系统考虑原材料选用、生产、销售、使用、回收、处理等各个环节对资源环境造成的影响，力求产品在全生命周期中最大限度降低资源消耗、尽可能少用或不用含有有害物质的原材料，减少污染物产生和排放，从而实现环境保护的活动。标准基本涵盖了现有的立式搅拌磨产品，标准的制定可以满足行业对立式搅拌磨产品绿色设计的需要。需要强调的是，立式搅拌磨的绿色设计
8、评价规范与立式搅拌磨的产品标准是协调一致的，应在满足上述立式搅拌磨产品标准的基础上再进行绿色设计。(3)评价原则立式搅拌磨的绿色设计评价方法应具有科学性、先进性、规范性、适用性。(4)评价方法立式搅拌磨的绿色设计产品评价应采用定量和定性相结合的方法开展，具体为指标评价方法和生命周期评价方法结合。同时满足以下条件的产品可称为绿色设计产品：满足基本要求和评价指标要求；提供符合要求的产品生命周期评价报告。(5)评价流程参照GB/T32161-2015给出立式搅拌磨的评价流程图。首先应根据立式搅拌磨的特点界定评价系统边界；根据评价指标体系中的指标和生命周期评价方法，收集需要的数据，同时要对数据质量进行

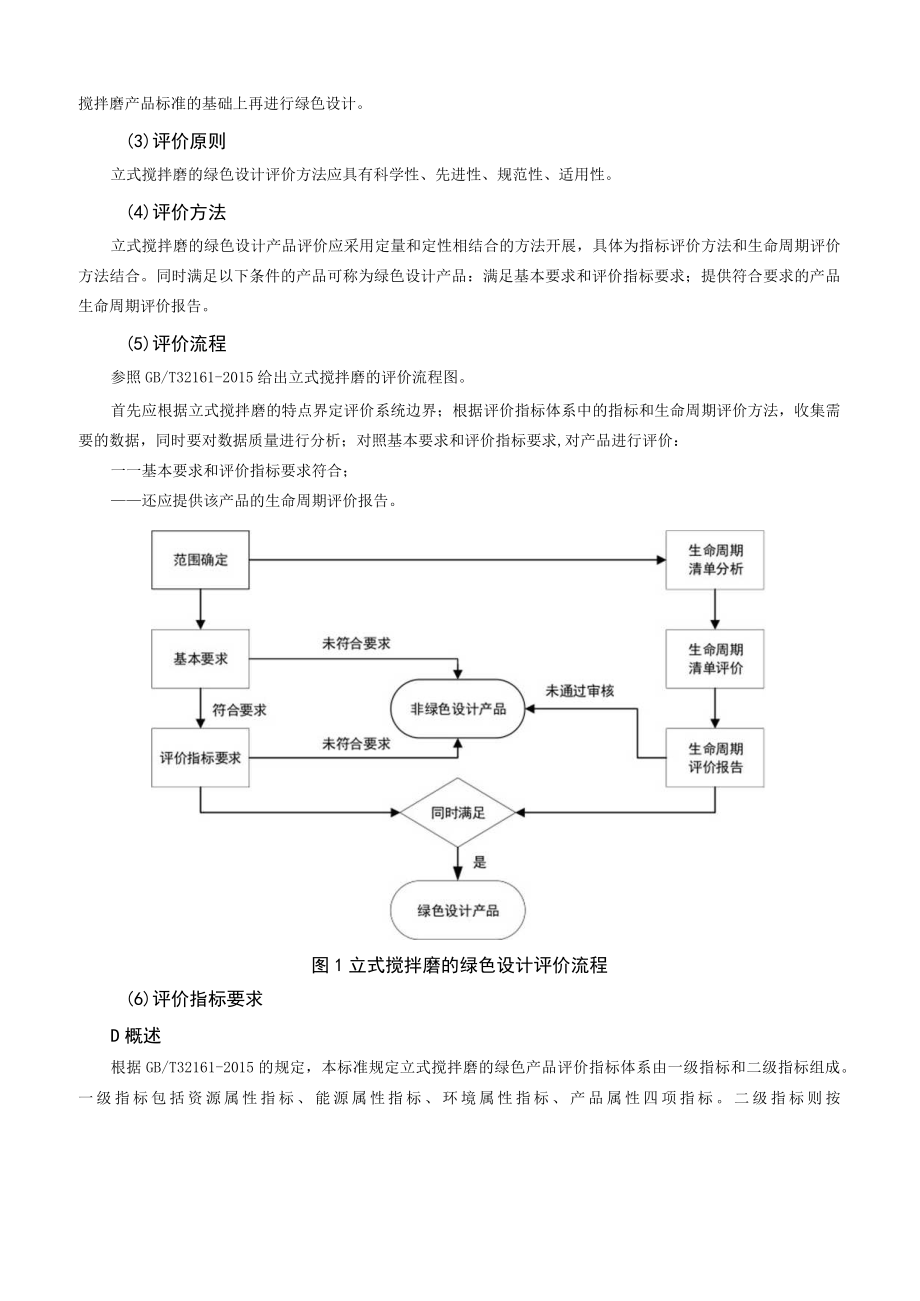

9、分析；对照基本要求和评价指标要求,对产品进行评价：一一基本要求和评价指标要求符合；还应提供该产品的生命周期评价报告。图1立式搅拌磨的绿色设计评价流程(6)评价指标要求D概述根据GB/T32161-2015的规定，本标准规定立式搅拌磨的绿色产品评价指标体系由一级指标和二级指标组成。一级指标包括资源属性指标、能源属性指标、环境属性指标、产品属性四项指标。二级指标则按照GB/T32161-2015中5.2.2的要求，依据立式搅拌磨的产品特点，选取了产品对环境有影响、不利人体健康、能源消耗大的项目加以规定和约束，同时指标的选取应遵循下列原则：遵循“生命周期理念、代表性、适用性、绿色高端引领”的指标选取
10、原则；一一二级指标应是可量化、可检测、可验证的。2）资源属性指标产品包装立式搅拌磨包装相比其他产品包装较为简洁，且不存在过度包装。衬板采用裸装或木托盘包装，筒体和磨门采用可回收的垫木或钢架包装，其他外购零部件、电控装置主要采用可回收木箱和铁箱包装，能按GB/T31268的规定执行。产品有毒、有害物质限量（铅、石棉制品、涂料）石棉制品：由于石棉纤维能引起石棉肺、胸膜间皮瘤等疾病，许多国家选择了全面禁止使用这种危险性物质。本标准将石棉列为禁用指标。铅：由于铅在环境中的长期持久性，又对许多生命组织有较强的潜在毒性，所以铅一直被列为强污染范围。目前立式搅拌磨使用的铜套中由于功能需要，仍含有大量铅（Pb
11、）元素物质，这些含铅（Pb）元素的产品在废弃之后，如处置不当，不仅会对环境造成污染，也会造成资源的浪费。因此从绿色环保的角度出发，规定了立式搅拌磨中零部件使用的含铅量不得超过零件自身重量的20%o涂料：产品的涂漆防锈应符合GB/T37400.12的规定。油性涂料中一般含有甲醛、有毒挥发气体、重金属（汞、络、铅等）、甲苯类化合物等，在生产、涂装及产品使用过程中均会损害人体健康，国内的很多地区逐步开始实行全面禁用油性涂料的政策。本标准初稿中，将油性涂料列为禁用涂料，后续在调研及意见征集过程中，多家企业反映，电机的涂装暂时还不能完全排除油性涂料，因电机如改用水性溶剂涂装会影响电机涂装质量。因此从绿色
12、环保的角度出发，本标准规定，仅允许电动机使用油性涂料，但其VoC含量的限量值必须满足GB30981-2020的规定；而其他零部件在进行绿色设计时，应禁用油性涂料。3）能源属性指标立式搅拌磨的能源消耗是指处理单位矿石所消耗的能量，科学合理的产品设计和在使用过程中的零部件优化改进设计可降低立式搅拌磨的能源消耗量。这也是各选矿厂高度关注和优化控制的关键指标。立式搅拌磨单位能耗采用邦德公式计算，同时结合其他数据进行一定的修正。立式搅拌磨单位能耗与矿石硬度（矿石球磨功指数）、给矿粒度、产品粒度有关，由于不同类矿石可磨性不同，要求磨矿产品粒度不同，不同磨矿工艺中立式搅拌磨的给矿粒度不同。因此，合理的立式搅
13、拌磨单位能耗需要结合具体矿石性质参数和磨矿工艺参数通过邦德公式计算获得。同时结合立式搅拌磨数据库数据进行一定的修正，计算公式如下：SEBM= kX(EF1EF2EFi)式中：SEbm一一立式搅拌磨单位能耗，kWh/t；k磨机运行功率对应单位能耗修正系数；k值取0.65-0.7；EFi一球磨机单位能耗修正系数；ER为干式磨矿修正系数，EF2为开路球磨修正系数；EB为磨机直径修正系数，EE,为过大给矿粒度修正系数，EF5为磨矿细度修正系数；EF6为棒磨磨碎比修正系数，立式搅拌磨计算时取1.0,ER为球磨低磨碎比修正系数，EFK为棒磨回路系数，立式搅拌磨计算时取1.0(修正系数ER计算公式参考选矿设
14、计手册，选矿设计手册编委会编，北京，冶金工业出版社，1988年7月第1版)：Wib矿石邦德球磨功指数试验值，kWh/t;FsO一一新给矿物料80%通过的筛孔尺寸，m;P80一一磨矿产品80%通过的筛孔尺寸，m,4)环境属性指标润滑油排放污染废弃的润滑油是由多种物质组成的复杂混合物，主要成份有C15-C36的烷烧、多环芳点(PAHS).烯烧、苯系物、酚类等。一旦进入外环境，将造成严重的环境污染。立式搅拌磨工作时由于回转件的润滑需要用到润滑油，防尘效果影响润滑油的使用时间和更换频次，密封效果决定润滑油的泄露污染情况。a)如果防尘效果不好很容易导致润滑油遭受污染，污染后的润滑油影响设备正常运行，需要
15、进行更换，更换后的废油会对环境造成危害。因此本标准在环境属性中设立了“防止润滑油污染”的二级指标，要达到绿色产品设计的标准，立式搅拌磨工作过程中尽量减少换油频次，设备使用每季度上原则上不允许进行更换润滑油；b)如果密封不好很容易导致润滑油泄露，立式搅拌磨工作时只要产品密封正常，是可以保证油品无泄露的，但维护拆解时的润滑油泄露不可避免，这些都会对环境造成危害。因此本标准在环境属性中设立了“防止润滑油污染”的二级指标，要达到绿色产品设计的标准，立式搅拌磨工作过程中保证无润滑油泄露，维护拆解时漏出的润滑油必须通过一定的方式加以防护，不应落在地面上。噪声立式搅拌磨产品的噪声标准见GB/T3768、JB/T13667规定空负荷运转时小于85dB(A)。产品标准中的噪声要求考核的是声功率，即立式搅拌磨产品固有的声辐射，它反应了产品的设计水平和加工水平，同时噪声也会对环境及人体健康造成影响，因此本标准要求绿色设计产品的噪声值应在产品标准的基础上提高要求，即比对应产品标准的噪声限不应大于83dB()o先进值以当前国内前20%的领先企业达到的标准水平作为取值原则，这项要求基本符合绿色设计产品评价技术规范的指标基准值确定原则。因指标值差异分布不很大，本标准统一为“设备正常运行时噪声限不得大于83dB(A)”。5)产品属性指标立式搅拌磨的设备可利用率是影响
