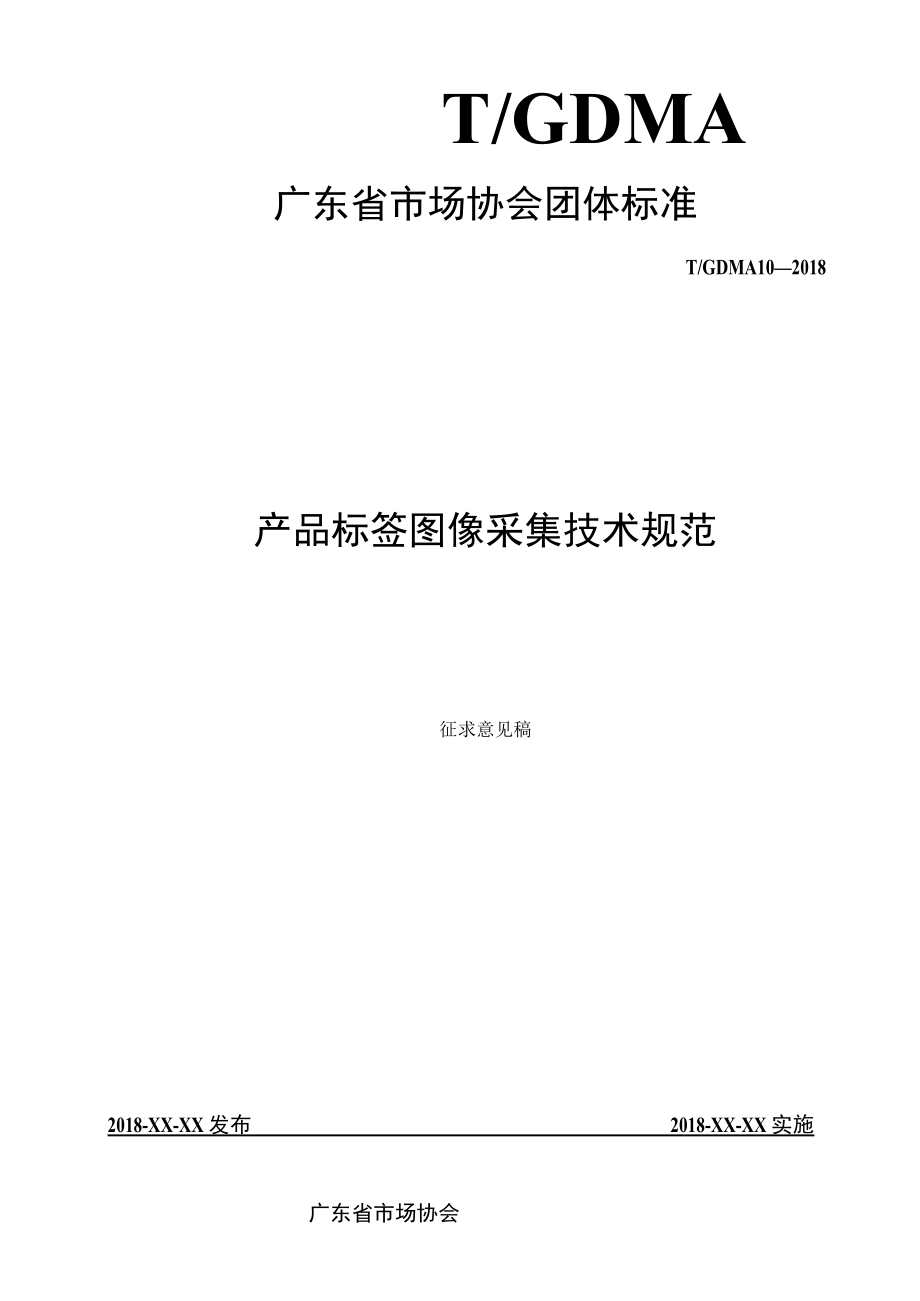

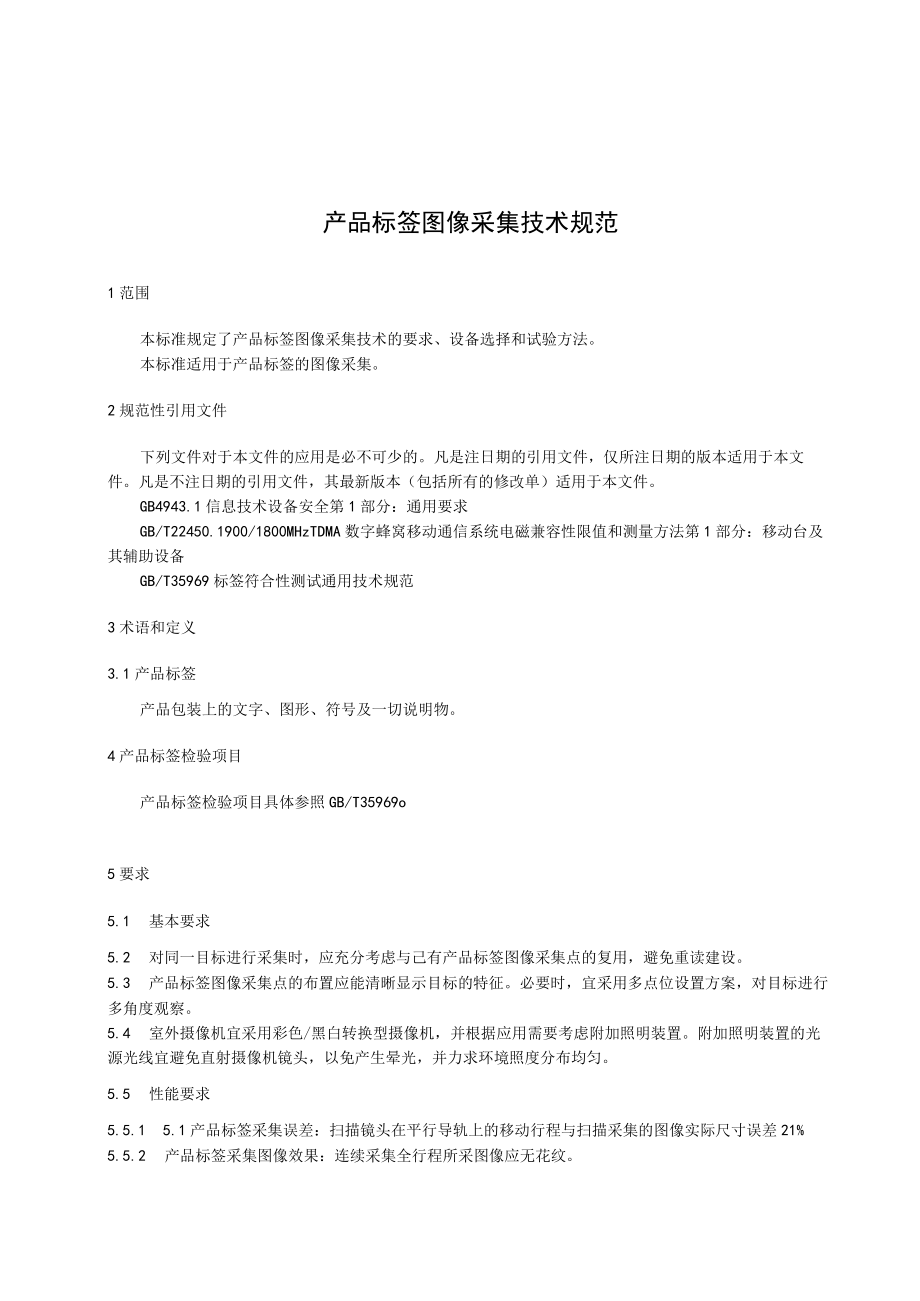

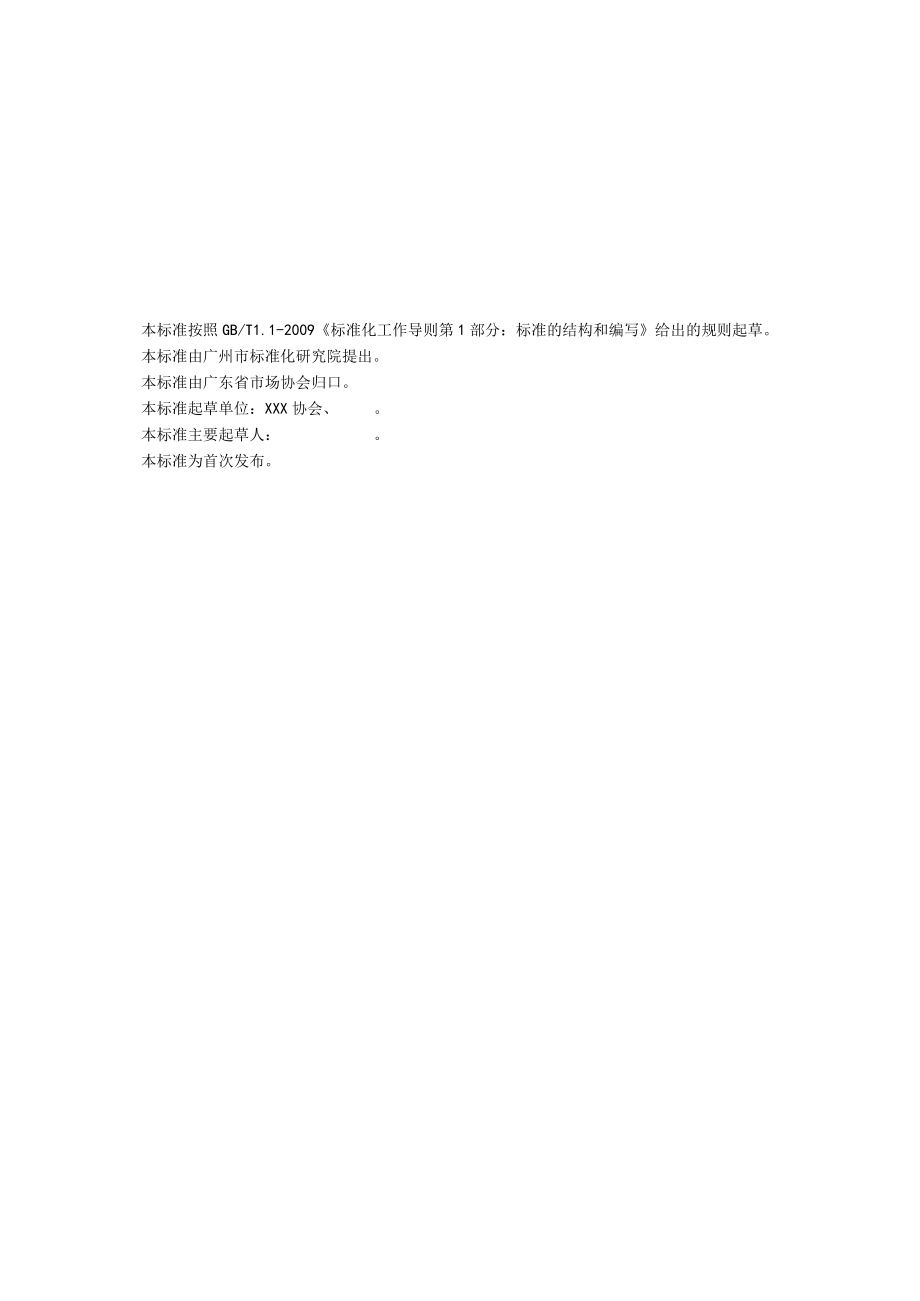

1、T/GDMA广东省市场协会团体标准T/GDMA102018产品标签图像采集技术规范征求意见稿2018-XX-XX发布2018-XX-XX实施广东省市场协会本标准按照GB/T1.1-2009标准化工作导则第1部分：标准的结构和编写给出的规则起草。本标准由广州市标准化研究院提出。本标准由广东省市场协会归口。本标准起草单位：XXX协会、。本标准主要起草人：。本标准为首次发布。产品标签图像采集技术规范1范围本标准规定了产品标签图像采集技术的要求、设备选择和试验方法。本标准适用于产品标签的图像采集。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。
2、凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1信息技术设备安全第1部分：通用要求GB/T22450.1900/1800MHzTDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法第1部分：移动台及其辅助设备GB/T35969标签符合性测试通用技术规范3术语和定义3.1产品标签产品包装上的文字、图形、符号及一切说明物。4产品标签检验项目产品标签检验项目具体参照GB/T35969o5要求5.1 基本要求5.2 对同一目标进行采集时，应充分考虑与己有产品标签图像采集点的复用，避免重读建设。5.3 产品标签图像采集点的布置应能清晰显示目标的特征。必要时，宜采用多点位
3、设置方案，对目标进行多角度观察。5.4 室外摄像机宜采用彩色/黑白转换型摄像机，并根据应用需要考虑附加照明装置。附加照明装置的光源光线宜避免直射摄像机镜头，以免产生晕光，并力求环境照度分布均匀。5.5 性能要求5.5.1 5.1产品标签采集误差：扫描镜头在平行导轨上的移动行程与扫描采集的图像实际尺寸误差21%5.5.2 产品标签采集图像效果：连续采集全行程所采图像应无花纹。5.5.3 连续工作时间：连续工作24h后，应能正常工作。5.5.4抗外部电磁干扰：应具有良好的抗电磁干扰能力。5.6质量要求5.6.1图像质量要求图像的文字和符号应清晰、正确，色差误差范围为5%,可供标签检验。5.6.2白
4、平衡在不同色温的光源下，设备通过自动调节来保证获得合适的色彩。5. 6.3曝光响应时间设备的手动曝光响应时间小于1s5.7 设置具有以下设置功能：a）可设置数据传输的配置信息（数据中心的IP和端口、数据采样间隔等）；b）可查看和设置采集器的系统时间；c）可设置加密密钥。5.8 电气安全要求电气安全应符合GB4943.1的要求。5.9 电磁兼容性5.9.1 辐射连续骚扰限值应符合GB/T22450.1的规定。5.9.2 传导连续骚扰限值应符合GB/T22450.1的规定。5.9.3 辐射骚扰抗扰度应符合GB/T22450.1的规定。5.10 图像信息存储安全要求5.10.1 防篡改与数据加密a）
5、存储设备应对立项文件数据采取防篡改或确保文件完整性的相关措施。b）应对需要保密的数据在存储设备和传输过程中进行加密.存储设备端加密机制应独立于服务器，与服务器的软硬件平台无关。5.10.2 数据备份与恢复应对某些重要的数据（如配置信息、用户信息、日志、报警记录等）按照用户策略进行定期备份，备份方式应至少选用在线备份或离线备份的一种方式，在线备份为硬盘到硬盘间的备份，离线备份为硬盘到磁带或光盘的备份；对重要的图像数据应支持异地备份。6设备选择1.1 图像采集设备1.1.1 高清晰度扫描仪、摄像机、放像机及图像采集卡。能够将产品标签转化为数字图像。1.1.2 数字图像播放软件及格式转换软件。能够对
6、常见格式的数字图像进行解码，并能够在保持原有图像质量的基础上转换为图像处理系统支持的文件格式。1.2 图像处理系统能够实现图像增强、图像降噪、图像复原、图像几何变换等处理功能并能够保存处理过程和结果的软硬件设备。6. 2.1增强处理a）调节色阶、亮度、对比度、曝光度等参数，达到较佳的明暗视觉效果；b）调节颜色值、色调、饱和度、颜色亮度、色彩平衡等参数，达到较佳的色彩视觉效果；c）使用锐化、强化边缘等滤波方式，逐步调节参数，增强特定区域的图像细节；d）保存处理结果，留待进一步处理或直接输出。7. 2.2降噪处理a）根据图像的噪声类型选择适当的降噪滤波器；b）调节降噪参数，达到较佳的视觉效果；c）
7、保存处理结果，留待进一步处理货直接输出。8. 2.3复原处理a）根据图像的退化原因选择适当的去模糊滤波器；b）调节处理参数，达到较佳的视觉效果；c）保存处理结果，留待进一步处理货直接输出。9. 2.4几何变换a）根据图像的变形情况选择适当的校正工具；b）调节控制参数，达到较佳的视觉效果；c）保存处理结果，留待进一步处理货直接输出。6.3 摄像机的选择应符合的规定 目标的最低环境照度不应低于摄像机最低照度的50倍； 目标的环境照度不高，而要求图像清晰度较高时，宜选用黑白摄像机；目标的环境照度不高,且需安装彩色摄像机时，需设置附加照明装置； 应根据现场环境照度变化情况，选择适合的宽动态范围的摄像机；目标的照度变化范围大或必须逆光摄像时，宜选用具有自动电子快门的摄像机； 摄像机的工作温度、湿度应适应现场气候条件的变化，必要时可采用适应环境条件的防护罩。6.4 镜头的选择镜头像面尺寸应与摄像机靶面尺寸相适应，镜头的接口与摄像机的接口配套；一目标照度恒定或变化较小时宜选用手动可变光圈镜头；一目标照度变化范围高低相差达到100倍以上，或昼夜使用的摄像机应选用自动光圈或遥控电动光圈镜头。7试验方法7.1 白平衡在不同色温的光源条件下，对黑白目标的色彩还原误差不得超过20%o7.2 电气安全要求按照GB4943.1的要求进行检测。7.3 电磁兼容性按照GB/T22450.1的规定。
