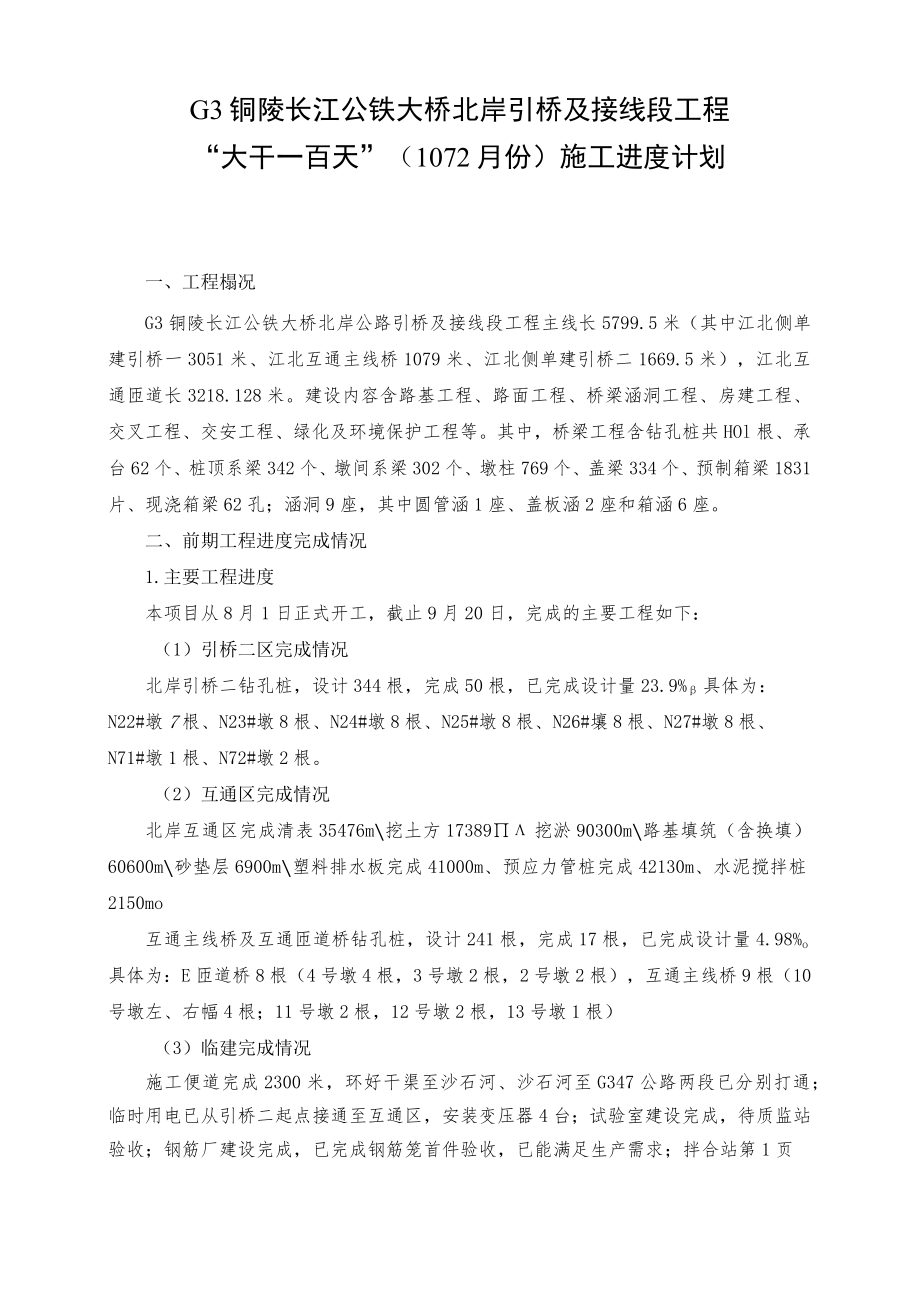

1、G3铜陵长江公铁大桥北岸引桥及接线段工程“大干一百天”(1072月份)施工进度计划一、工程榻况G3铜陵长江公铁大桥北岸公路引桥及接线段工程主线长5799.5米(其中江北侧单建引桥一3051米、江北互通主线桥1079米、江北侧单建引桥二1669.5米),江北互通匝道长3218.128米。建设内容含路基工程、路面工程、桥梁涵洞工程、房建工程、交叉工程、交安工程、绿化及环境保护工程等。其中,桥梁工程含钻孔桩共HOl根、承台62个、桩顶系梁342个、墩间系梁302个、墩柱769个、盖梁334个、预制箱梁1831片、现浇箱梁62孔;涵洞9座,其中圆管涵1座、盖板涵2座和箱涵6座。二、前期工程进度完成情况
2、1.主要工程进度本项目从8月1日正式开工,截止9月20日,完成的主要工程如下:(1)引桥二区完成情况北岸引桥二钻孔桩,设计344根,完成50根,已完成设计量23.9%具体为:N22#墩7根、N23#墩8根、N24#墩8根、N25#墩8根、N26#壤8根、N27#墩8根、N71#墩1根、N72#墩2根。(2)互通区完成情况北岸互通区完成清表35476m挖土方17389挖淤90300m路基填筑(含换填)60600m砂垫层6900m塑料排水板完成41000m、预应力管桩完成42130m、水泥搅拌桩2150mo互通主线桥及互通匝道桥钻孔桩,设计241根,完成17根,已完成设计量4.98%o具体为:E匝

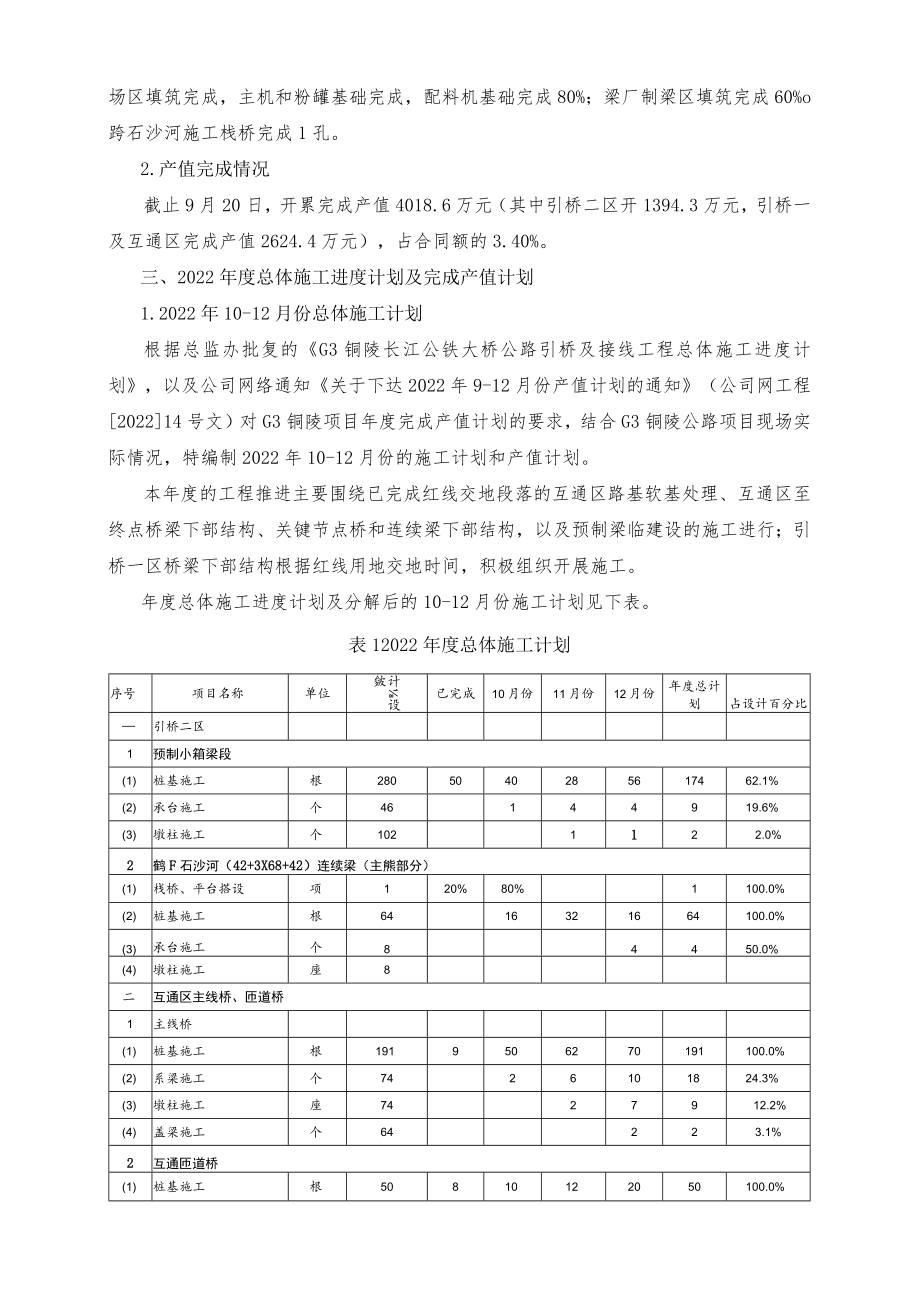

3、道桥8根(4号墩4根,3号墩2根,2号墩2根),互通主线桥9根(10号墩左、右幅4根;11号墩2根,12号墩2根,13号墩1根)(3)临建完成情况施工便道完成2300米,环好干渠至沙石河、沙石河至G347公路两段已分别打通;临时用电已从引桥二起点接通至互通区,安装变压器4台;试验室建设完成,待质监站验收;钢筋厂建设完成,已完成钢筋笼首件验收,已能满足生产需求;拌合站第1页场区填筑完成,主机和粉罐基础完成,配料机基础完成80%;梁厂制梁区填筑完成60%o跨石沙河施工栈桥完成1孔。2.产值完成情况截止9月20日,开累完成产值4018.6万元(其中引桥二区开1394.3万元,引桥一及互通区完成产值2
4、624.4万元),占合同额的3.40%。三、2022年度总体施工进度计划及完成产值计划1.2022年10-12月份总体施工计划根据总监办批复的G3铜陵长江公铁大桥公路引桥及接线工程总体施工进度计划,以及公司网络通知关于下达2022年9-12月份产值计划的通知(公司网工程202214号文)对G3铜陵项目年度完成产值计划的要求,结合G3铜陵公路项目现场实际情况,特编制2022年10-12月份的施工计划和产值计划。本年度的工程推进主要围绕已完成红线交地段落的互通区路基软基处理、互通区至终点桥梁下部结构、关键节点桥和连续梁下部结构,以及预制梁临建设的施工进行;引桥一区桥梁下部结构根据红线用地交地时间,

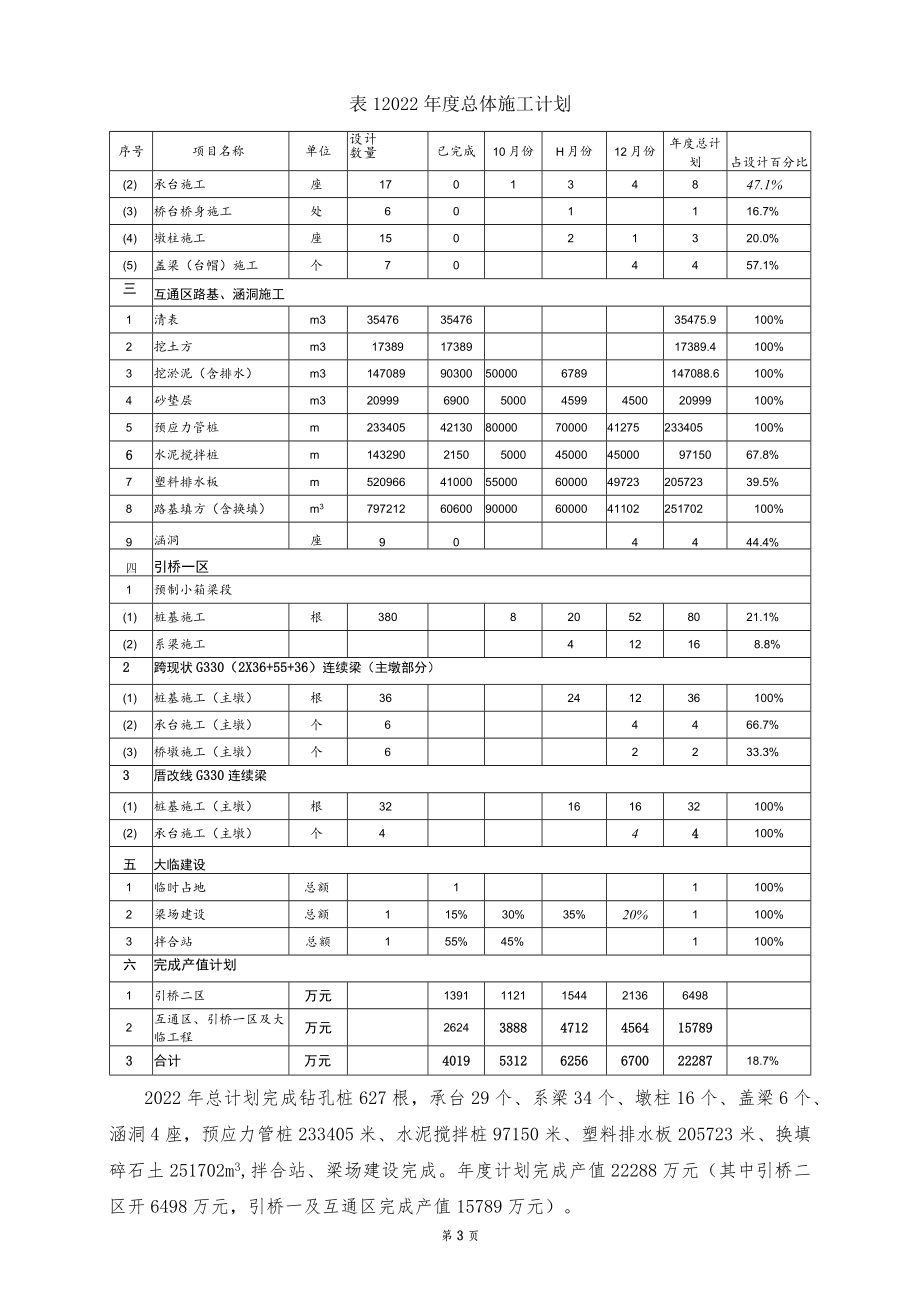

5、积极组织开展施工。年度总体施工进度计划及分解后的10-12月份施工计划见下表。表12022年度总体施工计划序号项目名称单位计设皴已完成10月份11月份12月份年度总计划占设计百分比引桥二区1预制小箱梁段(1)桩基施工根2805040285617462.1%(2)承台施工个46144919.6%(3)墩柱施工个1021122.0%2鹤F石沙河(42+3X68+42)连续梁(主熊部分)(1)栈桥、平台搭设项120%80%1100.0%(2)桩基施工根6416321664100.0%(3)承台施工个84450.0%(4)墩柱施工座8二互通区主线桥、匝道桥1主线桥(1)桩基施工根19195062701
6、91100.0%(2)系梁施工个7426101824.3%(3)墩柱施工座7427912.2%(4)盖梁施工个64223.1%2互通匝道桥(1)桩基施工根50810122050100.0%表12022年度总体施工计划序号项目名称单位计量设数已完成10月份H月份12月份年度总计划占设计百分比(2)承台施工座170134847.1%(3)桥台桥身施工处601116.7%(4)墩柱施工座15021320.0%(5)盖梁(台帽)施工个704457.1%三互通区路基、涵洞施工1清表m3354763547635475.9100%2挖土方m3173891738917389.4100%3挖淤泥(含排水)m31
7、4708990300500006789147088.6100%4砂垫层m320999690050004599450020999100%5预应力管桩m23340542130800007000041275233405100%6水泥搅拌桩m1432902150500045000450009715067.8%7塑料排水板m5209664100055000600004972320572339.5%8路基填方(含换填)m379721260600900006000041102251702100%9涵洞座904444.4%四引桥一区1预制小箱梁段(1)桩基施工根380820528021.1%(2)系梁施工41
8、2168.8%2跨现状G330(2X36+55+36)连续梁(主墩部分)(1)桩基施工(主墩)根36241236100%(2)承台施工(主墩)个64466.7%(3)桥墩施工(主墩)个62233.3%3厝改线G330连续梁(1)桩基施工(主墩)根32161632100%(2)承台施工(主墩)个444100%五大临建设1临时占地总额11100%2梁场建设总额115%30%35%20%1100%3拌合站总额155%45%1100%六完成产值计划1引桥二区万元139111211544213664982互通区、引桥一区及大临工程万元2624388847124564157893合计万元401953126
9、25667002228718.7%2022年总计划完成钻孔桩627根,承台29个、系梁34个、墩柱16个、盖梁6个、涵洞4座,预应力管桩233405米、水泥搅拌桩97150米、塑料排水板205723米、换填碎石土251702m3,拌合站、梁场建设完成。年度计划完成产值22288万元(其中引桥二区开6498万元,引桥一及互通区完成产值15789万元)。第3页2.本项目施工关键线路北岸公路引桥施工关键线路为:施工准备一预制梁厂建设及生产一互通主线桥(NlO6N109)跨G347现浇梁施工f引桥一预制小箱梁(Nlo9N159)预制架设f跨现状G330连续梁施工一预制小箱梁(N163N206)预制架设
10、一江北互通主线桥(N86N73)预制小箱梁预制架设一跨沙石河连续梁施工一预制小箱梁(N73N21)架设北岸路面工程一附属工程和交安工程f竣工验收。3.2022年度关键(重点)工程节点工期目标(1)小箱梁预制场建设:至12月31日前,需完成梁场建设,试生产一片箱梁,梁场达到验收条件。(2)拌合站:10月31日完成建设,具备试生产能力。(3)互通主线桥:0-3#墩3X40m现浇连续箱梁右幅完成下部结构施工。(4)跨现状G330国道连续梁:主墩桩基全部完成,主墩承台完成4座,墩身完成2座。(暂定红线用地10月5日交地,月度施工计划根据实际交地时间调整)。(5)跨改线G330国道连续梁:主墩桩基全部完
11、成,承台完成4座。(暂定红线用地10月5日交地,月度施工计划根据实际交地时间调整)。(6)跨石沙河连续梁:主墩柱基全部完成,完成水中墩承台4座。四.“大干一百天(IOTl月份)月度施工进度及产值计划根据2022年总体施工进度计划安排,“大干一百天”劳动竞赛活动期间,分解至各月度的施工进度及产值计划如下:(一)10月份施工计划(9月21日-10月20日)1 .计划完成产值:5312万元,其中引桥二区1424万元,引桥一区及互通区3888万元。2 .形象进度计划(1)引桥二区计划完成桩基40根,具体为:N22#墩1根、N28#-N30#墩18根、左幅N71#墩7根、左幅N72#墩6根,右幅N70#
12、墩4根、右幅N71#墩2根、右幅N72#墩2根。计划完成承台1座,具体为左幅N23#承台。跨石沙河(42+3X68+42)连续梁,完成左幅69#钻孔桩8根、右幅70#墩桩基8根;完成跨石沙河栈桥施工,完成水中墩左幅N69#、右幅N68#钢板桩围堰施工。(2)互通主线桥及匝道桥计划完成桩基60根。具体为:互通主线桥3#墩5根、4#-9#墩30根、11#墩3根,12#墩3根,13#墩4根,14#墩5根;E匝道桥1#墩2根,D匝道桥0#台-3#域8根。计划完成承台1座,具体为:E匝道桥4#承台;计划完成系梁2座,具体为:主线桥桩间系梁10#墩左右幅系梁。(3)引桥一区计划完成钻孔班8根,具体为:NI
