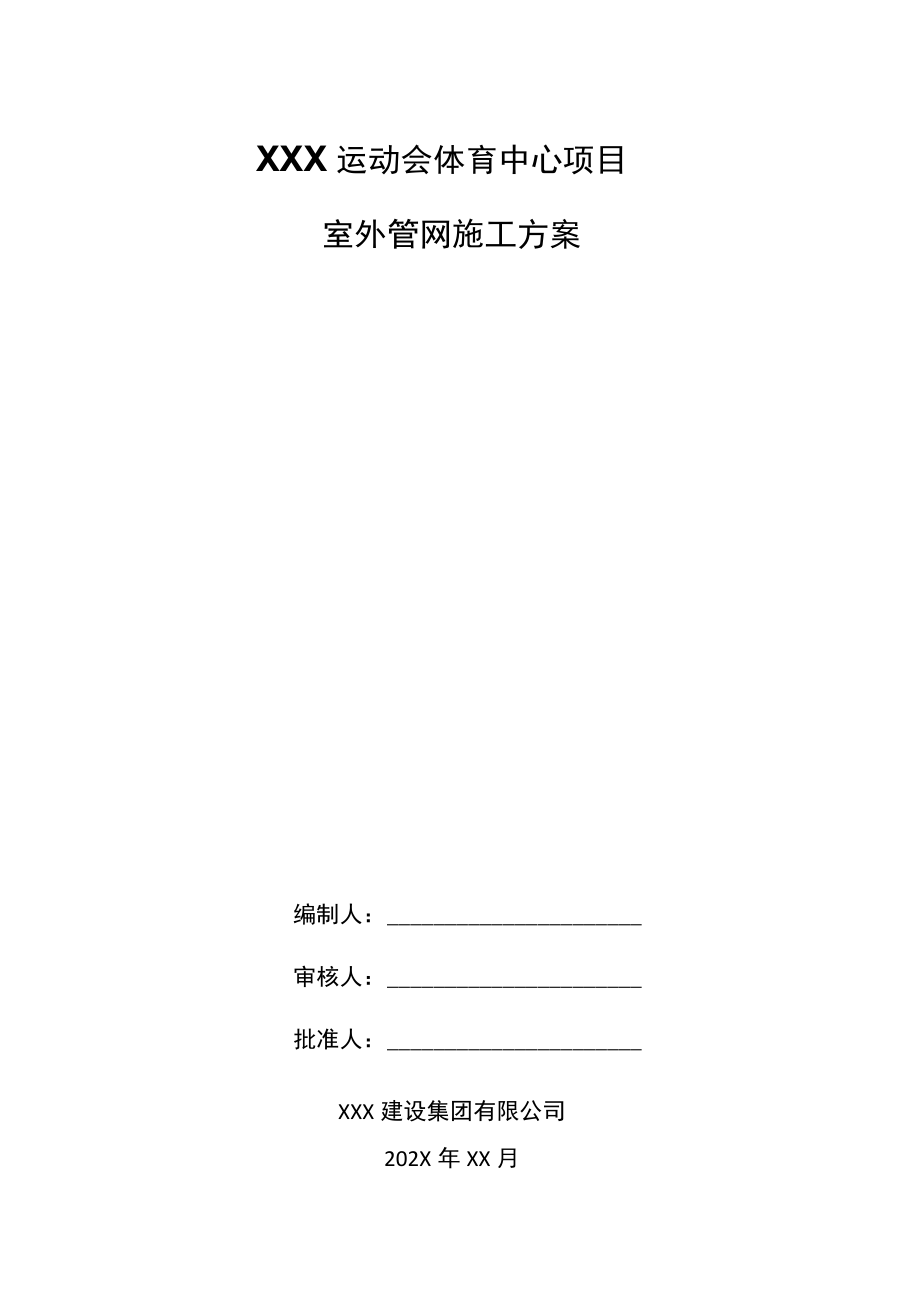

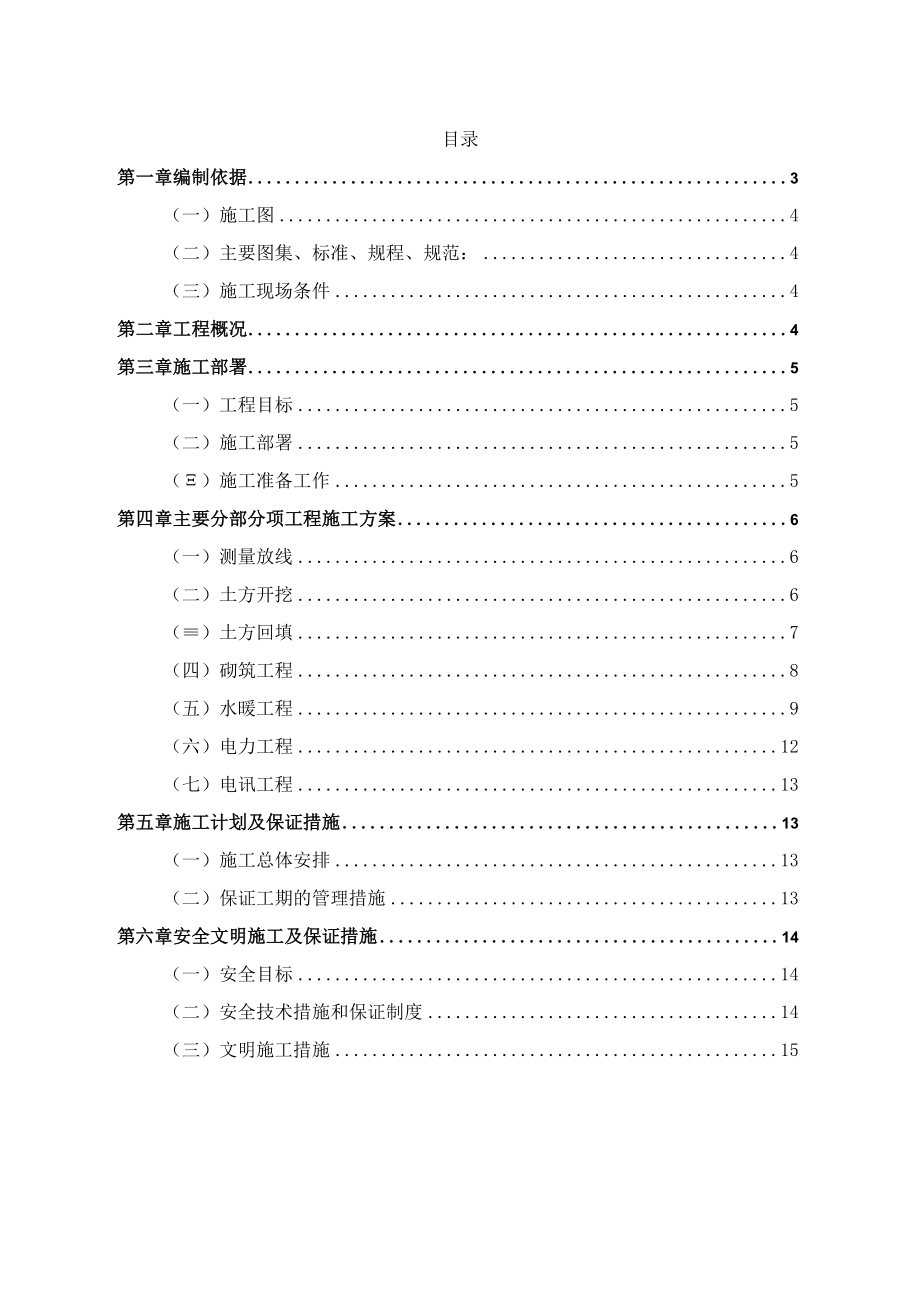

1、XXX运动会体育中心项目室外管网施工方案编制人：审核人：批准人：XXX建设集团有限公司202X年XX月目录第一章编制依据3（一）施工图4（二）主要图集、标准、规程、规范：4（三）施工现场条件4第二章工程概况4第三章施工部署5（一）工程目标5（二）施工部署5（）施工准备工作5第四章主要分部分项工程施工方案6（一）测量放线6（二）土方开挖6（）土方回填7（四）砌筑工程8（五）水暖工程9（六）电力工程12（七）电讯工程13第五章施工计划及保证措施13（一）施工总体安排13（二）保证工期的管理措施13第六章安全文明施工及保证措施14（一）安全目标14（二）安全技术措施和保证制度14（三）文明施工措施1

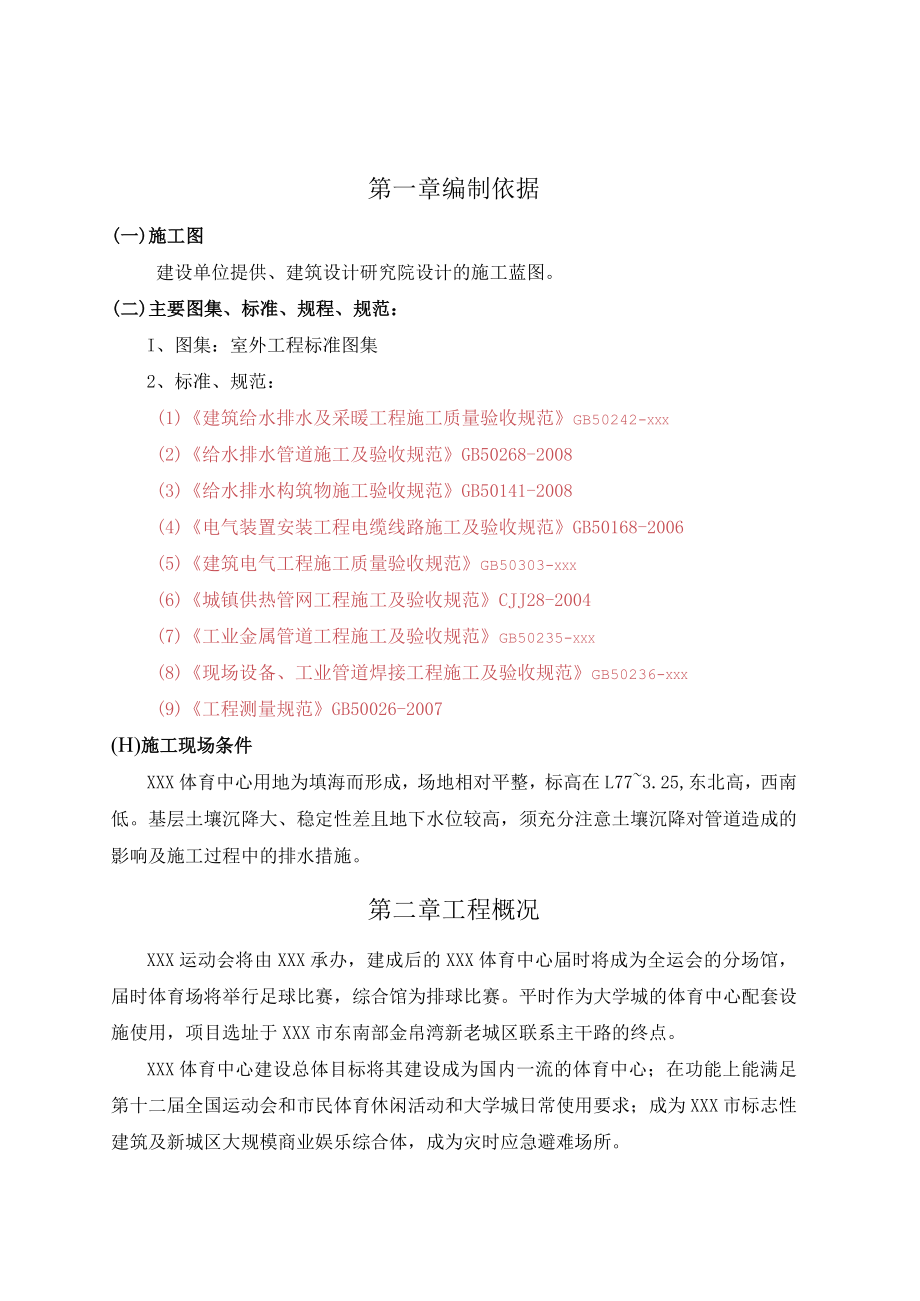

2、5第一章编制依据(一)施工图建设单位提供、建筑设计研究院设计的施工蓝图。(二)主要图集、标准、规程、规范：I、图集：室外工程标准图集2、标准、规范：(1)建筑给水排水及采暖工程施工质量验收规范GB50242-xxx(2)给水排水管道施工及验收规范GB50268-2008(3)给水排水构筑物施工验收规范GB50141-2008(4)电气装置安装工程电缆线路施工及验收规范GB50168-2006(5)建筑电气工程施工质量验收规范GB50303-xxx(6)城镇供热管网工程施工及验收规范CJJ28-2004(7)工业金属管道工程施工及验收规范GB50235-xxx(8)现场设备、工业管道焊接工程施工
3、及验收规范GB50236-xxx(9)工程测量规范GB50026-2007(H)施工现场条件XXX体育中心用地为填海而形成，场地相对平整，标高在L773.25,东北高，西南低。基层土壤沉降大、稳定性差且地下水位较高，须充分注意土壤沉降对管道造成的影响及施工过程中的排水措施。第二章工程概况XXX运动会将由XXX承办，建成后的XXX体育中心届时将成为全运会的分场馆，届时体育场将举行足球比赛，综合馆为排球比赛。平时作为大学城的体育中心配套设施使用，项目选址于XXX市东南部金帛湾新老城区联系主干路的终点。XXX体育中心建设总体目标将其建设成为国内一流的体育中心；在功能上能满足第十二届全国运动会和市民体
4、育休闲活动和大学城日常使用要求；成为XXX市标志性建筑及新城区大规模商业娱乐综合体，成为灾时应急避难场所。本工程为XXX体育中心室外工程，主要内容为室外管沟及水暖、电气管线敷设。土建内容包括：管沟土方开挖及回填、电缆沟、井的砌筑；水暖内容包括：热力管道、生活给水管道、生活污水管道、雨水排水管道、自动喷淋给水管道、室内消火栓给水管道、消防水炮管道的敷设以及各类管道的打压、冲洗、试水，设计要求的保温、防腐、保护等；电气施工内容包括：电力电缆敷设、电信管道；市政工程：燃气管道。第三章施工部署(一)工程目标1、质量目标:严格按照合同条款要求及现行规范标准组织施工,工程质量优良。2、安全目标：按照XXX
5、安全文明工地标准施工。3、工期目标：科学组织施工，合理安排工序穿插，在最短的时间内完成外部管网施工。(二)施工部署1、现场作业队及分工：(1)土建作业队：负责各种管道佐基础、检查井砌筑。(2)电气工程作业队：负责电力管线敷设工作；(3)水、暖工程作业队：负责水暖安装、管线敷设、水暖设备的安装调试工作。2、施工顺序：土方开挖一垫层浇筑一水暖电管线敷设一检查井砌筑一土方回填()施工准备工作1、技术准备工作：(1)组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审;(2)编制施工组织设计，编制分部、分项工程施工技术措施，做好技术交底,指导工程施工；(3)认真做好工程测量方案的编制，做好测
6、量仪器的校验工作；(4)编制施工预算，提出主要材料用量计划。2、劳动力及物资、设备准备工作：（1）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训I；（2）落实人员，制定相应的管理制度；（3）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排、制定主要材料、半成品进场时间计划；（4）组织施工机械进场、安装、调试，做好开工前准备工作。第四章主要分部分项工程施工方案（一）测量放线1、施工测量的准备工作：（1）了解工程的总体布局、定位及标高情况；（2）对图纸进行校核；（3）确定放线精度。2、管沟开挖和施工放线：（1）开挖放线1）按图纸尺寸撒出管沟
7、开挖边线及放坡线，确定管道标高、管沟开挖宽度、深度；2）开挖接近基底时，随时进行抄平，及时在沟侧帮钉小木桩进行控制。（2）砌筑施工放线：1）做完垫层后，检查垫层标高。2）在垫层上放出砌筑的位置线。（二）土方开挖1、土方开挖（1）施工准备：1）审查设计图纸，核对平面尺寸和基底标高，摸清地下构筑物及地下管线分布情况，与甲方确认；2）现场工程定位放线工作已完成，场区内的控制网点已设立，且不受土方开挖的影响；3）开挖边线已用白灰撒好，其范围内的障碍物不影响土方开挖。(2)开挖方案：本工程因土方开挖量较大且地下障碍物较少，故采用机械开挖。挖出的土方在现场堆放，作为回填土用。在开挖过程中，配备专职测量员，
8、应保留20Omm厚的不开挖土层，该土层用人工清槽，不得超挖，如若超挖，应进行地基处理，处理措施如下：扰动在15Omin以内可原状土夯实，压实系数0.95；扰动在15Omm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数20.95。(3)注意事项：1)挖土过程中应有测量员随时检测，避免超挖；2)管沟开挖完毕后，应尽快打上垫层，以防扰动；3)严禁在沟边大量堆载或载重车辆穿行；4)管沟上口50Onlm处设钢管护栏,并用红白漆做出突出标记,夜间设警示灯；5)考虑到地下水位较高，须安排有效防雨、排水措施。(三)土方回填1、作业条件：(1)所有管线敷设完成；(2)回填所用土方的土质条件能满足回填
9、需要，不含树枝、杂草等杂物或其它有机物质。2、施工注意事项：(1)管道基础具体做法为：给水管道管沟开挖后，对沟底进行平整、夯实，然后铺设细砂厚度为100mm,管道安装完毕并水压试验合格后，在管道周围铺设细砂直至高出管顶IOOmrn,压实后再用素土回填夯实。排水管道管沟开挖后，对沟底进行平整、夯实，然后制作砂石支墩，管道安装完毕后制作混凝土管基，混凝土标号为C20,待混凝土凝固后再用素土回填夯实(详细做法参照04S516混凝土排水管道基础和接口标准图集。热力管道管沟开挖完后，对沟底进行平整、夯实，然后铺设细砂厚度为200mm,固定支墩制作，下管落地调整完成后再铺设砂子直至高出保温层200mm,压
10、实后再用素土回填夯实。电力电信管道管沟开挖完后,对沟底进行平整、夯实,然后浇筑C20素混凝土厚度为IOOmnb再铺设细砂，下管调整完成后再铺设砂子直至高出管顶200mm,压实后再用素土回填夯实。(2)回填土方采用蛙式打夯机打夯。打夯时，要一夯压半夯，夯夯相连，行行相连，纵横交错，不多夯，不漏夯。每层土的打夯遍数为23遍。在边缘部位，要适当的加强其夯实遍数。(3)每层回填土的虚铺厚度不得超过250mm。(4)每层回填土夯实后，要进行环刀取样，以检测其夯实密度，合格后，方可进行下一层土的回填。(5)管沟回填时，管道履盖砂以上3(X)mm部分应用素土或含有碎石粒径不大于30mm的开挖原土进行回填，回
11、填后应使用蛙式打夯机夯实(一般情况下，来回二次即可)，以上部分的管沟回填可用管沟开挖土直接回填，回填物中的石块直径以不大于50mm为原则，每层回填厚度以30Omm为原则，回填后采用蛙式打夯机夯实。如果管道位于绿化带位置，则设计地面以下1米深度范围内，全部采用素土进行人工自然回填，并周期性地对塌陷部分进行多次回填。(四)砌筑工程1、结构形式井室均采用砖井室，预制钢筋混凝土盖板，底板下为素土夯实，且先安装管道后砌井。2、采用材料(1)固定墩、井室底板及构造柱、圈梁均采用C20混凝土。(2)盖板采用C25混凝土。(3)井室结构混凝土中的碱含量不大于3.OKG/H?,氯离子含量不得大于0.2%o(4)
12、钢筋采用-HPB235；-HRB335o(5)砖井室采用MUlO烧结普通砖，M7.5水泥砂浆砌筑(内掺水泥重量3%的防水剂)，内外壁抹1:2水泥砂浆(掺3%防水剂),厚20mm。3、施工准备(1)主要材料的相应技术资料符合资料管理规程的要求。(2)通知现场试验人员做好试块预留工作。(3)管线及时甩线预留到位，相关专业提供预留孔洞位置，避免二次剔凿。4、施工工艺(1)砂浆严格按照配合比过磅配制，计量要准确，采用人工拌制，搅拌时间不得少于1.5分钟。(2)砌体砂浆必须饱满密实，砌体水平灰缝的砂浆饱满度不小于80%。(3)砂浆应随拌随用，水泥砂浆必须在拌成后3小时内使用完。(4)组砌方法应正确，采用
13、满丁满条排砖。(5)MUlO烧结普通砖砌筑采用一顺一丁，三一砌砖法(即一铲灰，一块砖，一挤揉)。(6)砖基础砌筑前将混凝土垫层表面清扫干净，洒水湿润，若第一层砖的水平灰缝大于20mm时应先用豆石混凝土找平，严禁在砌筑砂浆中掺豆石处理或用砂浆找平。(7)钢筋硅保护层厚度：圈梁构造柱：25mm,板：35mmo(8)钢筋锚固、搭接长度：HPB235级钢筋锚固长度不小于30d；HRB335级钢筋锚固长度不小于40d；钢筋搭接长度不小于35d,且不小于500。(9)型钢和埋件应采取防腐防锈措施，预埋件外露面除锈后刷防锈漆、调和漆两道。(五)水暖工程1、工程基本概况系统名称管材连接方式保温防腐生活给水管道
14、给水PE管热熔焊接无无生活污水管道钢筋混凝土承插连接胶圈接口无无雨水排水管道钢筋混凝土承插连接胶圈接口无无自动喷淋给水管道给水PE管热熔焊接无无室内消火栓给水管道给水PE管热熔焊接无无消防水炮给水管道给水PE管热熔焊接无无热力管道管径2DN200螺旋焊接钢管小于200用无缝钢管法兰连接焊接预制保温硬质聚氨酯泡沫塑料套管、阀门局部防腐2、主要施工方法（1）热力管道：由东侧市政热力管道开始施工1）工艺流程：安装准备一预制保温一管道敷设一管道试压一防腐和保温修补一回填一管道冲洗一试运或封闭。2）敷设及补偿方式：采用自然补偿与波纹补偿器相结合的敷设方式，管顶埋深不小于1.2m。3）管径NDN200的管
15、道采用螺旋焊接钢管，材质为：Q235-B,管径DN200的管道采用无缝钢管，材质为20#钢。弯头预制，曲率半径为L5D,预制弯头周围填充IOonlm厚柔性防腐物质，保温采用硬质聚氨酯泡沫塑料注模浇灌预制保温。4）管道高点设排气，低点设泄水5）井室内套管采用防水套管，并作防腐处理，先涂一层冷底子油，再涂一层沥青玛蹄脂，套管与管道间的缝隙采用油麻填充。6）管道与管道、管道与管件除采用法兰连接外均采用焊接。焊条采用E4303,所有管道为GB2类管道，管道的焊缝等级为In级，焊缝与支架间距不小于500mm,无固定墩保护的折点处焊缝应对焊缝加强处理。7）外套管和连接部件必须洁净和干爽，组装必须在干爽的地面或完全干燥的沟槽内进行，如因雨水、受潮或结露水而使外套管或接头湿润时，外套管或接头
