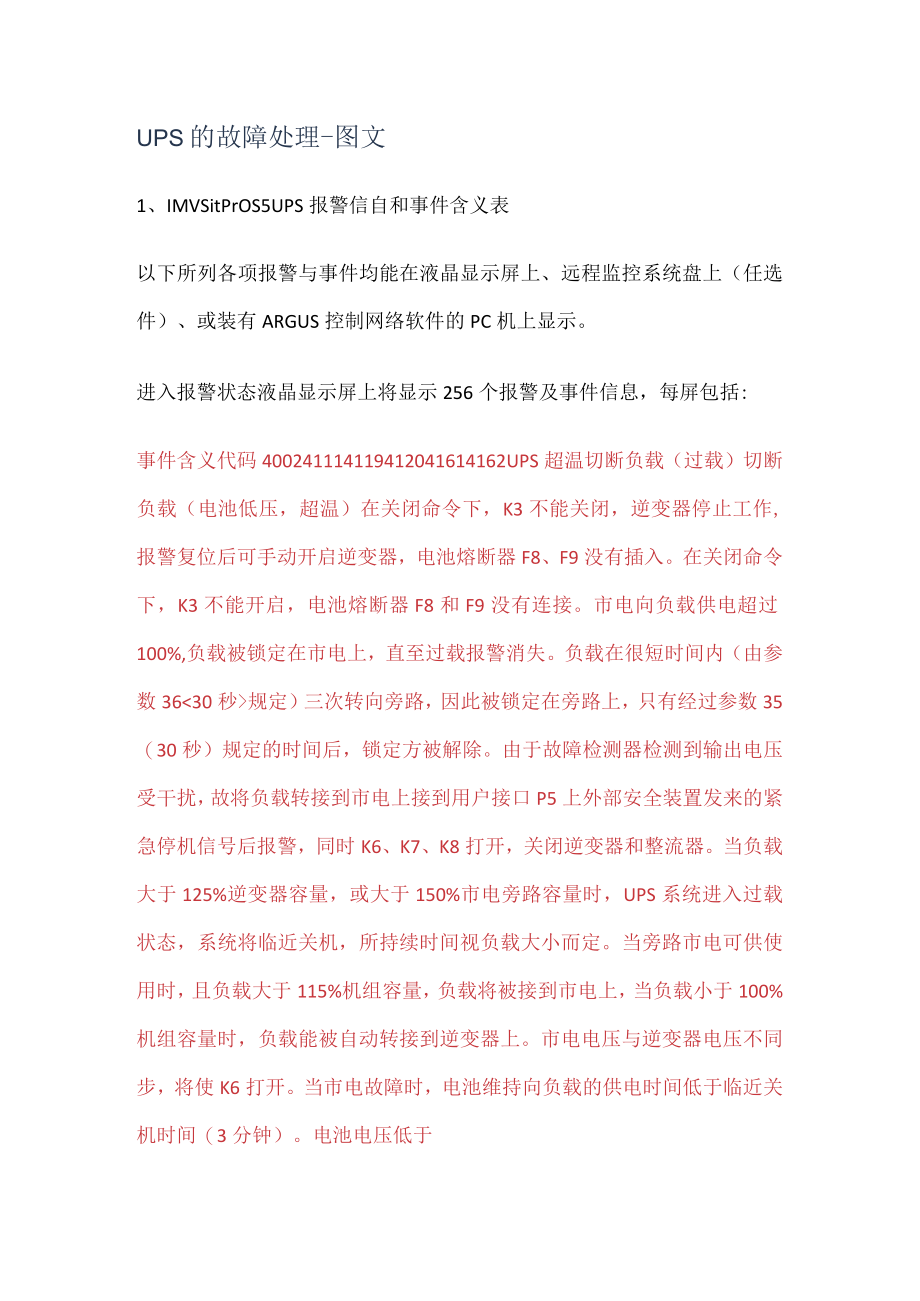

1、UPS的故障处理-图文1、IMVSitPrOS5UPS报警信自和事件含义表以下所列各项报警与事件均能在液晶显示屏上、远程监控系统盘上（任选件）、或装有ARGUS控制网络软件的PC机上显示。进入报警状态液晶显示屏上将显示256个报警及事件信息，每屏包括:事件含义代码400241114119412041614162UPS超温切断负载（过载）切断负载（电池低压，超温）在关闭命令下，K3不能关闭，逆变器停止工作,报警复位后可手动开启逆变器，电池熔断器F8、F9没有插入。在关闭命令下，K3不能开启，电池熔断器F8和F9没有连接。市电向负载供电超过100%,负载被锁定在市电上，直至过载报警消失。负载在很短
2、时间内（由参数36规定）三次转向旁路，因此被锁定在旁路上，只有经过参数35（30秒）规定的时间后，锁定方被解除。由于故障检测器检测到输出电压受干扰，故将负载转接到市电上接到用户接口P5上外部安全装置发来的紧急停机信号后报警，同时K6、K7、K8打开，关闭逆变器和整流器。当负载大于125%逆变器容量，或大于150%市电旁路容量时，UPS系统进入过载状态，系统将临近关机，所持续时间视负载大小而定。当旁路市电可供使用时，且负载大于115%机组容量，负载将被接到市电上，当负载小于100%机组容量时，负载能被自动转接到逆变器上。市电电压与逆变器电压不同步，将使K6打开。当市电故障时，电池维持向负载的供电

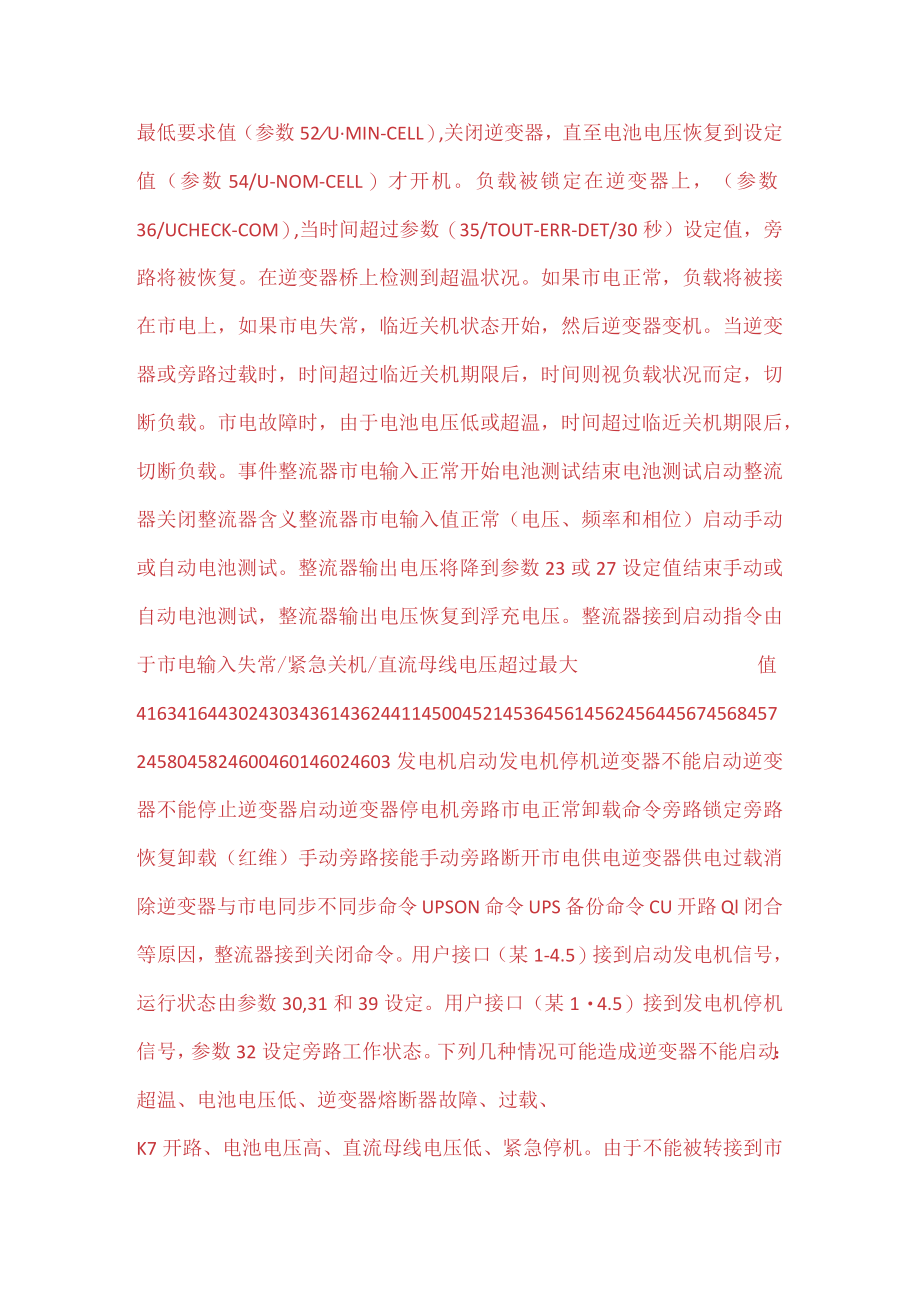

3、时间低于临近关机时间（3分钟）。电池电压低于最低要求值（参数52UMIN-CELL）,关闭逆变器，直至电池电压恢复到设定值（参数54/U-NOM-CELL）才开机。负载被锁定在逆变器上，（参数36/UCHECK-COM）,当时间超过参数（35/TOUT-ERR-DET/30秒）设定值，旁路将被恢复。在逆变器桥上检测到超温状况。如果市电正常，负载将被接在市电上，如果市电失常，临近关机状态开始，然后逆变器变机。当逆变器或旁路过载时，时间超过临近关机期限后，时间则视负载状况而定，切断负载。市电故障时，由于电池电压低或超温，时间超过临近关机期限后，切断负载。事件整流器市电输入正常开始电池测试结束电池测
4、试启动整流器关闭整流器含义整流器市电输入值正常（电压、频率和相位）启动手动或自动电池测试。整流器输出电压将降到参数23或27设定值结束手动或自动电池测试，整流器输出电压恢复到浮充电压。整流器接到启动指令由于市电输入失常/紧急关机/直流母线电压超过最大值4163416443024303436143624411450045214536456145624564456745684572458045824600460146024603发电机启动发电机停机逆变器不能启动逆变器不能停止逆变器启动逆变器停电机旁路市电正常卸载命令旁路锁定旁路恢复卸载（红维）手动旁路接能手动旁路断开市电供电逆变器供电过载消除逆变

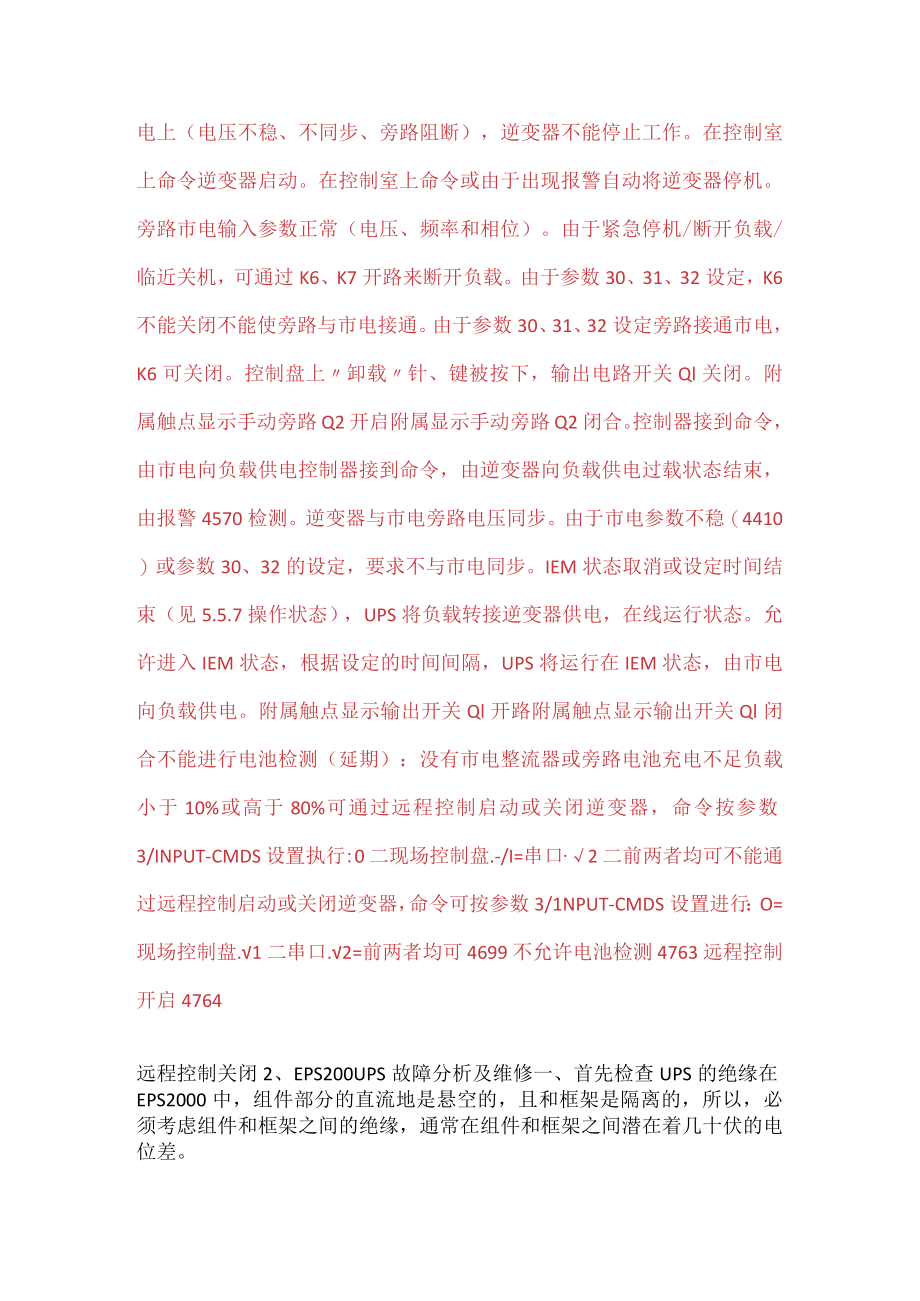

5、器与市电同步不同步命令UPSON命令UPS备份命令CU开路Ql闭合等原因，整流器接到关闭命令。用户接口（某1-4.5）接到启动发电机信号，运行状态由参数30,31和39设定。用户接口（某14.5）接到发电机停机信号，参数32设定旁路工作状态。下列几种情况可能造成逆变器不能启动：超温、电池电压低、逆变器熔断器故障、过载、K7开路、电池电压高、直流母线电压低、紧急停机。由于不能被转接到市电上（电压不稳、不同步、旁路阻断），逆变器不能停止工作。在控制室上命令逆变器启动。在控制室上命令或由于出现报警自动将逆变器停机。旁路市电输入参数正常（电压、频率和相位）。由于紧急停机/断开负载/临近关机，可通过K6
6、、K7开路来断开负载。由于参数30、31、32设定，K6不能关闭不能使旁路与市电接通。由于参数30、31、32设定旁路接通市电，K6可关闭。控制盘上卸载针、键被按下，输出电路开关Ql关闭。附属触点显示手动旁路Q2开启附属显示手动旁路Q2闭合。控制器接到命令，由市电向负载供电控制器接到命令，由逆变器向负载供电过载状态结束，由报警4570检测。逆变器与市电旁路电压同步。由于市电参数不稳（4410）或参数30、32的设定，要求不与市电同步。IEM状态取消或设定时间结束（见5.5.7操作状态），UPS将负载转接逆变器供电，在线运行状态。允许进入IEM状态，根据设定的时间间隔，UPS将运行在IEM状态，
7、由市电向负载供电。附属触点显示输出开关Ql开路附属触点显示输出开关Ql闭合不能进行电池检测（延期）：没有市电整流器或旁路电池充电不足负载小于10%或高于80%可通过远程控制启动或关闭逆变器，命令按参数3/INPUT-CMDS设置执行:0二现场控制盘.-/I=串口2二前两者均可不能通过远程控制启动或关闭逆变器，命令可按参数3/1NPUT-CMDS设置进行：O=现场控制盘.1二串口.2=前两者均可4699不允许电池检测4763远程控制开启4764远程控制关闭2、EPS200UPS故障分析及维修一、首先检查UPS的绝缘在EPS2000中，组件部分的直流地是悬空的，且和框架是隔离的，所以，必须考虑组件
8、和框架之间的绝缘，通常在组件和框架之间潜在着几十伏的电位差。二、其次还要读出UPS显示器的故障报警信息三、零伏电压参考点1、PCBALIPFAULT（电源板故障）检查和分析：1）检查ALIP的输入电压是否正常；2）检查ALIP板输出有无短路,在PC板起动瞬间的冲击电流有可能使ALIP板的输出短路，并引起ALIP板保护电路动作，或使ALIP板损坏。2、EMERGENCYPOWC）FF紧急停机可能原因：1）在FLIP板上，检查某R9的1-2接点间的跨接线是否接好；2）在FLIP板和AQCP析跟踪观察这个emergencypoweroff（紧急断电）信号是否异常；3）如果FlLP析,醯的小变压器是橙
9、黄色的，型号是SIRlO的，把AQCP析上的R108电阻（IoKW）短路，或更换AQCP板。3、PCBAQCPAQOPCANPCHAPoDUPAFIPDISPFAULT第一种原因：更换显示的PC板，如果故障仍未消除，检查联接后更换CANPfeo第二种原因：如果自诊断显示几个板都有故障，更换CANP板。4、COFPFAULT可能原因：1）起动UPS时，当一合上开关Ql,UPS就驱动所有PC板，并分析每块板送来的各种响应，为了获得来自遥控器的有关响应，遥控器供电必须先比UPS投上，即，当起动UPS时，必须先合上Q4S开关，然后合上Ql开关，如果UPS和遥控器都已投上，则用一个诊断功能程序做一次复位
10、；2）检查遥控器的输入电源（220V）是否正常，FILP板上FU23、FU22（2A）保险丝是否熔断；3）遥控器上AFIP板的R35电阻是否已去掉，正常是没有的；4）如果没有接遥控器，但还是出现上述现象，贝J:a）检查UPS内部程序预置是否正常；b）检查PC板之间的联接；C）更换CANP板。5、电池故障1）第一种原因：非常强的氢气味和见到铜或黄铜部件被氧化；电池膨胀厉害并一个接一个的挤在一起。为了判断其原因，我们必须确定这些是否是在一个相对短的时间（810小时）内发生的，如果是，则可能原因为调节故障，可能由PC板CHAP或AQCP造成，可做一个充电器起动测试（QFl断开），并检查实际直流电压；
11、2）第二种原因：电池膨胀，如果逆变器已关断了一个较长的时间，温度可能已下降，则检查其数量和对应的浮充电压；找出短路的电池。3）增加一个电感线圈在直流线路上以降低交流分量；4）检查电池端子紧固情况；5）检查分流器取样和返回的信息；6）检查充电器的工作情况；7）若有故障出现或显示MA某BATTFAULT则可能是AQCP或CANP或CHAP故障。6Batteryov2）检查电池状态（放电等）；3）比较实际电压值和显示值，根据观察出的误差，来判断原因，更换PC板AQCP或CANP；4）检查静态开关（S.S）；5）如果保险丝FU6熔断，电池电流监视将停止。7、M2RCFUBLOWN8、FU1RU2RUS
12、EBLOWN原因：1）AILP板故障；2）外电网的瞬间高压冲击；9、FU3BLOWN原因：I）AQCP板故障；2）C6C7、C8、漏电（719162P-FILP）3）C3、C6、C9、漏电（6716730-FlLP）10、FU4BLOWN1）检查直流地和机柜之间的绝缘电阻；2）检查FILP板上的电容是否漏电或击穿；11、FU6FU9BLOWN原因：I）AUP板故障；2）K3N线圈短路12、INPUTFUSEBLOWN（输入保险丝）1）检查充电器可控硅是否良好；2）检查直流有无短路；3）检查电池正、负板对地的绝缘；4）更换CHAP板，然后充电器模块（一个故障的CHAP板可能会损坏新的充电器）。1
13、3、INVRUSEBLOWN（输出保险丝断）这些保险丝通常在负载切换至逆变器的时候熔断，原因是在输出变压器内有一个过大环流。为了找出原因，可做以下检查：1）断开Q4S开关，用强迫法起动逆变器，并强迫切换至负载；2）检查静态开关可控硅是否良好，K3N线圈是否正常；如果面板上发光二板管在切换时熄灭，则可能静态开关的可控硅故障，或逆变器相序和相位故障；3）检查电源2输入阻容保护电路；4）检查电源中性线是否符合标准;5）检查逆变器柜和电池柜（架）的接地是否良好;6）检查负载有无短路。14、LEG某DESATURATloN主要原因：逆变器故障（晶体管或控制板）；（2）0DP板故障15、INVLEG某P0
14、WERSPPLYFALT16、INVSTART-UPFAILURE17、Invcurrentlimit18、INTERFERENCEFAULT（干扰故障）19、S.S0RK3NRESP0NSEFAULT1）静态开关故障2）K3N故障3）K3N线圈供电问题20、WRONGM1PHSEQ1）如果故障出现在第一次开机起动，则检查市电输入电源是否正确；2）如果故障出现在机器运行中，且使充电器停止并显示“WRONGM1PHSEQ”信息；21、OUTPUTOVERLOADl）首先判断负载是否真的过载；2）逐个起动负载，看哪个负载起动电流过大或机械堵转；22、面板上所有灯全亮通常情况都是AFIP板故障23、
15、PSFANFAILRE（FPS风机故障）1）检查风机接线、插头有无松动，检查有无异常噪音；检查FlLP板上保险丝FU1314、15、16（2A）是否正常；2）检查AQOP板某M603的10/11针之间的电压是否为OV,该值可在AQOP板上电阻R37处测量，若UR37=0V,则正常;3）若上述测量值正确，但还是显示Invfanfailure,贝IJ更换AQoP板;4）若更换AQOP板后还是一样，则FlLP板上TQl故障。24、OVERTEMPETTUREANDSWITCHlNGMlCRoCONTACTFAULTS（过热及开关的微动开关故障）4）可做一个自功能测试程序，排除诊断出的故障部位；5）故
16、障也可能来自24V供电方面，检查AlLP板的24V输出电压是否正常，它有2个24V输出，分别在某M102和某MIOI输出；25、无24V电压26、无+12V电压27、无12V电压28、无+16V电压29、无16V电压R可清除故障（用故障复位键可清除）NR：不可清除故障（用故障复位键不可清除）显示报警类型NMM.NRNMM;RM；NRM；NRMNMNM；NR含义电池开关断开位置检查电池放电终止预报警放电终止电池故障环境温度超限（0团或40回）电池自动周期测试电池手动周期测试逆变器故障一相电压超限一相位调整故障一相电压低于下限一斩波器输出端直流短路一逆变器输出端短路一逆变器输出保险熔断一K3N响应故障2
