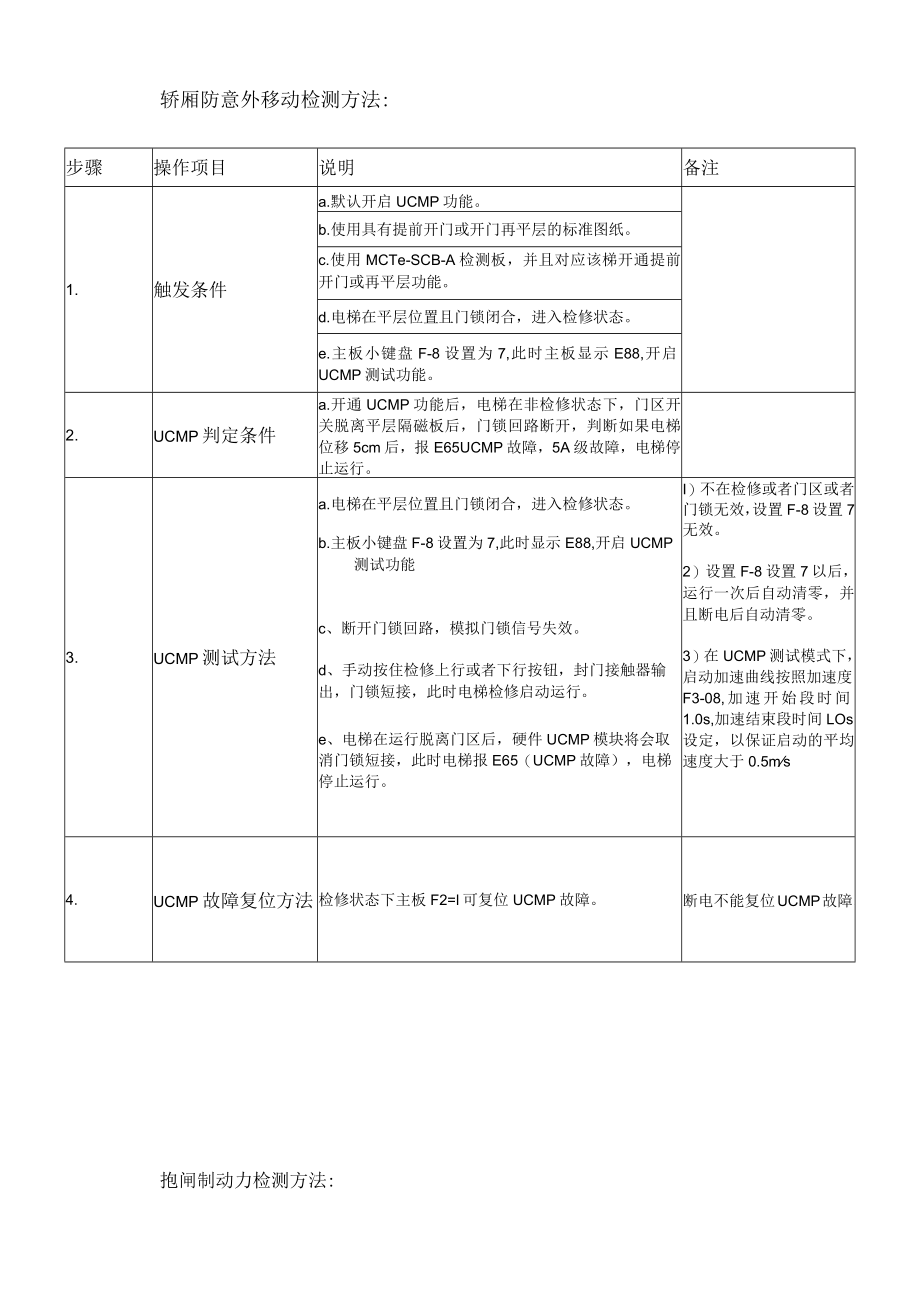

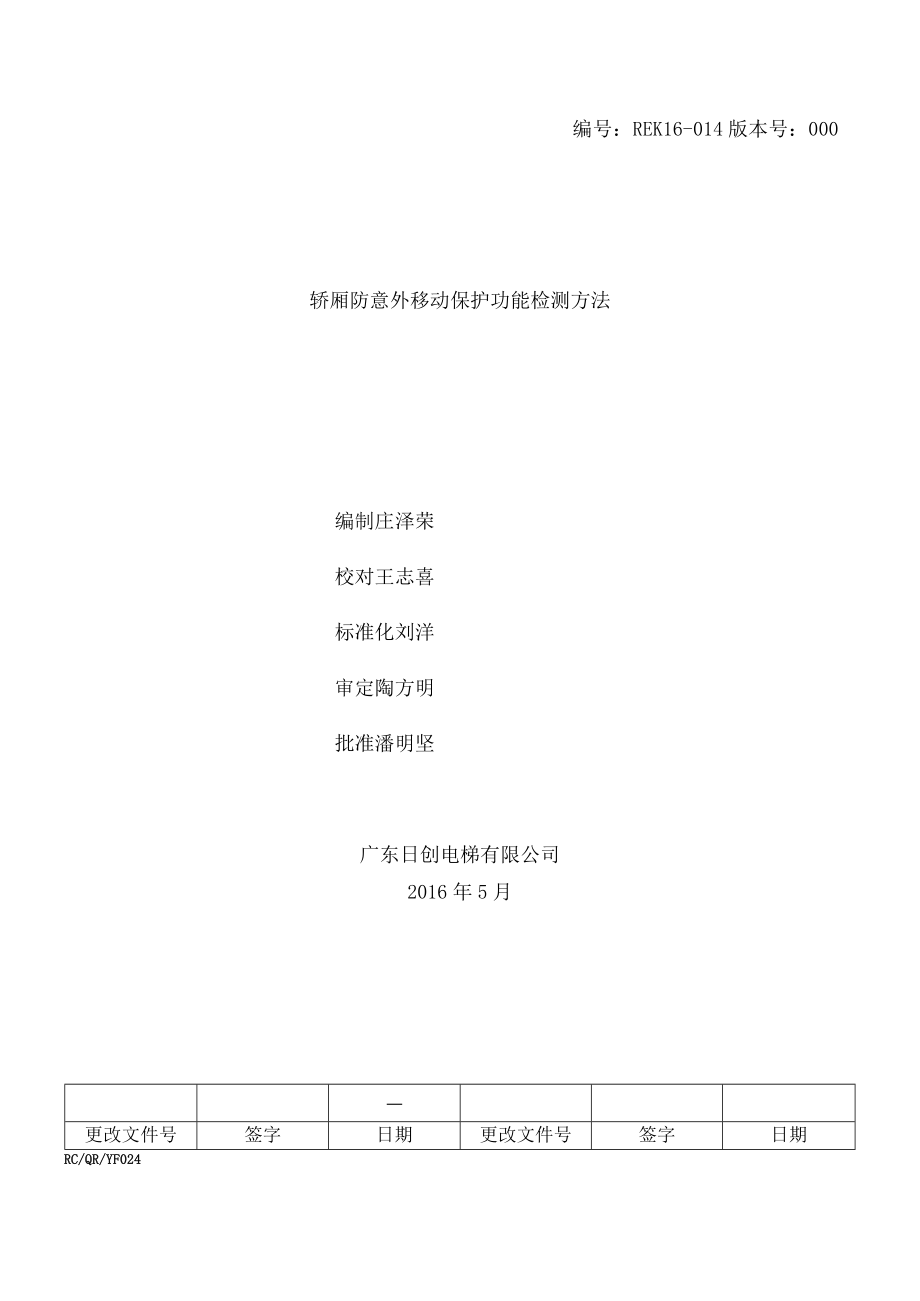

1、编号:REK16-014版本号:000轿厢防意外移动保护功能检测方法编制庄泽荣校对王志喜标准化刘洋审定陶方明批准潘明坚广东日创电梯有限公司2016年5月更改文件号签字日期更改文件号签字日期RC/QR/YF024轿厢防意外移动检测方法:步骤操作项目说明备注1.触发条件a.默认开启UCMP功能。b.使用具有提前开门或开门再平层的标准图纸。c.使用MCTe-SCB-A检测板,并且对应该梯开通提前开门或再平层功能。d.电梯在平层位置且门锁闭合,进入检修状态。e.主板小键盘F-8设置为7,此时主板显示E88,开启UCMP测试功能。2.UCMP判定条件a.开通UCMP功能后,电梯在非检修状态下,门区开关脱

2、离平层隔磁板后,门锁回路断开,判断如果电梯位移5cm后,报E65UCMP故障,5A级故障,电梯停止运行。3.UCMP测试方法a.电梯在平层位置且门锁闭合,进入检修状态。b.主板小键盘F-8设置为7,此时显示E88,开启UCMP测试功能c、断开门锁回路,模拟门锁信号失效。d、手动按住检修上行或者下行按钮,封门接触器输出,门锁短接,此时电梯检修启动运行。e、电梯在运行脱离门区后,硬件UCMP模块将会取消门锁短接,此时电梯报E65(UCMP故障),电梯停止运行。I)不在检修或者门区或者门锁无效,设置F-8设置7无效。2)设置F-8设置7以后,运行一次后自动清零,并且断电后自动清零。3)在UCMP测试

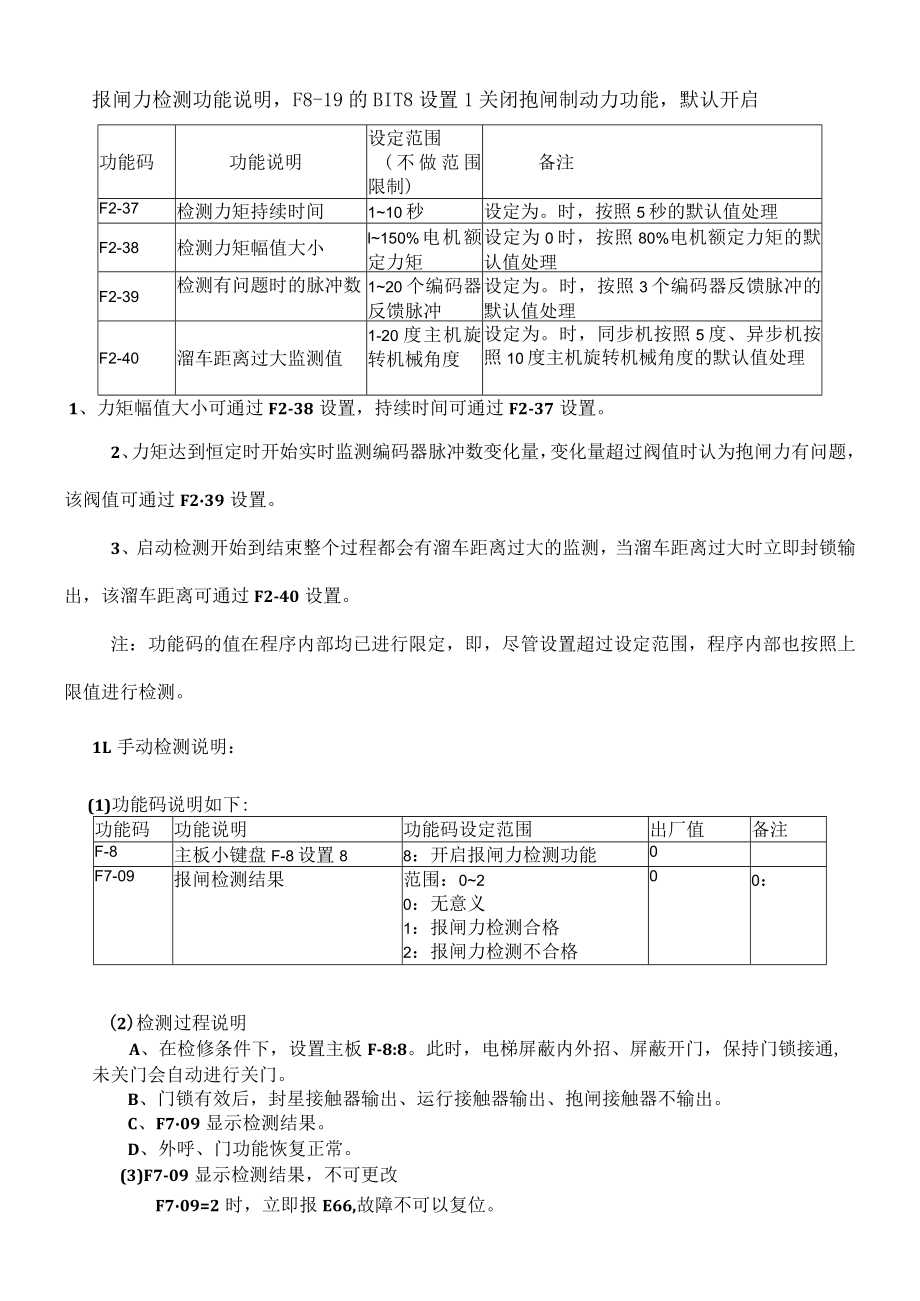

3、模式下,启动加速曲线按照加速度F3-08,加速开始段时间1.0s,加速结束段时间LOs设定,以保证启动的平均速度大于0.5ms4.UCMP故障复位方法检修状态下主板F2=l可复位UCMP故障。断电不能复位UCMP故障。抱闸制动力检测方法:报闸力检测功能说明,F8-19的BIT8设置1关闭抱闸制动力功能,默认开启功能码功能说明设定范围(不做范围限制)备注F2-37检测力矩持续时间110秒设定为。时,按照5秒的默认值处理F2-38检测力矩幅值大小l150%电机额定力矩设定为0时,按照80%电机额定力矩的默认值处理F2-39检测有问题时的脉冲数120个编码器反馈脉冲设定为。时,按照3个编码器反馈脉冲

4、的默认值处理F2-40溜车距离过大监测值1-20度主机旋转机械角度设定为。时,同步机按照5度、异步机按照10度主机旋转机械角度的默认值处理1、力矩幅值大小可通过F2-38设置,持续时间可通过F2-37设置。2、力矩达到恒定时开始实时监测编码器脉冲数变化量,变化量超过阀值时认为抱闸力有问题,该阀值可通过F239设置。3、启动检测开始到结束整个过程都会有溜车距离过大的监测,当溜车距离过大时立即封锁输出,该溜车距离可通过F2-40设置。注:功能码的值在程序内部均已进行限定,即,尽管设置超过设定范围,程序内部也按照上限值进行检测。1L手动检测说明:(1)功能码说明如下:功能码功能说明功能码设定范围出厂

5、值备注F-8主板小键盘F-8设置88:开启报闸力检测功能0F7-09报闸检测结果范围:020:无意义1:报闸力检测合格2:报闸力检测不合格00:(2)检测过程说明A、在检修条件下,设置主板F-8:8。此时,电梯屏蔽内外招、屏蔽开门,保持门锁接通,未关门会自动进行关门。B、门锁有效后,封星接触器输出、运行接触器输出、抱闸接触器不输出。C、F709显示检测结果。D、外呼、门功能恢复正常。(3)F7-09显示检测结果,不可更改F709=2时,立即报E66,故障不可以复位。故障复位:需要重新做报闸力检测,且结果为1方可复位。(4)在抱闸检测时,控制器小键盘显示E882自动检测说明功能码功能说明功能码设

6、定范围出厂值备注F7-09抱闸力检测结果020/F7-10抱闸力定时检测倒计时0-14401440分钟条件1:电梯正常抱闸制动力检测:没有内外呼条件下,电梯节能时间后或者3分钟后,进行检测条件2:抱闸制动力强制检测:提前10分钟判断,F710的时间小于等于10分钟,电梯进行蜂鸣提示30S,蜂鸣可通过功能码F8-19的BIT13关闭,30S后此时外呼登记保留不消号,内呼消号,可以开关门,关门之后开始检测。关于抱闸制动力检测的时间设定:1、删除原时间设定功能码F7-10-F7-122、增加倒计时功能,单位分钟,超过12小时开始,开始判断是否满足条件1;如果做了检测,则倒计时功能码重新设置24小时;如果没有做检测,则到条件2强制检测;3、检测时,外呼不提示故障,大键盘不提示故障,小键盘提示故障;外呼可以登记但是不能响应,内呼消号,不可开关门;4、开始检测抱闸,检测结果根据性能传递的结果显示,如果检测过程中断,如果上次检测结果异常,继续显示异常,如果上次检测结果正常,则此次结果清0;
