1、阳星以D工序号届军数VPHZJ=R屋度(m)极限例用力kPa极限莪用力kPa土名称10.800埴土21.4160fefi31.9130领42.2160再增加IIX删除I基破以上土的厚度DW桩闻跄桩形状桩直径d(m) 桩型与工艺 幽入土深度 回桩是否空心 空心脏的空心自径S)是否计算格构柱格掏住高G)2.00强度国/m2)215承自是否设置混襄士住温宽土柱截面长度缶，)OM混凝土柱高度G)温土柱布置fe0.40承台下面混宽土柱正面亮度赤)OM一、参数信息塔吊型号:QTZloO-TC6013,自重(包括压重)Fl=744.8kN,TC6013塔吊桩基础计算书本计算书主要依据施工图纸及以下规范及参考

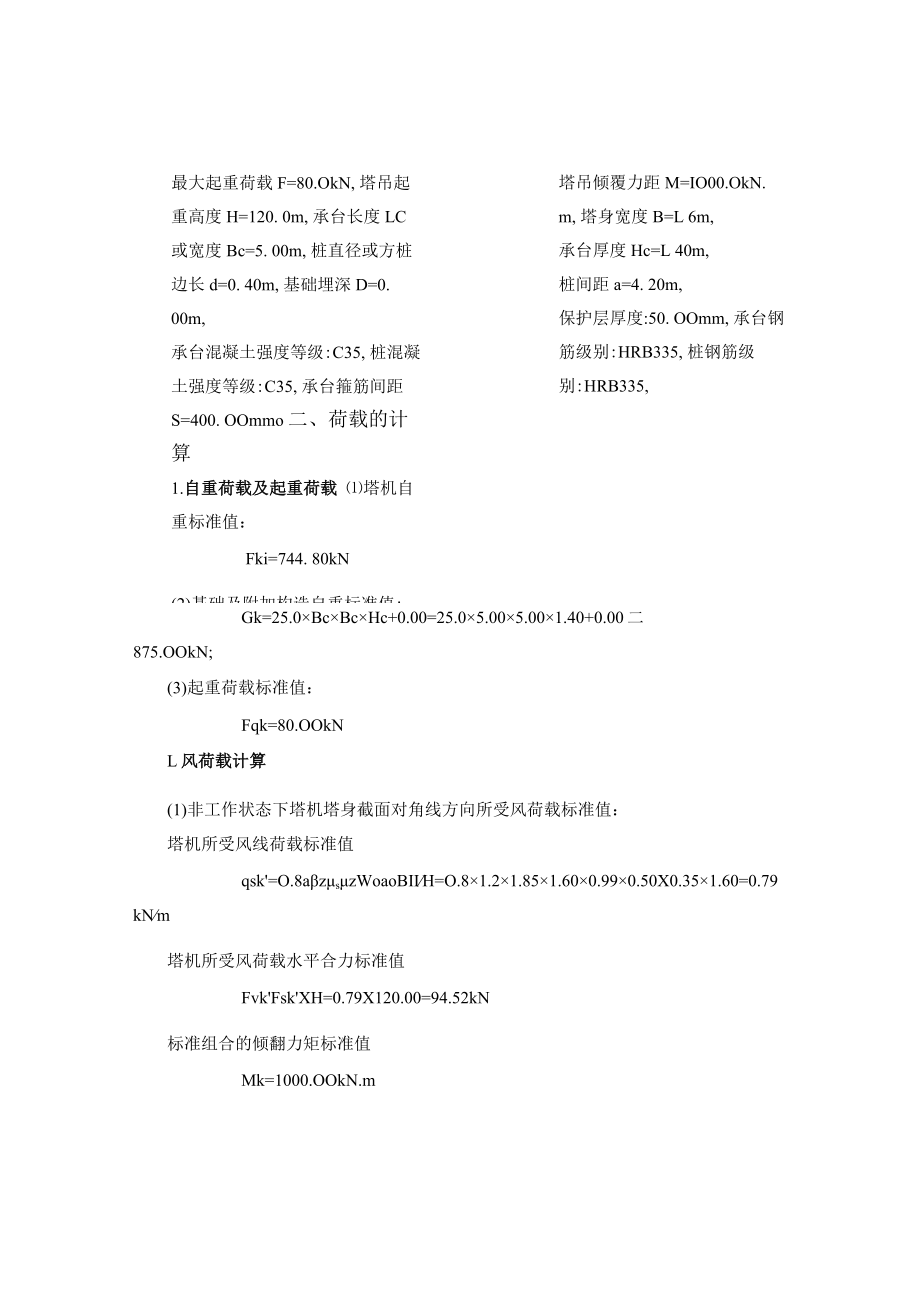

2、文献编制：塔式起重机混凝土基础技术规程(JGJI87-2009)、建筑桩基技术规范(JGJ94-2008)混凝土结构设计规范(GB50010-2010)钢结构设计规范(GB50017-2003)、建筑地基基础设计规范(GB50007-2011),建筑结构荷载规范(GB50009-2012)等编制。四帙基础计宜a)囱0.5塔吊简覆力距MQ.s)叵10.0塔身宽度BM)16贻参数承台长度LC或宽度BCG)5.00承自下部因其它构造措施产生的竖向附加荷载(KN)Ooo最大起重荷载F=80.OkN, 塔吊起重高度H=120. 0m, 承台长度LC或宽度Bc=5. 00m, 桩直径或方桩边长d=0. 4
3、0m, 基础埋深D=0. 00m,承台混凝土强度等级:C35, 桩混凝土强度等级:C35, 承台箍筋间距S=400. OOmmo 二、荷载的计算1.自重荷载及起重荷载 塔机自重标准值：Fki=744. 80kN(2)基础及附加构造自重标准值:塔吊倾覆力距M=IO00.OkN. m, 塔身宽度B=L 6m,承台厚度Hc=L 40m,桩间距a=4. 20m,保护层厚度:50. OOmm, 承台钢筋级别:HRB335, 桩钢筋级别:HRB335,Gk=25.0BcBcHc+0.00=25.05.005.001.40+0.00二875.OOkN;(3)起重荷载标准值：Fqk=80.OOkNL风荷载计算

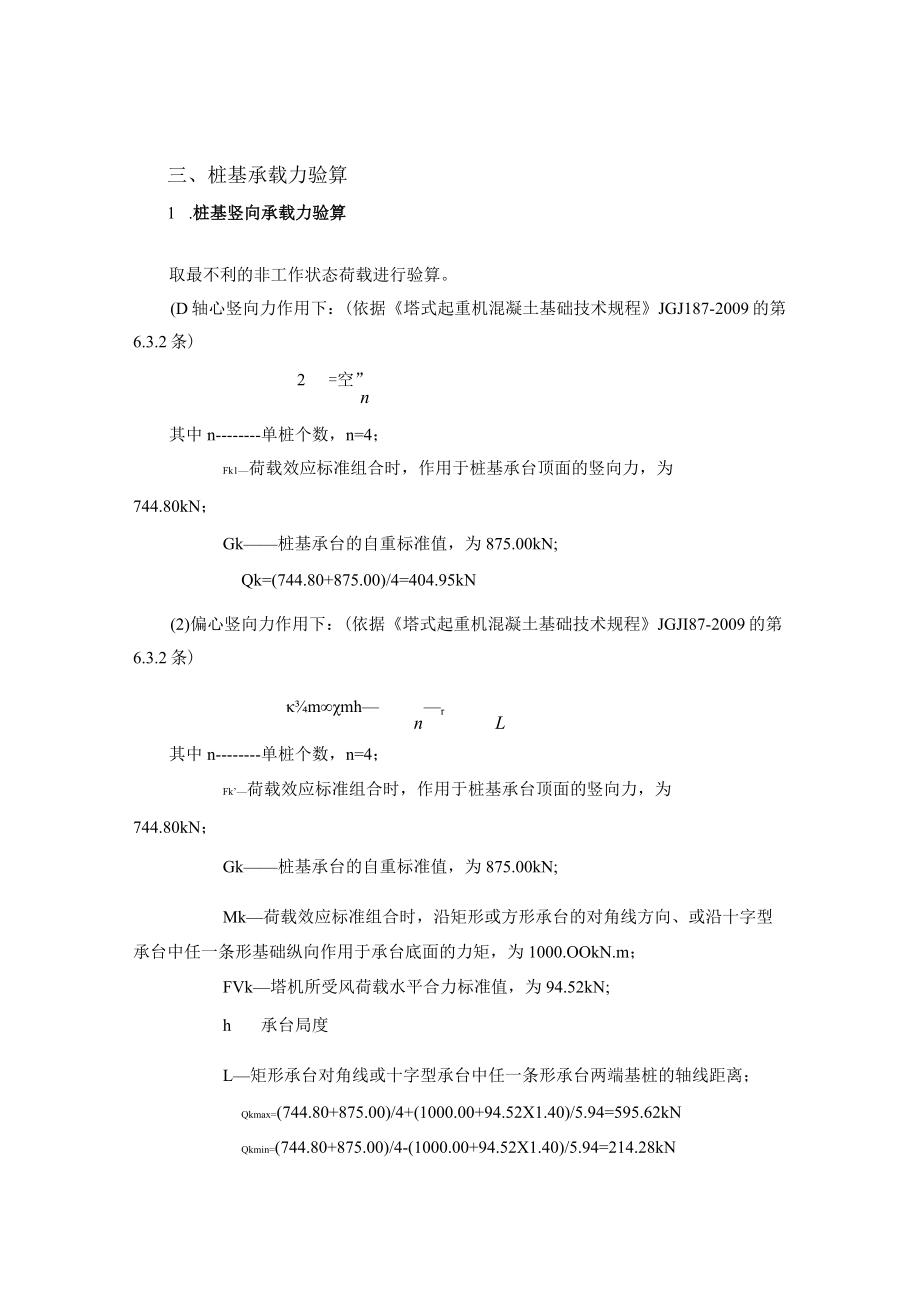

4、(1)非工作状态下塔机塔身截面对角线方向所受风荷载标准值：塔机所受风线荷载标准值qsk=O.8azszWoaoBIIH=O.81.21.851.600.990.50X0.351.60=0.79kNm塔机所受风荷载水平合力标准值FvkFskXH=0.79X120.00=94.52kN标准组合的倾翻力矩标准值Mk=1000.OOkN.m三、桩基承载力验算1 .桩基竖向承载力验算取最不利的非工作状态荷载进行验算。(D轴心竖向力作用下：(依据塔式起重机混凝土基础技术规程JGJ187-2009的第6.3.2条)2 =空”n其中n单桩个数，n=4；Fk1荷载效应标准组合时，作用于桩基承台顶面的竖向力，为7
5、44.80kN；Gk桩基承台的自重标准值，为875.00kN;Qk=(744.80+875.00)/4=404.95kN(2)偏心竖向力作用下：(依据塔式起重机混凝土基础技术规程JGJI87-2009的第6.3.2条)mmhrnL其中n单桩个数，n=4；Fk荷载效应标准组合时，作用于桩基承台顶面的竖向力，为744.80kN；Gk桩基承台的自重标准值，为875.00kN;Mk荷载效应标准组合时，沿矩形或方形承台的对角线方向、或沿十字型承台中任一条形基础纵向作用于承台底面的力矩，为1000.OOkN.m；FVk塔机所受风荷载水平合力标准值，为94.52kN;h承台局度L矩形承台对角线或十字型承台中
6、任一条形承台两端基桩的轴线距离；Qkmax=(744.80+875.00)/4+(1000.00+94.52X1.40)/5.94=595.62kNQkmin=(744.80+875.00)/4-(1000.00+94.52X1.40)/5.94=214.28kN2 .桩身轴心抗压承载力验算荷载效应基本组合下的桩顶轴向压力设计值：Qmax=Qkmax=1.35595.62=804.08kN3 .桩身轴心抗拔承载力验算没有抗拔力，不需要进行桩身轴心抗拔承载力验算。4 .桩基竖向承载力特征值：单桩竖向承载力特征值可按下式计算：(依据塔式起重机混凝土基础技术规程JGJI87-2009的第6.3.4条
7、)&=4+lpa4其中u桩身周长，U=Im;qsia第i层岩土的桩侧阻力特征值；Ii第i层岩土的厚度；qpa桩端端阻力特征值；Ap桩底端横截面面积；土层厚度及侧阻力特征值表如下：土侧阻力特征值(kPa)土端阻力特序号土厚度(m)征值(kPa)士名称10.800填土21.4160粘性土31.9130淤泥42.2160粘性土53.2130粘性土63.2180粘性土75.8240粘性土5.0341450粉土或砂土91.6341450粉土或砂土101.6341450粉土或砂土由于桩的入土深度为19.OOrn,所以桩端是在第8层土层。桩基竖向承载力验算：Qk=RaQknlaX=1.2RaRa=I.26(
8、0.80X0.00+1.4016.00+1.90X13.00+2.20X16.00+3.2013.00+3.20X18.00+5.80X24.00+0.50X34.00)+1450.000.09=561.03kN上式计算的Ra的值大于轴心竖向力404.95kN,所以满足要求！上式计算的L2Ra的值大于角桩的最大竖向力595.62kN,所以满足要求！4.桩身承载力计算：(1)轴心受压桩身承载力应符合下式规定：(依据塔式起重机混凝土基础技术规程JGJI87-2009的第6.3.6条)409,4,其中Q-荷载效应基本组合下的桩顶轴向压力设计值；c基桩成桩工艺系数，取0.85；fc混凝土轴心抗压强度设
9、计值，fc=16.50Nmm2;Aps桩身截面面积；fy1纵向主筋抗压强度设计值；限一纵向主筋截面面积；经计算得：R=cfcAps=O.8516.50X94247.78=1321825.HN=1321.83KN上式计算的R的值大于轴心竖向力804.08kN,所以满足要求,只需构造配筋。四、桩基承台计算1.承台弯矩的计算(依据塔式起重机混凝土基础技术规程JGJ187-2009的第6.4.2条)其中Mi,Myi计算截面处XY方向的弯矩设计值(kN.m)；xi,yi单桩相对承台中心轴的XY方向距离(In)；Nii不计承台自重，在荷载效应基本组合下的第i桩的竖向反力设计值(kN),Nii=Ni-GZn
10、o经过计算得到弯矩设计值：Mxi=My1=2XI.35X(595.62-875.00/4)(2.10-0.80)=1322.80kN.m2 .承台截面主筋的计算依据混凝土结构设计规范(6850010-2010)第6.2条受弯构件承载力计算。M%=T=I-JI-2%九二1一夕2Ai=YMy式中系数，当混凝土强度不超过C50时，取为1.0,当混凝土强度等级为C80时,取为0.94,期间按线性内插法确定；fc混凝土抗压强度设计值；ho承台的计算高度。fy钢筋受拉强度设计值，fy=300.00Nmm2o经过计算得cs=1322.80106(l.0016.505000.00X1350.OO2)=0.00
11、0。二1-(1-2X0.000)5=0.000rs=l-0.000/2=1.000Asx=Asy=1322.80106(l.OOOX1350.OOX300.00)=3266.19mm2依据塔式起重机混凝土基础技术规程16只87-2009的第6.2.4条要求，构造配筋应满足钢筋直径不应小于12mm,间距不应大于200mm。建议配筋值：HRB335直径25mm钢筋25根；3 .承台截面抗剪切的计算依据混凝土结构设计规范&850010-2010)第6.3条规定。根据计算可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性，取V=804.08kN我们考虑承台配置箍筋的情况,斜截面受剪承载力满足下面公式：1 75A匕s=a-%+1s其中计算截面的剪跨比；ft混凝土抗拉强度设计值，ft=l.55Nmm2;bo承台计算截面处的计算宽度，b=5.00mm；ho承台计算截面处的计算高度，ho=135Omm;fyv钢筋受拉强度设计值，fyv=300.00Nmm2;S箍筋的间距，S=400.OOmnio截面的剪跨比人二aho=1838.20/1350.00=1.36取1.50经计算得：1.754+1=(1.75/(1+1.50)X1.555000.001350.00=7323750.00N=7323.75KN经过计算承台已满足抗剪要求，只需构造配箍筋！
