1、通信运营商小站建设指导意见(含室内、室外型)1 .小站定义及产品分类SmalICelI(又称小站或微站)是一类与宏站相比体积更小、功率更低、设备集成度更高的产品。相较宏站设备，覆盖范围更小，对供电、传输等配套要求的也更为灵活，布放方案多样，施工简单，安装快速，适用于室内外深度覆盖补盲或吸热。本指导意见所涉及的SmallCell产品,原则上单通道最大发射功率不高于IOWfAAU除外),具体包含如下设备类型：1、室内一体化微RRU(LamPSite)2、室外一体化微RR(BookRRU)3、一体化微基站(BTS3911E/BTS3912E)4、AAU2 .华为小站产品介绍2.1 室内一体化微RRU

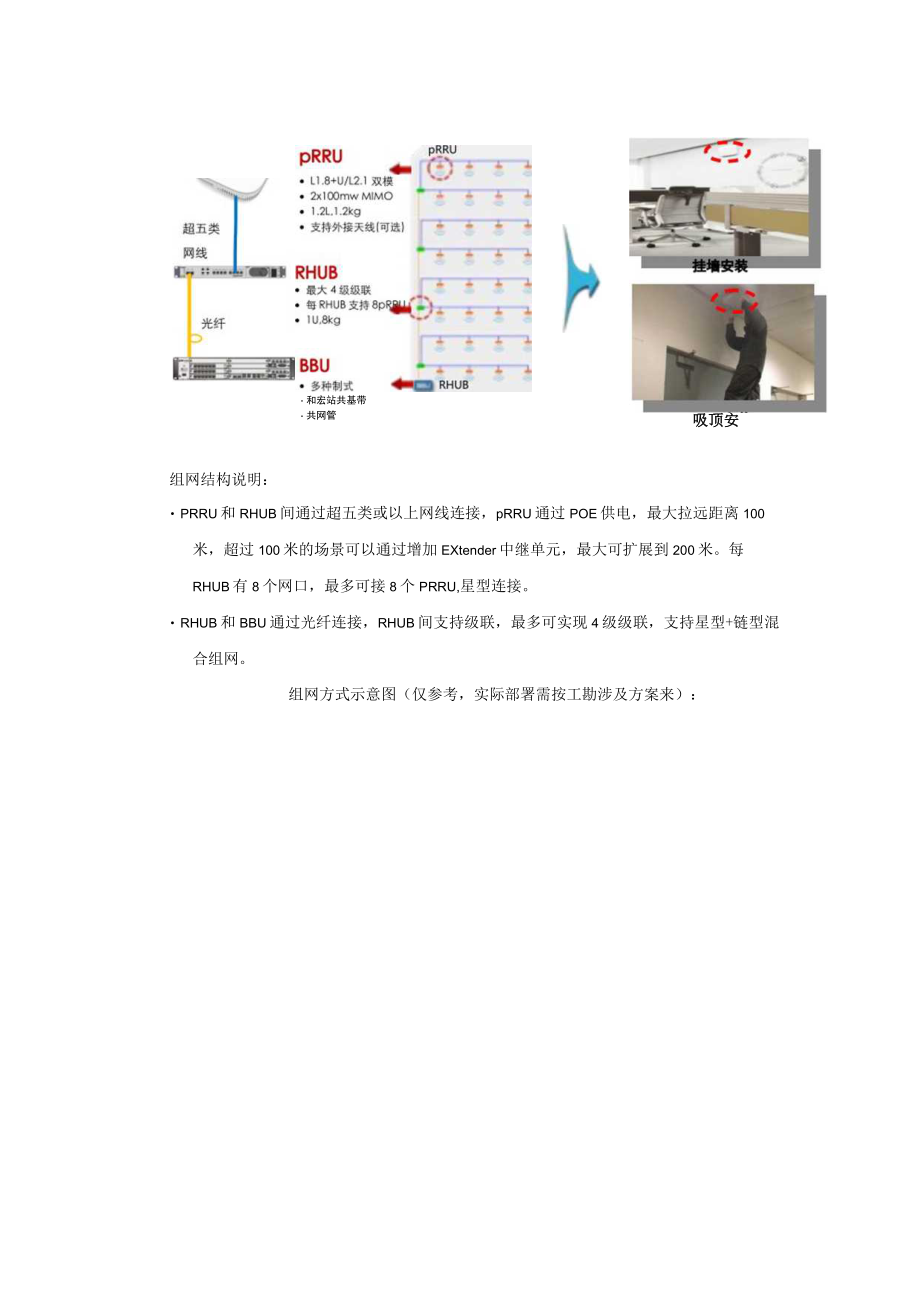

2、(LampSite)2.1.1 产品介绍室内型一体化微RRU,最大发射功率为200毫瓦/频，可同时满足室内3/4G覆盖及容量诉求。该系统包括3种网元:带处理单元(BBU)、中继扩展单元(RHUB)和微功率RRU(PRRU)。室内一体化微RRU产品组网架构图：和宏站共基带共网管吸顶安装组网结构说明：PRRU和RHUB间通过超五类或以上网线连接，pRRU通过POE供电，最大拉远距离100米，超过100米的场景可以通过增加EXtender中继单元，最大可扩展到200米。每RHUB有8个网口，最多可接8个PRRU,星型连接。RHUB和BBU通过光纤连接，RHUB间支持级联，最多可实现4级级联，支持星型

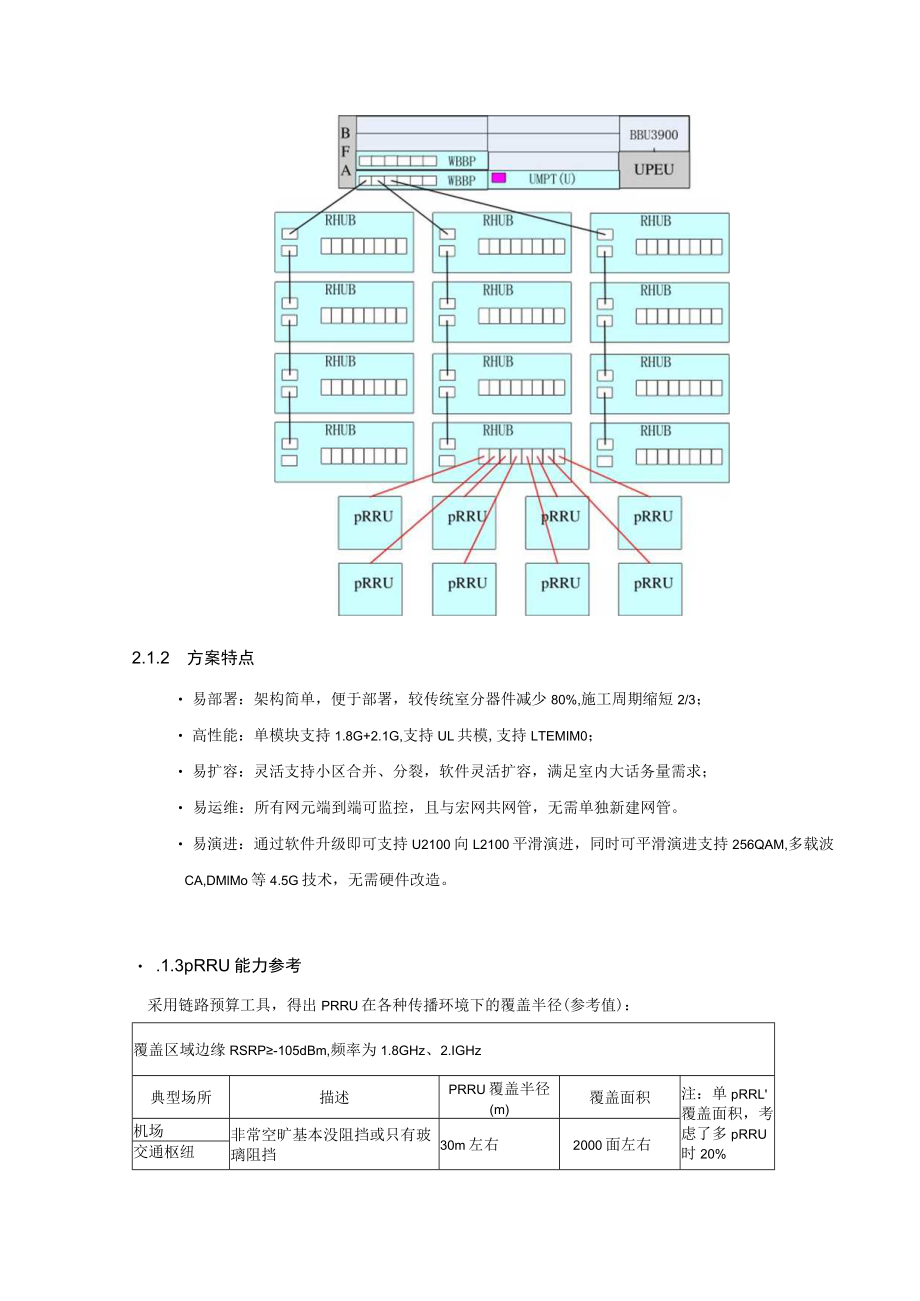

3、+链型混合组网。组网方式示意图（仅参考，实际部署需按工勘涉及方案来）：2.1.2 方案特点 易部署：架构简单，便于部署，较传统室分器件减少80%,施工周期缩短2/3； 高性能：单模块支持1.8G+2.1G,支持UL共模,支持LTEMIM0； 易扩容：灵活支持小区合并、分裂，软件灵活扩容，满足室内大话务量需求； 易运维：所有网元端到端可监控，且与宏网共网管，无需单独新建网管。 易演进：通过软件升级即可支持U2100向L2100平滑演进，同时可平滑演进支持256QAM,多载波CA,DMlMo等4.5G技术，无需硬件改造。 .1.3pRRU能力参考采用链路预算工具，得出PRRU在各种传播环境下的覆盖
4、半径(参考值)：覆盖区域边缘RSRP-105dBm,频率为1.8GHz、2.IGHz典型场所描述PRRU覆盖半径(m)覆盖面积注：单pRRL覆盖面积，考虑了多pRRU时20%机场非常空旷基本没阻挡或只有玻璃阻挡30m左右2000面左右交通枢纽展览馆/中心的重叠覆盖区，且进行了一定的取整（仅供参考，非精确数据）体育馆（看台区）购物中心和超市商品货架和柜台遮挡20m左右1000m左右写字楼由空旷办公区和会议室组成，一般只有一堵砖墙阻挡15m左右550户左右酒店客房标准的酒店客房结构（宽5m左右、长8m左右）7.5m（L5间房）300ml（合计6间房）2.1.4应用场景建议LamPSite适用场景为
5、话务量高、高ARPU值用户集中的高价值室内场景，包括:1、交通枢纽：机场、火车站/高铁站2、大型场馆：购物中心/商超、会展中心、体育场馆3、高端楼宇：写字楼、校园、高端酒店、大型医院5、品牌展示场所：营业厅、展示厅2.1.5应用案例机场：北京首都国际机场站点介绍全球第二大机场，总面积170万平方米，年客流量9000万人次。北京地标性建筑，运营商的重要品牌窗口，用户体验至关重要。困难描述1 .原GSMWCDM的DAS系统在机场建设时一次性与主体建筑浇铸封装，传统叠加方案进行LTE双流改造无法实施；2 .原DAS的3G容量无法满足忙时业务诉求，且无法扩容；LampSite价值1 .施工方便：光纤+
6、网线走线，类WLAN部署，满足机场狭窄的走线空间：设备小巧，美观，可利用现场的罗盘箱、广告箱、墙体灵活选择安装方式（吸顶/抱杆/挂墙），对现有装修基本无破坏；2 .工期短：器件少，走线方便，在机场严格的施工时间限制下（每天仅凌晨0:0004:00允共4小时允许施工），可保证快速开通；3 .满足机场超大话务量需求，未来扩容演进方便，保证用户体验。建设规模：覆盖T1/T2/T3航站楼所有区域，BBU:47台、RHUB:448台、pRRU：2200台应用效果： 快速部署：4个月完成2200+pRRU部署； 高性能：下行峰值速率140Mbps,平均速率IOOMbps; 流量快速增长：站点开通2年流量增
7、长67倍，当前流量950GB/天。体育场馆：北京鸟巢站点介绍I.国内最大体育场馆：建筑面积25.8万平方米，容纳9.1万观众2 .国家标志性建筑，举办北京奥运会开幕式3 .国际及国家重大赛事活动主要承办地困难描述1 .原室分系统08年奥运会前建设，老化严重，故障多，容量不足，每逢赛事拥塞严重。2 .15年8月份承办田径世锦赛，3/4G改造项目6月启动，传统室分周期难以满足。LampSite价值1 .施工快速，7月中旬设备到货，8月11日完成验收，仅1个月完成部署；2 .重大活动保证效果好，世锦赛期间0拥塞，平均速率41MPbS,为移动7.5Mbps；3 .3/4G一步到位，支持4G+平滑演进，
8、VIP区域开头后CA速率达283MbPS。鸟巢LamPSite部署方案一、二层看台区域天线布放在看台边缘,三层看台区域天线布放在马道上；通过赋形天线控制覆盖范围，避免小区干扰，保证业务体验VIP区域：VlP厅外供）为玻璃构造，且房间纵深较小，依靠二层看台后侧的天线场覆疏散通道及办公区域：鸟巢：LamPSite快速部署，从容应对重大活动话务冲击国内最大体育场馆建筑面积25.粤.1万观众国家标志性建筑，举办北京奥运会开幕式国际及国家重大赛事活动主要承办地成功保障2015田径世锦赛 单场总流：243GB（DAS的1.5倍）单小区最大用户数：445人 椅3科899.95%（DASfi92倍） 拥塞次数
9、：0VSDAS428142 下行峰值速率：104Mbps 下行平均速率：40MbPSIAAFWOfhfChifnpiOfMpiBEUlNG2015Z初4u0usfMMiONWSMun.应急保匿投入减少80%赛事期间速率为对手5倍以上/HUAWEl大型商场：包头万达广场站点价值面向中高端的大型家居建材购物中心,中高端用户聚集,总建筑面积8万平方米，太原市内重要价值场景。困难描述1 .该店重新装修，原有室分系统被拆除；2 .业主要求的施工周期短，传统室分难以满足工期要求。LampSite价值L施工周期短：仅用4天时间完成设备安装、开通，周期仅为传统方式的1/4；2 .一步到位，同时实现UL双模覆盖
10、：3 .容量大、覆盖好，满足高话务量需求，提升用户感知。部署规模：共使用4台BBUs35台RHUB、146台pRR解决方案：华为LamPSite外形美观，商场内全部采用顶内安装，美观实用，超五类线部容简单,施工无破坏性，工期短；不影响顾客，轻松解决物业迸入难题.位置:内蒙古包头市钢铁大街银河广场旁面积：占地面积约65万平米，覆盖面枳约5万平米挑战：室内面积大且格局不规则，施工难度高、商场物业协调困雉.效果卓越，彻底解决4G覆盖问题RSRP由-1 IOd Bm 提升到-84d BmSlNR由 2.8dB 提升到 25dB平均下载速率由12MbPS提升到87MbPS开通削LooVMmn7H 71
11、IV，TMM AAM -W* 02.2室外一体化微RRU2.2.1产品介绍室外型一体化微RRU,最大发射功率为瓦级、主要应用于解决室外深度覆盖或室外打室内方式的覆盖。该类方案可以和传统宏基站共用一套BBU,自带天线，设备间支持串接，支持微RRU间及微RRlJ和普通RRU间小区合并，实现宏微协同。可为宏站提供快速有效地补充，可用于解决宏站站址协调困难、建站成本过高等问题。图3微功率RRU部署示意图如下为某厂家该类设备的规格:RRU3230E 体积/重星：4L5kg 发射功率：2*5W天线增益：HdBi 供电方式：AC 天馈模式：内置/外置图42.2.2方案特点频率:Bad3(1805-1880M
12、Hz)(1830-1880MHZ) 制式:FDDLTE 绫波：2载波RRU3930E 频率：Bad1(2110-2170MHz) 制式：UMTS<E双模 理波：UMTS腹最大支持4载友UMTS<E5RCl8j2UMTS老式居后区，共50栋楼宇.均为6层（20米左右），楼宇蛟密集（楼间距约为25 米），弱震差产重55葭孟产垂，居民担心辐射阻抗建站，典 型硬骨头站点Book RRU部署方案小区 6BOOKRRU 同 Wia行 3/4G覆盖效果4G -105dBm 的占比由 29%S5H97%数据/年：803GB;语音/年:11054Erl平均下线速率（MbPS）开通苗开通后高请小区，富力地产在北方规模最大地产项目A总占地1584亩,建筑SS211万平方米AAES计20栋楼，均为28层高层A
