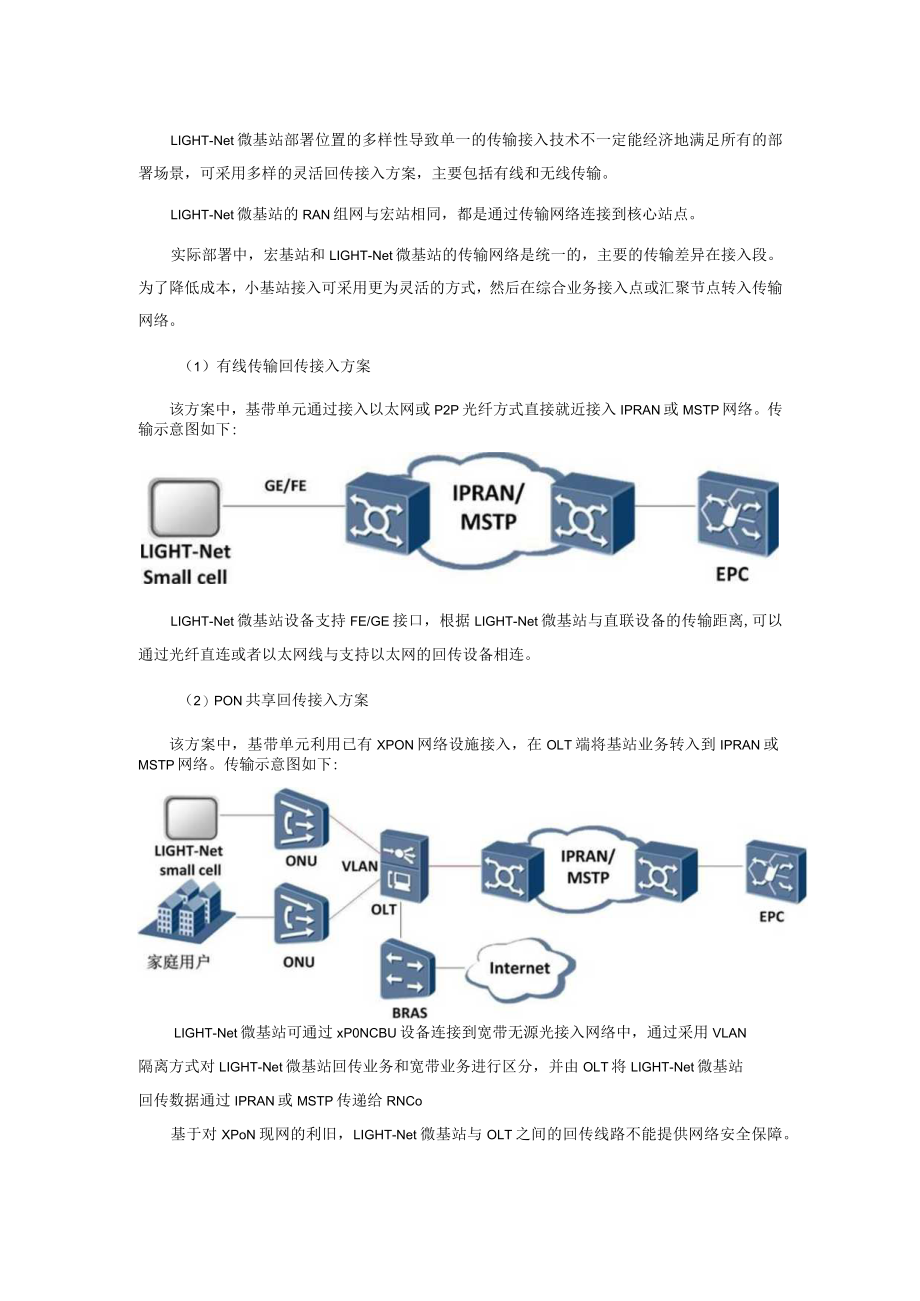

1、LIGHT-Net微基站部署位置的多样性导致单一的传输接入技术不一定能经济地满足所有的部署场景,可采用多样的灵活回传接入方案,主要包括有线和无线传输。LIGHT-Net微基站的RAN组网与宏站相同,都是通过传输网络连接到核心站点。实际部署中,宏基站和LIGHT-Net微基站的传输网络是统一的,主要的传输差异在接入段。为了降低成本,小基站接入可采用更为灵活的方式,然后在综合业务接入点或汇聚节点转入传输网络。(1)有线传输回传接入方案该方案中,基带单元通过接入以太网或P2P光纤方式直接就近接入IPRAN或MSTP网络。传输示意图如下:LIGHT-Net微基站设备支持FE/GE接口,根据LIGHT-
2、Net微基站与直联设备的传输距离,可以通过光纤直连或者以太网线与支持以太网的回传设备相连。(2)PON共享回传接入方案该方案中,基带单元利用已有XPON网络设施接入,在OLT端将基站业务转入到IPRAN或MSTP网络。传输示意图如下:LIGHT-Net微基站可通过xP0NCBU设备连接到宽带无源光接入网络中,通过采用VLAN隔离方式对LIGHT-Net微基站回传业务和宽带业务进行区分,并由OLT将LIGHT-Net微基站回传数据通过IPRAN或MSTP传递给RNCo基于对XPoN现网的利旧,LIGHT-Net微基站与OLT之间的回传线路不能提供网络安全保障。(3)无线回传方案该方案中,基带单元通过IP微波技术、WIFl技术、TD-LTE技术以及其他技术手段将数据以无线方式回传至某一传输节点后,继而通过现有IPRAN网络回传至核心网。该方案需要在LlGHT-Net微基站侧和某个适当的传输节点位置配置无线回传终端设备,该传输节点可以为宏站。无线回传方案应作为解决LIGHT-Net微基站传输问题的临时解决方案,后续具备有线传输条件时可替换为有线回传以保障回传的稳定性。LlGHT-Net微基站的无线回传方案的传输示意图如下:
