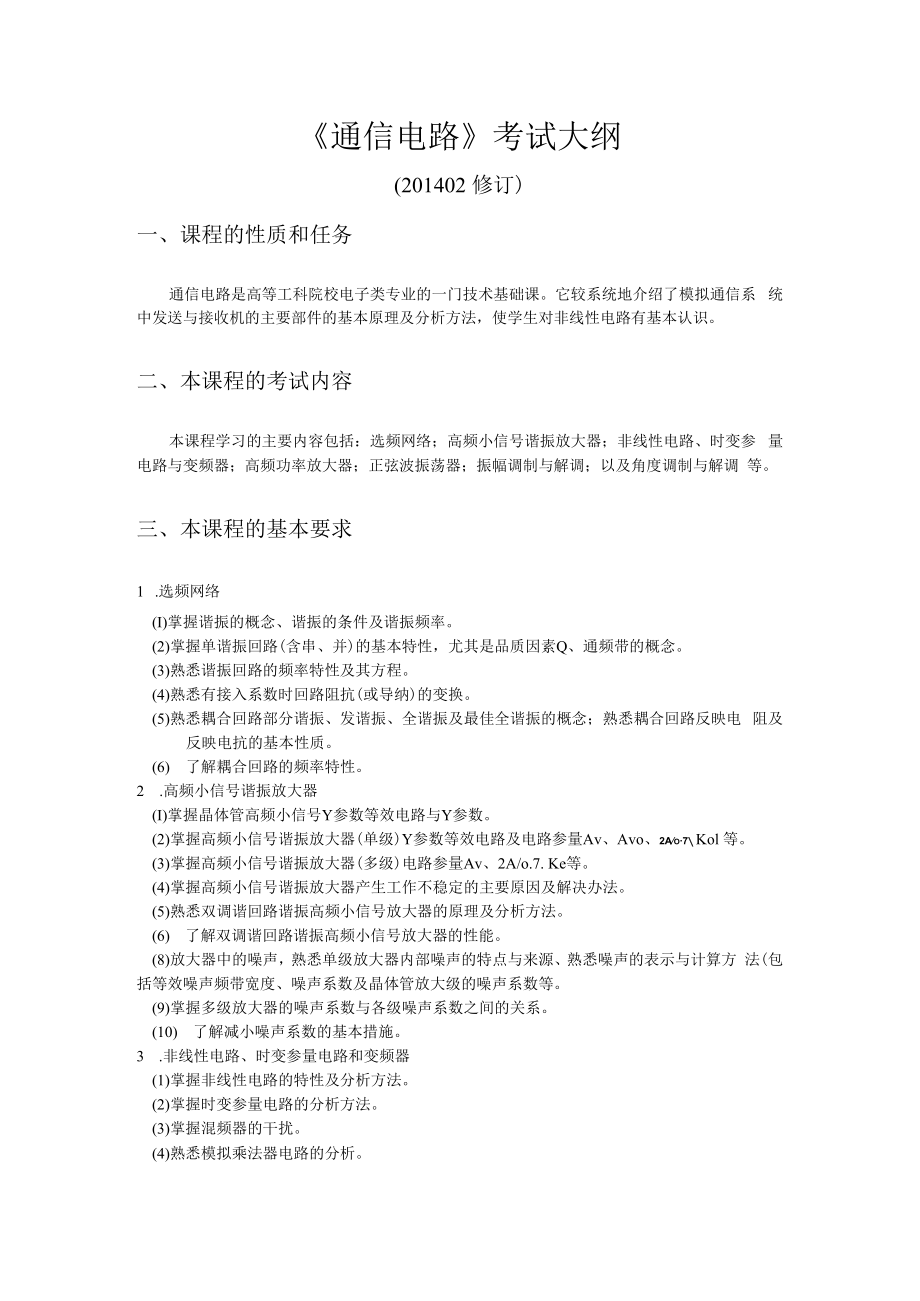

1、通信电路考试大纲(201402 修订)一、课程的性质和任务通信电路是高等工科院校电子类专业的一门技术基础课。它较系统地介绍了模拟通信系 统中发送与接收机的主要部件的基本原理及分析方法,使学生对非线性电路有基本认识。二、本课程的考试内容本课程学习的主要内容包括:选频网络;高频小信号谐振放大器;非线性电路、时变参 量电路与变频器;高频功率放大器;正弦波振荡器;振幅调制与解调;以及角度调制与解调 等。三、本课程的基本要求1 .选频网络(I)掌握谐振的概念、谐振的条件及谐振频率。(2)掌握单谐振回路(含串、并)的基本特性,尤其是品质因素Q、通频带的概念。(3)熟悉谐振回路的频率特性及其方程。(4)熟悉

2、有接入系数时回路阻抗(或导纳)的变换。(5)熟悉耦合回路部分谐振、发谐振、全谐振及最佳全谐振的概念;熟悉耦合回路反映电 阻及反映电抗的基本性质。(6) 了解耦合回路的频率特性。2 .高频小信号谐振放大器(I)掌握晶体管高频小信号Y参数等效电路与Y参数。(2)掌握高频小信号谐振放大器(单级)Y参数等效电路及电路参量Av、Avo、2Ao7 Kol 等。(3)掌握高频小信号谐振放大器(多级)电路参量Av、2A/o.7. Ke等。(4)掌握高频小信号谐振放大器产生工作不稳定的主要原因及解决办法。(5)熟悉双调谐回路谐振高频小信号放大器的原理及分析方法。(6) 了解双调谐回路谐振高频小信号放大器的性能。

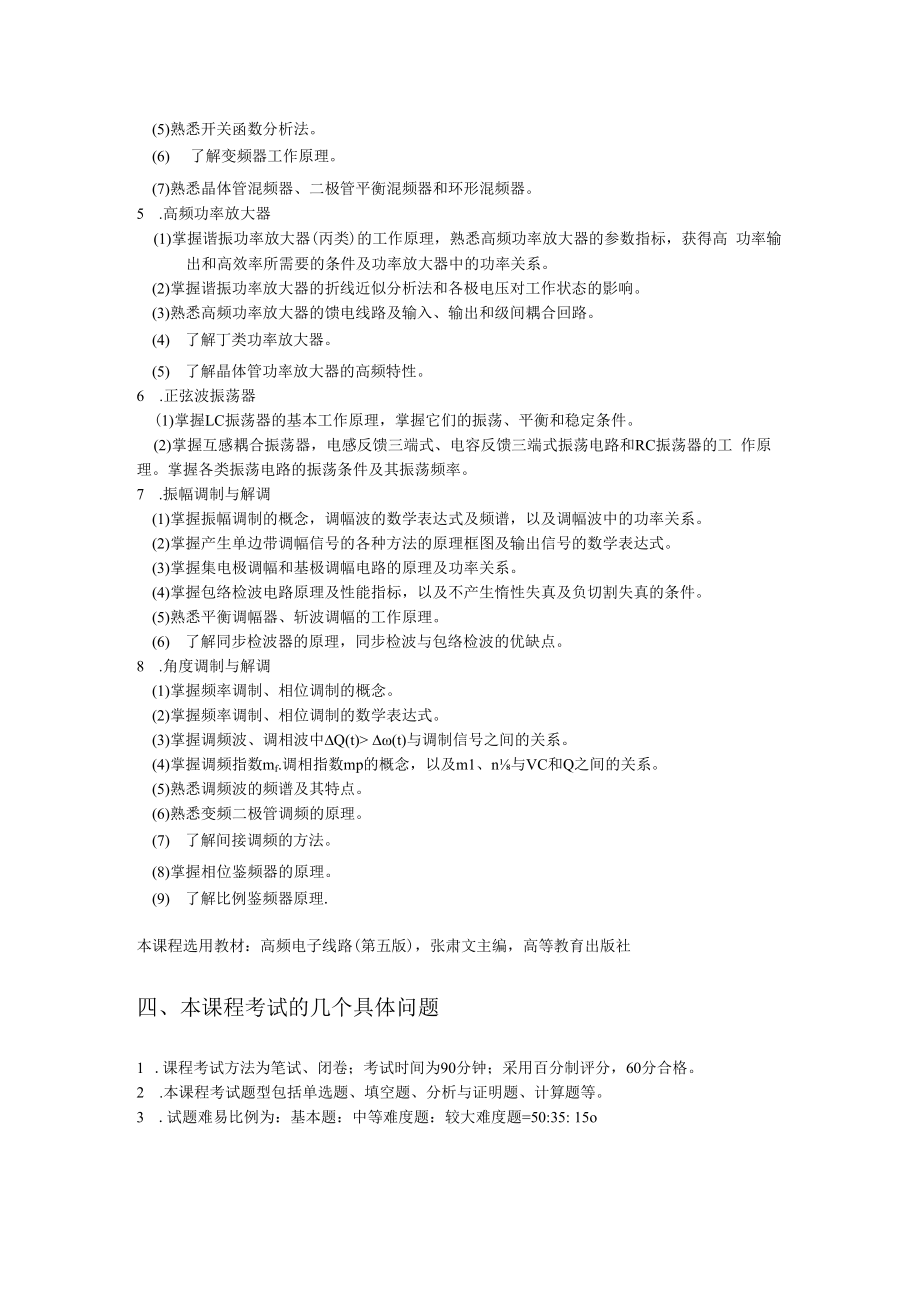

3、(8)放大器中的噪声,熟悉单级放大器内部噪声的特点与来源、熟悉噪声的表示与计算方 法(包括等效噪声频带宽度、噪声系数及晶体管放大级的噪声系数等。(9)掌握多级放大器的噪声系数与各级噪声系数之间的关系。(10) 了解减小噪声系数的基本措施。3 .非线性电路、时变参量电路和变频器(1)掌握非线性电路的特性及分析方法。(2)掌握时变参量电路的分析方法。(3)掌握混频器的干扰。(4)熟悉模拟乘法器电路的分析。(5)熟悉开关函数分析法。(6) 了解变频器工作原理。(7)熟悉晶体管混频器、二极管平衡混频器和环形混频器。5 .高频功率放大器(1)掌握谐振功率放大器(丙类)的工作原理,熟悉高频功率放大器的参数

4、指标,获得高 功率输出和高效率所需要的条件及功率放大器中的功率关系。(2)掌握谐振功率放大器的折线近似分析法和各极电压对工作状态的影响。(3)熟悉高频功率放大器的馈电线路及输入、输出和级间耦合回路。(4) 了解丁类功率放大器。(5) 了解晶体管功率放大器的高频特性。6 .正弦波振荡器(1)掌握LC振荡器的基本工作原理,掌握它们的振荡、平衡和稳定条件。(2)掌握互感耦合振荡器,电感反馈三端式、电容反馈三端式振荡电路和RC振荡器的工 作原理。掌握各类振荡电路的振荡条件及其振荡频率。7 .振幅调制与解调(1)掌握振幅调制的概念,调幅波的数学表达式及频谱,以及调幅波中的功率关系。(2)掌握产生单边带调

5、幅信号的各种方法的原理框图及输出信号的数学表达式。(3)掌握集电极调幅和基极调幅电路的原理及功率关系。(4)掌握包络检波电路原理及性能指标,以及不产生惰性失真及负切割失真的条件。(5)熟悉平衡调幅器、斩波调幅的工作原理。(6) 了解同步检波器的原理,同步检波与包络检波的优缺点。8 .角度调制与解调(1)掌握频率调制、相位调制的概念。(2)掌握频率调制、相位调制的数学表达式。(3)掌握调频波、调相波中Q(t) (t)与调制信号之间的关系。(4)掌握调频指数mf.调相指数mp的概念,以及m1、n与VC和Q之间的关系。(5)熟悉调频波的频谱及其特点。(6)熟悉变频二极管调频的原理。(7) 了解间接调

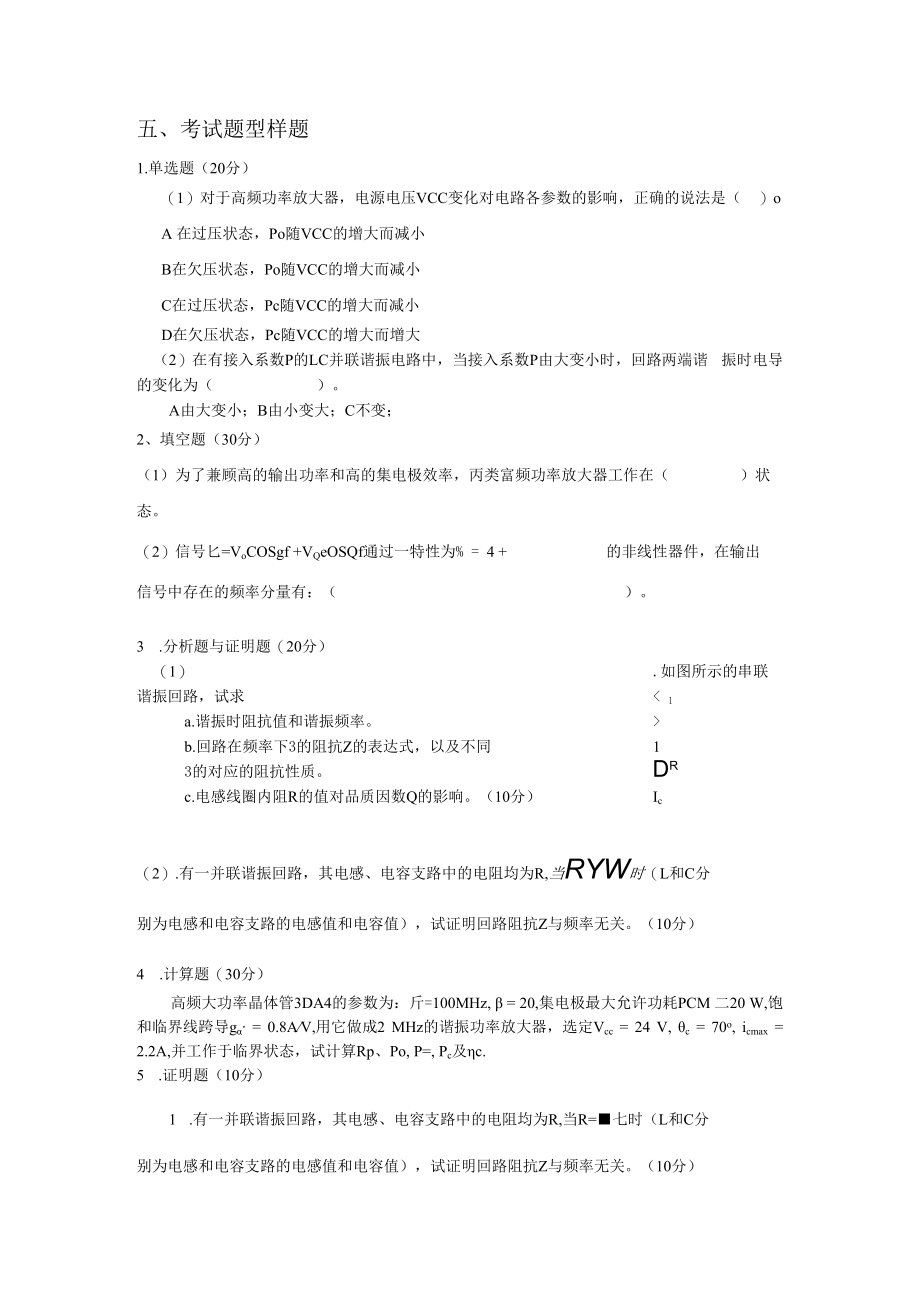

6、频的方法。(8)掌握相位鉴频器的原理。(9) 了解比例鉴频器原理.本课程选用教材:高频电子线路(第五版),张肃文主编,高等教育出版社四、本课程考试的几个具体问题1 .课程考试方法为笔试、闭卷;考试时间为90分钟;采用百分制评分,60分合格。2 .本课程考试题型包括单选题、填空题、分析与证明题、计算题等。3 .试题难易比例为:基本题:中等难度题:较大难度题=50:35: 15o五、考试题型样题1.单选题(20分)(1)对于高频功率放大器,电源电压VCC变化对电路各参数的影响,正确的说法是()oA 在过压状态,Po随VCC的增大而减小B在欠压状态,Po随VCC的增大而减小C在过压状态,Pc随VCC

7、的增大而减小D在欠压状态,Pc随VCC的增大而增大(2)在有接入系数P的LC并联谐振电路中,当接入系数P由大变小时,回路两端谐 振时电导的变化为()。A由大变小;B由小变大;C不变;2、填空题(30分)(1)为了兼顾高的输出功率和高的集电极效率,丙类富频功率放大器工作在()状态。(2)信号匕=VoCOSgf +VQeOSQf通过一特性为% = 4 +的非线性器件,在输出信号中存在的频率分量有:()。3 .分析题与证明题(20分)(1) .如图所示的串联谐振回路,试求b.回路在频率下3的阻抗Z的表达式,以及不同13的对应的阻抗性质。Drc.电感线圈内阻R的值对品质因数Q的影响。(10分)Ic(2

8、) .有一并联谐振回路,其电感、电容支路中的电阻均为R,当RYW时(L和C分别为电感和电容支路的电感值和电容值),试证明回路阻抗Z与频率无关。(10分)4 .计算题(30分)高频大功率晶体管3DA4的参数为:斤=100MHz, = 20,集电极最大允许功耗PCM 二20 W,饱和临界线跨导g = 0.8AV,用它做成2 MHz的谐振功率放大器,选定Vcc = 24 V, c = 70o, icmax = 2.2A,并工作于临界状态,试计算Rp、Po, P=, Pc及c.5 .证明题(10分)1 .有一并联谐振回路,其电感、电容支路中的电阻均为R,当R=七时(L和C分别为电感和电容支路的电感值和电容值),试证明回路阻抗Z与频率无关。(10分)
