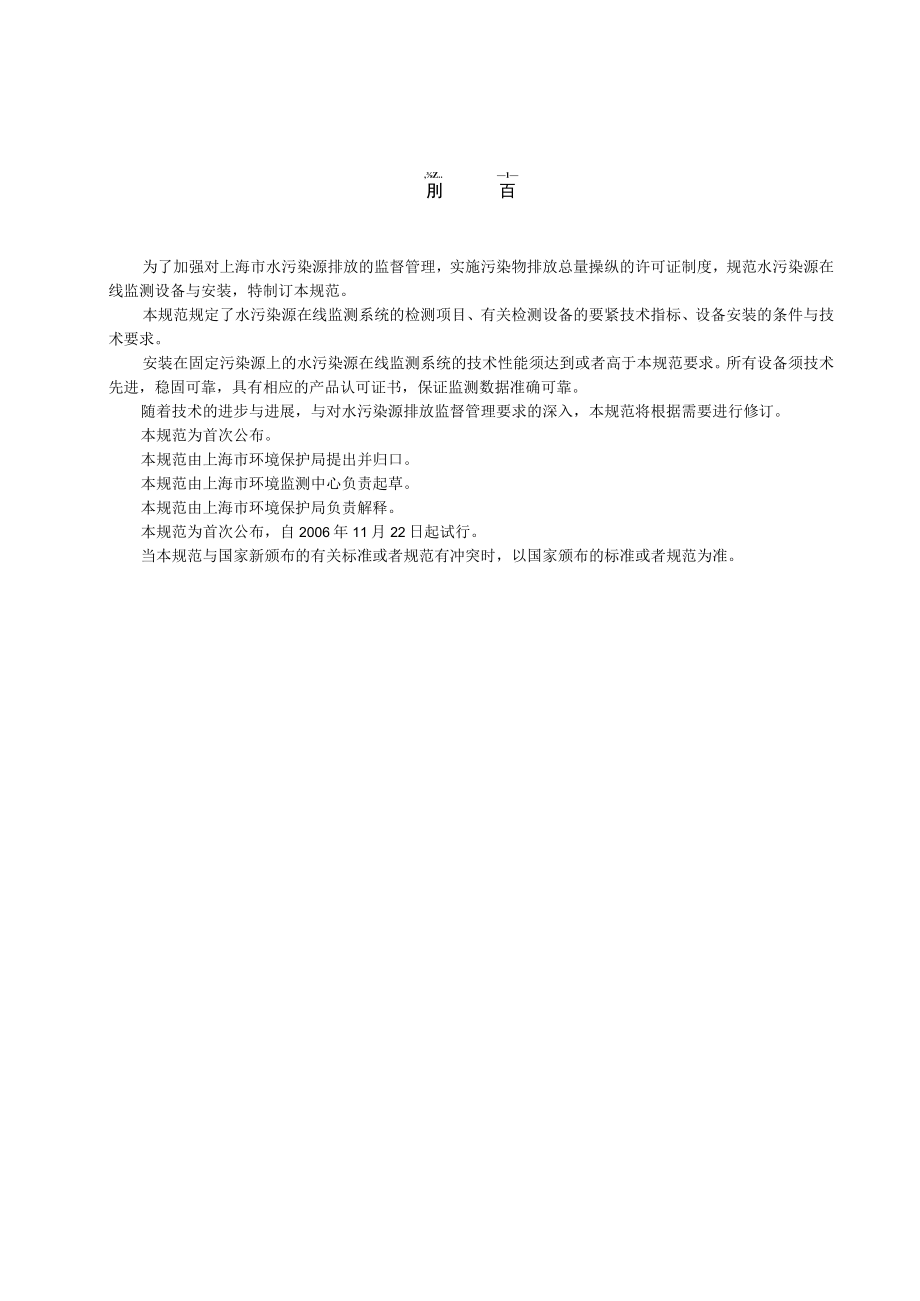

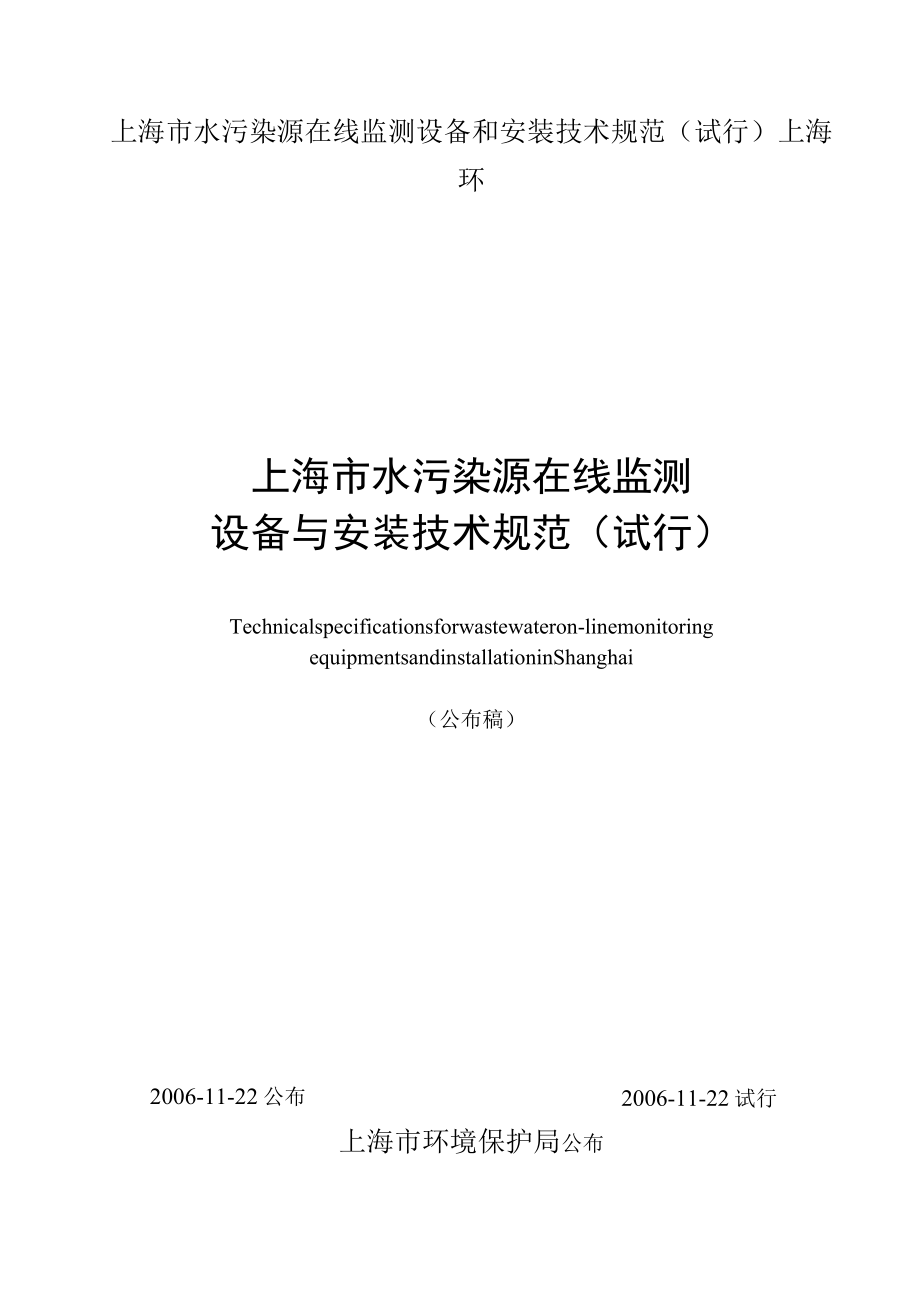

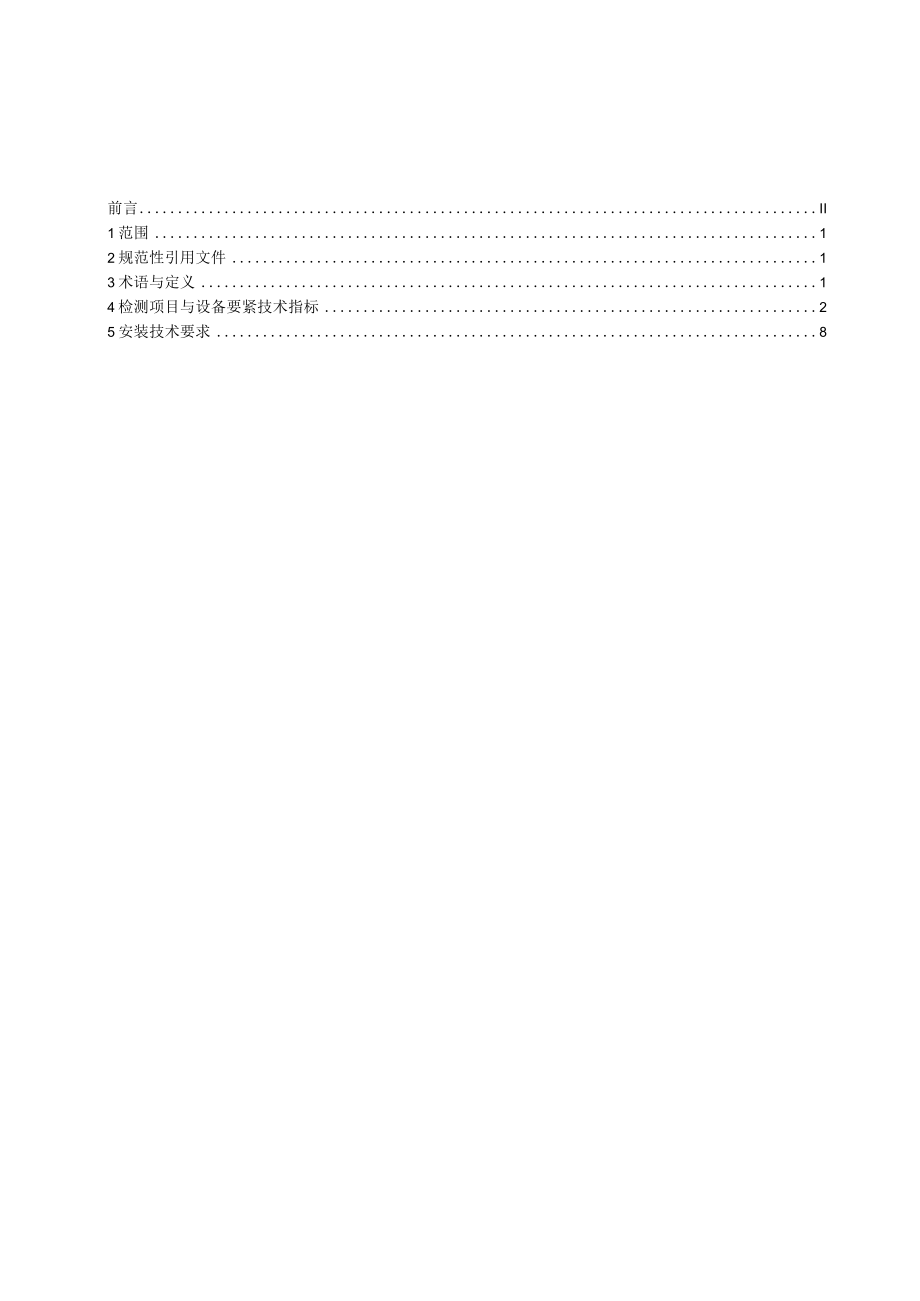

1、上海市水污染源在线监测设备和安装技术规范（试行）上海环上海市水污染源在线监测设备与安装技术规范（试行）Technicalspecificationsforwastewateron-linemonitoringequipmentsandinstallationinShanghai（公布稿）2006-11-22试行2006-11-22公布上海市环境保护局公布前言II1范围12规范性引用文件13术语与定义14检测项目与设备要紧技术指标25安装技术要求8,Z.1刖百为了加强对上海市水污染源排放的监督管理，实施污染物排放总量操纵的许可证制度，规范水污染源在线监测设备与安装，特制订本规范。本规范规定了水污
2、染源在线监测系统的检测项目、有关检测设备的要紧技术指标、设备安装的条件与技术要求。安装在固定污染源上的水污染源在线监测系统的技术性能须达到或者高于本规范要求。所有设备须技术先进，稳固可靠，具有相应的产品认可证书，保证监测数据准确可靠。随着技术的进步与进展，与对水污染源排放监督管理要求的深入，本规范将根据需要进行修订。本规范为首次公布。本规范由上海市环境保护局提出并归口。本规范由上海市环境监测中心负责起草。本规范由上海市环境保护局负责解释。本规范为首次公布，自2006年11月22日起试行。当本规范与国家新颁布的有关标准或者规范有冲突时，以国家颁布的标准或者规范为准。上海市水污染源在线监测设备与安
3、装技术规范(试行)1范围1.1 本技术规范规定了水污染源在线监测系统的检测项目、设备要紧技术指标、设备安装条件与技术要求。1.2 本技术规范适用于水污染源在线监测系统监测固定污染源排水中的化学需氧量(CoD)、总有机碳(TOC)、PH值、氨氮、温度、流量等参数的测定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。HBC6-2001HJ/T104-2003HJ/T 191-2005HJ 96-2003HJ/T 101-2003HJ/T 15-1996JB/T 9248-1999ZBY 120-83化学需氧量(CODcr)在线监测仪器环境保护产品认定技术要求总有机碳(TOC)
4、水质自动分析仪技术要求紫外(UV)汲取水质自动在线监测仪技术要求PH水质自动分析仪技术要求氨氮水质自动分析仪技术要求超声波明渠污水流量计电磁流量计工业自动化仪表工作条件温度、湿度与大气压力当上述规范性引用文件被修订或者重订时，应使用其最新版本。3术语与定义3.1化学需(COD)测的重馅酸钾法在强酸并加热条件下，用重铝酸钾作为氧化剂处理水样时，还原性物质所消耗的氧化剂的量，以氧的mg/L来表示。3.2总有机碳(TOC)燃烧法利用催化燃烧方法将污水中的有机成分转化成CCh并进行检测，用以确定污水的TOC浓度。1.1 3紫外(Uv)汲取分光光度法利用紫外汲取光谱对水中有机污染物浓度进行测定，在一定条
5、件下，水中有机物的浓度与紫外吸光度有很好的有关性，根据光汲取系数(SAC),得到水中有机物浓度。在水质监测中光汲取系数与CoDCr或者高镒酸盐指数具有有关性时，可将光汲取系数折算成CODa或者高钵酸盐指数。3.4PH值测的玻璃电极法污水PH测定的一种方法，该方法使用玻璃电极作为指示电极，甘汞电极或者银电极作为参比电极，测量以获得污水的PH值。3.5氨氮气敏电极法与比色法使用氨气敏复合电极，在碱性条件下，水中氨气通过电极膜后对电极内液体PH值的变化进行测量，以标准电流信号输出。比色法是在污水水样中加入能与氨离子产生显色反应的化学试剂利用分光光度计分析得出氨氮浓度的方法。3.6数据采集传输仪采集各
6、类类型监控仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的单片机、工控机、嵌入式计算机或者可编程操纵器等。3.7超声波明渠污水流计用于测量明渠出流及不充满管道的各类污水流量的设备,使用超声波发射波与反射波的时间差测量标准化计量堰、槽内的水位，通过变送器用ISO流量标准计算法换算成流量。3.8电磁流计利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。3.9水质自动采样器一种污水取样装置，具有智能操纵器、采样泵、采样瓶与分样转臂，能够设定程序按照时间、流量或者外部触发命令采集单独或者复合样品。1.1.2 10平均无故障连续运行时间指自动分析仪在校验期间的总运行时间(h)与发生故障
7、次数(次)的比值，以“MTBF”表示，单位为：h/次。4检测项目与设备要紧技术指标4.1 化学需氧量(CODcr)在线监测仪1.1.3 1.1方法原理在酸性条件下，将水样中有机物与无机还原性物质被重铝酸钾氧化的方法，检测方法有光度法、化学滴定法、库仑滴定法等。4.1.2 工作电压与频率工作电压为单相(22020)V,频率为(5OO.5)Hz4.1.3 测定范围202000mgL,可扩充。4.1.4 性能要求1.1.1 1.4.1当使用HBC6-2001第8条试验时，化学需氧量在线自动分析仪器的性能务必满足表1的技术要求。表1化学需氧量(CoDa)在线监测仪的性能指标项目性能重复性误差10%零点
8、漂移+5mgL量程漂移10%直线性+5%MTBF360h/次项目性能邻苯二甲酸氢钾试验10%(测量误差)实际水样比对试验15%(CODoV30)以低浓度标样替代实际水样进行试验30%(30mgLCDcr60gL)20%(60mgLCODcr80mgL)电压稔固性10%绝缘阻抗20M以上耐电压无特殊现象(电弧与击穿等)4.1.4 .2其他功能要求具有的时候间设定、校对、显示功能。具有自动零点、量程校正功能。具有测试数据显示、存储与输出功能。意外断电且再度上电时，能自动排出系统内残存的试样、试剂等，并自动清洗，自动复位到重新开始测定的状态。具有故隙报警、显示与诊断功能，并具有自动保护功能，同时能够
9、将故隙报警信号输出到远程操纵网。具有限值报警与报警信号输出功能。具有接收远程操纵网的外部触发命令，启动分析等操作的功能。4.1.5 仪器构造有关仪器构造的要求见HBC6-2001第7条。4.1.6 通讯协议支持RS-232、RS485协议，具体要求按照上海市水污染源在线监测系统通信规范规定。4.1.7 有关的认证要求4.1.7.1 具有中华人民共与国计量器具型式批准证书，通过环境监测专用仪器适用性检测。4. 1.7.2具有中国环境保护产业协会颁发的环境保护产品认定证书。4.2总有机碳HOC)在线监测仪4.2.1方法原理见HJ/T104-2003第4条。4.2.2检测方法非分散红外汲取法。4.2
10、.3工作电压与频率工作电压为单相(22020)V,频率为(500.5)Hz.4.2.4测定范围21OOOmgZL,可扩充。4.2.5性能要求4.2.5.1当使用HJ/T104-2003第9条试验，总有机碳(TOC)在线监测仪的性能务必满足表2的技术要求。表2总有机碳(TOC)在线监测仪的性能指标项目性能重复性误差+5%零点漂移5%量程漂移5%直线性+5%响应时间(T90)间歇式：5min以内连续式：15min以内MTBF720h/次实际水样比对试验ToCVI0(以标样代替)15%(10TOC20)电压稳固性5%绝缘阻抗20M以上1.1.1 2.5.2其他功能要求具有将TOC数据自动换算成CoD
11、e并显示与输出数据的功能。其他功能要求同本规范4.142。4.2.6 仪器构造有关仪器构造的要求见HJb104-2003第8条。4.2.7 通讯协议同本规范4.1.6。4.2.8 有关的认证要求同本规范4.1.7。4.3紫外(UV)汲取水质自动在线监测仪4. 3.1方法原理见HJ/T191-2005第3.2条。若将紫外(Uv)汲取分光光度法的监测结果转换为C0D/T0C时，其转换结果只能作为参考根据。5. 3.2工作电压与频率工作电压为单相(22020)V,频率为(5005)Hz6. 3.3测定范围标准溶液浓度与换算成Im光程的吸光度呈线性的范围。最小测定范围为020mL最高测定范围可达025
12、Om-I或者更高。7. 3.4性能要求4.3.4.1当使用HJfT191-2005第7条试验，UV仪的性能务必满足表3的技术要求。表3紫外(UV)汲取水质自动在线监测仪的性能指标项目性能重复性误差量程的土2%以内零点漂移量程的土2%以内量程漂移量程的4%以内直线性量程的5%以内MTBF720h/次邻苯二甲酸氢钾试验+5%(测量误差)电压稳固性量程的2%以内绝缘阻抗2M以上4.3.4.2其他功能要求同本规范4.1.4.2。4.3.5仪器构造有关仪器构造的要求见HJ/T191-2005第6条。4.3.6通讯协议同本规范4.1.6。4.3.7有关的认证要求同本规范4.1.7。4.4PH在线监测仪4.
13、4.1方法原理玻璃电极法：以玻璃电极为测量电极，银电极或者饱与甘汞电极为参比电极，构成复合电极，样品在复合电极上所产生的电位差。变送器将测量的电位差值转换并通过温度补偿，转为PH值显示并进行标准输出。4.4.2工作电压与频率工作电压为单相(22020)V,频率为(500.5)HZ。4.4.3测量范围测量最小范围：pH212(040)。安装方式插入式。4.4.4性能要求4.4.4.1当使用HJ/T96-2003第8条试验，pH自动分析仪的性能务必满足表4的技术要求。表4PH自动分析仪的性能指标项目性能重复性0.1pH以内漂移(PH=9)+0.1pH以内漂移(pH=7)+0.1pH以内漂移(PH=
14、4)+0.1pH以内响应时间(T90)0.5min以内温度补偿精度0.1pH以内MTBF720h/次实际水样比对试验+0.5pH以内电压稳固性指示值的变动在0lpH以内绝缘阻抗5M以上4.4.4.2其他功能要求同本规范4.1.4.2。4.4.5仪器构造有关仪器构造的要求见HJZT96-2003第7条。4.4.6通讯协议同本规范4.1.6。4.4.7有关的认证要求同本规范4.1.7。4.5氨氮水质自动分析仪4.5.1 方法原理(气敏电极法、比色法)气敏电极法：使用氨气敏复合电极，在碱性条件下，水中氨气通过电极膜后对电极内液体PH值的变化进行测量，以标准电流信号输出。比色法：在水样中加入能与氨离子产生显色反应的化学试剂，利用分光光度计分析得出氨氮浓度。4.5.2 工作电压与频率工作电压为单相(22020)V,频率为(5OO.5)Hz4.5.3 测定范围测量最小范围：电极法为0.05IOOmg/L；(2)光度法为0.0550mgL4.5.4性能要求4.5.4.1当使用HJ/T10
