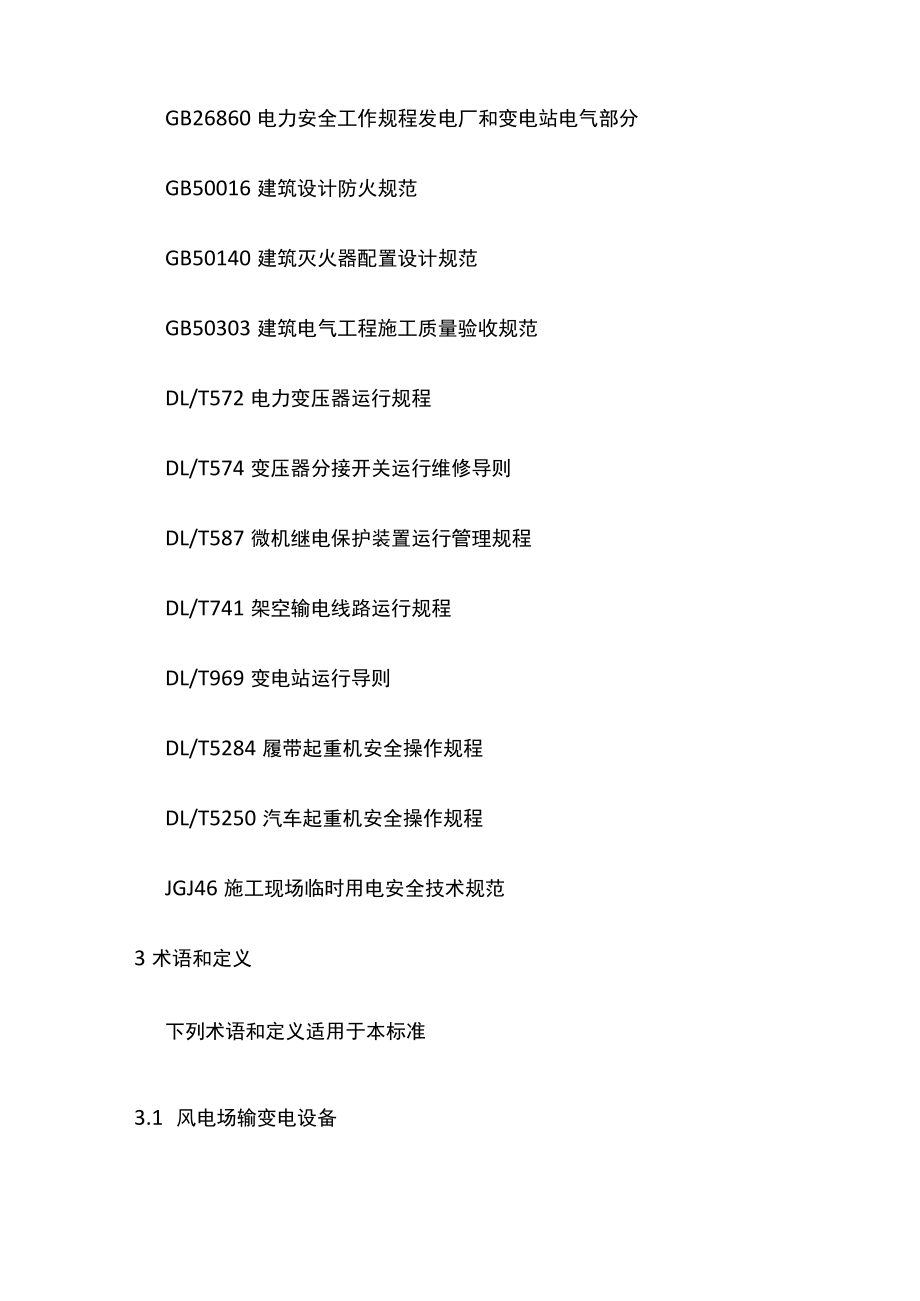

1、风力发电场安全规程1范围本标准规定了风力发电场人员、环境、安全作业的基本要求，风力发电机组安装、调试、检修和维护的安全要求，以及风力发电机组应急处理的相关安全要求。本标准适用于陆上并网型风力发电场。2规范性引用文件GB2894安全标志及其使用导则GB/T2900.53电工术语风力发电机组GBA6096安全带测试方法GB7000.1灯具第一部分：一般要求与试验GB18451.1风力发电机组设计要求GB19155高处作业吊篮GBA20319风力发电机组验收规范GB26164.1电业安全工作规程第TB分：热力和机械GB26859电力安全工作规程电力线路部分GB26860电力安全工作规程发电厂和变电站
2、电气部分GB50016建筑设计防火规范GB50140建筑灭火器配置设计规范GB50303建筑电气工程施工质量验收规范DL/T572电力变压器运行规程DL/T574变压器分接开关运行维修导则DL/T587微机继电保护装置运行管理规程DL/T741架空输电线路运行规程DL/T969变电站运行导则DL/T5284履带起重机安全操作规程DL/T5250汽车起重机安全操作规程JGJ46施工现场临时用电安全技术规范3术语和定义下列术语和定义适用于本标准3.1 风电场输变电设备风电场升压站电气设备、集电线路、风力发电机组升压变等。3.2 坠落悬挂安全带高处作业或登高人员发生坠落时，将坠落人员安全悬挂的安全带
3、。3.3 飞车风力发电机组制动系统失效，风轮转速超过允许或额定转速，且机组处于失控状态。3.4 安全链由风力发电机组重要保护元件串联形成，并独立于机组逻辑控制的硬件保护回路。4总则4.1 风电场安全工作必须坚持安全第一、预防为主、综合治理的方针，加强人员安全培训，完善安全生产条件，严格执行安全技术要求，确保人身和设备安全。4.2 风电场应根据现场实际情况编制自然灾害类、事故灾难类、公共卫生事件类和社会安全事件类等各类突发事件应急预案，并定期进行演练。5基本要求5.1 人员基本要求5.1.1 风电场工作人员应没有妨碍工作的病症，患有高血压、恐高症、癫痫、晕厥、心脏病、美尼尔病、四肢骨关节及运动功
4、能障碍等病症的人员，不应从事风电场的登高作业。5.1.2 风电场工作人员应具备必要的机械、电气、安装知识，熟悉风电场输变电设备、风力发电机组的工作原理和基本结构，掌握判断一般故障的产生原理及处理方法，掌控监控系统的使用方法。5.1.3 风电场工作人员应掌握坠落悬挂安全带（以下简称安全带）、防坠器、安全帽、防护服和工作鞋等个人防护设备的正确使用方法，具备高处作业、高空逃生及高空救援相关知识和技能，特殊作业应取得相应特殊作业操作证。5.1.4 风电场工作人员应熟练掌握触电、窒息急救法，熟悉有关烧伤、烫伤、外伤、气体中毒等急救常识，学会正确使用消防器材、安全工器具和检修工器具。5.1.5 外单位工作
5、人员应持有相应的职业资格证书，了解和掌握工作范围内的危险因素和防范措施，并经过考试合格方可开展工作。5.1.6 临时用工人员应进行现场安全教育和培训I,应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故应急处理措施后，方可参加指定的工作。5.2 作业现场基本要求5.2.1 风电场配置的安全设施、安全工器具和检修工器具等应检验合格且符合国家或行业标准的规定；风电场安全标志标识应符合BG2884的规定。5.2.2 风力发电机组底部应设置未经允许、禁止入内标示牌；基础附近应增设请勿靠近，当心落物、雷雨天气，禁止靠近警示牌；塔架爬梯旁应设置必须系安全带、必须戴安全帽、必须穿防护鞋”指令标识；3
6、6V及以上带电设备应在醒目位置设置当心触电标识。5.2.3 风力发电机组内无防护罩的旋转部位应粘贴禁止踩踏标识；机组内易发生机械卷入、轧压、碾压、剪切等机械伤害的作业地点应设置当心机械伤人标识；机组内安全绳固定点、高空应急逃生定位点、机舱和部件起吊点应清晰标明；塔架平台、机舱的顶部和机舱的底部壳体、导流罩等作业人员工作时站立的承台等应标明最大承受重量。5.2.4 风电场场区各主要路口及危险路段内应设立相应的交通安全标志和防护措施。525塔架内照明设施应满足现场工作需要，照明灯具选用应符合GB7000.1的规定，灯具的安装应符合BG50016的要求。526机舱和塔架底部平台应配置灭火器,灭火器配
7、置应符合GB50140的规定。5.2.7 风电场现场作业使用交通运输工具上应配备急救箱、应急灯、缓降器等应急用品，并定期检查、补充或更换。5.2.8 机组内所有可能被触碰的220V及以上低压配电回路电源，应装设满足要求的剩余电流动作保护器。5.3安全作业基本要求5.3.1 风电场作业应进行安全风险分析，对雷电、冰冻、大风、气温、野生动物、昆虫、龙卷风、台风、流沙、雪崩、泥石流等可能造成的危险进行识别,做好防范措施；作业时,应遵守设备相关安全警示或提示。5.3.2 风电场升压站和风力发电机组升压变安全工作应遵循GB26860的规定。风电场集电线路安全工作应遵循GB2686的规定。5.3.3 进入
8、工作现场必须戴安全帽,登塔作业必须系安全带、穿防护鞋、带防滑手套、使用防坠落保护装置，登塔人员体重及负重之和不宜超过IOOkgo身体不适、情绪不稳定，不应登塔作业。5.3.4 安全工器具和个人安全防护装置应按照GB26859规定的周期进行检查和测试；坠落悬挂安全带测试应按照GBA6090的规定执行；5.3.5 风速超过25ms及以上时，禁止人员户外作业:攀爬风力发电机组时，风速不应高于该机型允许登塔风速，但风速超过18ms及以上时，禁止任何!人员攀爬机组。5.3.6 雷雨天气不应安装、检修、维护和巡检机组，发生雷雨天气后一小时内禁止靠近风力发电机组；叶片有结冰现象且有掉落危险时，禁止人员靠近并
9、应在风电场各入口处设置安全警示牌;塔架爬梯有冰雪覆盖时，应确定无高处落物风险并将覆盖的冰雪清除后方可攀爬。5.3.7攀爬机组前，应将机组置于停机状态，禁止两人在同一段塔架内攀爬；上下攀爬机组时，通过塔架平台盖板后，应立即随手关闭；随手携带工具人员应后上塔、先下塔；到达塔架顶部平台或工作位置，应先挂好安全绳，后解防坠器；在塔架爬梯上作业，应系好安全绳和定位绳，安全绳严禁低挂高用。5.3.8 出舱工作必须使用安全带，系两根安全绳；在机舱顶部作业时，应站在防滑表面；安全绳应挂在安全绳定位点或固构件上，使用机舱顶部栏杆作为安全绳挂钩定位点时，每个栏杆最多悬挂两个。5.3.9 高处作业时，使用的工器具和
10、其他物品应放入专用工具袋中，不应随手携带工作中所需零部件、工器具必须传递，不应空中抛接；工器具使用完后应及时放回工具袋或箱中，工作结束后应清点。5.3.10 现场作业时，必须保持可靠通信，随时保持各作业点、监控中心之间的联络，禁止人员在机组内单独作业；车辆应停泊在机组上风向并与塔架保持20m及以上的安全距离；作业前应切断机组的远程控制或换到就地控制；有人员在机舱内、塔架平台或塔架爬梯上时，禁止将机组启动并网运行。5.3.11 机组内作业需接引工作电源时，应装设满足要求的剩余电流动作保护器,工作前应检查电缆绝缘良好,剩余电流动作保护器动作可靠。5.3.12 严禁在机组内吸烟和燃烧废气物品，工作中
11、产生的废弃物品应统一收集和处理。6安装6.1 一般规定6.1.1 风力发电机组吊装起重作业应严格遵循DL/T5248、DL/T5250和GB26164.1规定的要求。6.1.2 塔架、机舱、叶轮、叶片等部件吊装时，风速不应高于该机型安装技术规定。未明确相关吊装风速的，风速超过8ms时，不宜进行叶片和叶轮吊装；风速超过10ms时，不宜进行塔架、机舱、轮毂、发电机等设备吊装。6.1.3 遇有大雾，雷雨天，照明不足，指挥人员看不清各工作地点，或起重驾驶人员等情况时，不应进行起重工作。6.1.4 吊装场地应满足作业需要，并应有足够的零部件存放场地；风电场道路应平整、通畅,所有桥涵、道路能够保证各种施工
12、车辆安全通行。6.1.5 机组吊装施工现场应设置警示标牌在吊装场地周围设立警戒线,非作业人员不应入内。6.1.6 吊装前应正确选择吊具，并确保起吊点无误；吊装物各部件保持完好，固定牢固。6.1.7 在吊绳被拉紧时，不应用手接触起吊部位，禁止人员和车辆在起重作业半径内停留。6.1.8 吊装作业区有带电设备时，其中设施和吊物、缆风绳等与带电体的最小安全距离不得小于GB26860的规定,并应设专人监护。吊装时采用的临时缆绳应由非导电材料制成，并确保足够强度。6.1.9 塔架、机舱就位后，应立即按照紧固技术要求进行紧固。使用的各类紧固器具，应经过检测合格并有检验合格标识。6.1.10 机组电气设备的安
13、装应符合GB50303的规定要求。6.1.11 施工现场临时用电应采取可靠的安全措施，并应符合JGJ46的要求。6.2 塔架安装6.2.1 塔架安装之前必须先完成机组基础验收,其接地电阻必须满足技术要求。6.2.2 起吊塔架时，应保证塔架直立后下端处于水平位置，并至少有一根导向绳导向。6.2.3 塔架就位时，工作人员不应将身体部位伸出塔架之外。6.2.4 底部塔架安装完成后应立即与接地网进行连接，其他塔架安装就位后应立即连接引雷导线。6.2.5 在塔架的安装过程中应安装临时防坠装置。如无临时防坠装置，攀爬塔架时应使用双钩安全绳进行交替固定。6.2.6 顶端塔架安装完成后，应立即进行机舱安装。如
14、遇特殊情况，不能完成机舱安装，人员离开时必须将塔架门关闭，并采取将塔架顶部封闭等防止塔架摆动措施。6.3 机舱吊装6.3.1 起吊机舱时，起吊点应确保无误。在吊装中必须保证有一名人员在塔架平台协助工作。6.3.2 机舱和塔架对接时应缓慢而平稳避免机舱与塔架之间发生碰撞。6.3.3 起吊机舱时,禁止人员随机舱一起起吊。6.3.4 机舱与塔架固定连接螺栓达到技术要求的紧固力矩后，方可松开吊钩、移除吊具。6.3.5 完成机舱安装，人员撤离现场时，应恢复顶部盖板并关闭机舱所有窗口。6.4 叶轮和叶片安装6.4.1 叶轮和叶片起吊时，应使用经检验合格的吊具。6.4.2 起吊叶轮和叶片时至少有两根导向绳,
15、导向绳长度和强度应足够；应有足够人员拉紧导向绳，保证起吊方向。6.4.3 起吊变桨距机组叶轮时，叶片浆距角必须处于顺浆位置，并可靠锁定。6.4.4 叶片吊装前，应检查叶片引雷线连接良好，叶片各接闪器至根部引雷线阻值不大于该机组规定值。6.4.5 叶轮在地面组装完成未起吊前，必须可靠牢固。6.5 其他6.5.1 机组安装完成后应将刹车系统松闸使机组处于自由旋转状态。6.5.2 机组安装完成后，应测量和核实机组叶片根部至底部引雷通道阻值符合技术规定，并检查机组等电位连接无异常。7调试、检修和维护7.1 一般规定7.1.1 风力发电机组调试、检修和维护工作均应参照GB26860的规定执行工作票制度、工作监护制度和工作许可制度、工作间断转移和终结制度，动火作业必须开动火作业票；7.1.2 风速超过12ms时，不应打开机舱盖；风速超过14ms时，应关闭机舱盖；风速超过12ms,不应在机舱外和轮毂内工作；风速超过18ms时，不应在机舱内工作。7.1.3 测量机组网侧电压和相序时必须佩戴绝缘手套，并站在干燥的绝缘台或绝缘垫上；启动并网前,应确保电气柜柜门关闭,外壳可靠接地；检查更换电容器前，应将电容器充分放电。7.1.4 检修液压系统时，应先将液压系统泄压，拆卸液压站部件时，应带防护手套和护目眼镜;
