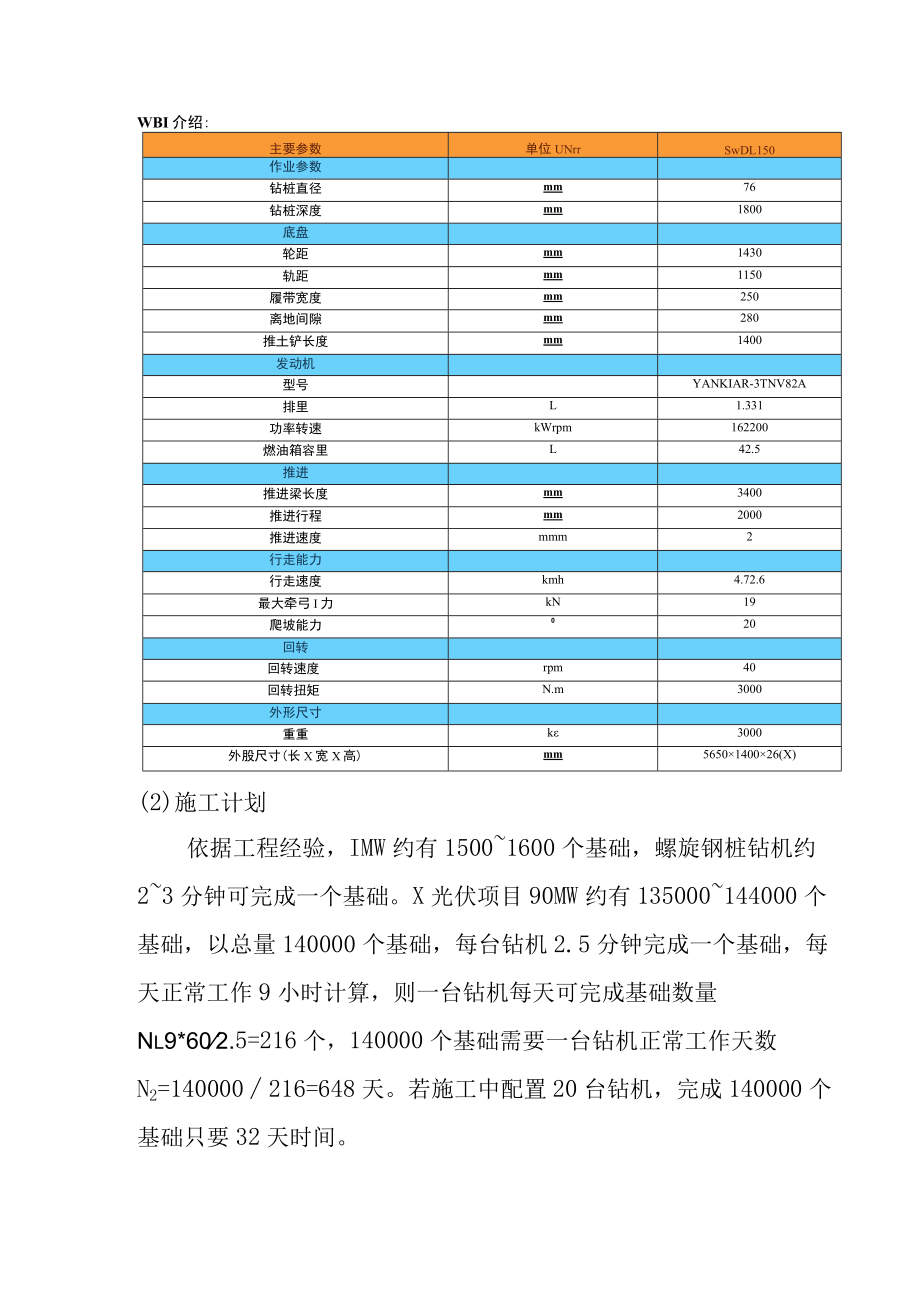

1、90MWp光伏电站发电工程项目光伏桩基工程施工方案发电设备基础工程施工螺旋钢桩施工(-)施工准备(1)螺旋钢桩钻机选型WBQSwDLI50掾旋桩机WBI介绍:主要参数单位UNrrSwDL150作业参数钻桩直径mm76钻桩深度mm1800底盘轮距mm1430轨距mm1150履带宽度mm250离地间隙mm280推土铲长度mm1400发动机型号YANKIAR-3TNV82A排里L1.331功率转速kWrpm162200燃油箱容里L42.5推进推进梁长度mm3400推进行程mm2000推进速度mmm2行走能力行走速度kmh4.72.6最大牵弓I力kN19爬坡能力020回转回转速度rpm40回转扭矩N.

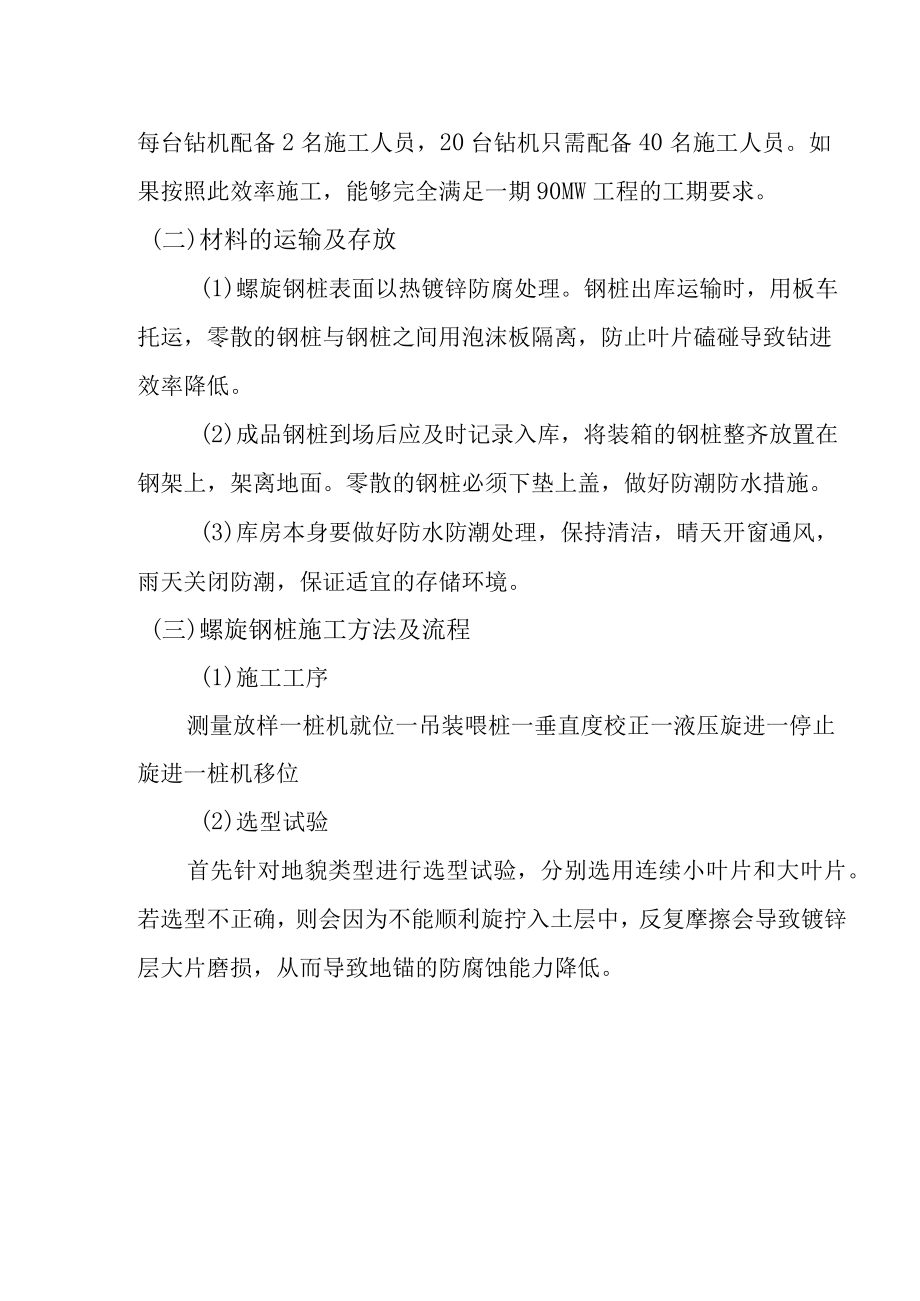

2、m3000外形尺寸重重k3000外股尺寸(长X宽X高)mm5650140026(X)(2)施工计划依据工程经验，IMW约有15001600个基础，螺旋钢桩钻机约23分钟可完成一个基础。X光伏项目90MW约有135000144000个基础，以总量140000个基础，每台钻机2.5分钟完成一个基础，每天正常工作9小时计算，则一台钻机每天可完成基础数量Nl9*602.5=216个，140000个基础需要一台钻机正常工作天数N2=140000216=648天。若施工中配置20台钻机，完成140000个基础只要32天时间。每台钻机配备2名施工人员，20台钻机只需配备40名施工人员。如果按照此效率施工，能
3、够完全满足一期90MW工程的工期要求。(二)材料的运输及存放(1)螺旋钢桩表面以热镀锌防腐处理。钢桩出库运输时，用板车托运，零散的钢桩与钢桩之间用泡沫板隔离，防止叶片磕碰导致钻进效率降低。(2)成品钢桩到场后应及时记录入库，将装箱的钢桩整齐放置在钢架上，架离地面。零散的钢桩必须下垫上盖，做好防潮防水措施。(3)库房本身要做好防水防潮处理，保持清洁，晴天开窗通风，雨天关闭防潮，保证适宜的存储环境。(三)螺旋钢桩施工方法及流程(1)施工工序测量放样一桩机就位一吊装喂桩一垂直度校正一液压旋进一停止旋进一桩机移位(2)选型试验首先针对地貌类型进行选型试验，分别选用连续小叶片和大叶片。若选型不正确，则会
4、因为不能顺利旋拧入土层中，反复摩擦会导致镀锌层大片磨损，从而导致地锚的防腐蚀能力降低。连续小叶片地锚形式：田于地锚的叶片较小，不慌 产生极大的下宸力，如果 尖部有安大石快，就会导 致地锚无法庭入，变成变 成原处旋转，进而进一步 导致K旋力下海地铝的下泥力由叶片产生，叶片的掘转弯动地铝的曾体向下运动.管体以 及尖前的摩撩力是下底的主要阻刀大叶片地锚形式；意转过程中叶片产生较大的向下推 力，盥顺利顶开尖茁的卵石： 使其向则移，蚣锚轮顺利的 向下旋人.(3)螺旋钢桩施工安装地锚桩是螺旋钢桩施工的重点。打桩机操作依据测量放线的桩位进行施工，履带式打桩机打桩前选择较为平整稳妥的地方就位，如果地面坡度较陡
5、，则用卷扬机对打桩机进行牵引。首先将钻机头前后左右进行调整，初步调整好后用水平尺或线锤吊垂直度，确认无误后进行下一步施工，要求桩位偏差V50mm,垂直度903。待钻机调整完毕后安装地锚桩。地锚桩使用前应对材料进行各项检查，尺寸、孔位、叶片材质等是否符合要求，特别是检查地锚桩加强板与叶片焊接是否牢固，若符合要求则依据检验批进行报验，然后安装施工。各项工作准备完毕后,将地锚桩安装在桩机上，然后用磁性水平尺校正桩机的水平度与垂直度，符合要求后开始钻桩。钻桩时，先对中，钻到1/3深度时观察锚桩是否有偏差；若有偏差，进行调整后钻至1/2再观察，无误后钻至设计深度。(四)钻进受阻及桩位偏差处理方案(1)钻
6、进受阻时的处理方案螺旋桩钻进时遇到地下较大孤石不能继续钻进的，采用风镐引孔后再按照原施工方案中的方法继续施工。将风镐头安装在钻机上，连接空气压缩机，对地下孤石进行振动锤击破除，引孔至设计深度。上下扫孔两遍确保引孔的垂直度符合要求后，利用气举清空。用砂质粘性土与符合硅酸盐水泥按1:1比例拌合成填充物。用上述填充物对引孔进行回填。回填过程中，每30Cn)用捣棒捣密压实。再按照正常的施工工序进行施工。成桩后要避免扰动，以防因拌合物强度不够造成桩位偏差较大。(2)桩位有偏差时的处理方案桩位的偏差问题，要坚持“预防为主，防治结合”的工作方式。首先从源头控制误差，测量放样时要精益求精，不能马虎大意；施工过程中要随时复测及时调整，使桩位偏差在允许误差范围(D10=7.6mm)内。对于桩位偏差较小(不大于20mm)的螺旋桩，在成桩结束前，操作工人用5m钢卷尺校核，调整机械位置，使偏差满足要求后继续钻进成桩。运用上述方法后偏差仍较大（大于20mm）的，考虑桩身接触孤石边角或者地底存在未风化完全的岩块、土体不均匀、软硬程度不一等，此类问题按照上述方法“（1）钻进受阻时的处理方案”中的程序进行处理。
