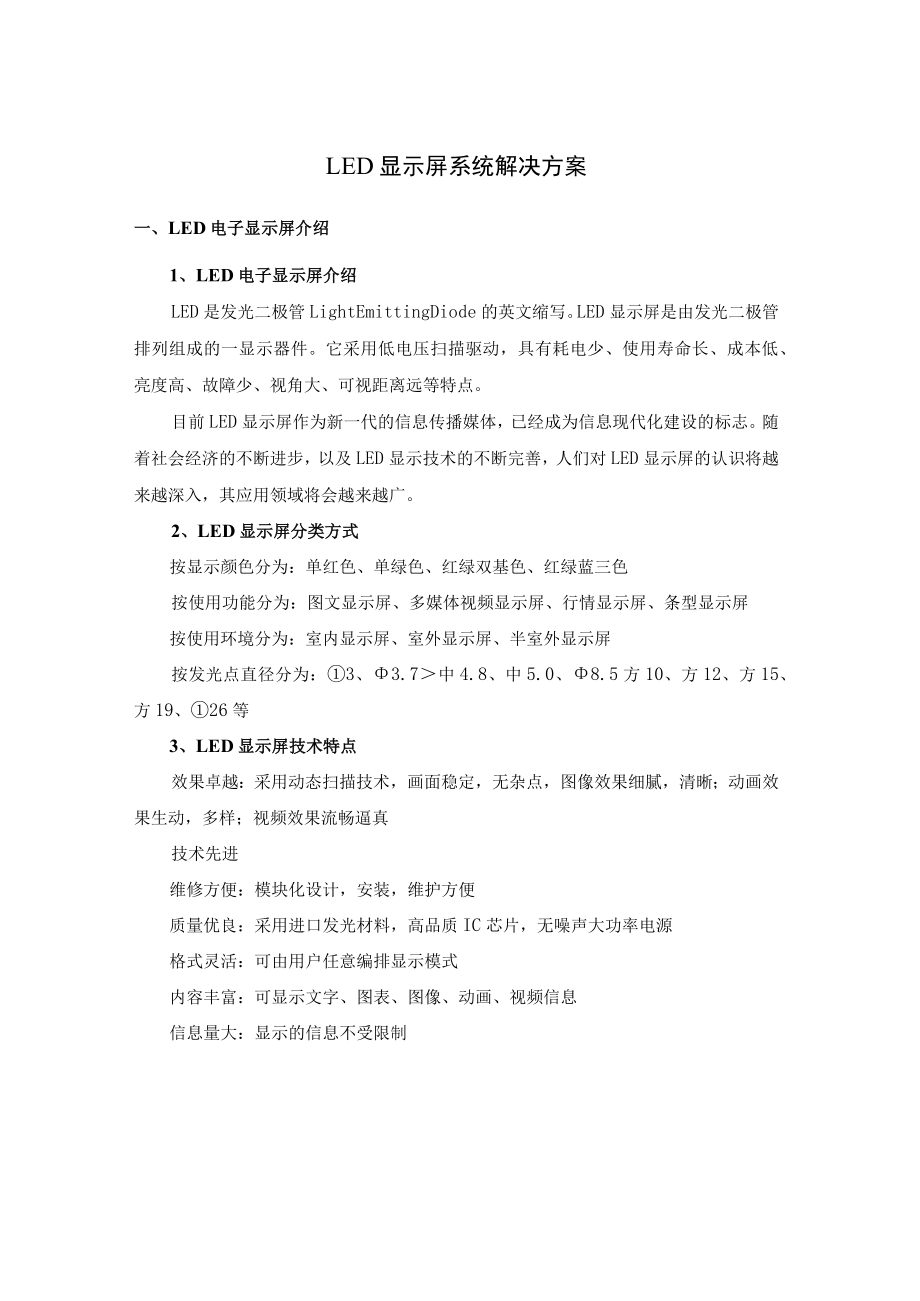

1、LED显示屏系统解决方案一、LED电子显示屏介绍1、LED电子显示屏介绍LED是发光二极管LightEmittingDiode的英文缩写。LED显示屏是由发光二极管排列组成的一显示器件。它采用低电压扫描驱动，具有耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远等特点。目前LED显示屏作为新一代的信息传播媒体，已经成为信息现代化建设的标志。随着社会经济的不断进步，以及LED显示技术的不断完善，人们对LED显示屏的认识将越来越深入，其应用领域将会越来越广。2、LED显示屏分类方式按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三色按使用功能分为：图文显示屏、多媒体视频显示屏、行情显

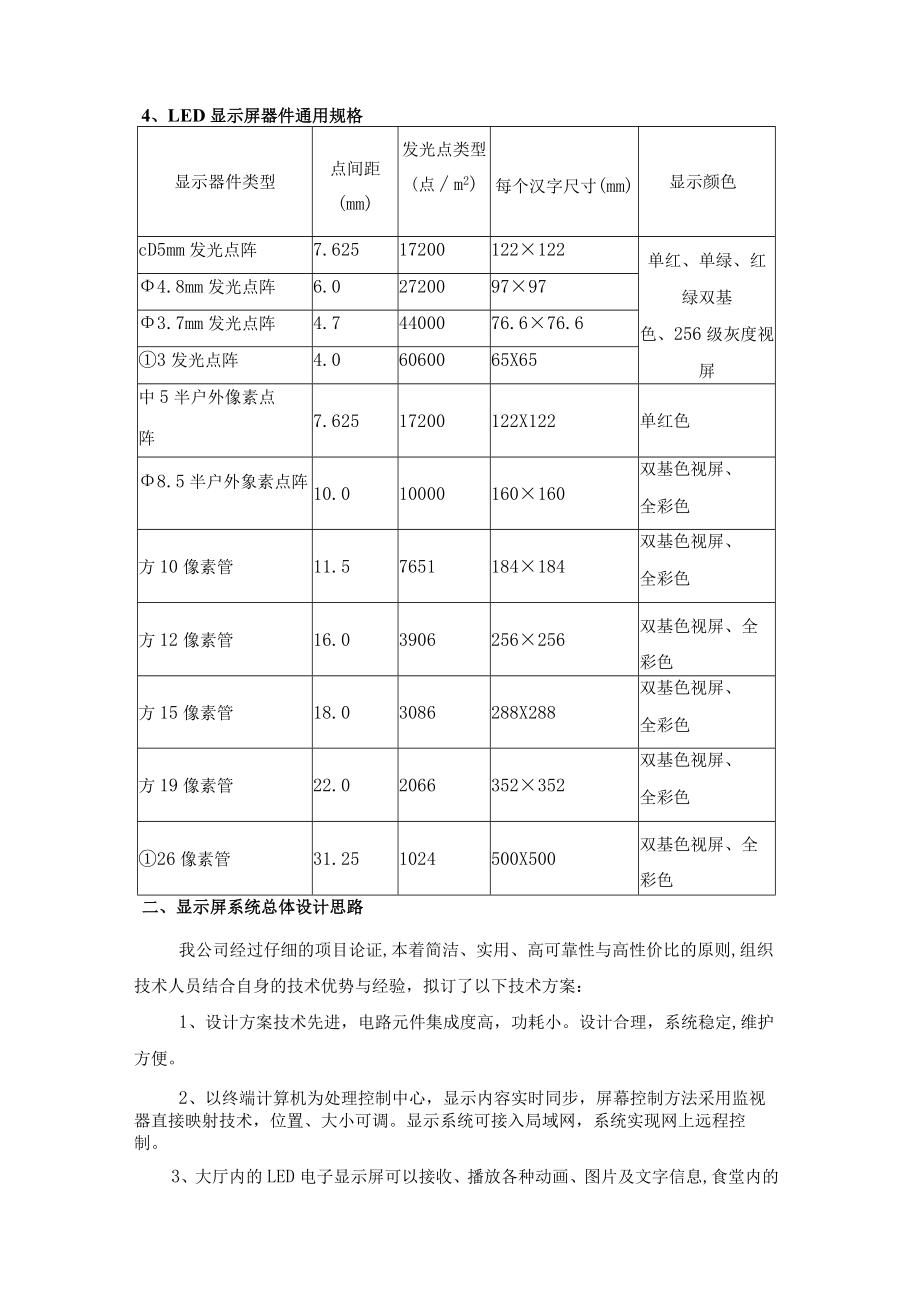

2、示屏、条型显示屏按使用环境分为：室内显示屏、室外显示屏、半室外显示屏按发光点直径分为：3、3.7中4.8、中5.0、8.5方10、方12、方15、方19、26等3、LED显示屏技术特点效果卓越：采用动态扫描技术，画面稳定，无杂点，图像效果细腻，清晰；动画效果生动，多样；视频效果流畅逼真技术先进维修方便：模块化设计，安装，维护方便质量优良：采用进口发光材料，高品质IC芯片，无噪声大功率电源格式灵活：可由用户任意编排显示模式内容丰富：可显示文字、图表、图像、动画、视频信息信息量大：显示的信息不受限制4、LED显示屏器件通用规格显示器件类型点间距(mm)发光点类型(点m2)每个汉字尺寸(mm)显示颜
3、色cD5mm发光点阵7.62517200122122单红、单绿、红绿双基色、256级灰度视屏4.8mm发光点阵6.02720097973.7mm发光点阵4.74400076.676.63发光点阵4.06060065X65中5半户外像素点阵7.62517200122X122单红色8.5半户外象素点阵10.010000160160双基色视屏、全彩色方10像素管11.57651184184双基色视屏、全彩色方12像素管16.03906256256双基色视屏、全彩色方15像素管18.03086288X288双基色视屏、全彩色方19像素管22.02066352352双基色视屏、全彩色26像素管31.25
4、1024500X500双基色视屏、全彩色二、显示屏系统总体设计思路我公司经过仔细的项目论证,本着简洁、实用、高可靠性与高性价比的原则,组织技术人员结合自身的技术优势与经验，拟订了以下技术方案：1、设计方案技术先进，电路元件集成度高，功耗小。设计合理，系统稳定,维护方便。2、以终端计算机为处理控制中心，显示内容实时同步，屏幕控制方法采用监视器直接映射技术，位置、大小可调。显示系统可接入局域网，系统实现网上远程控制。3、大厅内的LED电子显示屏可以接收、播放各种动画、图片及文字信息,食堂内的LED电子显示屏主要用来显示文字（包括表格）信息。显示方式且能全屏播放，显示清晰、流畅、醒目、稳定无闪烁。4
5、、显示屏显示单元采用标准模块化的设计结构，安装、维护及维修极为方便。制造工艺先进，屏表面平整度高，基板无明显弯曲变形。发光器件性能稳定可靠、寿命长、亮度一致性好，制造过程中未受污染。整齐美观，电源和信号线无外露。5、选用知名品牌的元器件，以及有雄厚实力和绝对优秀技术支持能力的厂家，以保证设计指标的实现和系统工作的可靠性。控制核心选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证系统的先进性、成熟性。三、系统配置依据系统配置依据本方案是根据贵方提供的数据和要求以及现场勘察及依据国家行业有关规定而设计的。GB2423.1-89电工电子产品基本环境试验规程试验A：低温试验方法GB2423
6、.2-89电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3-89电工电子产品基本环境试验规程试验Ca恒定湿热试验方法GB4943-95信息技术设备（包括电气事务设备）的安全GB6388-86运输包装收发货标志GB6587.4-86电子测量仪器振动试验GB6587.6-86电子测量仪器运输试验GB6593-86电子测量仪器质量检验规则GB9813-88微型数字电子计算机通用技术条件GB11463-89电子测量仪器可靠性试验SJ/T10463-93电子测量仪器包装、标志、贮存要求四、完整系统构成LED显示系统由显示部分、控制部分、软件部分组成。LED大屏L数据转换卡声霸卡功放计算机
7、网络局域网内电脑视屏卡视频外设服务器1、显示部分显示模组是由像素管组成的显示单元。像素管内有发光二极管。其中双色显示屏的发光二极管有二种基色：红色（R）、绿色（G）。通过控制使得每种基色都具有256级灰度，则每个像素管可获得65536种彩色色调。由几万个像素管组成的整个显示屏就能表现色彩丰富的图像效果。我公司设计与制作的LED显示屏采用绿、红高亮度发光二极管，基色极为纯正，使LED显示屏再现自然真实彩色画面。系统设计安全可靠，使用稳定。采用模块化设计，屏体象素与计算机显示器逐点对应同步显示。显示画面清晰、稳定、无频率现象。显示色彩均匀，无“马赛克”现象。显示屏可以显示所有英汉字体，根据需要可随
8、时调整字体大小；显示所有能在计算机屏幕上显示的文字和图像。可实时同步显示来自计算机屏幕上数字信息；可用鼠标调整显示屏上的图像色彩及缩放图像比例尺寸。显示屏体部分1显示箱体。整块显示屏屏体由若干块完全相同的显示箱体拼装组成，便于运输、维护及安装，各显示单元由发光（LED）组件、驱动电路及开关电源组成2显示屏框架，用于安装和支撑显示箱体的部分3显示屏外装修，采用进口复合铝板对显示屏进行外装潢2、控制部分显示屏控制系统1控制显示屏的计算机（服务器）2主控（发送卡+接收卡+分区板+显示卡+DVI线），大厅内采用同步控制卡，食堂内的采用异步控制卡3显示屏播放的控制软件3、软件部分我公司大屏播放软件使用D
9、eIPhi编程，用户界面友好，功能强大，支持任何品牌的PC机的硬件及WINDOWS操作系统，所有软件可上网工作，因此本应用软件具备了远程控制功能，真正实现计算机屏幕上的所见即所显。通过编程可自动选择播出设备，实现无人条件下的播出，对以下各种信息均能实现很好的播出。（1）视频：播放来自各种设备的视频信号，并能随时切换不同的视频源，多路视频源可通过多媒体控制器同时监控与切换，并可对视频画面进行缩小或放大操作。（2）文字：可播放多种文字的各种字体、字型和不同的文字信息，还能实现翻页、移动、旋转、飘雪、滚屏、闪烁等十余种显示功能。（3）计算机图像信息：可播放不同格式的图形、图像文件。如：BMP、TGA
10、GIF等。（4）动画：能播放Animator、3DMAX等软件制作的二维、三维动画，并支持用压缩卡采集的AVI信号，软件包具有方便的界面接口，丰富的材料库，形体库和先进的渲染技术，能制作高质量的三维动画，使广告创意逼真的实现。（5）音乐：支持声卡及CD-RoM等多媒体设备，可播放WAV/MID等声音文件，还可直接控制CD唱盘。（6）制作容易：开发工具是基于WindOWS面向对象的多媒体平台，所见即所得。采取图标工具栏，无需编程。（7）内容丰富：本系统支持多媒体及外围设备，使LED显示屏显示的内容丰富多彩。如：声卡、视频卡、CD-ROM、触摸屏及各种视频设备。（8）布局随意：强大的软件功能可单独
11、显示视频、文字或图像等；可在同一屏上显示多种信息，任意编排;还可在视频图像上叠加文字信息、动画等。（9）应变能力强：在正常播出过程中，如需临时增改内容，可锁定当前画面，无需关机“黑”屏。（10）提供几十种出入图模式（如下所示）：显出模式消失模式显出模式消失模式上下展开上下展开上下分上下分上下合上下合左右分左右分下上展开下上展开上移圆扩横百页横百页左移圆缩左右展开左右展开马赛克马赛克右左展开右左展开四方合四方合竖百页竖百页四方开四方开左右合左右合.等等（11）局域网内的任一台脑经过授权均可以操作LED电子显示屏的显示方式及内容。五、主要技术数据3.75室内显示屏技术参数显示器件红或红绿8*8点阵模块，高亮度，300mcd控制芯片PHILIPSST、MOTO、日立、DK输入方式VGA方式，计算机视频信号，异步使用232端口灰度等级红、绿各256级，双基色为2000种颜色像素直径3.75像素密度44000像素点每平方模板尺寸30Omm*15OnIm点间距离0.475mm工作温度0+45工作电压220V10传送距离同步系统为100米左右，异步系统为1000米左右发光管寿命10万小时显示屏功耗600W每平方显示屏重量15公斤每平方
