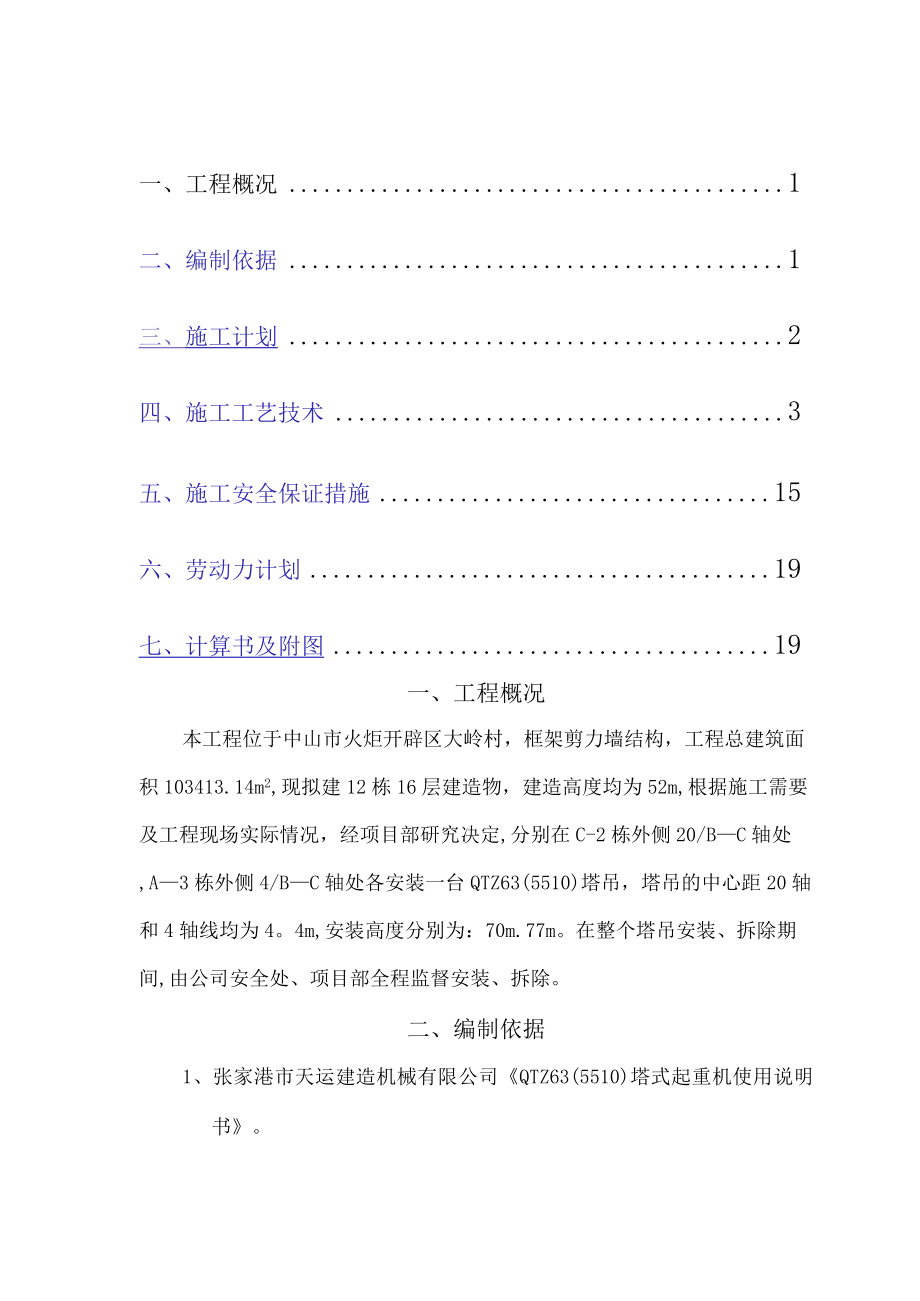

1、一、工程概况1二、编制依据1三、施工计划2四、施工工艺技术3五、施工安全保证措施15六、劳动力计划19七、计算书及附图19一、工程概况本工程位于中山市火炬开辟区大岭村，框架剪力墙结构，工程总建筑面积103413.14m2,现拟建12栋16层建造物，建造高度均为52m,根据施工需要及工程现场实际情况，经项目部研究决定,分别在C-2栋外侧20/BC轴处,A3栋外侧4/BC轴处各安装一台QTZ63(5510)塔吊，塔吊的中心距20轴和4轴线均为4。4m,安装高度分别为：70m.77m。在整个塔吊安装、拆除期间,由公司安全处、项目部全程监督安装、拆除。二、编制依据1、张家港市天运建造机械有限公司QTZ

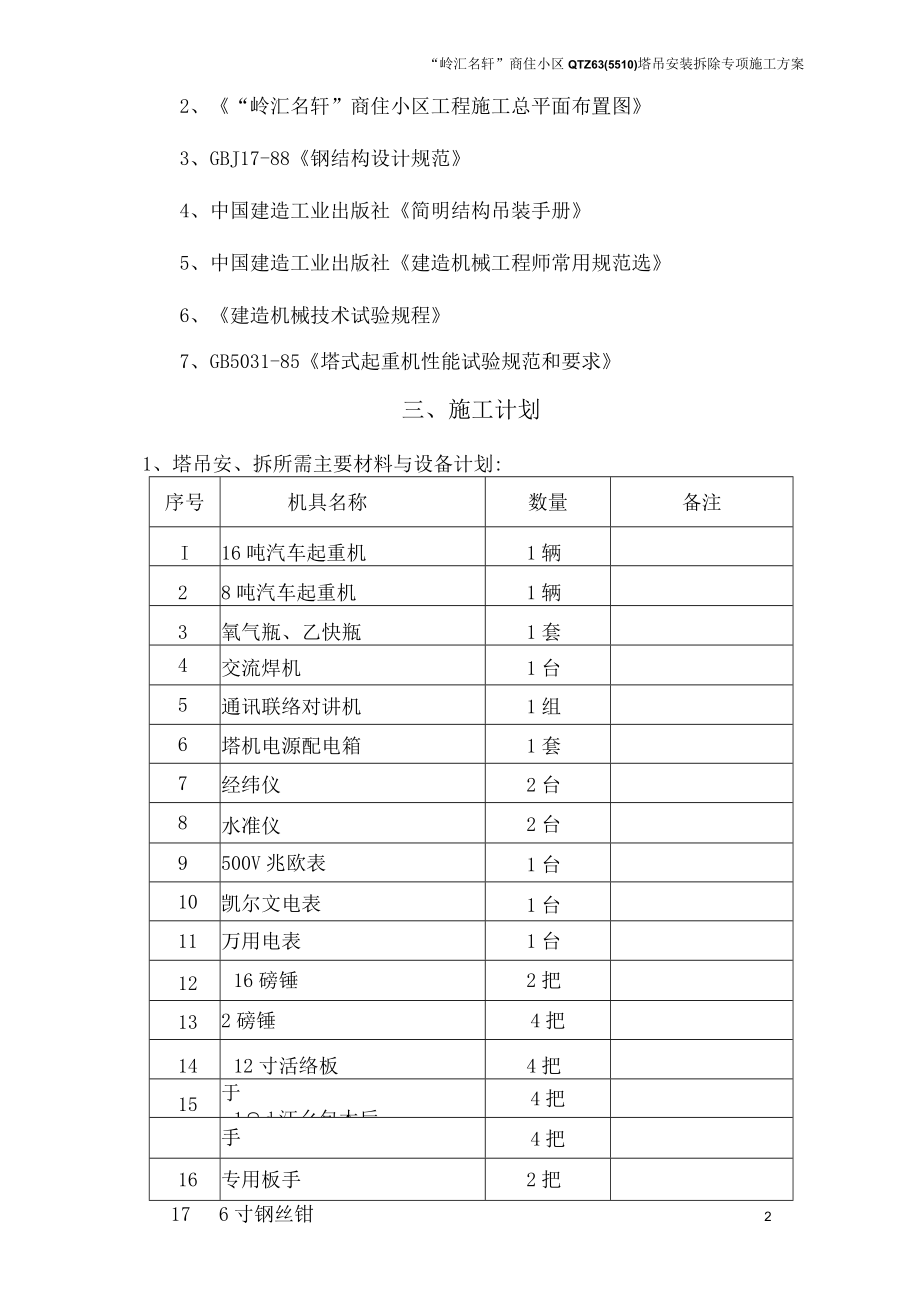

2、63(5510)塔式起重机使用说明书。“岭汇名轩”商住小区QTZ63(5510)塔吊安装拆除专项施工方案2、“岭汇名轩”商住小区工程施工总平面布置图3、GBJ17-88钢结构设计规范4、中国建造工业出版社简明结构吊装手册5、中国建造工业出版社建造机械工程师常用规范选6、建造机械技术试验规程7、GB5031-85塔式起重机性能试验规范和要求三、施工计划1、塔吊安、拆所需主要材料与设备计划:序号机具名称数量备注I16吨汽车起重机1辆28吨汽车起重机1辆3氧气瓶、乙快瓶1套4交流焊机1台5通讯联络对讲机1组6塔机电源配电箱1套7经纬仪2台8水准仪2台9500V兆欧表1台10凯尔文电表1台11万用电表

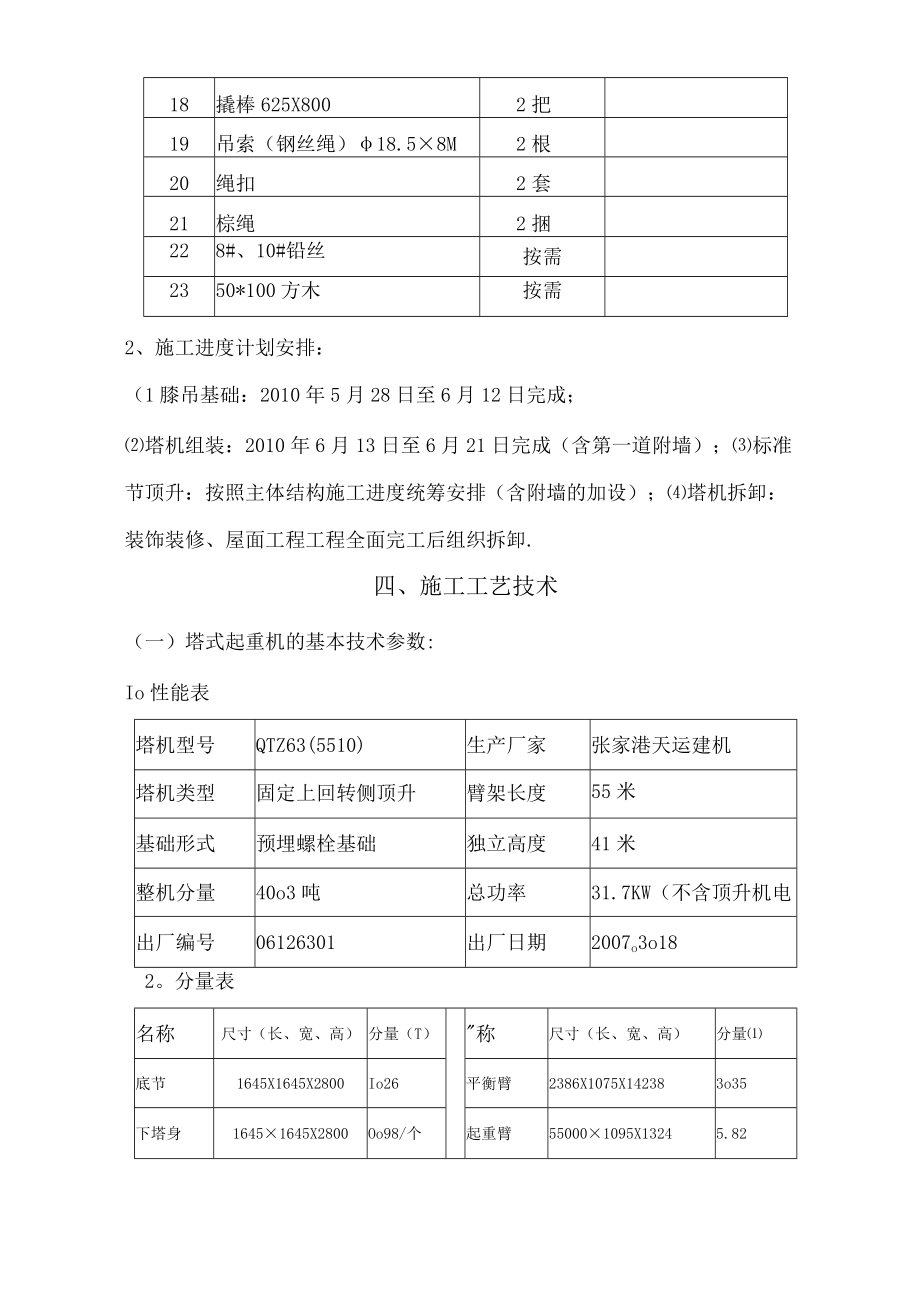

3、1台1216磅锤2把132磅锤4把1412寸活络板4把15于1d汪幺包木后4把手4把16专用板手2把176寸钢丝钳218撬棒625X8002把19吊索（钢丝绳）18.58M2根20绳扣2套21棕绳2捆228#、10#铅丝按需2350*100方木按需2、施工进度计划安排：（1膝吊基础：2010年5月28日至6月12日完成；塔机组装：2010年6月13日至6月21日完成（含第一道附墙）；标准节顶升：按照主体结构施工进度统筹安排（含附墙的加设）；塔机拆卸：装饰装修、屋面工程工程全面完工后组织拆卸.四、施工工艺技术（一）塔式起重机的基本技术参数:Io性能表塔机型号QTZ63(5510)生产厂家张家港天
4、运建机塔机类型固定上回转侧顶升臂架长度55米基础形式预埋螺栓基础独立高度41米整机分量40o3吨总功率31.7KW（不含顶升机电出厂编号06126301出厂日期2007o3o182。分量表名称尺寸（长、宽、高）分量（T）称尺寸（长、宽、高）分量底节1645X1645X2800Io26平衡臂2386X1075X142383o35下塔身16451645X2800Oo98/个起重臂550001095X13245.82爪升架20982098X71503.54吊钩架驶室600X2103Oo411平衡重I1120X328X24402o15X4回转38083.74平衡重1120X178X24401.2X2塔
5、帽120012006818k2平衡重-LU1120X148X24401.0X1(二)塔吊安装工艺流程及施工方法1、安装1.1安装前准备工作(1)清理现场，清除塔机安装区域的一切杂物，填平凹坑，以便汽车吊进场及拼装塔机各组件。(2)工具准备。见机具表装塔小组人员配备。具有安装操作证的安装工人46人，电工1人,塔司1人，应熟悉本塔机的安装工艺。(4)选择并架设塔机用电源，并注意电源容量，应满足塔机施工的要求。塔机散件进场，由装塔小组负责清点所有塔机零部件，联接件，并将各联接件涂抹黄油1.2QTZ63(5510)塔机安装工作(1)检查塔机安装准备工作是否完善.复核基础节与基础接触面范围水平误差不超过
6、1000。(2)拼装各组件A拼装安装平台，将四单片围成方框螺栓联接，安装四周角钢围护栏杆。B拼装上下回转平台组件，将操作平台安装在上回转平台两侧，环“岭江名轩”商住小区QTZ63(5510)塔吊安装拆除专项施工方案形跑道安装在下回转平台四周，平衡臂小斜撑安装在上回转平台双耳孔后侧。C拼装平衡臂组件，平衡臂先后两节螺栓联接，上好两边围护栏杆，尾节两侧各装一根322580栏杆。D拼装撑杆组件。按要求装上六根6米定长拉杆，并将拉杆用扎丝与撑杆捆扎坚固。E拼装吊臂组件.按要求拼装各节吊臂，小车套上轨道，用扎丝捆在吊臂根部,变幅机构就位，按要求联按各节前拉杆，并用扎丝将接杆捆扎在吊臂上弦。(3)吊装各组
7、件A、吊装基础节组件(其中包括内套架、液压系统、下顶升架)。基础节一端穿过地脚螺栓，拧紧地脚螺栓螺母。B、吊装安装平台.将安装平台套入基础节外围，安装平台上的活动持钩扣牢在基础节上端的横腹杆上.C、吊装上下回转平台组件(其中包括操作平台，小斜撑、回转机构、环形跑道)，下回转平台底部耳板与内套架顶部联接孔用塔身螺栓联接，并拧紧螺母。D、吊装平衡臂组件，将平衡臂下端部与上回转平台单孔板相联接，穿上销轴和开口销,平衡臂上端耳板与斜撑上端耳孔销轴联接，穿上开口销.E、安装一块平衡重挨近后拉杆方向.F、吊装撑杆。撑杆下端与平衡臂根部上端联接孔用销轴联接，穿上开口销,使撑杆向吊臂方向倾斜45o,然后将起升
8、钢丝绳扣牢在撑杆顶“岭江名轩”商住小区QTZ63(5510)塔吊安装拆除专项施工方案部槽钢上(起升机构由电工暂时通电，收紧起升机构钢丝绳)。G、吊装吊臂。吊臂至安装位置(安装方向可转动上回转平台)，吊臂根部与回转平台用销轴固定，并穿上开口销。吊臂重心约距根部18米处，起吊吊臂，使前端上升一定高度，安装吊臂前拉杆(共4根)，用销轴联接，穿上开口销，同时拆除捆绑拉杆的铁丝，汽吊此时不工作，逐步收紧起升钢丝绳，使撑杆向后倾斜，安装后拉杆，销轴联接，穿上开口销，拆除撑杆上的钢丝绳,汽车吊缓慢放下吊臂H、吊装其余五块平衡重，其计7.56吨。I、吊装驾驶室，驾驶室底部耳板与操作平台用销轴联接，穿上开口销.
9、J、汽车吊退场。(4)穿钢丝绳，通电试运转.A、将安装平台钢丝绳扣牢在环形跑道支腿上。B、穿起升钢丝绳子，钢丝绳从卷筒下面绕出，挨次经过起分量限制器、吊臂根部滑轮、小车前滑轮、主吊钩滑轮、小车后滑轮、付吊钩滑轮、小车前滑轮，最后按规定固定在吊臂端部的固定轴上。C、穿变幅钢丝绳，其中一根从卷筒上端绕出，通过根部滑轮组固定在小车后端绳桩上,另一根亦从卷筒上端绕此挨次经过吊臂第五节滑轮，吊臂端部滑轮，固定在小车前端绳桩上，并适当张紧。D、安装、调整电器、控制系统,照明、电铃、安全装置等,按电气图接线。E、接通电源，各机构试运转，检查各机构动作的正确性。(5)顶升工作A、吊钩吊重约0.5吨的压重，将小
10、车开到距塔身30米处，用专用吊钩挂在吊臂下弦横置槽钢上。B、拆除内套架与塔身联接螺栓和联接块（回转机构不允许工作）。C、吊钩将单片塔身吊至安装平台边，由手拉葫芦挂钩接过单片塔身，沿着环形跑道至平衡臂方向开始安装,穿上高强度塔身螺栓并紧固，挨次顺序装上四片，完成一节.D、吊钩一单片标准节，变动小车位置,直至塔身先后平衡。E、住手起升，变幅动作，启动油泵工作，调整溢流阀压力至12MPa摆布。F、打开手支换向阀作微量顶升，抽去内套架插销，然后顶升至插销可插入上一踏步，住手顶升，插入插销,缓慢收缩油缸，插销受力后再收起油缸,便下顶升梁的挂梁的挂脚能踏在上一踏步上，重复二次，完成一节标准节顶升。G、随着
11、标准节的顶升，逐节安装塔身内的斜撑杆，爬梯和歇息平台（间隔不大于10米一个）.H、重复以上升机过程至需要高度（花7节标准节，独立高度29米）.I、加节完毕，安装塔身与内套架的四个联接块,油缸微量收缩。J、检查各塔身联接螺栓的紧固程度.K、卸去挂在吊臂上的0.5吨压重。L、在塔身中部固定主电源线，顶升工作结束。（6）试运转，起吊500KG重物作试运转.2、调试调试工作时，应有合格的吊重祛码和测量工具。2o1变幅限位器调试。2。Io1吊钩空载当小车运行至最大工作幅度40米时（以吊钩垂直地面为准，误差不大于2%）,变幅卷筒一侧的双重限位器限位开关动作，小车住手向前运行，再启动时，小车只能往臂架根部运
12、行.2。Io2当小车运行至最小工作幅度2。5米（误差不大于5%）时，限位开关动作，小车住手向里运行，再启动时，小车只能往臂架端部运行.2.1.3小车先后运行动作三次，动作效果均一样即可。2o2高度限位器调试起升高度相同，滑轮组倍率不同时，高度限位器应重新调整，塔机高度发生变化时（加减标准节）,高度限位器也应重新调整.调试高度限位器时，起升机构中速运行，吊钩空载。2. 2.1滑轮组二倍率时，当副吊钩起升至距小车最下端约1米时，应即将住手起升运动,再启动时吊钩只能下降.2.2。 2滑轮组四倍率时，当主吊钩起升至距副吊钩下端约0.7米时，应即将住手起升运动，再启动时吊钩只能下降.2。203吊钩在相应
13、倍率下重复起升运动三次，动作效果均一样即可。203回转控制器调试回转控制器调试时，将吊臂转至正常工作方向，然后将轮上凸边的对应位置转至对着碰杆即可，吊臂可正反运转各一周。当吊臂在工作中位置受到限制时.,可增加凸边数量加以限制角度，重复动作三次，效果均一样即可.调整时吊钩采用四倍率，独立高度(29米)以下，起吊重物离地，尽量减少晃动。2.4.1臂架端部调试A、幅度40米处吊重900KG调整螺钉使报警行程开关动作,控制以报警指示灯亮，此时吊重能以正常工作速度上升.当吊重小于900KG时;该行程开关不动作.B、该幅度处吊重IOOOKG,力矩断电行程开关不动作，吊重能起升，当吊重IlOOKG时，力矩断
14、电行程开关必须动作,此时，吊重不能再作起升动作。断电时吊重超过IOOOKG且与IOOOKG比较接近时效果最理想，重复三次，都能取得相同动作即可。2.402吊重中间幅度校核在幅度18米摆布吊重2000KG,开动小车向前运行，当小车运行至幅度20o8米摆布，报警行程开关应动作，报警指示灯亮，当小车运行超过幅度23米却小于25.3米时，力矩断电行程开关必须动作，此时小车只能向里变幅运行，吊钩只能下降重复三次，所取得相同动作即可。2.4.3最大起分量幅度校核在幅度8米摆布吊重4000KG,开动小车向前运行，当小车运行至幅度11米摆布,报警行程开关应动作，报警指示灯亮。当小车运行超过幅度12。5米却小于13。75米时，力矩断电行程开关必须动作,此时小车不能再向外变幅运行，吊钩只能下降。重复三次，能取得相同动作即可。2.5起分量限制器调试起分量限制器调试根据吊钩倍率不同而不同。“岭江名轩”商住小区QTZ63(5510)塔吊安装拆除专项施工方案2o5.1吊钩二倍率时起分量限制器调试在幅度20mm内，吊重IOOOKG起升机构各速度档都能正常运行，当起分量大于IOOOKG却小于HOOKG时，调整挨近滑轮的行程开关触头，使起升机构高速档
