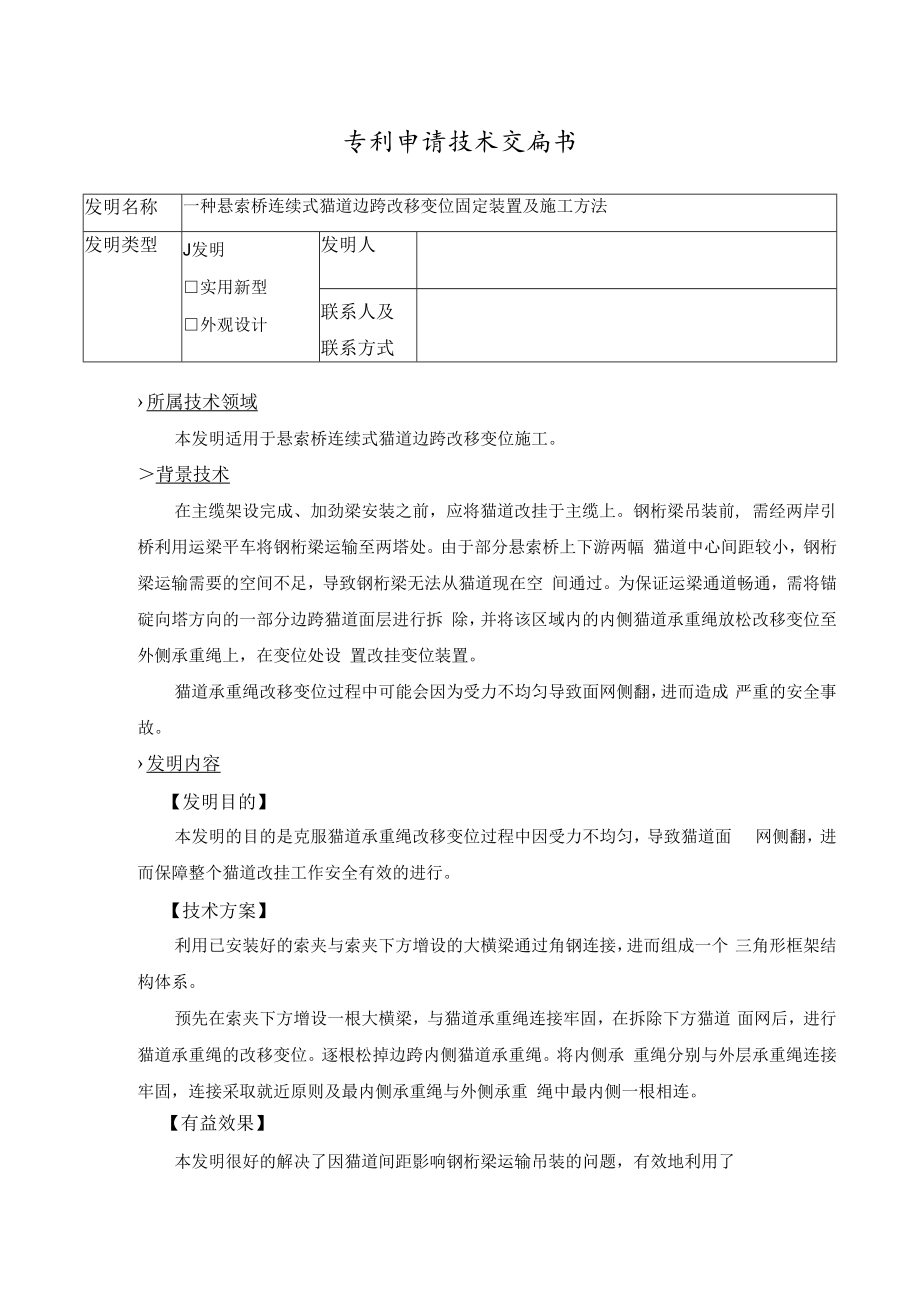

1、专利申请技术交扁书发明名称一种悬索桥连续式猫道边跨改移变位固定装置及施工方法发明类型J发明实用新型外观设计发明人联系人及 联系方式所属技术领域本发明适用于悬索桥连续式猫道边跨改移变位施工。背景技术在主缆架设完成、加劲梁安装之前，应将猫道改挂于主缆上。钢桁梁吊装前, 需经两岸引桥利用运梁平车将钢桁梁运输至两塔处。由于部分悬索桥上下游两幅 猫道中心间距较小，钢桁梁运输需要的空间不足，导致钢桁梁无法从猫道现在空 间通过。为保证运梁通道畅通，需将锚碇向塔方向的一部分边跨猫道面层进行拆 除，并将该区域内的内侧猫道承重绳放松改移变位至外侧承重绳上，在变位处设 置改挂变位装置。猫道承重绳改移变位过程中可能会
2、因为受力不均匀导致面网侧翻，进而造成 严重的安全事故。发明内容【发明目的】本发明的目的是克服猫道承重绳改移变位过程中因受力不均匀，导致猫道面 网侧翻，进而保障整个猫道改挂工作安全有效的进行。【技术方案】利用已安装好的索夹与索夹下方增设的大横梁通过角钢连接，进而组成一个 三角形框架结构体系。预先在索夹下方增设一根大横梁，与猫道承重绳连接牢固，在拆除下方猫道 面网后，进行猫道承重绳的改移变位。逐根松掉边跨内侧猫道承重绳。将内侧承 重绳分别与外层承重绳连接牢固，连接采取就近原则及最内侧承重绳与外侧承重 绳中最内侧一根相连。【有益效果】本发明很好的解决了因猫道间距影响钢桁梁运输吊装的问题，有效地利用了

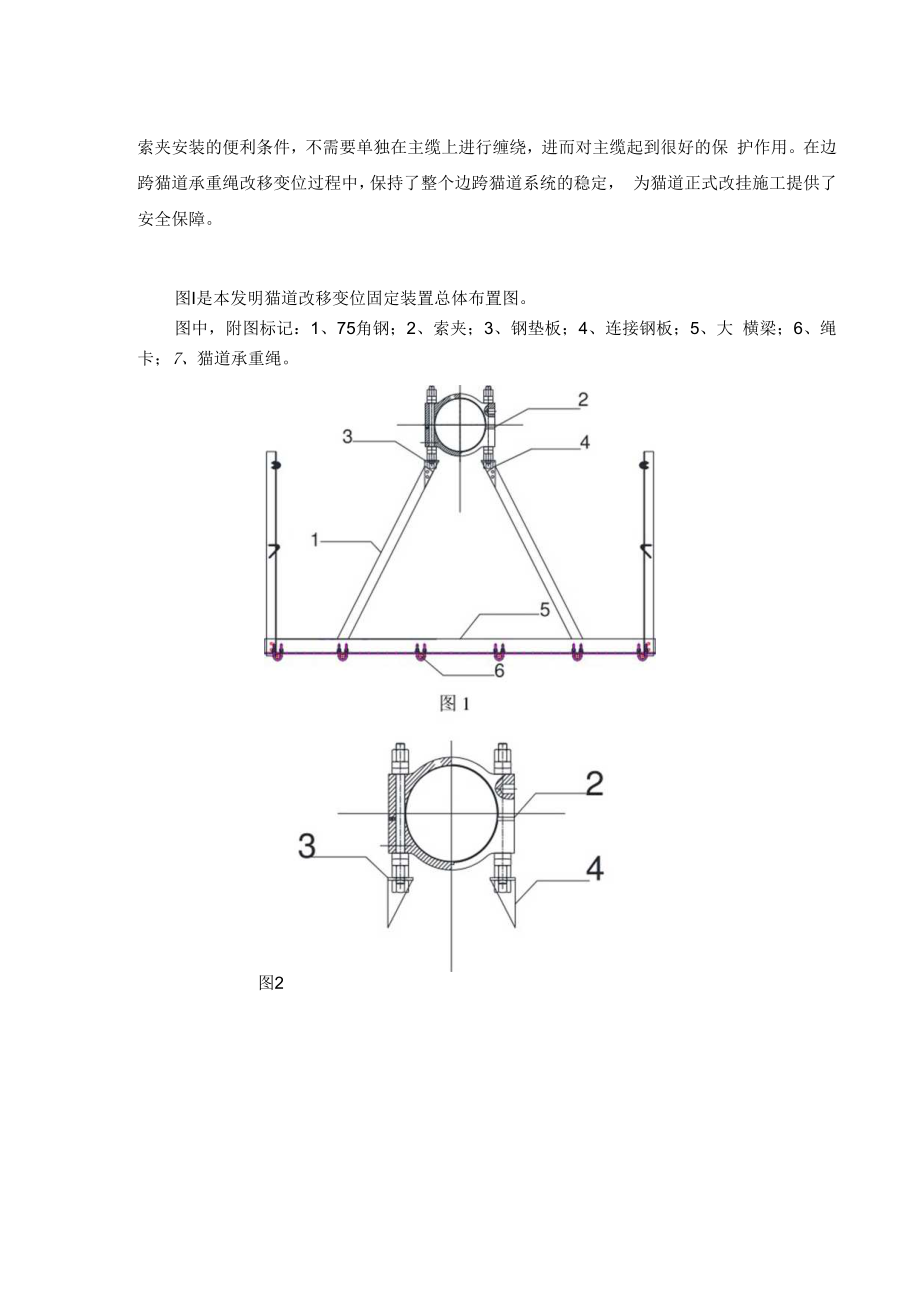

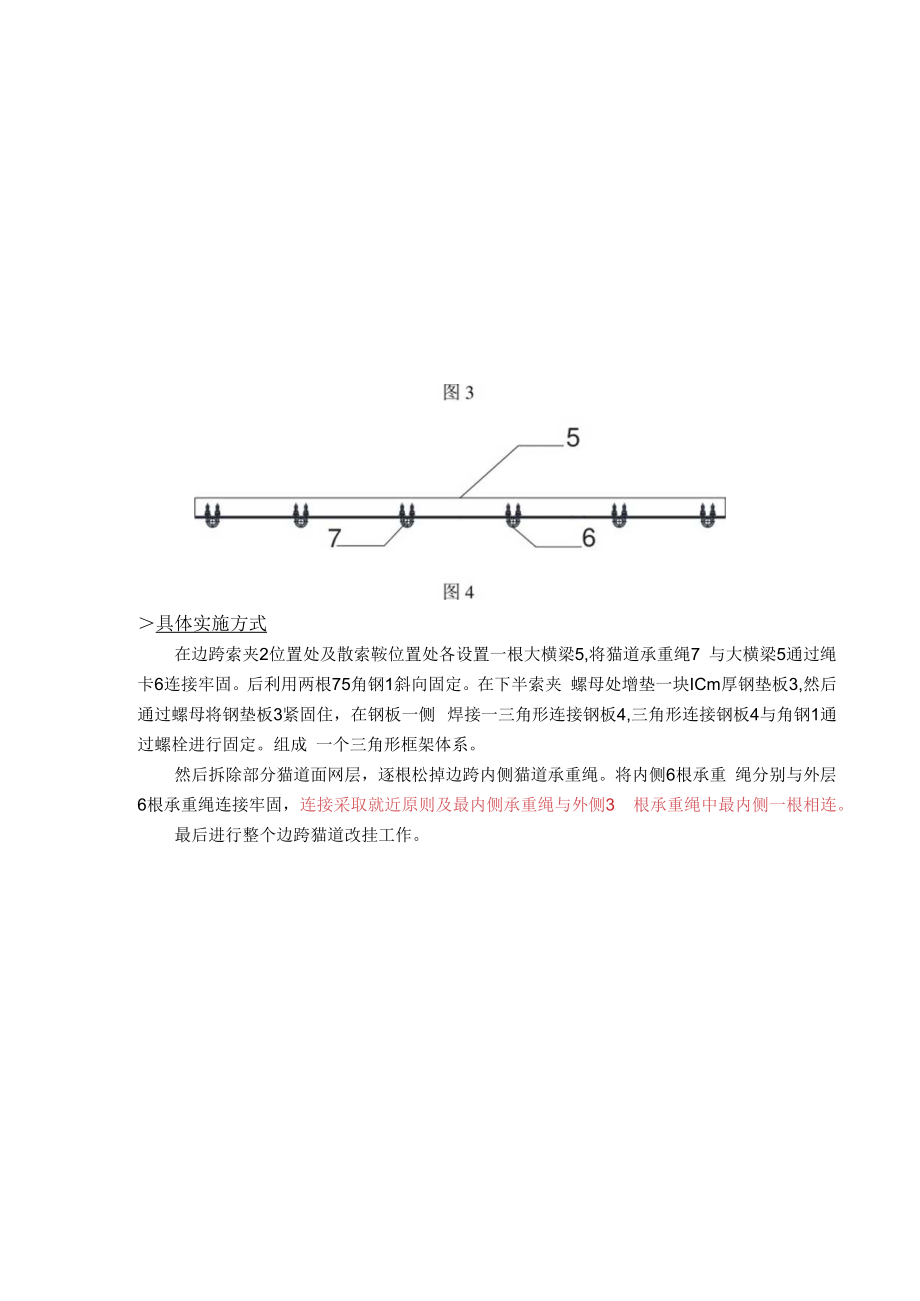

3、索夹安装的便利条件，不需要单独在主缆上进行缠绕，进而对主缆起到很好的保 护作用。在边跨猫道承重绳改移变位过程中，保持了整个边跨猫道系统的稳定， 为猫道正式改挂施工提供了安全保障。图I是本发明猫道改移变位固定装置总体布置图。图中，附图标记：1、75角钢；2、索夹；3、钢垫板；4、连接钢板；5、大 横梁；6、绳卡；7、猫道承重绳。图2具体实施方式在边跨索夹2位置处及散索鞍位置处各设置一根大横梁5,将猫道承重绳7 与大横梁5通过绳卡6连接牢固。后利用两根75角钢1斜向固定。在下半索夹 螺母处增垫一块ICm厚钢垫板3,然后通过螺母将钢垫板3紧固住，在钢板一侧 焊接一三角形连接钢板4,三角形连接钢板4与角钢1通过螺栓进行固定。组成 一个三角形框架体系。然后拆除部分猫道面网层，逐根松掉边跨内侧猫道承重绳。将内侧6根承重 绳分别与外层6根承重绳连接牢固，连接采取就近原则及最内侧承重绳与外侧3 根承重绳中最内侧一根相连。最后进行整个边跨猫道改挂工作。
