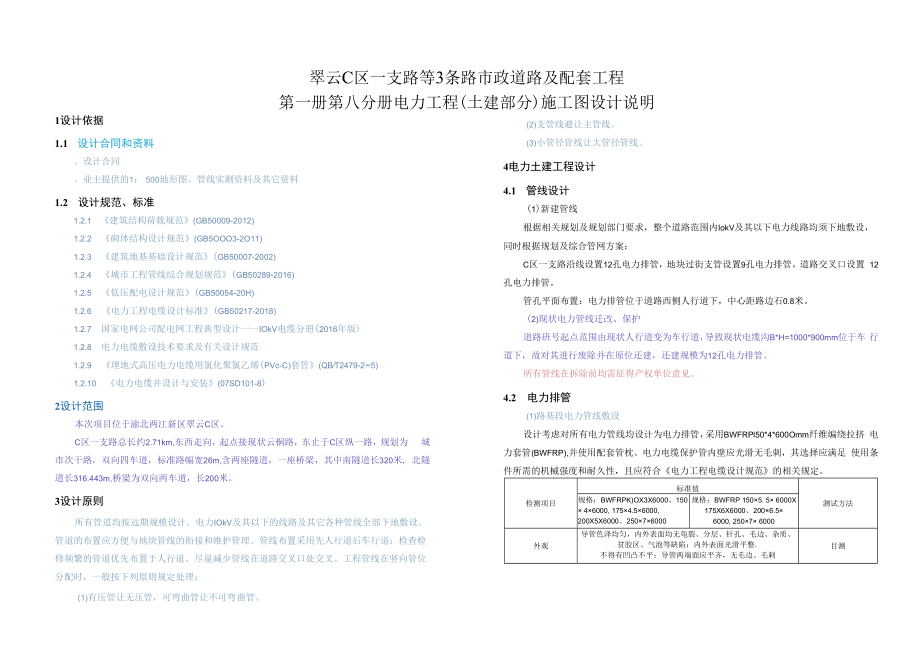

1、翠云C区一支路等3条路市政道路及配套工程第一册第八分册电力工程(土建部分)施工图设计说明1设计依据1.1 设计合同和资料。设计合同。业主提供的1： 500地形图、管线实测资料及其它资料1.2 设计规范、标准1.2.1 建筑结构荷载规范(GB50009-2012)1.2.2 砌体结构设计规范(GB5OOO3-2O11)1.2.3 建筑地基基础设计规范(GB50007-2002)1.2.4 城市工程管线综合规划规范(GB50289-2016)1.2.5 低压配电设计规范(GB50054-20H)1.2.6 电力工程电缆设计标准(GB50217-2018)1.2.7 国家电网公司配电网工程典型设计一
2、一IOkV电缆分册(2016年版)1.2.8 电力电缆敷设技术要求及有关设计规范1.2.9 埋地式高压电力电缆用氯化聚氯乙烯(PVc-C)套管(QBT2479-25)1.2.10 电力电缆井设计与安装(07SD101-8)2设计范围本次项目位于渝北两江新区翠云C区。C区一支路总长约2.71km,东西走向，起点接现状云桐路，东止于C区纵一路，规划为 城市次干路，双向四车道，标准路幅宽26m,含两座隧道，一座桥梁，其中南隧道长320米, 北隧道长316.443m,桥梁为双向两车道，长200米。3设计原则所有管道均按远期规模设计。电力IOkV及其以下的线路及其它各种管线全部下地敷设。 管道的布置应方
3、便与地块管线的衔接和维护管理。管线布置采用先人行道后车行道：检查检 修频繁的管道优先布置于人行道。尽量减少管线在道路交叉口处交叉。工程管线在竖向管位 分配时，一般按下列原则规定处理：(1)有压管让无压管，可弯曲管让不可弯曲管。(2)支管线避让主管线。(3)小管径管线让大管径管线。4电力土建工程设计4.1 管线设计(1)新建管线根据相关规划及规划部门要求，整个道路范围内IokV及其以下电力线路均须下地敷设， 同时根据规划及综合管网方案：C区一支路沿线设置12孔电力排管，地块过街支管设置9孔电力排管，道路交叉口设置 12孔电力排管。管孔平面布置：电力排管位于道路西侧人行道下，中心距路边石0.8米。
4、(2)现状电力管线迁改、保护道路班号起点范围由现状人行道变为车行道，导致现状电缆沟B*H=1000*900mm位于车 行道下，故对其进行废除并在原位还建，还建规模为12孔电力排管。所有管线在拆除前均需征得产权单位意见。4.2 电力排管(1)路基段电力管线敷设设计考虑对所有电力管线均设计为电力排管，采用BWFRPl50*4*600Omm纤维编绕拉挤 电力套管(BWFRP),并使用配套管枕。电力电缆保护管内壁应光滑无毛刺，其选择应满足 使用条件所需的机械强度和耐久性，且应符合电力工程电缆设计规范的相关规定。检测项目标准值测试方法规格：BWFRPK)OX3X6000、150 46000, 1754.

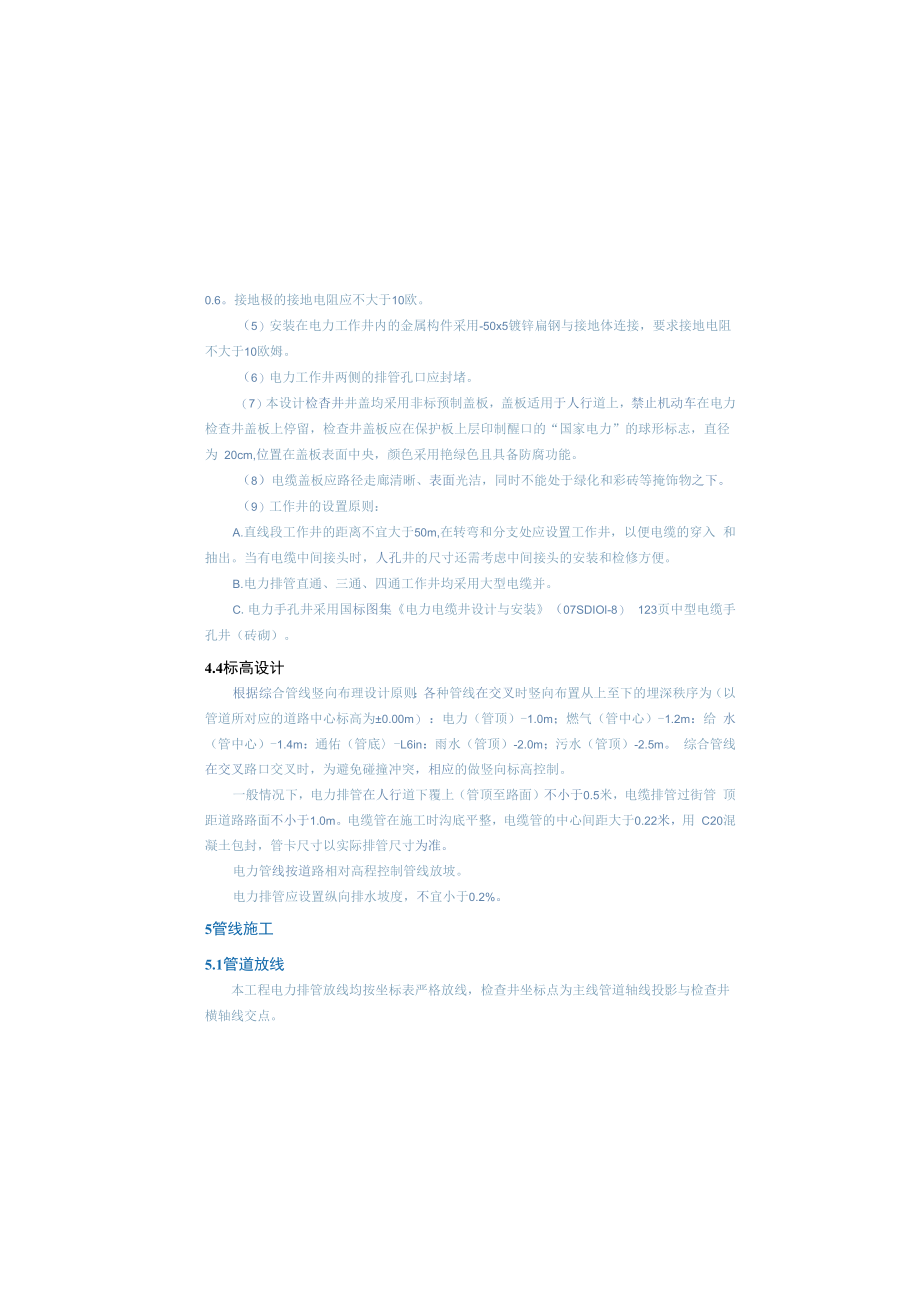

5、56000, 200X5X6000、25076000规格：BWFRP 1505. 5 6000X 175X6X6000、2006.56000, 2507 6000外观导管色泽均匀，内外表面均无龟裂、分层、针孔、毛边、杂质、 贫胶区、气泡等缺陷：内外表面光滑平整.不得有凹凸不平：导管两端面应平齐，无毛边、毛剌目测0.6。接地极的接地电阻应不大于10欧。（5）安装在电力工作井内的金属构件采用-50x5镀锌扁钢与接地体连接，要求接地电阻 不大于10欧姆。（6）电力工作井两侧的排管孔口应封堵。（7）本设计检杳井井盖均采用非标预制盖板，盖板适用于人行道上，禁止机动车在电力 检查井盖板上停留，检查井盖板应
6、在保护板上层印制醒口的“国家电力”的球形标志，直径为 20cm,位置在盖板表面中央，颜色采用艳绿色且具备防腐功能。（8）电缆盖板应路径走廊清晰、表面光洁，同时不能处于绿化和彩砖等掩饰物之下。（9）工作井的设置原则：A.直线段工作井的距离不宜大于50m,在转弯和分支处应设置工作井，以便电缆的穿入 和抽出。当有电缆中间接头时，人孔井的尺寸还需考虑中间接头的安装和检修方便。B.电力排管直通、三通、四通工作井均采用大型电缆并。C.电力手孔井采用国标图集电力电缆井设计与安装（07SDIOl-8） 123页中型电缆手 孔井（砖砌）。4.4标高设计根据综合管线竖向布理设计原则：各种管线在交叉时竖向布置从上至
7、下的埋深秩序为（以 管道所对应的道路中心标高为0.00m） ：电力（管顶）-1.0m；燃气（管中心）-1.2m：给 水（管中心）-1.4m：通佑（管底-L6in：雨水（管顶）-2.0m；污水（管顶）-2.5m。 综合管线在交叉路口交叉时，为避免碰撞冲突，相应的做竖向标高控制。一般情况下，电力排管在人行道下覆上（管顶至路面）不小于0.5米，电缆排管过街管 顶距道路路面不小于1.0m。电缆管在施工时沟底平整，电缆管的中心间距大于0.22米，用 C20混凝土包封，管卡尺寸以实际排管尺寸为准。电力管线按道路相对高程控制管线放坡。电力排管应设置纵向排水坡度，不宜小于0.2%。5管线施工5.1管道放线本工

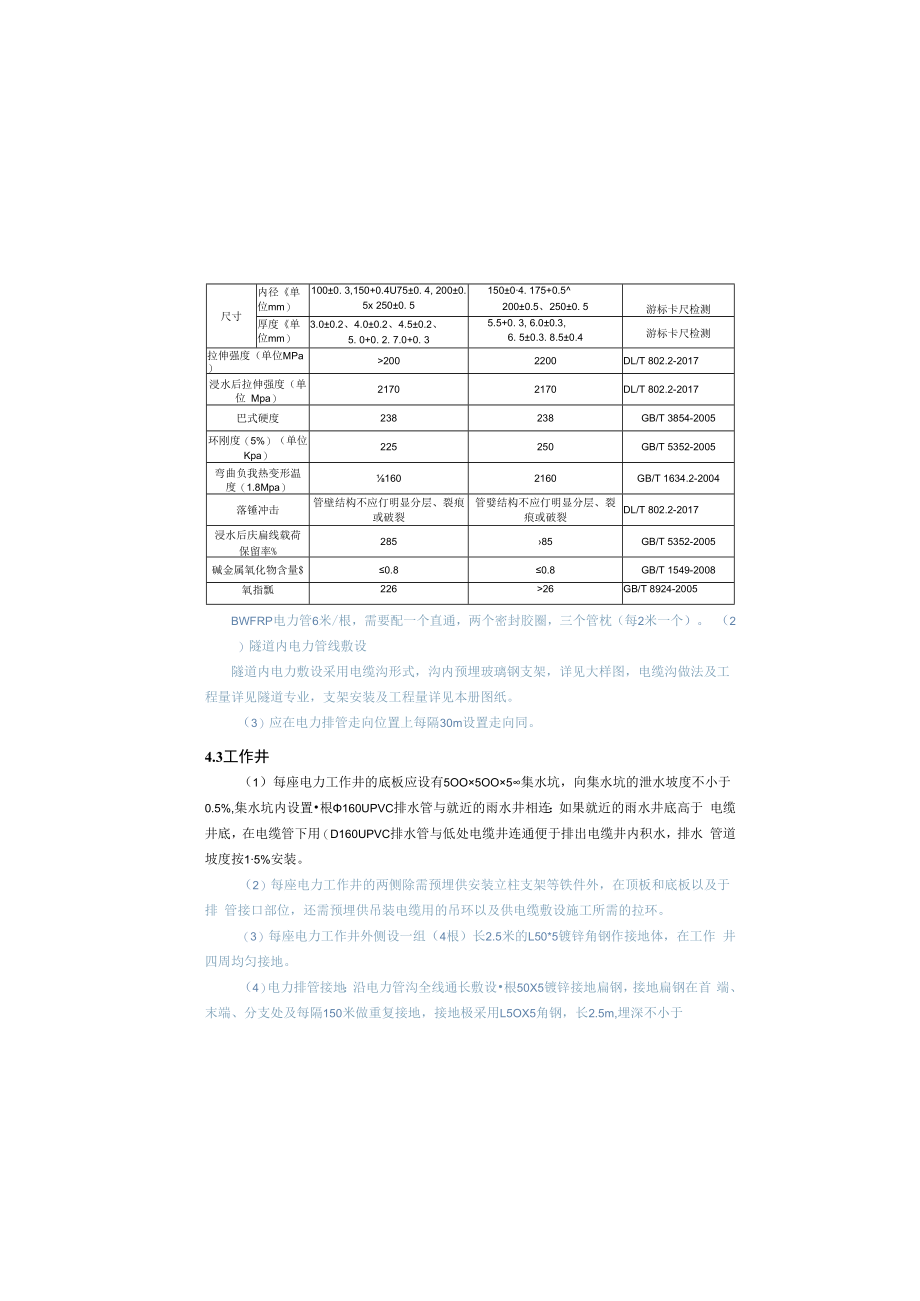

8、程电力排管放线均按坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井 横轴线交点。尺寸内径单 位mm）1000. 3,150+0.4U750. 4, 2000. 5x 2500. 515004. 175+0.52000.5、2500. 5游标卡尺检测厚度单 位mm）3.00.2、4.00.2、4.50.2、5. 0+0. 2. 7.0+0. 35.5+0. 3, 6.00.3,6. 50.3. 8.50.4游标卡尺检测拉伸强度（单位MPa）2002200DL/T 802.2-2017浸水后拉伸强度（单 位 Mpa）21702170DL/T 802.2-2017巴式硬度238238GB/T
9、3854-2005环刚度（5%）（单位 Kpa）225250GB/T 5352-2005弯曲负我热变形温 度（1.8Mpa）1602160GB/T 1634.2-2004落锤冲击管壁结构不应仃明显分层、裂痕 或破裂管嬖结构不应仃明显分层、裂 痕或破裂DL/T 802.2-2017浸水后庆扁线载荷 保留率%28585GB/T 5352-2005碱金属氧化物含量$0.80.8GB/T 1549-2008氧指瓢22626GB/T 8924-2005BWFRP电力管6米/根，需要配一个直通，两个密封胶圈，三个管枕（每2米一个）。 （2）隧道内电力管线敷设隧道内电力敷设采用电缆沟形式，沟内预埋玻璃钢支架
10、，详见大样图，电缆沟做法及工 程量详见隧道专业，支架安装及工程量详见本册图纸。（3）应在电力排管走向位置上每隔30m设置走向同。4.3工作井（1）每座电力工作井的底板应设有5OO5OO5集水坑，向集水坑的泄水坡度不小于 0.5%,集水坑内设置根160UPVC排水管与就近的雨水井相连：如果就近的雨水井底高于 电缆井底，在电缆管下用（D160UPVC排水管与低处电缆井连通便于排出电缆井内积水，排水 管道坡度按15%安装。（2）每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排 管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。（3）每座电力工作井外侧设一组（
11、4根）长2.5米的L50*5镀锌角钢作接地体，在工作 井四周均匀接地。（4）电力排管接地：沿电力管沟全线通长敷设根50X5镀锌接地扁钢，接地扁钢在首 端、末端、分支处及每隔150米做重复接地，接地极采用L5OX5角钢，长2.5m,埋深不小于近期仅实施过街管并对过街管进行封堵，检查井待后期地块平场后实施，并对检查井所在位进行标志，以便后期识别，具体标志形式由业主确定.7主要工程量表7-1电力工程主要工程表序号项目名称单位数量规格112孔排管（3x4）ITl1914BWFRPI50M*60mm29孔排管（3X3）m151BWFRPI 50*4*600Omm3直通工作井座34详见大样图4三通工作井座
12、8详见大样图5转角并座8详见大样图6中型手孔井座5O7SD1OI-8/123 页7镀锌接地角钢m550L50 x58镀锌接地扁钢m2065-50 x59UPVC排水管m600I60IOUPVC排水管m30De7511PVC通信排管（I孔）m270100 （双壁波纹管）12PVC通信排管（1孔）m2701100 （蛛窝管）13管枕组1033成品配套，2m 一组14电力管直通个45015密封胶圈个900每个直通配两个16废除现状电缆沟IOOo90Ommm4317OlO镀锌接地圆钢m2544电缆沟内18电缆沟支架L=300mm套9540电缆沟内，洋见大样图19电缆沟防火材料m636电缆沟内，详见大样
13、图20现状电缆沟转排管三通井座1详见大样图21现状电缆沟转排管直线井座1详见大样图注；1、由于各施工单位根据现场情况对管道基础开挖工艺及黄工方式有所不同，导致管道土石方有所区5.2 沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质 按1:01.5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。对于填方地段，须在填方进行至管顶标高LOm之上后方可开挖管道沟槽，填方应按道路 路基要求进行。对于道路段存在多级边坡或高挖方段，管线沟槽开挖，必须间隔开挖，每段开挖长度不 超过IOm,采用跳槽开挖方式施工.5.3 地基处理管线地基承载力不小于0.15M
