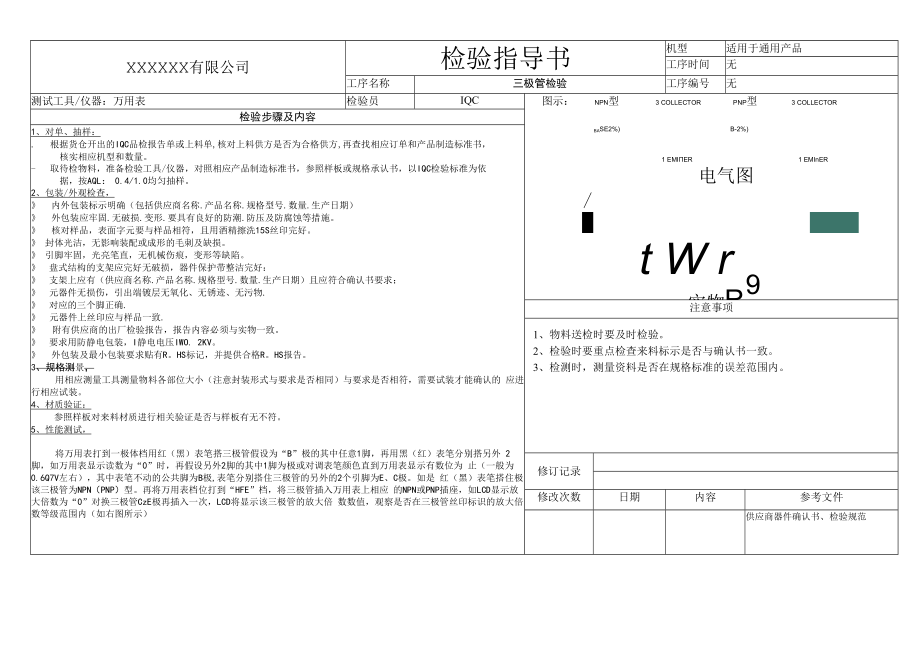

1、XXXXXX有限公司检验指导书机型适用于通用产品工序时间无工序名称三极管检验工序编号无测试工具/仪器：万用表检验员IQC图示：NPN型3 COLLECTORPNP型3 COLLECTOR检验步骤及内容1、对单、抽样：.根据货仓开出的IQC品检报告单或上料单,核对上料供方是否为合格供方,再查找相应订单和产品制造标准书，核实相应机型和数量。-取待检物料，准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依据，按AQL： 0.4/1.0均匀抽样。2、包装/外观检查，内外包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）外包装应牢固.无破损.变形.要具
2、有良好的防潮.防压及防腐蚀等措施。核对样品，表面字元要与样品相符，且用酒精擦洗15S丝印完好。 封体光洁，无影响装配或成形的毛刺及缺损。 引脚牢固，光亮笔直，无机械伤痕，变形等缺陷。盘式结构的支架应完好无破损，器件保护带整洁完好：支架上应有（供应商名称.产品名称.规格型号.数量.生产日期）且应符合确认书要求；元器件无损伤，引出端镀层无氧化、无锈迹、无污物.对应的三个脚正确.元器件上丝印应与样品一致.附有供应商的出厂检验报告，报告内容必须与实物一致。要求用防静电包装，I静电电压IWO. 2KV。外包装及最小包装要求贴有R。HS标记，并提供合格R。HS报告。3、规格测景，用相应测量工具测量物料各部
3、位大小（注意封装形式与要求是否相同）与要求是否相符，需要试装才能确认的 应进行相应试装。4、材质验证：参照样板对来料材质进行相关验证是否与样板有无不符。5、性能测试，将万用表打到一极体档用红（黑）表笔搭三极管假设为“B”极的其中任意1脚，再用黑（红）表笔分别搭另外 2脚，如万用表显示读数为“0”时，再假设另外2脚的其中1脚为极或对调表笔颜色直到万用表显示有数位为 止（一般为0.6Q7V左右），其中表笔不动的公共脚为B极,表笔分别搭住三极管的另外的2个引脚为E、C极。如是 红（黑）表笔搭住极该三极管为NPN（PNP）型。再将万用表档位打到“HFE”档，将三极管插入万用表上相应 的NPN或PNP插

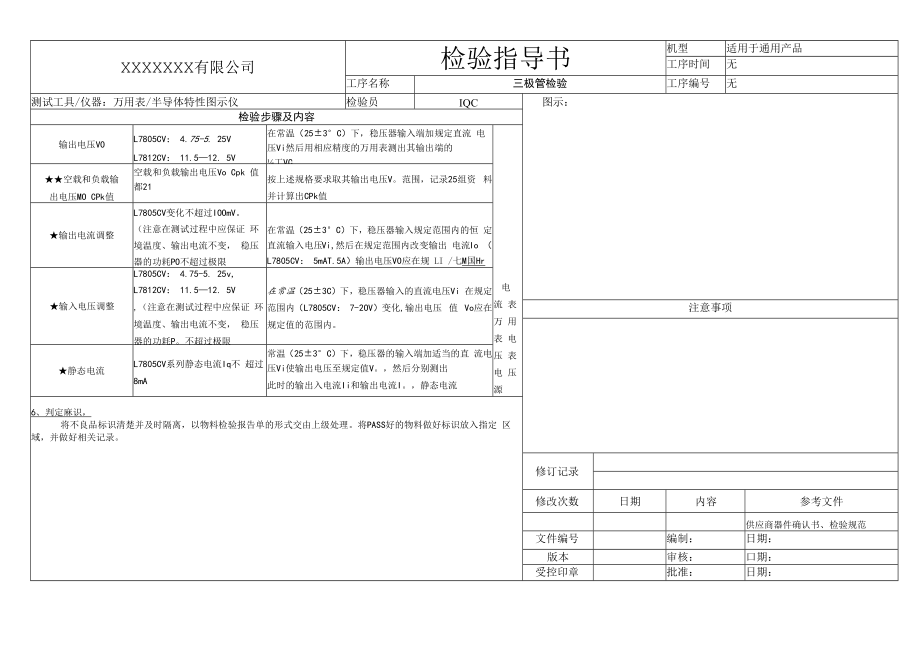

4、座，如LCD显示放大倍数为“0”对换三极管CzE极再插入一次，LCD将显示该三极管的放大倍 数数值，观察是否在三极管丝印标识的放大倍数等级范围内（如右图所示）/BASE2%)B-2%)1 EMIER1 EMInER电气图t W r实物R9注意事项1、物料送检时要及时检验。2、检验时要重点检查来料标示是否与确认书一致。3、检测时，测量资料是否在规格标准的误差范围内。修订记录修改次数日期内容参考文件供应商器件确认书、检验规范XXXXXXX有限公司检验指导书机型适用于通用产品工序时间无工序名称三极管检验工序编号无测试工具/仪器：万用表/半导体特性图示仪检验员IQC图示：检验步骤及内容输出电压VOL7
5、805CV： 4.75-5. 25VL7812CV： 11.512. 5V在常温（253C）下，稳压器输入端加规定直流 电压Vi然后用相应精度的万用表测出其输出端的工VC电 流 表 万 用 表 电 压 表 电 压 源空载和负载输出电压MO CPk值空载和负载输出电压Vo Cpk 值都21按上述规格要求取其输出电压V。范围，记录25组资 料并计算出CPk值输出电流调整L7805CV变化不超过IOOmV。 （注意在测试过程中应保证 环境温度、输出电流不变， 稳压器的功耗PO不超过极限在常温（253C）下，稳压器输入规定范围内的恒 定直流输入电压Vi,然后在规定范围内改变输出 电流Io （L7805
