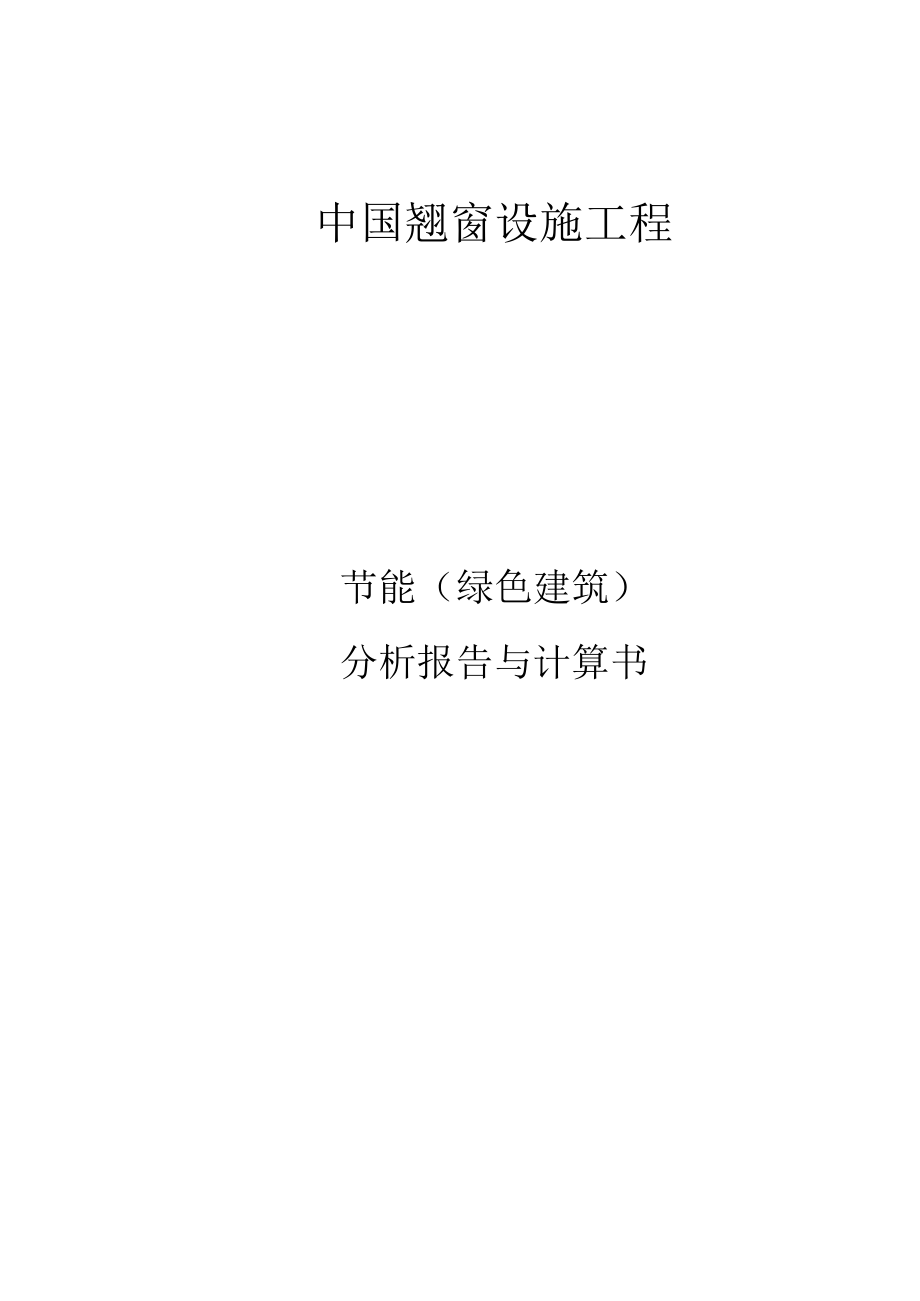

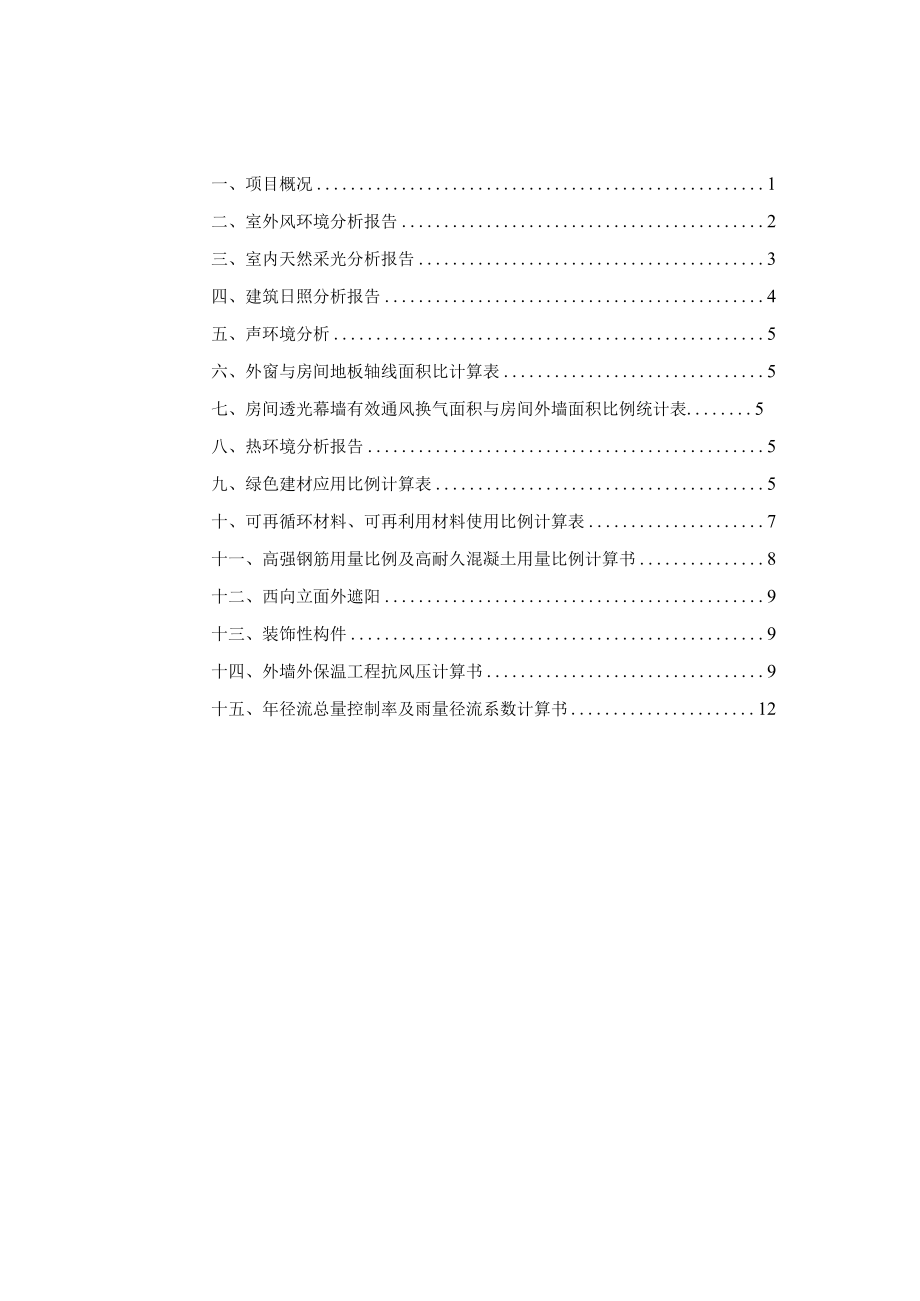

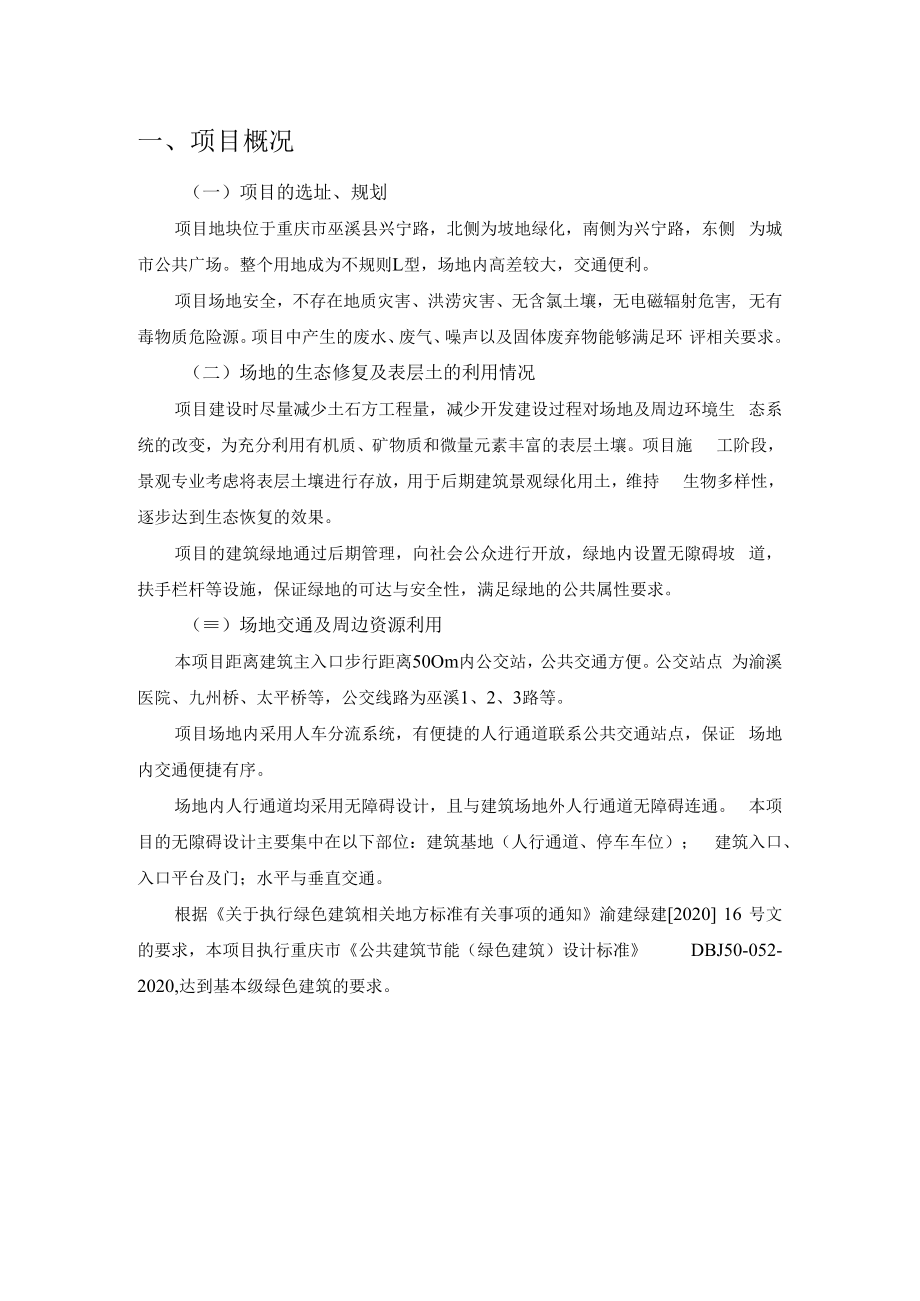

1、中国翘窗设施工程节能（绿色建筑）分析报告与计算书一、项目概况1二、室外风环境分析报告2三、室内天然采光分析报告3四、建筑日照分析报告4五、声环境分析5六、外窗与房间地板轴线面积比计算表5七、房间透光幕墙有效通风换气面积与房间外墙面积比例统计表.5八、热环境分析报告5九、绿色建材应用比例计算表5十、可再循环材料、可再利用材料使用比例计算表7十一、高强钢筋用量比例及高耐久混凝土用量比例计算书8十二、西向立面外遮阳9十三、装饰性构件9十四、外墙外保温工程抗风压计算书9十五、年径流总量控制率及雨量径流系数计算书12一、项目概况（一）项目的选址、规划项目地块位于重庆市巫溪县兴宁路，北侧为坡地绿化，南侧为
2、兴宁路，东侧 为城市公共广场。整个用地成为不规则L型，场地内高差较大，交通便利。项目场地安全，不存在地质灾害、洪涝灾害、无含氯土壤，无电磁辐射危害, 无有毒物质危险源。项目中产生的废水、废气、噪声以及固体废弃物能够满足环 评相关要求。（二）场地的生态修复及表层土的利用情况项目建设时尽量减少土石方工程量，减少开发建设过程对场地及周边环境生 态系统的改变，为充分利用有机质、矿物质和微量元素丰富的表层土壤。项目施 工阶段，景观专业考虑将表层土壤进行存放，用于后期建筑景观绿化用土，维持 生物多样性，逐步达到生态恢复的效果。项目的建筑绿地通过后期管理，向社会公众进行开放，绿地内设置无隙碍坡 道，扶手栏杆
3、等设施，保证绿地的可达与安全性，满足绿地的公共属性要求。（）场地交通及周边资源利用本项目距离建筑主入口步行距离50Om内公交站，公共交通方便。公交站点 为渝溪医院、九州桥、太平桥等，公交线路为巫溪1、2、3路等。项目场地内采用人车分流系统，有便捷的人行通道联系公共交通站点，保证 场地内交通便捷有序。场地内人行通道均采用无障碍设计，且与建筑场地外人行通道无障碍连通。 本项目的无隙碍设计主要集中在以下部位：建筑基地（人行通道、停车车位）； 建筑入口、入口平台及门；水平与垂直交通。根据关于执行绿色建筑相关地方标准有关事项的通知渝建绿建2020 16 号文的要求，本项目执行重庆市公共建筑节能（绿色建筑
4、）设计标准 DBJ50-052-2020,达到基本级绿色建筑的要求。建筑专业二、室外风环境分析报告根据重庆市绿色建筑专业委员会、重庆大学编制完成的重庆市典型建筑布 局室外风环境模拟报告分析，在通常情况下，重庆市I类地区公共建筑在进行 绿色建筑一星级设计时，均能满足重庆市公共建筑节能（绿色建筑）设计标准 DBJ50-052-2020中关于建筑场地内风环境的要求，可不进行单独的数值分析。 过渡季、夏季的主导风向西北风可直接穿过经进入项目场地区域内，经过地势下 沉后由南边出场地。缓解项目场地内的热岛效应、降低场地内的污染物浓度。同 时由于建筑布局采用的通透式布局，在夏季能有效“引风入城”，形成良好的
5、室 外风环境，降低场地内建筑的能耗。车辆的出入口布置在夏季主导风向及冬季主 导风向的下风向，可防止污染的空气、废气进行建筑场地内。同时，由于夏季主 导风向的风速为L6ms,在典型风向条件下，场地内人活动区不出现涡旋或无 风区，建筑物室外风压均匀，典型风速和风向条件下的建筑前后（或主要开窗） 表面压差大于O. 5Pa。在冬季，冬季的主导风向为北风，高层建筑起到了一定“挡风”的作用，场 地内除建筑外，其余部位较为空旷，为风提供了良好的通风廊道，建筑迎风面与 背风面表面风压差不超过5Pa,由于场地内不形成漩涡气流，场地内在1.5m高 度人行区域，其风速不会超过5 ms,在1.5m高度处场地内风速约1
6、.6ms, 风速放大系数不大于2o根据项目总图，本项目各栋建筑采用斜列式和自由式布局，无需进行风环境 分析。同时本项目不属于下列情况：a、建筑群组为封闭的围合式布局；b、当建筑所在地地势平坦，且采用斜列式布局；c、当建筑物对场地内风环境和通风效果具有较精确的要求时。综上所述，本项目满足重庆市公共建筑节能（绿色建筑）设计标准 DBJ50-052-2020 中的要求。建筑室内风环境公共建筑：1、各主要功能房间应设外窗，其外窗（含透光门）及透光幕墙有效通风换 气面积不应小于该房间外墙面积10%o当不能满足时，应设置机械通风系统。2、建筑中庭充分利用自然通风降温，当自然通风不能满足要求时，应设置 机械
7、排风装置加强自然补风。3、地下停车库的通风系统，应根据车库内的CO浓度进行自动运行控制或定 时启、停。4、在过渡季典型风速和风向条件下，90%的房间的平均自然通风换气次数不 应低于2次/k自然通风房间可开启外窗净面积不得小于房间地板面积的4%, 建筑内区房间若通过邻接房间进行自然通风，其通风开口面积应大于该房间净面 积的8机三、室内天然采光分析报告主要功能房间按照建筑采光设计标准GB50033-2013规定，满足采光等 级为IV,采光系数不低于2. 4%的设计要求，详见采光计算报告书。四、建筑日照分析报告本项目无老年人居住建筑、无中小学校普通教室等有明确日照要求的建筑类 型。无需进行日照模拟。
8、建筑气候区划1, ILIIL Vl气侯区IV气侯区V,VI 气候区大城市中小城市大城市中小城市日照标准日大寒日冬至日口照时数（h）222321有效日照时间带（h）8*16915日照时间计算起点底层窗台面图5住宅建筑口照标准图6中国建筑气候区划图从以上分析总体来看，现有建筑设计的总体布局、朝向对功能房间空间的日 照较为有利，能保证建筑主要功能空间获得良好的日照，满足使用者健康、舒适 的办公及生活休闲要求。项目主要功能房间满足城市居住区规划设计规范 GB50180-93 （2002年版）中第5.0.2条文规定。五、声环境分析报告（一）场地内的声环境控制本项目声环境质量良好，为进一步提高声环境质量，
9、提升教学、办公、居住 环境的舒适度，建议景观设计考虑在项目临主干道部位采取适当的噪音优化措 施，例如种植高大乔木绿化，以进一步优化建筑室内噪声环境。（二）建筑室内声环境控制建筑设计时，平面布局合理优化，合理的安排建筑平面与空间，防止噪声干 扰。背景噪声详见室内背景噪声分析报告。六、外窗与房间地板轴线面积比计算表公共建筑90%以上主要功能房间，外窗可开启面积不低于房间地板轴线面积 的4%。七、房间透光幕墙有效通风换气面积与房间外墙面积 比例统计表本项目公共建筑外窗可开启面积不低于房间外墙面积的10%o不满足要求房 间设置机械通风。八、热环境分析报告因本项目用地处于非居住区规划范围内，符合其城乡规
10、划的要求。即本项目 满足公共建筑节能(绿色建筑)设计标准(DBJ5O-O52-2O2O) “437室外 热环境应满足国家现行有关标准的要求。”的设计要求。九、绿色建材应用比例计算表一星级及以上的绿色建材应用比例不应低于建筑材料总量的60%工程项 目巫溪县中医院配套设施工程评估指标计 量 单 位应用比例要 求绿色建 材应用 量建筑材 料应用 总量应用比 例设定 分值计算 分值绿色建 材标识 等级一级指 标二级指标主体结 构Sl预拌混凝土m380%PSla 100%3436.203436.20100%10 20*20一星级预拌砂浆n?50%PSlb 100%671.89671.89100%5 io
11、*10一星级围护墙 和内隔 墙S2非承重围护墙m3PS2a280%954.08954.08100%1010一星级内隔墙m3PS2b280%5装修S3外墙装饰面层涂 料、面砖、非玻璃 幕墙板等m2PS3a280%5内墙装饰面层涂 料、面砖、壁纸等m2PS3b280%5室内顶棚装饰面 层涂料、吊顶等m2PS3c280%5室内地面装饰面 层木地板、面砖等m2PS3d280%5门窗、玻璃m2PS3e)80%1848.391848.39100%55一星级其他S4保温材料m280%PS4a 100%13437.8613437.8 6100%5-10*10一星级卫生洁具具PS4b280%5防水材料m2PS4
12、c280%2687.572687.57100%55一星级密封材料kgPS4d280%5其他PS4e280%5绿色建 材应用 比例P= (S I S2+S3+S4)1 OO* 100%60%十、可再循环材料、可再利用材料使用比例计算表建筑材料种类重量（吨）建筑材料重 量合计（吨）建筑材料 总重量 （吨）可再循环材料、可再利 用材料重量占建筑材 料总重量的比例（）使用部位可再循 环材料、 可再利 用材料混凝土7903. 269359. 4410489. 6310. 77%热桥、砌体 等主体结构建筑砂浆739. 08乳胶漆13. 26屋面卷材13. 44屋面石材13. 26砌体砌块667. 86其他
13、9. 28可再循 环材料、 可再利 用材料钢材536. 291130.20门窗铜39. 78木材260. 00外门、内门铝合金型材132. 60门窗石膏制品66. 30立面造型门窗玻璃55. 45门窗其他39. 78卜一、高强钢筋用量比例及高耐久混凝土用量比例计算书构件类型钢筋总重(kg)不低于4OOMPa级钢筋(kg)HRB500 级钢筋(kg)梁119400119400柱5850058500板358385358385墙00合计536285536285高强钢筋占受力钢筋总用量的比例100%备注构件类型混凝土总量(m3)高耐久性的高性能混凝土用量(m3)梁1332. 70柱526.6526.6
14、板1576.91576. 9墙00合计3436. 22103.5高耐久性的高性能混凝土 占混凝土总用量的比例61.22%备注十二、西向立面外遮阳本项目建筑西向立面窗墙比均不大于0.3,无需设置活动外遮阳，满足“未 设建筑自遮阳、绿化遮阳措施的建筑西向外窗（含透光幕墙）窗墙面积比大于 30%时应设置活动外遮阳系统”的要求。十三、装饰性构件本项目建筑立面造型要素简约，不存在不具备遮阳、导光、导风、载物、辅 助绿化等作用的飘板、格栅和构架等纯装修性构件；女儿墙高度不大于2. 4m, 满足不超过标准2倍的要求。十四、外墙外保温工程抗风压计算书本工程结构类型为框架结构，最大层数为3层，其中最高高度为16.8米。 根据增强型改性发泡水泥保温板建筑保温系统应用技术标
