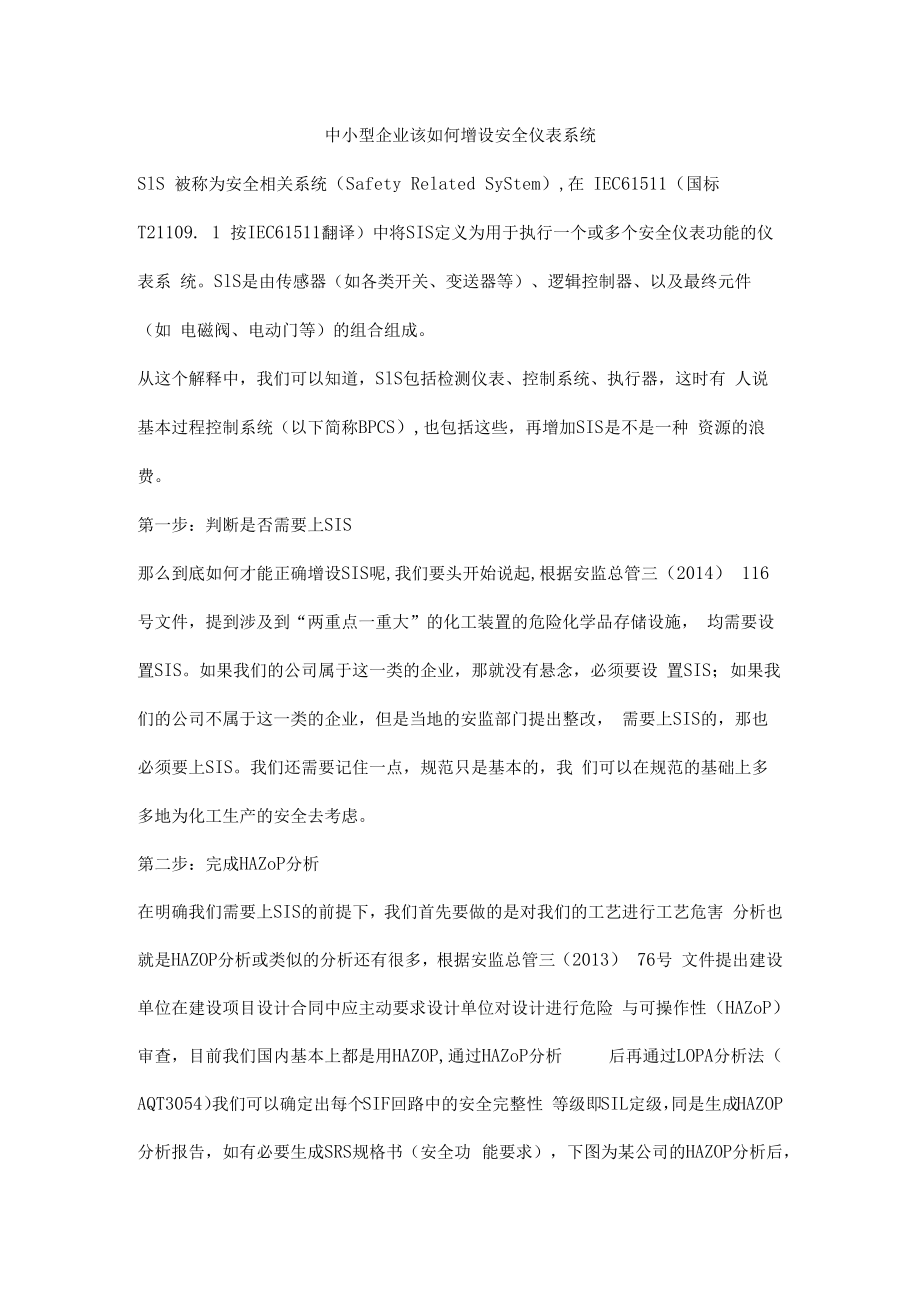

1、中小型企业该如何增设安全仪表系统SlS 被称为安全相关系统（Safety Related SyStem）,在 IEC61511（国标 T21109. 1 按IEC61511翻译）中将SIS定义为用于执行一个或多个安全仪表功能的仪表系 统。SlS是由传感器（如各类开关、变送器等）、逻辑控制器、以及最终元件（如 电磁阀、电动门等）的组合组成。从这个解释中，我们可以知道，SlS包括检测仪表、控制系统、执行器，这时有 人说基本过程控制系统（以下简称BPCS）,也包括这些，再增加SIS是不是一种 资源的浪费。第一步：判断是否需要上SIS那么到底如何才能正确增设SIS呢,我们要头开始说起,根据安监总管三（
2、2014） 116号文件，提到涉及到“两重点一重大”的化工装置的危险化学品存储设施， 均需要设置SIS。如果我们的公司属于这一类的企业，那就没有悬念，必须要设 置SIS；如果我们的公司不属于这一类的企业，但是当地的安监部门提出整改， 需要上SIS的，那也必须要上SIS。我们还需要记住一点，规范只是基本的，我 们可以在规范的基础上多多地为化工生产的安全去考虑。第二步：完成HAZoP分析在明确我们需要上SIS的前提下，我们首先要做的是对我们的工艺进行工艺危害 分析也就是HAZOP分析或类似的分析还有很多，根据安监总管三（2013） 76号 文件提出建设单位在建设项目设计合同中应主动要求设计单位对设
3、计进行危险 与可操作性（HAZoP）审查，目前我们国内基本上都是用HAZOP,通过HAZoP分析 后再通过LOPA分析法（AQT3054）我们可以确定出每个SIF回路中的安全完整性 等级即SIL定级，同是生成HAZOP分析报告，如有必要生成SRS规格书（安全功 能要求），下图为某公司的HAZOP分析后，确定SIL2回路9个，SILl回路49个， 没有逻辑要求，但需要在SlS中显示的回路23个。另外9个可以在SlS中显示 也可以在DCS中显示。第三步：提报告，要求设计院出图将HAZOP分析报告反馈至有相关设计资质的设计院，设计院会根据HAZOP分析报 告或SRS规格书，以及各位业主们的习惯，再加
4、设计规范（HGT20511、SHT3018、 国标T50770等等），设计出SIS相关资料，如PID变更、联锁逻辑图、联锁报警 一览表、检测仪表数据表、调节阀/切断阀数据表、控制系统规格书（设计院会 参照有相关经验的软硬件资料），等等设计数据。第四步：采购具有认证的设备根据设计院图纸与HAZOP分析报告，采购具有相关资质的检测仪表、控制系统、 执行器。所谓的相关资质，即通过某些机构鉴定出来的SIL1、2、3、4这一类的 等级，我们常用到的如变送器（罗斯蒙特、EJA等）、温度计、液位计（VEGA雷 达等）、流量计等等一系列的检测仪表，如有必要需要厂家提供SIL定级的证书， 如果没有SlL定级的证
5、书，则需要厂家提供各类数据，如入sd、入su、dd. du等等相关的数据，用于后期的SIL定级的验算。第五步：设备验收检测仪表、控制系统、执行器采购后，设备到现场或到相关厂家验收的工作，一 般检测仪表是货到后开箱验收。作为业主可以组织施工单位、监理单位、供应单 位共同来进行验收，包括外观、资料、报告、证书等等；控制系统的验收跟ESD 类似，需要一个出厂测试验收计划也就是我们常说的FAT验收；执行器的验收分 为两一种，一种是发货前至制造方验收，这与正常的阀门一样，另一种是货到现 场后，开箱验收。需要注意的是很多小型企业只会货到现场验收，这样如果发现 不符合要求的，需要返厂处理的，额外产生费以外，

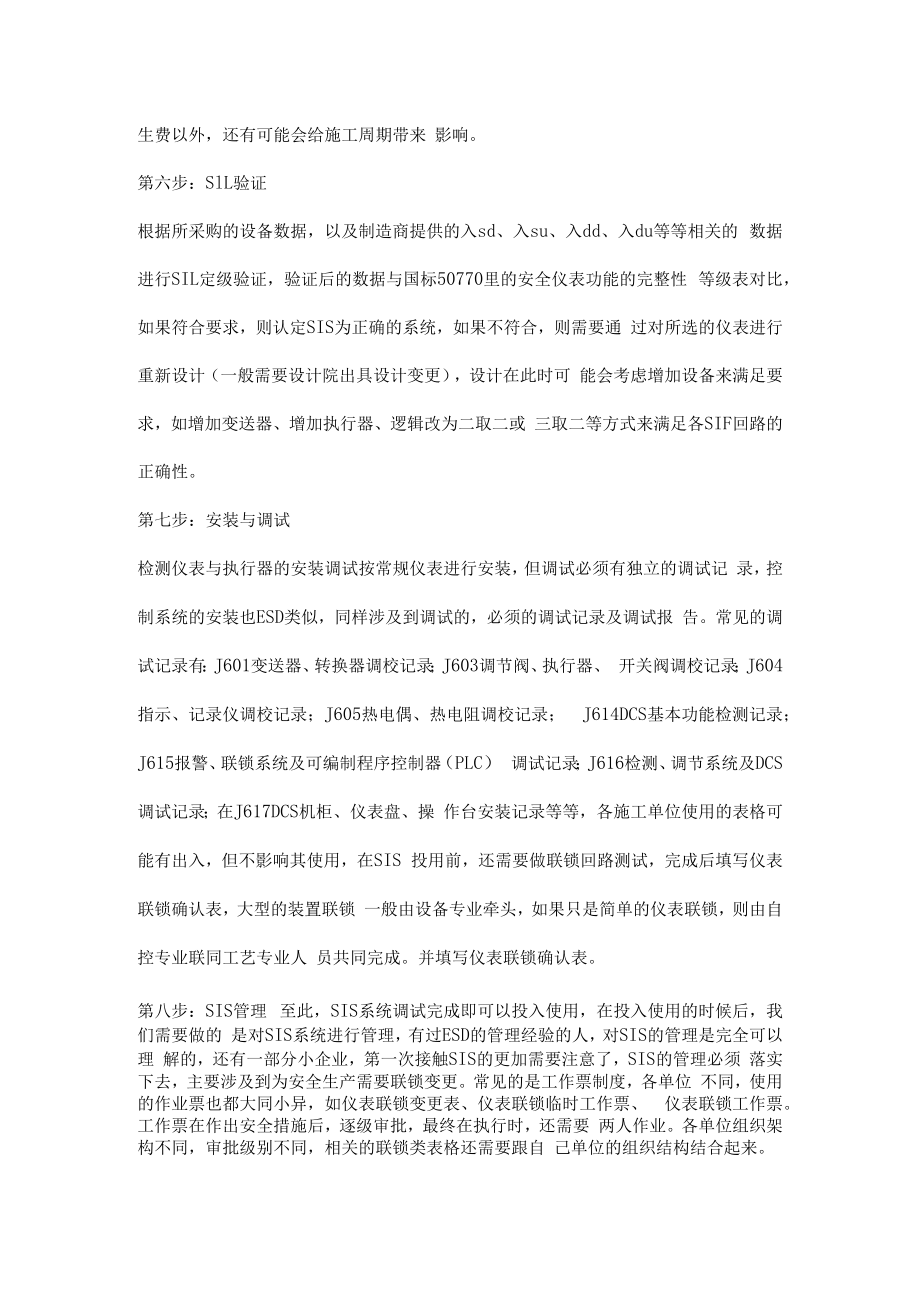

6、还有可能会给施工周期带来 影响。第六步：SlL验证根据所采购的设备数据，以及制造商提供的入sd、入su、入dd、入du等等相关的 数据进行SIL定级验证，验证后的数据与国标50770里的安全仪表功能的完整性 等级表对比，如果符合要求，则认定SIS为正确的系统，如果不符合，则需要通 过对所选的仪表进行重新设计（一般需要设计院出具设计变更），设计在此时可 能会考虑增加设备来满足要求，如增加变送器、增加执行器、逻辑改为二取二或 三取二等方式来满足各SIF回路的正确性。第七步：安装与调试检测仪表与执行器的安装调试按常规仪表进行安装，但调试必须有独立的调试记 录，控制系统的安装也ESD类似，同样涉及到调
7、试的，必须的调试记录及调试报 告。常见的调试记录有：J601变送器、转换器调校记录；J603调节阀、执行器、 开关阀调校记录；J604指示、记录仪调校记录；J605热电偶、热电阻调校记录； J614DCS基本功能检测记录；J615报警、联锁系统及可编制程序控制器（PLC） 调试记录；J616检测、调节系统及DCS调试记录；在J617DCS机柜、仪表盘、操 作台安装记录等等，各施工单位使用的表格可能有出入，但不影响其使用，在SIS 投用前，还需要做联锁回路测试，完成后填写仪表联锁确认表，大型的装置联锁 一般由设备专业牵头，如果只是简单的仪表联锁，则由自控专业联同工艺专业人 员共同完成。并填写仪表
8、联锁确认表。第八步：SIS管理 至此，SIS系统调试完成即可以投入使用，在投入使用的时候后，我们需要做的 是对SIS系统进行管理，有过ESD的管理经验的人，对SIS的管理是完全可以理 解的，还有一部分小企业，第一次接触SIS的更加需要注意了，SIS的管理必须 落实下去，主要涉及到为安全生产需要联锁变更。常见的是工作票制度，各单位 不同，使用的作业票也都大同小异，如仪表联锁变更表、仪表联锁临时工作票、 仪表联锁工作票。工作票在作出安全措施后，逐级审批，最终在执行时，还需要 两人作业。各单位组织架构不同，审批级别不同，相关的联锁类表格还需要跟自 己单位的组织结构结合起来。安全生产不能完全依赖SIS, SIS只是能安全生产多加了一道保障，所以在SIS 管理上，中小型企业必须重示起来，既然我们增设SIS,我们就要好好的用起来， 让其在安全生产中发挥出他的作用。
