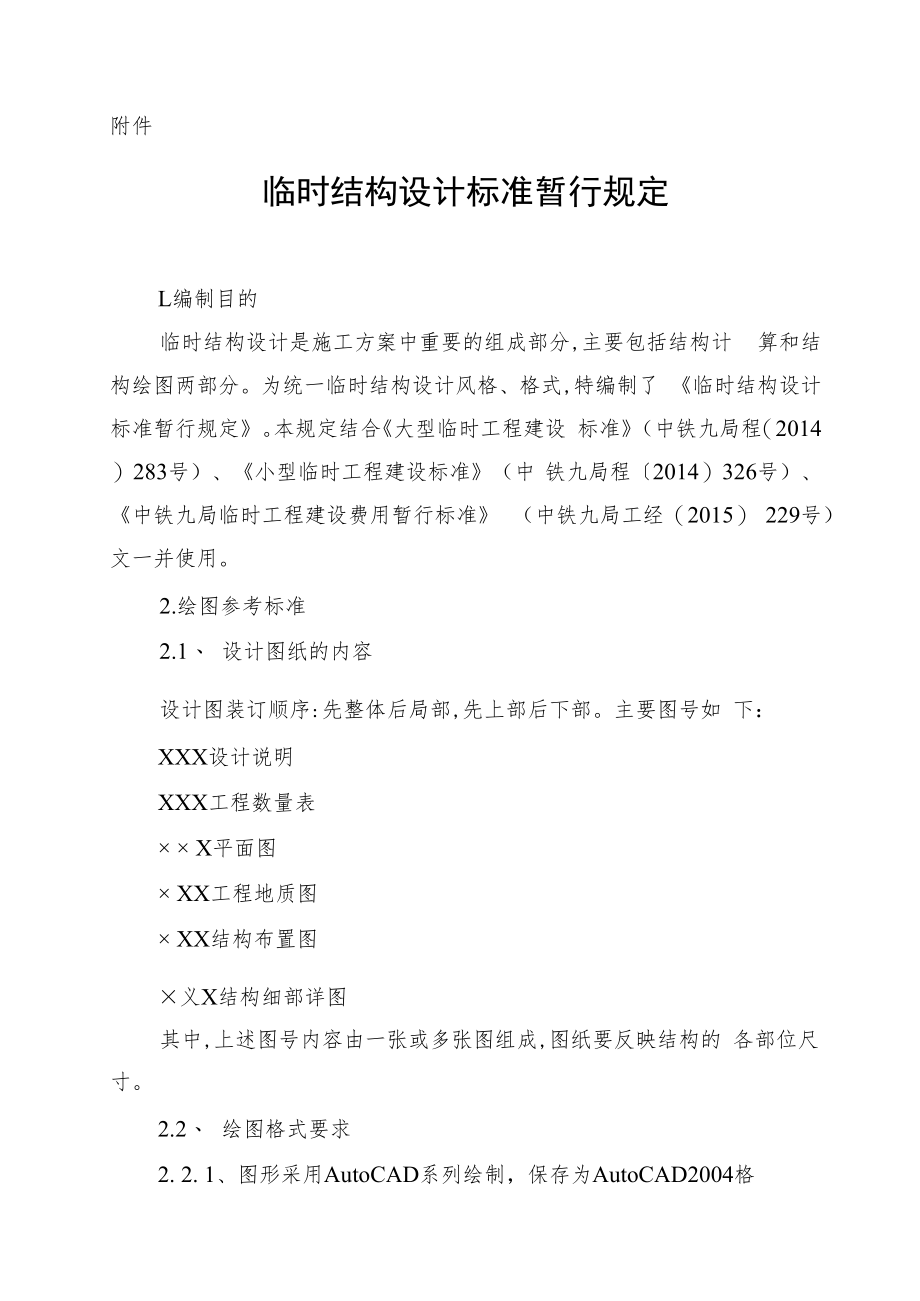

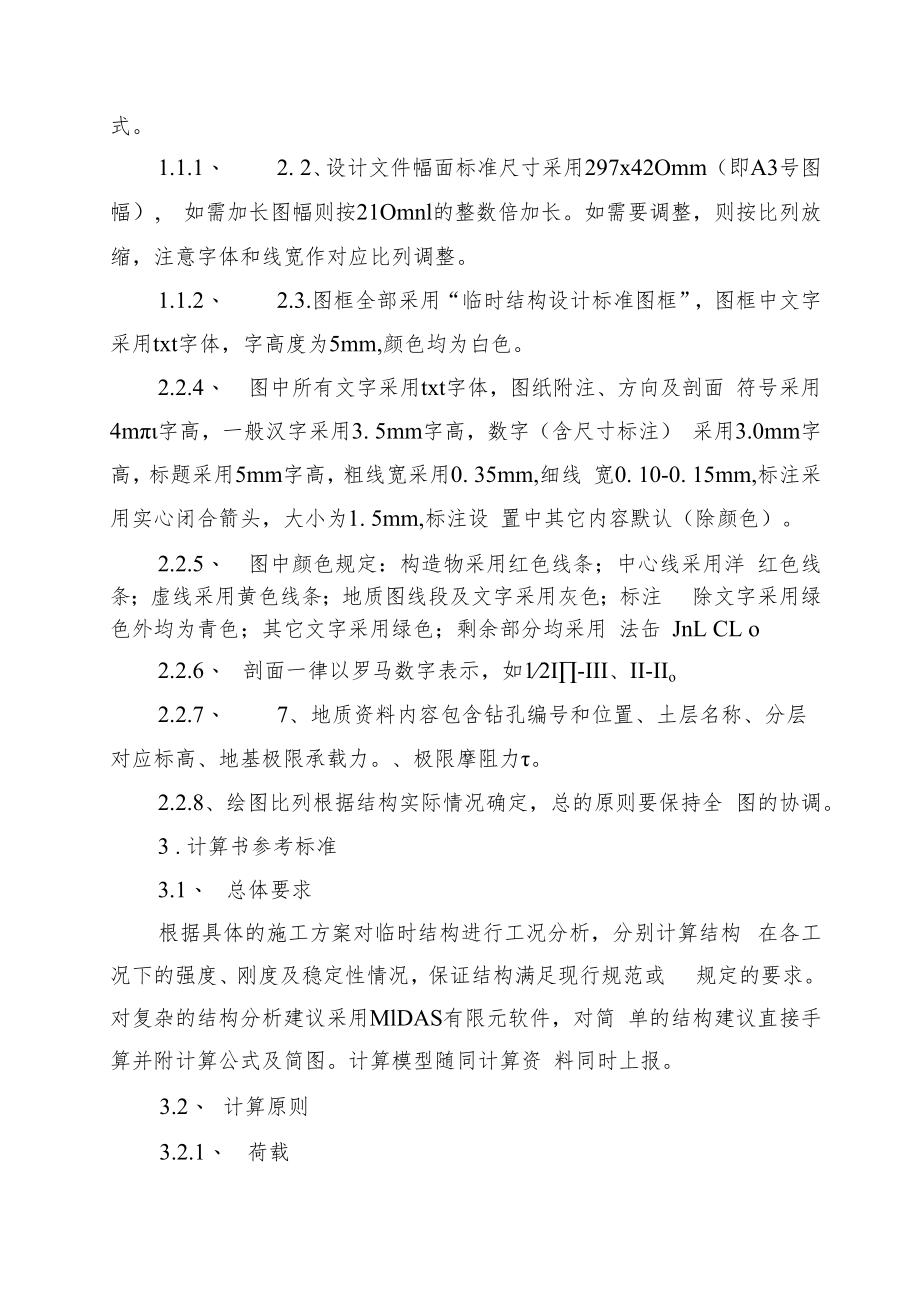

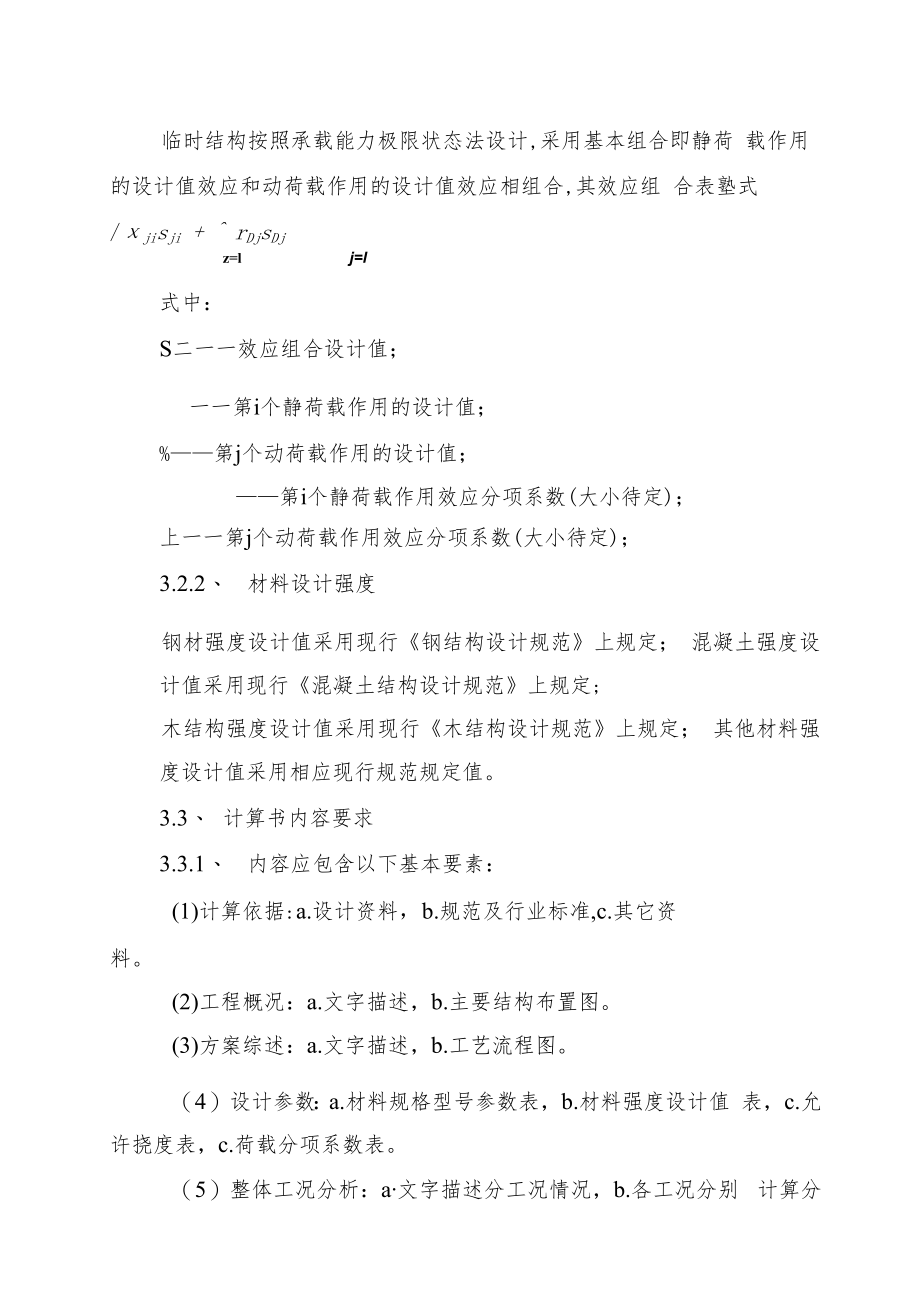

1、附件临时结构设计标准暂行规定L编制目的临时结构设计是施工方案中重要的组成部分,主要包括结构计 算和结构绘图两部分。为统一临时结构设计风格、格式,特编制了 临时结构设计标准暂行规定。本规定结合大型临时工程建设 标准(中铁九局程(2014)283号)、小型临时工程建设标准(中 铁九局程2014)326号)、中铁九局临时工程建设费用暂行标准 (中铁九局工经(2015) 229号)文一并使用。2.绘图参考标准2.1、 设计图纸的内容设计图装订顺序:先整体后局部,先上部后下部。主要图号如 下:XXX设计说明XXX工程数量表 X平面图 XX工程地质图 XX结构布置图义X结构细部详图其中,上述图号内容由一张

2、或多张图组成,图纸要反映结构的 各部位尺寸。2.2、 绘图格式要求2. 2. 1、图形采用AutoCAD系列绘制,保存为AutoCAD2004格式。1.1.1、 2. 2、设计文件幅面标准尺寸采用297x42Omm(即A3号图幅), 如需加长图幅则按21Omnl的整数倍加长。如需要调整,则按比列放 缩,注意字体和线宽作对应比列调整。1.1.2、 2.3.图框全部采用“临时结构设计标准图框”,图框中文字 采用txt字体,字高度为5mm,颜色均为白色。2.2.4、 图中所有文字采用txt字体,图纸附注、方向及剖面 符号采用4m字高,一般汉字采用3. 5mm字高,数字(含尺寸标注) 采用3.0mm字

3、高,标题采用5mm字高,粗线宽采用0. 35mm,细线 宽0. 10-0. 15mm,标注采用实心闭合箭头,大小为1. 5mm,标注设 置中其它内容默认(除颜色)。2.2.5、 图中颜色规定:构造物采用红色线条;中心线采用洋 红色线条;虚线采用黄色线条;地质图线段及文字采用灰色;标注 除文字采用绿色外均为青色;其它文字采用绿色;剩余部分均采用 法缶 JnL CL o2.2.6、 剖面一律以罗马数字表示,如12I-III、II-IIo2.2.7、 7、地质资料内容包含钻孔编号和位置、土层名称、分层 对应标高、地基极限承载力。、极限摩阻力。2.2.8、绘图比列根据结构实际情况确定,总的原则要保持全

4、 图的协调。3 .计算书参考标准3.1、 总体要求根据具体的施工方案对临时结构进行工况分析,分别计算结构 在各工况下的强度、刚度及稳定性情况,保证结构满足现行规范或 规定的要求。对复杂的结构分析建议采用MlDAS有限元软件,对简 单的结构建议直接手算并附计算公式及简图。计算模型随同计算资 料同时上报。3.2、 计算原则3.2.1、 荷载临时结构按照承载能力极限状态法设计,采用基本组合即静荷 载作用的设计值效应和动荷载作用的设计值效应相组合,其效应组 合表塾式/jisji + rDjsDjz=lj=l式中:S二一一效应组合设计值;一一第i个静荷载作用的设计值;%第j个动荷载作用的设计值;第i个静

5、荷载作用效应分项系数(大小待定);上一一第j个动荷载作用效应分项系数(大小待定);3.2.2、 材料设计强度钢材强度设计值采用现行钢结构设计规范上规定; 混凝土强度设计值采用现行混凝土结构设计规范上规定;木结构强度设计值采用现行木结构设计规范上规定; 其他材料强度设计值采用相应现行规范规定值。3.3、 计算书内容要求3.3.1、 内容应包含以下基本要素:(1)计算依据:a.设计资料,b.规范及行业标准,c.其它资料。(2)工程概况:a.文字描述,b.主要结构布置图。(3)方案综述:a.文字描述,b.工艺流程图。(4)设计参数:a.材料规格型号参数表,b.材料强度设计值 表,c.允许挠度表,c.

6、荷载分项系数表。(5)整体工况分析:a文字描述分工况情况,b.各工况分别 计算分析。(6)局部分析:a.文字描述,b.结构计算分析。3.3.2、 整体各工况计算分析应包括以下内容:(1)本工况描述。(2)结构计算模型:a.结构计算模型图,b.结构单元类型及 数量;边界条件;荷载类型及取值情况。(3)变形分析结果:a.根据分析目的取舍分析结果,b.与允 许值比较得出结论(允许值待定)。(4)内力分析结果:a根据分析目的取舍分析结果,b与允 许值比较得出结论。(5)应力分析结果:a.分别提取弯曲应力和剪切应力,b.与 允许值比较得出结论(允许值待定)。(6)反力分析结果:a.根据分析目的取舍分析结

7、果,b.与允 许值比较得出结论。(7)稳定性分析:a.屈曲模态分析,b.抗倾覆稳定性分析,C .抗滑稳定性分析。3.3.3、 局部计算分析内容参考整体分析内容:以上计算结果不是必备内容,根据实际情况取舍。3.4、 计算书格式要求3.4.1、 计算书外形尺寸以A4本为准。装订顺序为:封面、目 录、内容。3.4.2、 文字排版的字号、行距、字距的大小,以版面清晰、 容易辨识和阅读为原则,一般可参照下面要求进行排版:章和节的 题名用宋体加黑,字号分别用3号和4号;文章段落内容用小四号 宋体字,行间距不小于三分之二字高度;正文中标题一律左顶格。3. 4. 3、正文按章节编号。三级以上按如下规则编号:1

8、、2、3 (一级编号),1. 1、L 2、L 3(二级编号),L L 1、LL 2、LL 3 (三级编号),三级以下按如下规则编号:(1)、(2)、(3)(四 级编号);、(五级编号);a、b、c(六级编号)。3. 4. 4、图表全文统一按顺序标号,如:图1、图2、图3, 表1、表2、表3o附表L仅供参考样表样表1材料设计参数序号材料规格材质容重(KNm3)备注1钢板厚 20mmQ23578.5基座、加强板等4钢绞线19x15.2R186078.5梁体预应力7工字钢125aQ23578.5端横扁担梁10混凝土C4025钢管混凝土样表2钢材设计强度值(N/mn?)钢材抗拉、抗压、 抗弯抗剪承压型

9、号厚度或直径(mm)Q2351621512532516-4020512040-6020011560-100190HO说明:设计强度按钢结构设计规范GB50017-2003取值。样表3混凝土强度设计值及弹性模量(Nmm2)C30C40C50抗压强度17.523.028.5抗拉强度1.752.152.45弹性模量3.00E+043.25E+043.45E+04说明:设计强度按公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)取值。样表4设计荷载分项系数序号荷载类别安全系数1静荷载1.22动荷载1.42 .标准图框中铁娟臬团前公司IXXX项目部I ISWTi rw ranWl TWT

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 办公文档 > 统计图表

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1
