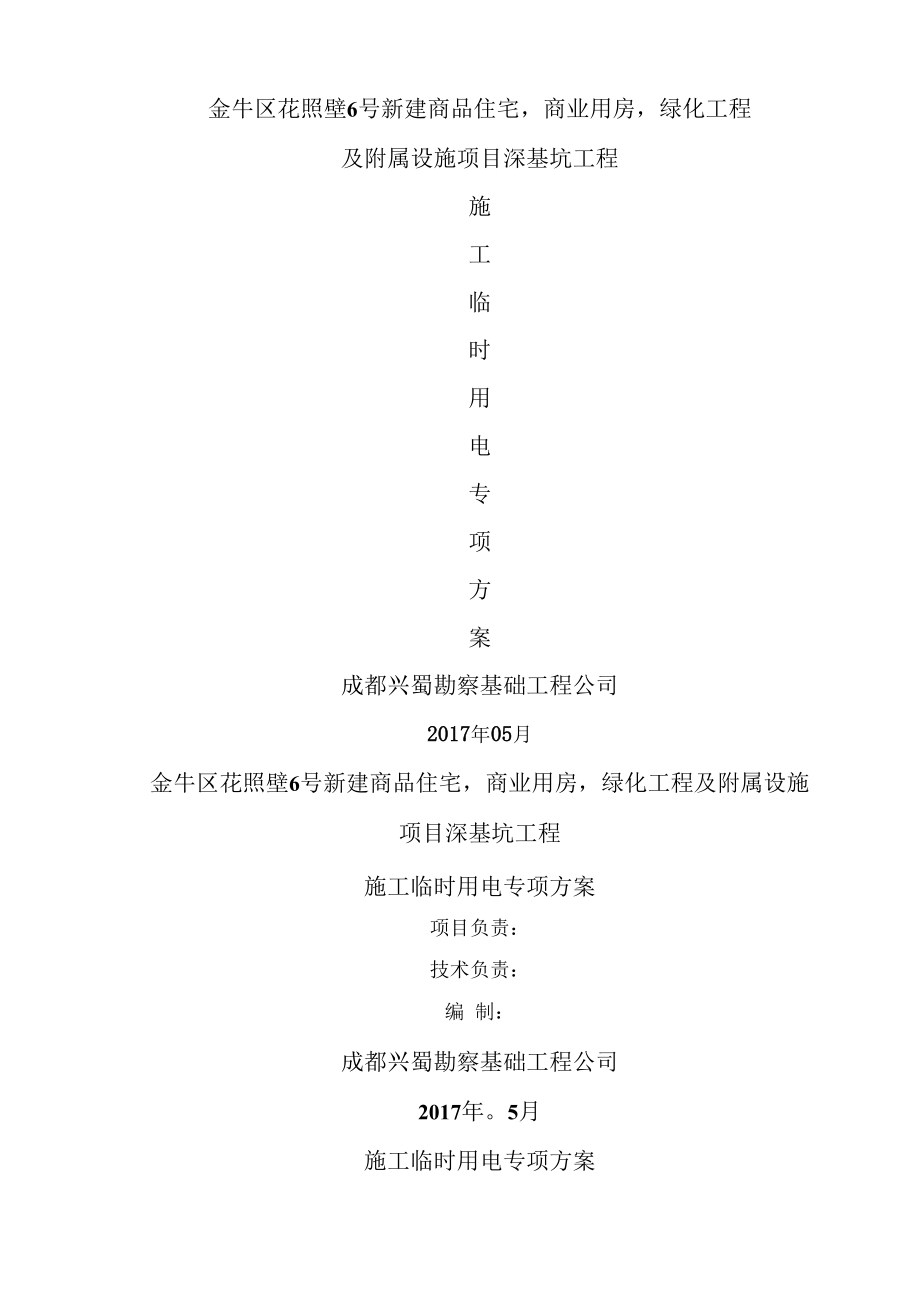

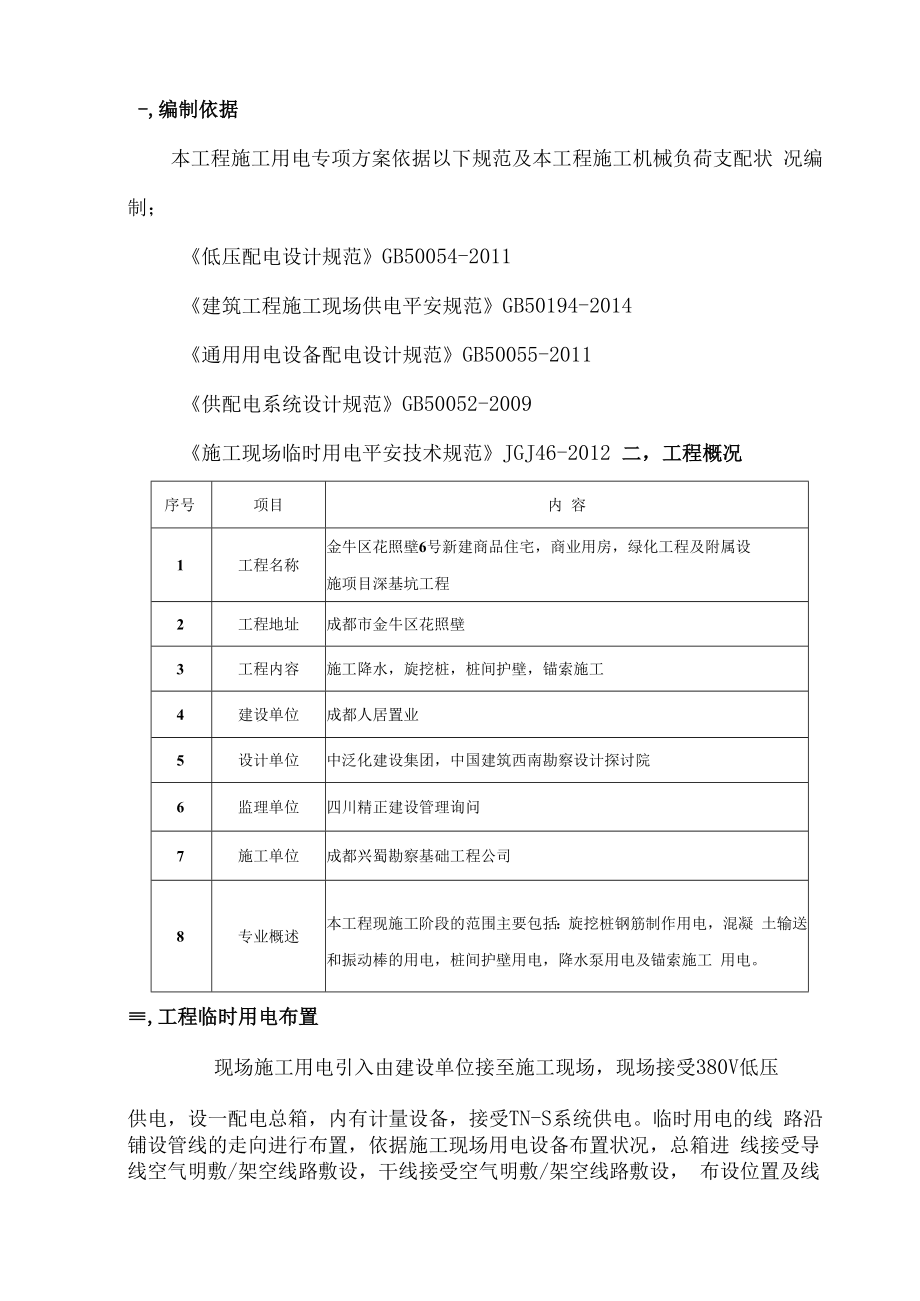

1、金牛区花照壁6号新建商品住宅，商业用房，绿化工程及附属设施项目深基坑工程施工临时用电专项方案成都兴蜀勘察基础工程公司2017年05月金牛区花照壁6号新建商品住宅，商业用房，绿化工程及附属设施项目深基坑工程施工临时用电专项方案项目负责：技术负责：编 制：成都兴蜀勘察基础工程公司2017年。5月施工临时用电专项方案-,编制依据本工程施工用电专项方案依据以下规范及本工程施工机械负荷支配状 况编制；低压配电设计规范GB50054-2011建筑工程施工现场供电平安规范GB50194-2014通用用电设备配电设计规范GB50055-2011供配电系统设计规范GB50052-2009施工现场临时用电平安技术
2、规范JGJ46-2012 二，工程概况序号项目内 容1工程名称金牛区花照壁6号新建商品住宅，商业用房，绿化工程及附属设施项目深基坑工程2工程地址成都市金牛区花照壁3工程内容施工降水，旋挖桩，桩间护壁，锚索施工4建设单位成都人居置业5设计单位中泛化建设集团，中国建筑西南勘察设计探讨院6监理单位四川精正建设管理询问7施工单位成都兴蜀勘察基础工程公司8专业概述本工程现施工阶段的范围主要包括：旋挖桩钢筋制作用电，混凝 土输送和振动棒的用电，桩间护壁用电，降水泵用电及锚索施工 用电。,工程临时用电布置现场施工用电引入由建设单位接至施工现场，现场接受380V低压供电，设一配电总箱，内有计量设备，接受TN-

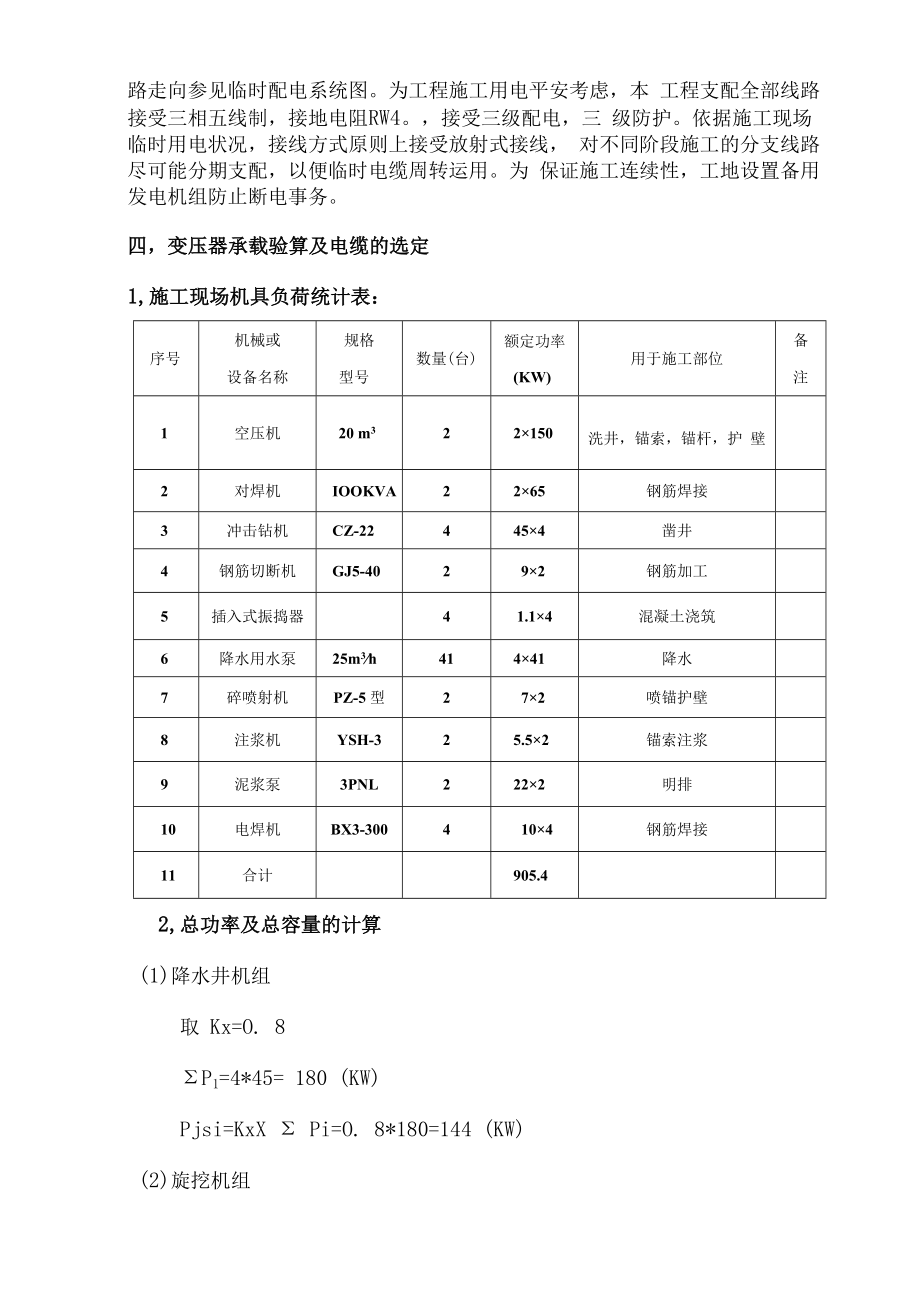

3、S系统供电。临时用电的线 路沿铺设管线的走向进行布置，依据施工现场用电设备布置状况，总箱进 线接受导线空气明敷/架空线路敷设，干线接受空气明敷/架空线路敷设， 布设位置及线路走向参见临时配电系统图。为工程施工用电平安考虑，本 工程支配全部线路接受三相五线制，接地电阻RW4。，接受三级配电，三 级防护。依据施工现场临时用电状况，接线方式原则上接受放射式接线， 对不同阶段施工的分支线路尽可能分期支配，以便临时电缆周转运用。为 保证施工连续性，工地设置备用发电机组防止断电事务。四，变压器承载验算及电缆的选定1,施工现场机具负荷统计表：序号机械或设备名称规格型号数量(台)额定功率(KW)用于施工部位备
4、注1空压机20 m322150洗井，锚索，锚杆，护 壁2对焊机IOOKVA2265钢筋焊接3冲击钻机CZ-224454凿井4钢筋切断机GJ5-40292钢筋加工5插入式振捣器41.14混凝土浇筑6降水用水泵25m3h41441降水7碎喷射机PZ-5 型272喷锚护壁8注浆机YSH-325.52锚索注浆9泥浆泵3PNL2222明排10电焊机BX3-3004104钢筋焊接11合计905.42,总功率及总容量的计算(1)降水井机组取 Kx=O. 8P1=4*45= 180 (KW)Pjsi=KxX Pi=O. 8*180=144 (KW)(2)旋挖机组取 Kx=O.8P2=130+18+4. 4+4
5、4+40=236. 4 (KW)Pjs2=KxXZP2=O. 8*236. 4=189. 12 (KW)(3)护壁锚索(锚杆)组取 Kx=O.8 P3=300+14+44+20=378(KW)Pjs3=Kx X P3=O. 8*378=302. 4 (KW)(4)降水组取 Kx=O.8P.1=41*4=164 (KW)Pjs4=KxX P4=O. 8*164=131. 2 (KW)(5)照明，办公设备取 Kx=O. 6P=15+0. 9+10=25.9 (KW)Pjs5=KxX P5=O. 625. 9=15. 54 (KW)计算总功率：取Kx总二0.9PjSl 总二KX PjsI=O. 9*
6、 (144+189. 12+302. 4+131. 2+15, 54) =704.1 (KW)计算总用电量：取cos 值为0. 75P=l. 1* (PjS 电动cos+ Pjs；办公)=1. l*704. 1/0. 75+15. 54)=1049. 8 (KVA)式中KX表示单组设备机组的最大负荷不会同时出现的同期系数。PjsI表示单组总有功率计算负荷。 PI表示单组总功率负荷。P表示供电设备需要的总容量COS 表示电动机平均功率因数，本公式取0.75依据以上计算结果可知，建设单位供应IlOoKVA变压器分别满足总配 系统要求。3,配电电缆的选用(1)支配到降水井机组电缆的选用1),计算工作
7、电流IjS 分 I = PjS 分 1 / ( J3*U 额 COS )= 144 / (1. 732*0. 38*0. 8)=273. 5 (A)IjS分I表示电源计算电流PjS分I表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果，查表选用LJ-120电缆线长期允许电流为310A大于273. 5A能满足用电要求。3),缆电压损失验算 U%= PJSi 总*L(C*S)= 144*0, 9*0. 5/(50*120)=1. 08% U%电压损失L一线路长度(KM)此处取0.2KMC计算系数铝芯，取50S一电缆截面积(mm2)电缆电压损失小于5乐
8、满足要求。(2),支配到旋挖机组电缆的选用1),计算工作电流IjS 分 2=Pjs 分2/ ( J3*U 额 COS )= 189. 12 / 1. 732*0. 38*0, 8=359.18 (A)I js 分2一-一表示电源计算电流PjS分2表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果，查表选用LJ-185电缆线长期允许电流为425A大于359.18A能满足用电要求.3),缆电压损失验算 U%= PJSi 总*L(C*S)= 189.12*0. 9*0. 5/(50*185)二0 92% U%电压损失L一线路长度(km)此处取0.5km
9、C一计算系数铝芯，取50s一电缆截面积(mm2)电缆电压损失小于5%,满足要求。(3),支配到护壁锚索(锚杆)组电缆的选用1),计算工作电流IjS 分 2=Pjs 分2/ ( J3*U 额 COS )=302. 4/ 1. 732*0. 38*0. 8=574. 3 (A)IjS分2表示电源计算电流PjS分2表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果，查表选用LJ-240电缆线长期允许电流为610A大于574. 3A能满足用电要求.3),缆电压损失验算 U%= PJSi 总*以(OS)= 574. 3*0. 9*0. 5/(50*240)
10、=2. 15% U%电压损失L一线路长度(KM)此处取0. 1 KMC一计算系数铝芯，取50S电缆截面积(画2)电缆电压损失小于5%,满足要求。(4),支配到降水组电缆的选用1),计算工作电流IjS 分 2=Pjs 分2/ ( J3*U 额 COS )= 131. 2 / 1. 732*0. 38*0. 8=249. 17 (A)I js 分2一-一表示电源计算电流PjS分2表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果,查表选用LJ-120电缆线长期允许电流为310A大于249. 17A能满足用电要求.3),缆电压损失验算 U%= PJSi
11、 总*L(C*S)= 131.12*0. 9*0. 8/(50*120)=1. 57% U%电压损失L一线路长度(km)此处取0.8kmC计算系数铝芯，取50S电缆截面积(Him?)电缆电压损失小于5%,满足要求。(5),支配到照明，办公设备组上电缆的选用1),计算工作电流I js 分 4 PjS 分 4/ (J3*lC0S6)= 15. 54 / 1. 732*0. 38*0. 8=29. 5 (A)I js 分 4 一一一表示电源计算电流PjS分4表示配电箱内各回路计算功率Iba表示额定电压COS 表示功率因素取0. 8(2),电缆选用依据计算结果，查表选用LJ-75电缆线长期允许电流为5
12、5A大于29.5A能满足用电要求。(3),电缆电压损失验算 U%= PjSiMIV(OS)=15. 54*0. 9* 0.2/(50*75)= 0.08% U%电压损失L一线路长度(KM)此处取0.2KMC计算系数铝芯，取50S电缆截面积(mn?)电缆电压损失小于5%,满足要求。四，绘制临时供电总平面图临时供电总平面布置图五，平安用电技术措施平安用电技术措施包括两个方面的内容：一是平安用电在技术上所 实行的措施；二是为了保证平安用电和供电的牢靠性在组织上所实行的 各种措施，它包括各种制度的建立，组织管理等一系列内容。平安用 电措施应包括下列内容：1,平安用电技术措施（1）,爱惜接地是指将电气设
13、备不带电的金属外壳和接地极之间做牢靠的电气连 接。它的作用是当电气设备的金属外壳带电时，假如人体触及此外壳时, 由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地， 而流经人体的电流很小。这时只要适当限制接地电阻（一般不大于4。）， 就可削减触电事故发生。但是在TT供电系统中，这种爱惜方式的设备外 壳电压对人体来说还是相当紧急的。因此这种爱惜方式只适用于供电 系统的施工现场，按规定爱惜接地电阻不大于4 Q。（2）,爱惜接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳 和供电系统中的零线或专用零线直接做电气连接，称为爱惜接零。它的 作用是当电气设备的金属外壳带电时，短路电
14、流经零线而成闭合电路， 使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般 大于额定电流的几倍甚至几十倍，这样大的单相短路将使爱惜装置快速 而精确的动作，切断事故电源，保证人身平安。其供电系统为接零爱惜 系统，即TN系统，TN系统包括TN-C, TN-C-S, TN-S三种类型。本工程 接受TN-S系统。TN-S供电系统。它是把工作零线N和专用爱惜线PE在供电电源处严 格分开的供电系统，也称三相五线制。它的优点是专用爱惜线上无电流, 此线特地承接故障电流，确保其爱惜装置动作。应当特别指出，PE线不 许断线。在供电末端应将PE线做重复接地。施工时应留意：除了总箱处，其它各处均不得把N线和PE线连接， PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过 工作电流。PE线也不得进入漏电爱惜器且必须由电源进线零线重复接地 处或总漏电爱惜器电源侧
