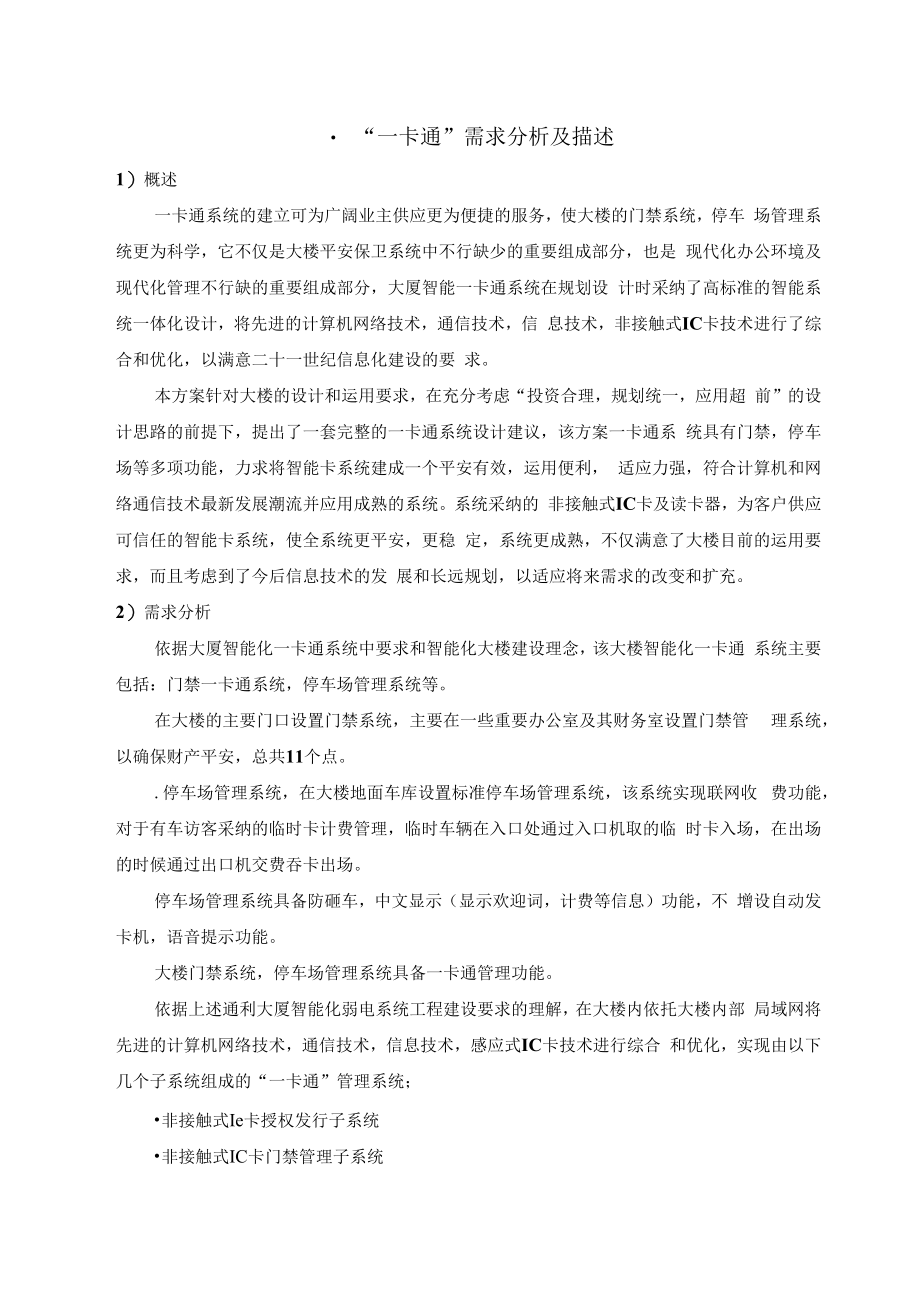

1、 “一卡通”需求分析及描述1)概述一卡通系统的建立可为广阔业主供应更为便捷的服务,使大楼的门禁系统,停车 场管理系统更为科学,它不仅是大楼平安保卫系统中不行缺少的重要组成部分,也是 现代化办公环境及现代化管理不行缺的重要组成部分,大厦智能一卡通系统在规划设 计时采纳了高标准的智能系统一体化设计,将先进的计算机网络技术,通信技术,信 息技术,非接触式IC卡技术进行了综合和优化,以满意二十一世纪信息化建设的要 求。本方案针对大楼的设计和运用要求,在充分考虑“投资合理,规划统一,应用超 前”的设计思路的前提下,提出了一套完整的一卡通系统设计建议,该方案一卡通系 统具有门禁,停车场等多项功能,力求将智
2、能卡系统建成一个平安有效,运用便利, 适应力强,符合计算机和网络通信技术最新发展潮流并应用成熟的系统。系统采纳的 非接触式IC卡及读卡器,为客户供应可信任的智能卡系统,使全系统更平安,更稳 定,系统更成熟,不仅满意了大楼目前的运用要求,而且考虑到了今后信息技术的发 展和长远规划,以适应将来需求的改变和扩充。2)需求分析依据大厦智能化一卡通系统中要求和智能化大楼建设理念,该大楼智能化一卡通 系统主要包括:门禁一卡通系统,停车场管理系统等。在大楼的主要门口设置门禁系统,主要在一些重要办公室及其财务室设置门禁管 理系统,以确保财产平安,总共11个点。.停车场管理系统,在大楼地面车库设置标准停车场管理
3、系统,该系统实现联网收 费功能,对于有车访客采纳的临时卡计费管理,临时车辆在入口处通过入口机取的临 时卡入场,在出场的时候通过出口机交费吞卡出场。停车场管理系统具备防砸车,中文显示(显示欢迎词,计费等信息)功能,不 增设自动发卡机,语音提示功能。大楼门禁系统,停车场管理系统具备一卡通管理功能。依据上述通利大厦智能化弱电系统工程建设要求的理解,在大楼内依托大楼内部 局域网将先进的计算机网络技术,通信技术,信息技术,感应式IC卡技术进行综合 和优化,实现由以下几个子系统组成的“一卡通”管理系统;非接触式Ie卡授权发行子系统非接触式IC卡门禁管理子系统非接触式IC卡停车场管理系统系统基于计算机网络技
4、术和最新IC卡技术,将通利大厦管理和服务设施全面纳入 计算机综合管理系统,只用一张经过授权的智能卡,便可以通过该系统强大的软件功 能组合和完善的硬件配套设备,使大楼业主及内部工作人员可凭一张IC卡进行权限管 理,门禁出入限制,停车场管理等“一卡通”服务。3)授权发行系统在大楼中控室管理中心设置一套授权发卡管理系统,对“一卡通”系统IC卡按不 同的权限进行统一授权发行管理,实现卡片的授权发行,挂失,注销以及人事管理, 系统管理,报表分析管理等功能。4)大楼门禁管理系统对大楼的一些重要门口,数据中心机房安装门禁管理系统,共11套通过权限 的设置有效限制进出人员,保障大楼内财产免受丢失,保障大楼内资
5、料以及设备平安。 并可和监控,消防进行联动。5)停车场管理系统在停车场出口安装停车场管理系统,利用智能IC卡限制停车场出入口,业主和经 过授权人员持卡在进入停车场的读卡器刷卡后方可出入,同时业主等持卡人员每次刷 卡的具体都将实时地保存在系统中,以便查询和统计,保障停车场财产平安;对于临 时车辆在停车场入口通过入口机自动取得临时卡,临时车辆通过临时卡入场,在出场 的时候,在出口处通过临时卡收费而出场。系统具备临时卡计费系统,从而建立起对内部车辆及临时车辆的IC卡停车收费管 理系统,有效保障车辆平安。二.系统总体建设目标和设计原则1)设计依据1. 通力大厦大楼弱电系统工程技术实施纲要2. 民用建筑

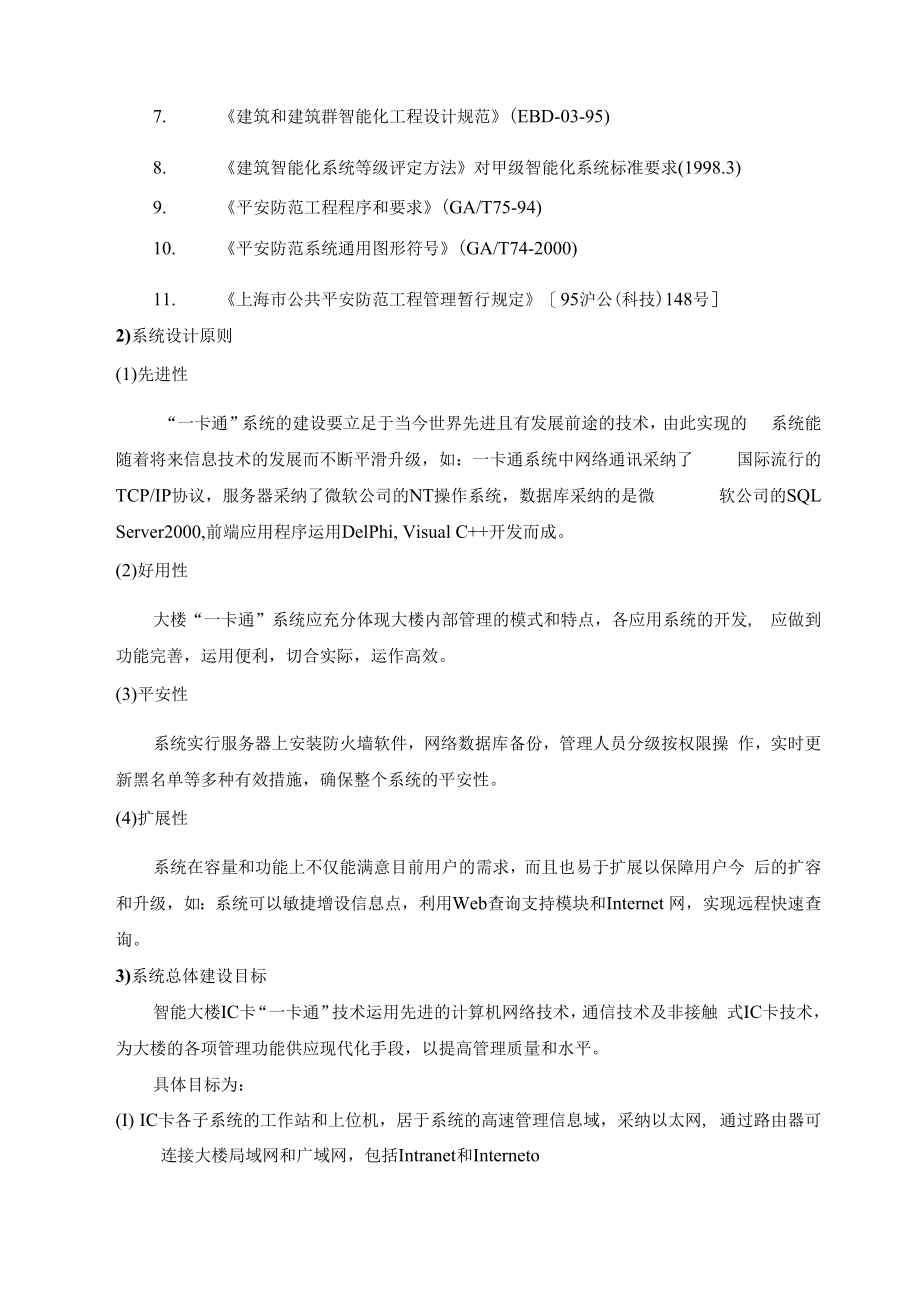

6、电气设计规范(JGJ/T16-92)3. 智能建筑设计标准(GB/T 50314-2000)4. 电气装置安装工程施工及验收规范(GBJ232-92)5. 建筑及建筑群综合布线系统工程设计规范(GB/T 50311-2000)6. 建筑及建筑群综合布线系统工程施工及验收规范(GB/T 50312-2000)7. 建筑和建筑群智能化工程设计规范(EBD-03-95)8. 建筑智能化系统等级评定方法对甲级智能化系统标准要求(1998.3)9. 平安防范工程程序和要求(GA/T75-94)10. 平安防范系统通用图形符号(GA/T74-2000)11. 上海市公共平安防范工程管理暂行规定95沪公(科
7、技)148号2)系统设计原则(1)先进性“一卡通”系统的建设要立足于当今世界先进且有发展前途的技术,由此实现的 系统能随着将来信息技术的发展而不断平滑升级,如:一卡通系统中网络通讯采纳了 国际流行的TCP/IP协议,服务器采纳了微软公司的NT操作系统,数据库采纳的是微 软公司的SQL Server2000,前端应用程序运用DelPhi, Visual C+开发而成。(2)好用性大楼“一卡通”系统应充分体现大楼内部管理的模式和特点,各应用系统的开发, 应做到功能完善,运用便利,切合实际,运作高效。(3)平安性系统实行服务器上安装防火墙软件,网络数据库备份,管理人员分级按权限操 作,实时更新黑名单
8、等多种有效措施,确保整个系统的平安性。(4)扩展性系统在容量和功能上不仅能满意目前用户的需求,而且也易于扩展以保障用户今 后的扩容和升级,如:系统可以敏捷增设信息点,利用Web查询支持模块和Internet 网,实现远程快速查询。3)系统总体建设目标智能大楼IC卡“一卡通”技术运用先进的计算机网络技术,通信技术及非接触 式IC卡技术,为大楼的各项管理功能供应现代化手段,以提高管理质量和水平。具体目标为:(I) IC卡各子系统的工作站和上位机,居于系统的高速管理信息域,采纳以太网, 通过路由器可连接大楼局域网和广域网,包括Intranet和Interneto(2)子系统工作站和现场限制点之间采纳
9、传统的限制网RS-422作为分散的限制设备, 数据采集设备之间的通信连接。(3) “一卡通”系统数据库支持ODBC访问,集成计算机IBMS可通过局域网和其建立 通讯连接,并对其数据库进行读,写访问。(4)用户获得发卡中心授权的非接触IC卡之后,可实现身份识别,电子门禁,停 车场管理等多种功能,真正做到一卡通行。三.一卡通”系统解决方案及其技术描述1)网络结构说明“一卡通”系统事实上由两部分组成:实时限制域和管理信息域。低速,实时限 制域采纳了传统的限制网RS-422作为分散的限制设备,数据采集设备之间的通信连 接;“一卡通”各子系统的工作站和服务器则位于系统IoOM带宽的管理域,通过路由 器和
10、广域网相连。2) “一卡通”系统数据流特点“一卡通”系统的数据交换方式可分为两类:(1)业务数据流:它是指“一卡通”子系统内从服务器到工作站,工作站到服务器及各工作站之间 的数据流,通过大楼局域网进行传输。“一卡通”系统的业务数据流都触发对数据库的 某种操作。由于“一卡通”系统的各个模块功能可能分布于不同的管理部门,为使这 些模块之间的数据同步和实现快速高效的WEB查询,中央数据库是必须的。同时,为 了减轻服务器的负担,又要尽量做到数据的分布式处理。这使“一卡通”系统的数据 库分为两部分:1中央数据库:位于服务器上。2本地库:运行在各管理子系统 工作站上。本地库和中央数据库之间的同步数据流有三
11、个方向:a)中央数据库一本地库;b)本地库一中央数据库; c)本地库一本地库;(2)限制数据流:工作站和其所带设备之间的限制数据称为“一卡通”的限制数据流,通过RS 一422总线进行传输。由于“一卡通”系统可能限制到数以千计的门禁,停车场限制器 等等设备,限制方式包括以下几种:a)限制本机设备;b)限制本局域网其它机器的设备;c)限制异地异网设备;这样,限制数据流有以下几个方向:a)本机f本机设备;b)本机一本局域网其它主机一设备;c)本机f本地网络一异地网络f异地主机f设备;3)软件体系架构从内部组成上看,“一卡通”软件由以下几大模块组成:(1)设备通讯模块:用于各限制主机和其所限制设备之间
12、的通讯;(2)网络通讯模块:用于各模块之间在网络上的数据通讯,基于TCP/IP协议 和socket机制。(3)中心数据库:储存“一卡通”系统全部的数据表;(4)本地数据库:储存本工作站所需的数据表;(5)数据库操作模块:对数据库操作的存储过程和触发器(位于后面);(6) Web查询支持模块:支持网络查询的模块,基于HTML机制。从功能上看“一卡通”软件由以下几部分组成:(7) 设备管理子系统:用于管理“一卡通”的全部设备,包括主机,限制设 备等等,负责设置其各种通讯参数,包括主机号,串口号,波特率等;(8) 人事管理子系统:用于“一卡通”系统所需人员,车辆资料的录入,修 改,管理和查询;(9)
13、卡片发行子系统:在“一卡通”实施的范围内进行各类授权操作;包括IC 卡发行及条码卡发行等;(10)门禁管理子系统:实现电子门锁限制,出入时间记录;(H)停车场管理系统:对大楼固定车辆和临时车辆进行IC卡或条码卡管理和 限制。4)系统软件选型综合考虑实际的运用环境,成本,可移植等因素,我们的系统软件选型如下:(1)数据库平台:采纳微软公司的SQL Server2000o(2)网络操作系统:采纳微软公司WindOWS 2000。前台应用程序:采纳DelPhi, Visual C+开发而成。(3)网络数据通讯:采纳TCP/IP协议,基于SOCket机制,运用VC+编程四.各子系统功能描述1 .授权发
14、卡管理中心发卡本着一人一卡的原则。卡片发行后,可以在“ 一卡通”实施的范围内进 y行各类授权操作,如门禁,停车,消费等等。i ,发卡系统发行两种类型卡,分为内部卡及临时卡;内部卡由持卡人长期保存且持卡 人的身份固定;临时卡用于外来人员临时持有运用,但运用完毕后应交还卡片管理处。(1) 发卡发卡模块包含内部卡发行及临时卡发行两种操作:在内部卡发行时应选中某一持卡人,通过读写器读入卡号,并输入持卡人设定的密 码,即完成发卡操作,该持卡人的全部权限自动被赋于该卡,发行卡片时,如该持卡人 已有正常持卡纪录,将不再发卡。临时卡发行时针对数据库某一特定纪录,可无限制发行,发卡完毕,由推广运用部 门管理,如
15、停车场进口处。以上IC卡含有抵押金,在发卡时自动将抵押金在执卡人充 值纪录中扣除。(2) 卡片挂失当卡片不慎丢失时,可申请挂失,挂失时须同时输入持卡人密码。临时卡不做挂失 处理。当卡片挂失,持卡人可选择是否补发新卡,新卡发行,原挂失卡中: 入新卡账户,同时扣除被挂失卡押金。(3) 卡片激活当IC卡寻回后,应在发卡中心办理激活手续,即通过读入卡号来取消挂失。也可 通知发卡中心,输入个人信息,来进行激活操作。卡片激活需要个人密码。当持卡人已领取新卡,挂失卡进行退卡处理,持卡人的储蓄账户上补回挂失卡押金。(4) 退卡在持卡人不被授权于“一卡通”网络内活动时,应通知该持卡人办理退卡手续。当持卡人必须退卡但手中无卡的状况下,其个人账户将被扣除卡片押金(持卡人的 卡片挂失状况除外)。退卡后持卡人可到财务部门进行结算。(5) 修改密码持卡人不慎遗忘密码,可凭个人证件在发卡中心更改密码。(6) 换卡IC卡因非人为损坏造成失效(不读卡),应为执卡人免费办理换卡手续,即旧卡收 回,输入新卡信息。凡是人为损坏,进行退卡操作,再补发新卡。(7) 卡类型维护用于调整卡片押金。2 .系统组成包括:发卡机,发卡管理工作站,发卡管理软件等。3 .发卡机发卡机
