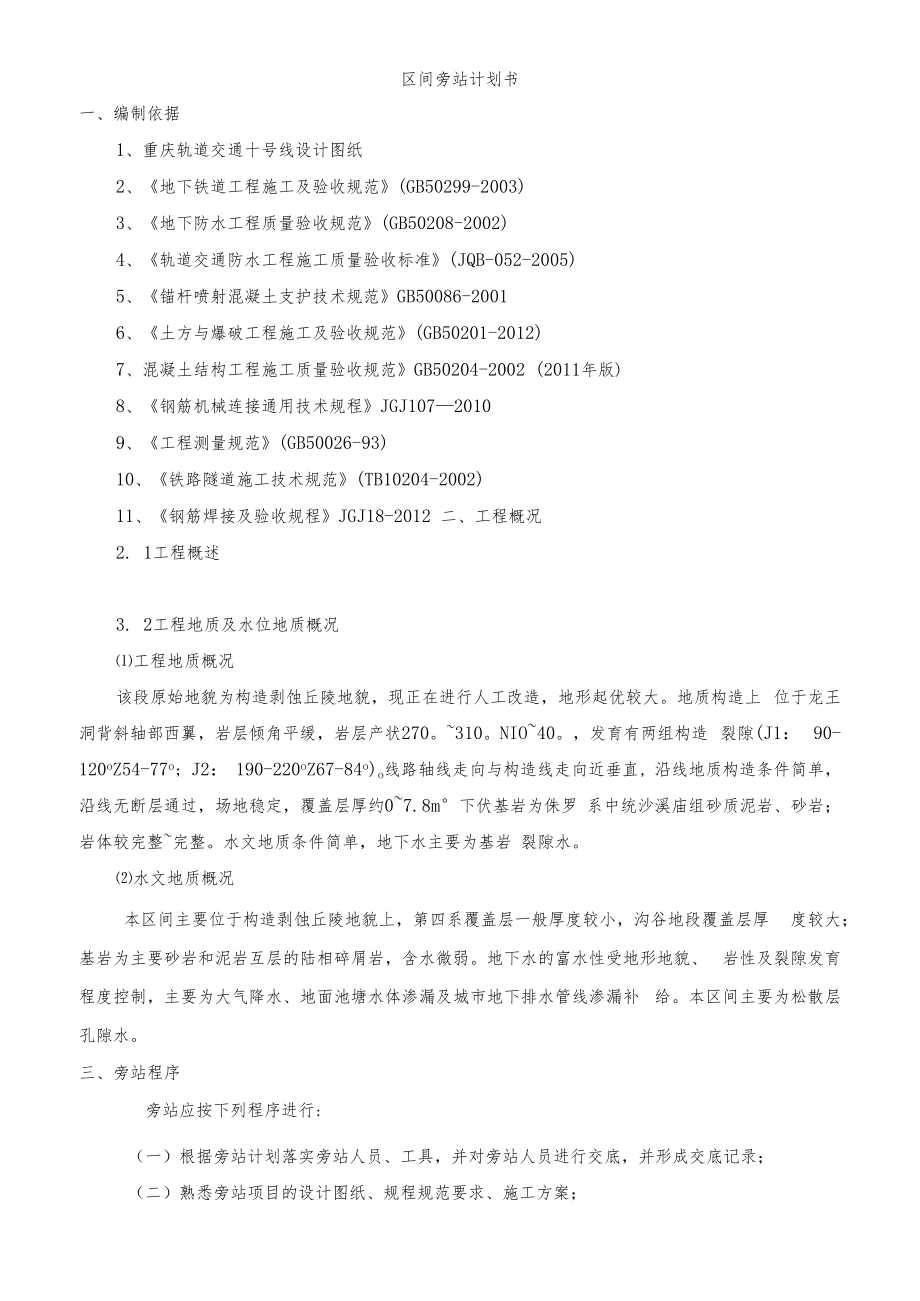

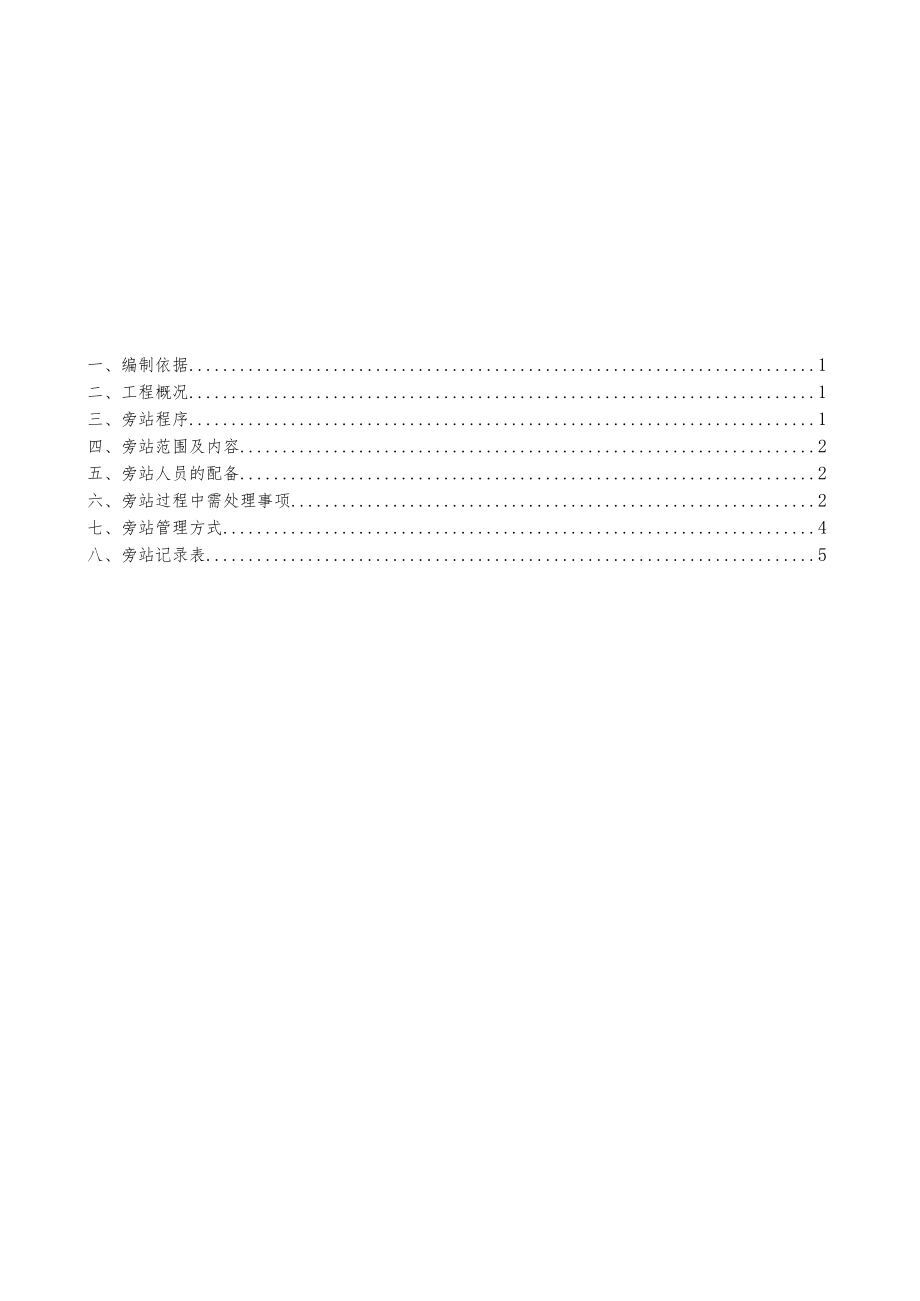

1、一、编制依据1二、工程概况1三、旁站程序1四、旁站范围及内容2五、旁站人员的配备2六、旁站过程中需处理事项2七、旁站管理方式4八、旁站记录表5区间旁站计划书一、编制依据1、重庆轨道交通十号线设计图纸2、地下铁道工程施工及验收规范(GB50299-2003)3、地下防水工程质量验收规范(GB50208-2002)4、轨道交通防水工程施工质量验收标准(JQB-052-2005)5、锚杆喷射混凝土支护技术规范GB50086-20016、土方与爆破工程施工及验收规范(GB50201-2012)7、混凝土结构工程施工质量验收规范GB50204-2002 (2011年版)8、钢筋机械连接通用技术规程JGJ

2、10720109、工程测量规范(GB50026-93)10、铁路隧道施工技术规范(TB10204-2002)11、钢筋焊接及验收规程JGJ18-2012 二、工程概况2. 1工程概述3. 2工程地质及水位地质概况工程地质概况该段原始地貌为构造剥蚀丘陵地貌，现正在进行人工改造，地形起优较大。地质构造上 位于龙王洞背斜轴部西翼，岩层倾角平缓，岩层产状270。310。NIO40。，发育有两组构造 裂隙(J1： 90-120oZ54-77o; J2： 190-220oZ67-84o)o线路轴线走向与构造线走向近垂直, 沿线地质构造条件简单，沿线无断层通过，场地稳定，覆盖层厚约07.8m下伏基岩为侏罗

3、系中统沙溪庙组砂质泥岩、砂岩；岩体较完整完整。水文地质条件简单，地下水主要为基岩 裂隙水。水文地质概况本区间主要位于构造剥蚀丘陵地貌上，第四系覆盖层一般厚度较小，沟谷地段覆盖层厚 度较大；基岩为主要砂岩和泥岩互层的陆相碎屑岩，含水微弱。地下水的富水性受地形地貌、 岩性及裂隙发育程度控制，主要为大气降水、地面池塘水体渗漏及城市地下排水管线渗漏补 给。本区间主要为松散层孔隙水。三、旁站程序旁站应按下列程序进行:（一）根据旁站计划落实旁站人员、工具，并对旁站人员进行交底，并形成交底记录；（二）熟悉旁站项目的设计图纸、规程规范要求、施工方案；（三）检查旁站项目的施工准备情况；（四）按照旁站管理内容实施

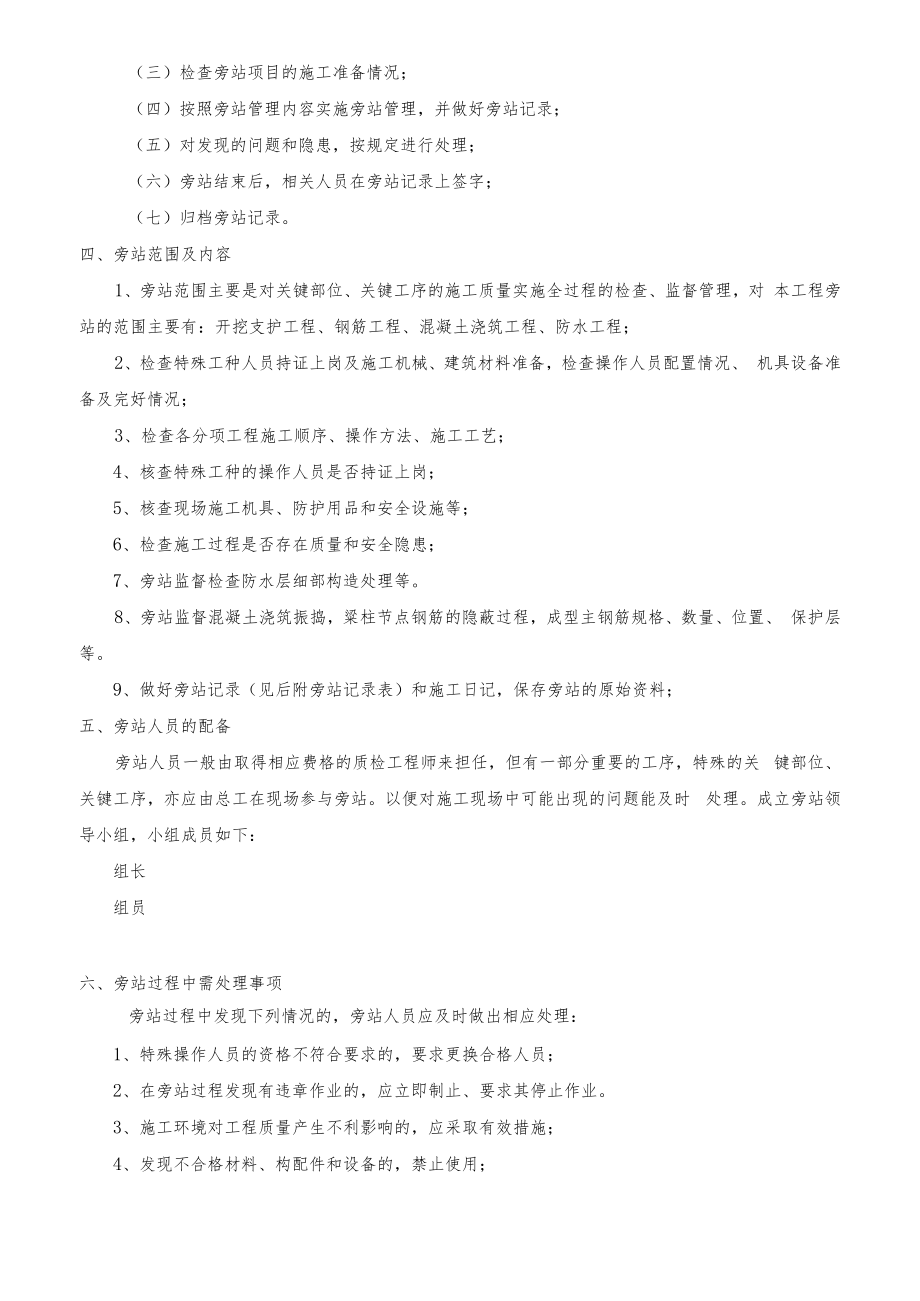

4、旁站管理，并做好旁站记录；（五）对发现的问题和隐患，按规定进行处理；（六）旁站结束后，相关人员在旁站记录上签字；（七）归档旁站记录。四、旁站范围及内容1、旁站范围主要是对关键部位、关键工序的施工质量实施全过程的检查、监督管理，对 本工程旁站的范围主要有：开挖支护工程、钢筋工程、混凝土浇筑工程、防水工程；2、检查特殊工种人员持证上岗及施工机械、建筑材料准备，检查操作人员配置情况、 机具设备准备及完好情况；3、检查各分项工程施工顺序、操作方法、施工工艺；4、核查特殊工种的操作人员是否持证上岗；5、核查现场施工机具、防护用品和安全设施等；6、检查施工过程是否存在质量和安全隐患；7、旁站监督检查防水层

5、细部构造处理等。8、旁站监督混凝土浇筑振捣，粱柱节点钢筋的隐蔽过程，成型主钢筋规格、数量、位置、 保护层等。9、做好旁站记录（见后附旁站记录表）和施工日记，保存旁站的原始资料；五、旁站人员的配备旁站人员一般由取得相应费格的质检工程师来担任，但有一部分重要的工序，特殊的关 键部位、关键工序，亦应由总工在现场参与旁站。以便对施工现场中可能出现的问题能及时 处理。成立旁站领导小组，小组成员如下：组长组员六、旁站过程中需处理事项旁站过程中发现下列情况的，旁站人员应及时做出相应处理：1、特殊操作人员的资格不符合要求的，要求更换合格人员；2、在旁站过程发现有违章作业的，应立即制止、要求其停止作业。3、施工

6、环境对工程质量产生不利影响的，应采取有效措施；4、发现不合格材料、构配件和设备的，禁止使用；5、对施工过程中出现的较大质量问题和安全隐患，旁站人员应立即上报项目总工和项目 经理，并采用文字、影像等方式予以记录。6、发现有重大危险的，要立即制止作业，并立即电话通知项目总工和项目经理到现场查 看，并采取有效的措施。7、发现施工过程与规范、标准、要求不相符的，现场要求施工队伍进行整改，并形成文 字性记录。8、发现不按照安全技术操作规程进行施工的，要求工人停止施工，并通知施工队负责人, 到现场进行安全教育。9、在以下主要工序施工过程中发现如下问题时要进行现场纠正并立即进行整改。9. 1开挖支护施工9.

7、1.1钢拱架三面没有焊接的要进行补焊，钢拱架间距不符合设计要求的。9. L 2支护材料未使用设计材料的，立即进行调整。9. L 3钢拱架基底未置于坚硬岩石的，立即整改。9. 1.4喷舲过程不规范，产生空洞的。9.1. 5锚杆施工不符合规范要求的。9. 1.6钢拱架垂直度，平面翘曲度不符合规范要求的。9. 2钢筋工程9. 2.1钢筋间距不符合设计要求的。9.2. 1钢筋层间距、长度不符合设计要求的。9. 2. 3钢筋保护层厚度不符合设计要求的。9. 2. 4钢筋弯曲位置尺寸不符合设计要求的。9. 2. 5钢筋整体轮廓尺寸不符合设计要求的。9. 2. 6钢筋机械连接或焊接不符合规范要求的。9. 2

8、.7其它不符合规范规定要求的情况9.3防水工程9. 3.1两层防水搭接宽度小于规范要求的。9. 3.2防水层甩槎高度不符合规范要求的。9. 3. 3防水层基础没有进行处理，开始进行防水施工的。9.3.4焊接方法不正确的、卷材接缝错槎满足不了规范要求的。9. 3. 5防水板厚度等质量指标不符合设计要求的。10. 3. 6防水板钉挂指标不符合设计要求的。11. 3. 7其它不符合规范规定要求的情况。12. 4混凝土工程13. 4.1混凝土坍落度不符合设计要求的。14. .2振捣方式不对，振捣时间把握不准确的。15. .3浇筑的方式不符合规范要求，及容易产生离析、石子堆积、灰浆上浮等情况16. .4

9、混凝土拆模时间过早、拆模后不能及时进行养护的。17. .5混凝土因故未能及时浇筑，放置时间过长的。18. 4. 6其它不符合规范规定要求的情况。七、旁站管理方式1 . 一般采用现场管理、检查的方式。具体方法是：一是目测一一凭经验用视觉观测 其施工质量；二是实测一一采用线垂吊、直尺量、器具卡；三是抽验一一采用测试仪器 或设备等检测手段，对实物抽样检验，以判断施工质量。2 .旁站管理工作为质量控制手段之一，必须与巡视、平行检查等方法综合运用。3 .发现质量和安全隐患，除督促施工现场及时整改外，还及时向项目总工、项目经 理汇报。4 .项目旁站机构根据本工程项目类型、规模和特点，对涉及结构安全的重点部

10、位和 工序隐蔽工程和施工中发现的质量安全问题作音像资料应准确、完整和真实。5 .旁站工作前的方法为三查二问一核对。所谓三查，一查交底记录，二查仪器、设 备、工具、备用材料等，三查人员及组织。目的是确认仪器、设备工作正常，所需工具 和备用材料已齐备，操作人员持证上岗，人员有组织、有带班，技术人员已到岗。通过 三查掌握关键部位、关键工序的施工准备情况。保证组织上能够应对施工现场的整改或 应急措施。所谓二问，一问一线操作工人交底内容，了解交底是否已完成三级交底，落 实到了班组；二问施工技术文件有关内容，以保证施工资料的及时、真实和可靠，保证 施工试件等条件可靠。一核对则是指核对施工前必须办理的手续是

11、否齐全，是否满足程 序要求。当通过三查二问一核对发现不具备或部分不具备施工条件时，旁站人员有权延 迟进行施工作业。6 .旁站工作中的方法为一核查三监督，以及处置、获取原始资料。一核查是指核查 进场用于工程实体的材料是否与设计文件及报验资料相吻合，凡不相吻合的，旁站人员 必须立即报告项目总工，由项目总工决定暂停施工或采用何种应急措施，并据项目总工 决定进行紧急处置。三监督是指现场跟班监督关键部位、关键工序的施工执行工程建设 强制性标准情况，监督施工现场作业是否满足合格工程验收标准。如果监督过程中发现 问题，旁站人员有权不经报告进行处置，并务必留下原始资料。处置是对施工现场发生 的各种异常情况作出

12、明确的处理意见，并监控处理过程，只要存在异常情况。7 .为了现场及时处置和留原始资料的需要，对旁站工作必须配工具袋和相应的设 备。旁站人员必须随身携带笔和文件夹，文件夹内除旁站记录表外，还有相关的技术文 件和工作记录用表。作记录按时间顺序记录，不论是否正常施工.都要记下每一时间段 所处的施工位置和进度。如旁站时间很长，必须进行旁站工作交接时，要将工作记录办 理移交，转交下一旁站监理人员，以保证某一关键部位、关键工序记录内容的完整和连 续。8 .旁站人员还应随身携带与旁站内容相关的必要检查工具，以量化所监督情况。当 出现异常情况，检查工具尚不能说明问题的，还应选择录音、录像、摄像等任何一种形 式

13、，进行现场实录。旁站工作结束，立及时填报旁站记录表，各方及时签字认可，本次 旁站工作方视为结束。出现整改的、有处理措施的、存在问题的都要如实记录在案，作 为质量信息的重要组成部分留存归档。八、旁站记录表开挖支护旁站记录表表1旁站记录编号工程名称日期及气候年 月日天气：气温：旁站的部位或工序：混凝土浇筑旁站开始时间：年 月 日AM/PM时分旁站结束时间： 分年 月曰AM/PM时施工情况：1、施工环境是否对工程质量产生不利影响：不产生产生是否允许作业：2、现场安全状态和应急措施是否允许作业：是不许措施：3、舲种类和设计参数：商舲：是不是强度：C_坍落度：_至_Cm驻站监理签字：有 未是否使用不合格

14、材料、构配件：未是清退情况：开挖质量是否符合要求：符合不符合口改正情况：4、违反强制性条文：不违反违反5、试验情况：试验员J硅试件的组数,其中：标养同条件抗渗28d6、完成工程量：是否全部确认：是口不是口扣减量：7、施工记录：检查硅开盘鉴定配合比通知单及送料单是否符合设计要求：是不 是喷硅开始时间结束是否连续进行：是口不是口钢拱架间距、尺寸及安装质量情况：喷跄实际厚度及方量：8、其他：旁站情况：1、质检员人、专职安全员人，资质是否符合要求：是口不是口要求更换情况：2、特殊工种的操作人员：混凝土浇筑人、电工人、焊工人,其他：人，抽查持证情况：3、旁站记录：上道工序检查：合格不合格措施：有无其他异

15、常现象：无口有：4、其他：发现问题：处理意见：备注：质检员（签字）：年 月 日旁站人员（签字）：年 月 日表2旁站记录编号工程名称日期及气候年 月日天气：气温：旁站的部位或工序：防水施工旁站开始时间：年 月 日AM/PM时分旁站结束时间： 分年 月曰AM/PM时防水结构施工旁站记录表施工情况：1、施工环境是否对工程质量产生不利影响：不产生产生是否允许作业：2、现场安全状态和应急措施是否允许作业：是不许措施：3、防水材料的种类和特性：是否使用不合格材料、构配件、机具：未是清退情况：4、违反强制性条文：不违反违反E5、试验情况：6、完成工程量：是否全部确认：是不是口扣减量：7、施工记录：止水材料种类布设是否符合要求：是不是措施：防水板加
