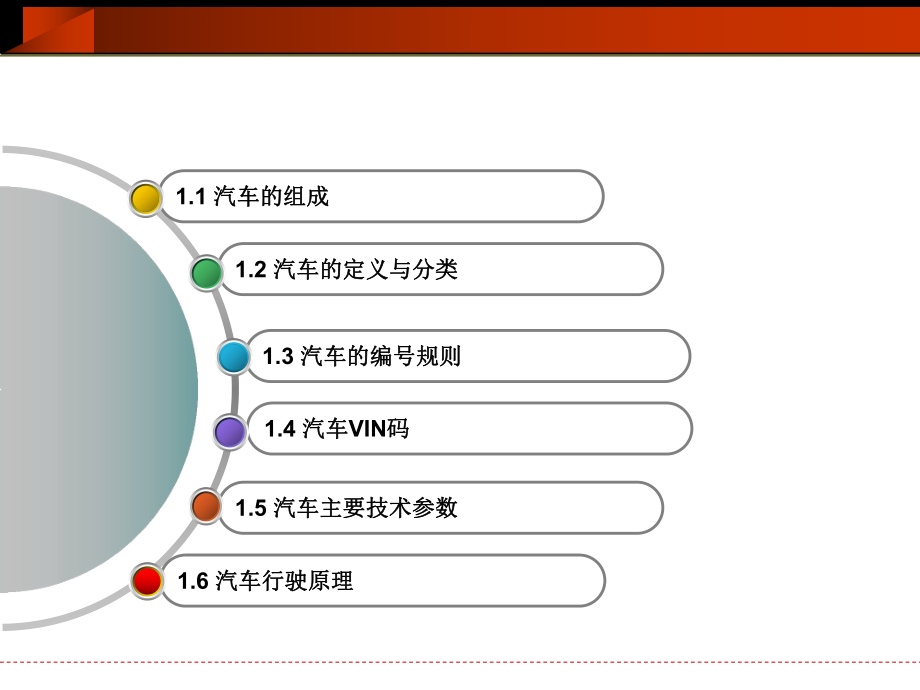

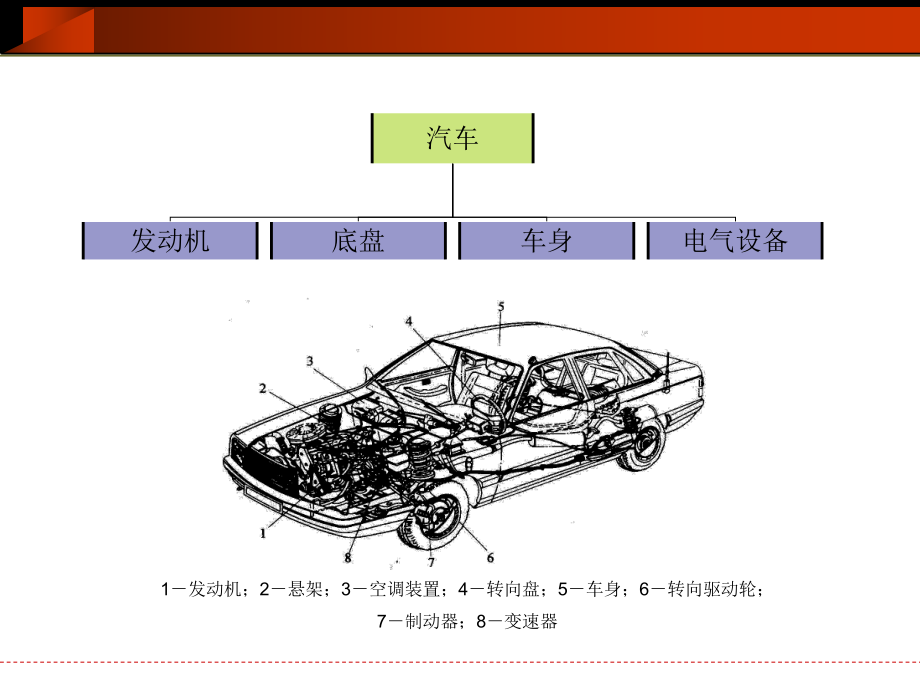

1、 Copyright2003 by ART-COM PTART-COM PT All Rights ReservedARTCOM PT www.art-com.co.kr1汽车工程学院汽车工程学院第一章第一章 汽车基础知识汽车基础知识1.5 汽车主要技术参数汽车主要技术参数1.4 汽车汽车VIN码码1.3 汽车的编号规则汽车的编号规则1.2 汽车的定义与分类汽车的定义与分类1.1 汽车的组成汽车的组成1.6 汽车行驶原理汽车行驶原理汽车发动机底盘车身电气设备1发动机；2悬架；3空调装置；4转向盘；5车身；6转向驱动轮；7制动器；8变速器 发动机动力装置 作用是使供入其中的燃料燃烧而发出动力 形
2、式：往复活塞式内燃机 组成：1.1 汽车的组成曲柄连杆机构配气机构燃料供给系冷却系润滑系点火系（汽油发动机用）起动系 底盘 组成：传动装置、行驶和控制装置1、传动装置 功用：将发动机输出的动力传给驱动车轮的装置 组成：离合器、变速器、 传动轴、驱动桥、 主减速器、 差速器等1.1 汽车的组成2、行驶和控制装置 将汽车各总成及部件连接成一个整体、起到支承全车并保证汽车正常行驶的装置。 包括制动器、转向器、悬架、车轮等部件 图1-4 悬架图1-5 转向系图1-6 制动系1.1 汽车的组成 车身形成驾驶员和乘客乘坐空间的装置、也是存放行李等物品的工具 。要求：既要为驾驶员提供方便的操作条件，又要为乘
3、客提供舒适的环境；既要保护全体乘员的安全，又要保证货物完好无损 。组成： 本体 内外装饰 车身附件1.1 汽车的组成图1-7 车身 电气设备 组成：电源、发动机点火系（汽油机）和起动系、照明和信号装置、空调、仪表和报警系统以及辅助电器等1.1 汽车的组成图1-8 发动机电气图1-9 车身电气1.2 汽车的定义与分类一、汽车定义由指动力驱动，具有四个或四个以上车轮的非轨道无架线承载的车辆，主要用于：载运人员和/或货物；牵引载运人员和/或货物的车辆；特殊用途。二、汽车类型1.按用途分乘用车乘用车汽车汽车商用车商用车1.2 汽车的定义与分类 (原)中国汽车分类标准将汽车按用途分为8类: （1）轿车
4、具有29个座位 ，可按发动机排量分（2）客车 具有9个以上座位，客车可分为单车和铰接式、单层和双层式客车等。客车可按车身长度分级 类型微型普通型中级中高级高级发动机排量/L1.01.01.61.62.52.54.04.0类型微型轻型中型大型特大型车身长度/m3.53.577.10101212(铰接式)1012(双层)（3）载货汽车 可按其总质量分级（4）越野汽车 可按其总质量分级（5）自卸汽车 类型微型轻型中型重型总质量/t1.81.866.1414类型轻型中型重型总质量/t5.05.013131.2 汽车的定义与分类（6）牵引汽车 分为半挂牵引汽车和全挂牵引汽车两种。 图1-11 半挂牵引车
5、及挂车图1-12 全挂牵引车及挂车1.2 汽车的定义与分类（7）专用汽车 专用汽车是用于完成特定作业任务的、根据特殊的使用要求设计或改装而成的汽车1.2 汽车的定义与分类（8）半挂车 半挂车是指由半挂牵引车牵引、其部分质量由牵引车承受的挂车。按厂定最大总质量分级 1.2 汽车的定义与分类类型轻型中型重型超重型总质量/t7.17.119.519.53434表1-5 半挂车的分级1.2 汽车的定义与分类2.按动力装置分汽油发动机车辆；柴油发动机车辆；混合动力车辆；电动车辆；燃料电池复合动力车辆3.按发动机和驱动桥在汽车上的位置分：FF(发动机前置前轮驱动车辆)；FR(发动机前置后轮驱动车辆)；MR
6、(发动机中置后轮驱动车辆)；4WD(4轮驱动)编号标准： GB941788汽车产品型号编制规则 a b c d e1.3 汽车的编号规则首部 中部 尾部a-企业名称代号 b-车辆类别代号 c-主参数代号 d-产品序号 e-企业自定代号 首部 由两个汉语拼音字母组成，是企业名称代号 例如：CA中国第一汽车集团公司 BJ北京汽车公司 中部 中部4位阿拉伯数字代号的含义1.3 汽车的编号规则 尾部 尾部分为两部分： 前部分由汉语拼音字母组成，表示专用汽车分类代号，例如：X代表厢式汽车；G代表罐式汽车；C代表仓栅式汽车等。 后部分为企业自定代号。 当同一种汽车结构略有变化需加以区别时，可用汉语拼音字母
7、或数字表示，位数由企业自定。基本型汽车一般没有尾部。 1.4 汽车VIN代码VEHICLE IDENTIFICATION NUMBERS是制造厂给每一辆车指定的一组字码，具有在世界范围内对一辆车的惟一识别性利用VIN代码可方便地查找车辆的制造者、销售者及使用者 仪表与前风挡左下角的交界处、发动机前横梁上、左前门边或立柱上、驾驶员左腿前方或前排左座椅下方等 1.4 汽车VIN代码 车辆识别代号VIN组成 1. 整车装备质量：汽车完全装备好的质量，是指完整的发动机、底盘、车身、全部电气设备和车辆正常行驶所需要的辅助设备 (包括加足燃料、润滑油及冷却液,随车工具等)的质量之和。2.最大总质量：汽车满
8、载时的质量。3.最大装载质量：最大总质量和整车装备质量之差。4.最大轴载质量：汽车单轴所承载的最大总质量。5.转弯直径：转向盘转到极限位置，外侧转向轮的中心平面在车辆支撑面上的轨迹圆直径（mm）。6.最高车速：汽车在平坦公路上行驶时能达到的最高速度（kmh）。7.最大爬坡度：汽车满载时的最大爬坡能力（）。8.平均燃料消耗量：汽车在公路上行驶时平均燃料消耗量（L/100km） 1.5汽车主要技术参数1.5汽车主要技术参数车长（L） 车宽（B）车高（H） 轴距（L1） 轮距（A）前悬（S1） 后悬（S2） 接近角（1）离去角（2） 要想使汽车行驶，必须对汽车施加一个驱动力以克服各种阻力。 汽车行驶阻力包括滚动阻力、空气阻力、上坡阻力和加速阻力。驱动力还受到轮胎与地面之间的附着情况的限制 1.6汽车行驶原理 Copyright2003 by ART-COM PTART-COM PT All Rights ReservedARTCOM PT www.art-com.co.kr24 谢谢!
